История отечественных минометов

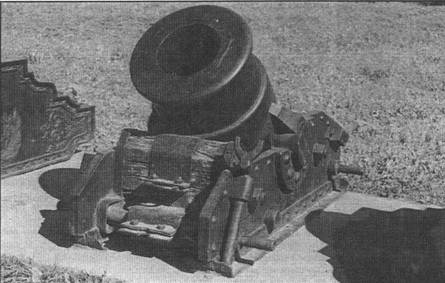

5-пудовая крепостная мортира обр. 1838 г.на мортирном станке Дорошенко обр. 1864 г.

Западные историки посчитали, что в ходе первой мировой войны потери от огня минометов составили не менее 50% всех потерь сухопутных войск. Можно предположить, что в ходе локальных войн 1945-2000 гг. этот процент только возрос.

Кто и когда изобрел первый миномет? У нас долгие годы считалось, что родиной слонов и минометов была Россия, а первые минометы использовались русскими при осаде Порт- Артура. На самом же деле минометы появились в начале XIX века и назывались мортирами 1* . Их название произошло, по одним сведениям, от латинского слова "ступка", а по другим, на мой взгляд, более верным, от слова "смерть".

Мортира оказалась поистине смертоносным оружием. Скажем, что именно мортиры союзников стали решающим фактом в сдаче Севастополя в 1855 году. Причем на всех стадиях обороны города русские имели численное превосходство в тяжелых пушках (за счет корабельной и береговой артиллерии), но именно навесной огонь решил дело.

Из-за отсутствия мортир русские войска понесли огромные потери в 1877 году под Плевной, поскольку русские полевые пушки оказались бессильными против земляных укреплений турок.

С появлением нарезных орудий в России в 1867-1884 годах создается целая система мортир калибра 6 дюймов (152 мм), 8 дюймов (203 мм), 9 дюймов (229 мм) и 11 дюймов (280 мм). Но самая легкая из них, 6-дм крепостная мортира обр. 1867 г. весила в боевом положении 3120 кг без деревянной платформы. Естественно,о- на могла использоваться лишь в крепостной и осадной артиллерии. Правда, с 1888 по 1900 год было изготовлено около сотни 6-дм полевых мортир, вес которых в походном положении составлял 2100 кг. Мортира перевозилась шестеркой лошадей и фактически представляла собой тяжелую полевую гаубицу. В этом качестве она имела малую дальность стрельбы – 3700 м, и малый угол возвышения – 47°.

Что же касается легких орудий ближнего боя, то о них у нас просто забыли. Их функции к 1914 году выполняли гладкоствольные 5-, 2- и полупудовые мортиры обр. 1838 г., а также 6- и 8-фн мортирки Кегорна, созданные еще в XVII веке. Забавно, что за неимением лучшего Военное министерство в апреле 1915 г. заказало 50 – 6-фн медных мортирок Кегорна на деревянных станках и по 500 штук чугунных сферических гранат к ним. Заказ был выполнен Петроградским заводом Шкилина.

В 1882 году капитан крепостной артиллерии Романов спроектировал мину, которой можно было стрелять из обычных 2-пудовых гладкоствольных мортир. Мина представляла собой тонкостенный стальной цилиндрический снаряд калибром 243,8 мм, длиной 731 мм, весом около 82 кг (в том числе 24,6 кг пироксилина). К головной части крепился бронированный 533-метровый провод, укладывающийся в деревянный ящик. Мина выстреливалась из 2-пудовой мортиры обр. 1838 г., в полете тянула за собой провод, подрыв осуществлялся подачей электроимпульса, причем взрыватель и провод были оснащены изоляцией от влаги. Правда, мортиры уже снимались с вооружения, но еще имелись в большинстве крепостей; переделки же под мины они не требовали.

В 1884-1888 гг. в Усть-Ижорском саперном лагере провели испытания мин Романова – точность при стрельбе по фортификационным сооружениям на дистанции 426 м оказалась вполне удовлетворительной. Летом и осенью 1890 г. эксперименты продолжили в Кронштадте. 5 октября, в присутствии военного министра, выпустили 4 мины, причем одну в ров, наполненный водой, и одновременно взорвали – отказов не наблюдалось. 11 декабря Комиссия по вооружению крепостей заказала 400 мин, и летом следующего года их применили на учениях близ укрепления Новогеорги- евск. Кстати, тогда для корректировки артогня впервые использовали наблюдателей, размещенных на аэростатах.

Выпущенные из двух мортир 16 фугасов легли по фронту 500 м в 320 м от укреплений "противника". Намеренно обрезали провод одной мины, но "диверсию" незамедлительно заметила прислуга. Ночью из тех же мортир периодически стреляли осветительными минами, озаряя пространство площадью более 1700 м2 , в том числе "затаившегося врага" – несколько сот мишеней в виде солдат. Потом разом взорвали посланные "подарки" – диаметр средней по размерам воронки достигал 4,5 м.

Таким образом, "мины капитана Романова" превосходили порт-артурские минометы, переделанные из 47- мм пушки и из торпедных аппаратов, по дальности на 25% и в 4 раза по весу боевого заряда.

В ходе осады Порт-Артура его защитники решили применить на суше морские шестовые мины, которые использовались против турецких броненосцев еще в 1877 году. В середине сентября 1904 г. в ходе осады Порт- Артура генерал-майор Р. И. Кондратенко одобрил предложение об использовании 47-мм одноствольной пушки Гочкиса для стрельбы надкалиберными шестовыми минами, снаряженными пироксилином. Техническая реализация идеи создания такого импровизированного миномета была поручена капитану Л. Н. Гобято.

1* – Кстати, в ряде иностранных армий отдельные типы минометов до сих пор именуют мортирами.

6-фн мортира Кегорна

Полупудовая мортира обр. 1838 г.

8-фн мортира Кегорна

Мина имела вид усеченного конуса и изготавливалась из листового железа. К ее широкому основанию прикреплялся деревянный шест. На свободном конце шеста были утолщения для заклинивания направляющих крыльев. До выстрела эти крылья могли свободно перемещаться по шесту. На первых стрельбах шесты часто ломались. Поэтому для смягчения толчка был сделан пыж, служивший буфером. Он состоял из свинцового конуса, медной трубки с деревянным вкладышем и свинцового цилиндра, служившего ведущим пояском и не допускавшего прорыва пороховых газов. Все детали соединялись медной трубкой. В таком виде пыж помещался в гильзу как 47-мм снаряд.

При заряжании шест мины свободным концом вставлялся в канал ствола с дула и продвигался до упора в пыж. Крылья привязывались тонкой веревкой к мушке орудия. При выстреле шест мины выталкивался из канала ствола. Утолщенный конец шеста заклинивал крылья и увлекал их за собой. Тонкая веревка при этом обрывалась. Полет мины стабилизировался крыльями.

Вес мины составлял 11,5 кг. Вес взрывчатого вещества в мине – 6,2 кг. Заряд в гильзе переменный, от 22 до 44 гр. пороха. Миномет имел дальность стрельбы от 50 до 400 м при углах возвышения от 45° до 65°.

Русско-японская война поколебала позиции наших недалеких генералов, считавших, что для победы в войне достаточно 3-линейной винтовки и 3-дм пушки, имевшей в боекомплекте только одну шрапнель. В армии появились 48-лин. (122-мм) и 6-дм (152-мм) полевые гаубицы, но они были тяжелы, и угол возвышения их не превышал 45°. А вот об оружии ближнего боя наши генералы и слушать не хотели. Тем не менее, попытки создания мортир, минометов и бомбометов 2* у нас в 1910-1914 гг. были. Арткомитет ГАУ 8 марта 1912 г. рассмотрел проект 48-лин. (122,4-мм) мортиры Путиловского завода. Фактически это была единственная попытка создания отечественного миномета в период 1905- 1915 гг.

Ствол 48-лин. мортиры был нарезной. Затвор клиновой. Впервые в отечественной артиллерии стрельба производилась в момент наката ствола. Для наката ствола служила винтовая рессора квадратного сечения. Взвод ее производился при откате орудия при выстреле, а в первый раз – вручную. Тормоз отката гидравлический. Заряжание мортиры производилось на откате. Снаряд заряжался с дула, а гильза с зарядом – с казенной части. Механизм вертикального наведения секторного типа. Горизонтальная наводка производилась вращением мортиры на боевом штыре. Угол ВН от +45° до +80°, угол ГН – 360°.

Снаряд весом 10,2 кг содержал 2 кг тротила. Начальная скорость – 65 м/с, дальность стрельбы – 150-400 м. Взрыватель дистанционный. Время действия 10 секунд.

На поле боя мортира носилась расчетом из 2-3 человек. Вес ее был не более 98 кг. На большие расстояния мортиру предполагалось возить в специальной тележке или вьючить на лошадь.

Рассмотрев проект 48-лин. мортиры, ГАУ предложило Путиловскому заводу увеличить калибр мортиры до 6 дюймов и изготовить один образец. Мортира стреляла 1 -пудовыми (16,4- кг) снарядами, имевшими три готовых выступа (ствол, соответственно, имел три нареза).

В ходе ее испытаний на Главном Артиллерийском полигоне (ГАП) было сделано 20 выстрелов. Лафет мортиры оказался непрочен и неустойчив.

Хотя в ГАУ было мнение продолжить опыты с траншейной мортирой Путиловского завода, и даже предлагали установить 6-мм щит на мортиру для защиты прислуги. Но, увы, сторонники "молниеносной войны" победили, и в журнале Арткомитета № 455 от 2.05.1913 г. было указано: "Заказывать мортиры не следует".

2* – В чем разница между минометом и бомбометом, наши военные так и не решили. Часто одно и то же изделие называлось минометом, бомбометом и мортирой. Для удобства читателя я буду отдавать предпочтение термину "миномет"

К началу первой мировой войны германская армия имела 64 тяжелых 24-см миномета и 120 средних минометов калибра 17 см. Кроме того, было создано несколько опытных легких минометов. Все германские минометы имели глухую схему, т. е. сам миномет и все механизмы располагались на массивной опорной плите, лежавшей на грунте. Причем 24-см и 17-см минометы снабжались нормальными противооткатными устройствами, подобно полевым пушкам. Легкие же минометы имели жесткую (безоткатную) схему. Принципиально важным было не число минометов у немцев перед войной, а наличие отработанных систем, которые уже в ходе войны были запущены в массовое производство.

Совсем иная практика сложилась в России. По вине царя и генералов типа Сухомлинова у нас не только не было минометов в армии, но и не было надежных опытных образцов, которые можно было бы запустить в серию. Война же, спустя несколько недель, приобрела позиционный характер, и войскам срочно потребовались минометы. И только тогда у нас приступили к созданию различных типов минометов, от кустарных фронтовых самоделок до копирования иностранных образцов на больших артиллерийских заводах.

Среди самоделок широкое распространение получили минометы, тела которых были сделаны их пушечных гильз. Схема, естественно, была глухая, опорная плита деревянная, а заряжание производилось с дула.

3-дм (76-мм) миномет имел в качестве тела латунную гильзу от 76-мм пушки обр. 1902 г. Для прочности ствол был скреплен железными кольцами. Габариты опорной плиты: длина – 1064 мм, ширина – 340 мм и высота – 63 мм. Казенная часть ствола соединялась с опорной плитой с помощью шарнира. Переставляя опору миномета, можно было получить углы возвышения от 30 до 60°. Дальность стрельбы составляла около 100 м.

Такую же конструкцию имел и 107- мм миномет, тело которого было сделано из 107-мм латунной гильзы 42- лин. пушки обр. 1910 г. Основным отличием были габариты опорной плиты (1045x320x72 мм). Оба миномета переносились вручную.

Трофейный 17-см миномет Эрхардта, на базе которого был создан миномет Путиловского завода

Кустарные минометы из гильзы: спереди 3-дм (76-мм), сзади -107-мм.

38-линейный бомбомет Василевского

18 февраля 1915 года в ходе обстрела из неприятельских минометов поручику Василевскому пришла в голову идея создать свой миномет. Первые минометы поручик сделал подручными средствами из стаканов австрийской крупнокалиберной шрапнели. Бомбомет состоял из стакана, вделанного в деревянный брусок и притянутого к нему проволокой или железным хомутом. Для придания угла возвышения подкладывался поперечный брусок.

Утром 19 февраля из собранных стаканов было изготовлено шесть бомбометов и 60 бомб, которые после часового испытания открыли огонь по германским окопам (у Жабно, Северный фронт).

В конце марта 1915 года в Тарно- ве на заводе Кошица было организовано изготовление усовершенствованных бомбометов Василевского. Затем производство было организовано на фабрике Рудзкого в Варшаве, а после сдачи Варшавы – в Петрограде на эвакуированной из Варшавы фирме Унион. 8 августа 1915 года 3,8- дм бомбомет Василевского был испытан на ГАП.

Ствол бомбомета гладкий, заряжание производилось с дула. Ствол наложен на лафет с железными колесами и сошником. Подъемный механизм с червячной передачей. Горизонтальное наведение производилось поворотом всего бомбомета. Бомбомет Василевского свободно перевозился по полю боя одним номером расчета. Заряжание унитарное. Взрывателем и дистанционной трубкой служил капсюль из 2 гр. тетрила, надеваемый на конец бикфордова шнура. Другой конец бикфордова шнура загорался от боевого заряда. Подобная система не гарантировала от преждевременных разрывов снарядов.

Комиссия ГАУ предложила Василевскому уменьшить калибр бомбомета с 96 до 91 мм с целью стандартизации с бомбометами Г.Р. и другими. 28 октября 1915 г. на ГАП был испытан модернизированный вариант бомбомета Василевского. Новый образец был снабжен затвором и заряжался с казенной части. Подъемный механизм состоял из рукоятки, неподвижной металлической дуги и закрепляющего винта.

ГАУ присвоило самоделке Василевского название "38-линейный бомбомет Василевского".

Разность калибров была невелика, поэтому данные 96- и 91-мм минометов были почти одинаковы. Длина ствола – 533 мм; угол ВН +5°; +60° (у 96-мм миномета +15°; +60°); вес снаряда – 4,1 кг, вес взрывчатого вещества в снаряде – 0,85 кг; вес заряда артиллерийского пороха – 0,56 кг; дальность стрельбы – около 500 м.

В начале 1915 г. полковник Стендер спроектировал миномет, тело которого представляло собой корпус 152- мм снаряда. Брако- ванные 152-мм морские бронебойные снаряды рассверливались изнутри до диаметра 127 мм. Стрельба велась 127-мм цилиндрическими минами, изготовленными из листового железа. Мина снаряжалась 6,1 кг тротила или отравляющим веществом. При метательном заряде 102 гр. черного пороха дальность стрельбы составляла 500 шагов (около 360 м). Заряжание производилось с дула. Сначала опускались мешочки с зарядом, затем – мина. В 1915 году заводу Полякова было заказано 330 минометов Стендера.

В начале 1915 г. полковником Э. Ф. Мельцером был спроектирован 62- мм гладкоствольный миномет. Заряжание производилось унитарным патроном с казны. Замок откидывался вверх и вправо. Длина тела миномета – 473 мм. Дуло орудия намертво охвачено двумя стальными рейками, скрепленными накрепко с казенной частью.

Миномет был снабжен примитивным подъемным механизмом, дававшим угол возвышения от +10° до +45°. Ствол скользил своими цапфами между двух реек, когда ствол принимал требуемый угол возвышения, цапфа прижималась к рейкам с помощью винта и шайбы.

Стрельба велась чугунными цилиндрическими минами длиной 240 мм и диаметром 61 мм. Вес снаряда без взрывчатого вещества – 1,23 кг, емкость снаряда – 325 см3 . Заряд 30 гр. черного пороха был помещен в гильзу.

При испытании бомбомета полковника Мельцера на ГАП после 5-го выстрела замок перестал закрываться, и опыты с этим бомбометом были прекращены до исправления. В исправленном образце был изменен затвор, а снаряды заряжены аммонитом. На 3-м выстреле снаряд разорвался в канале ствола и разрушил орудие и лафет.

В 1915 году было заказано 350 бомбометов полковника Мельцера (100 – заводу Полякова и 250 – заводу товарищества "Свет"). Данных о применении минометов Мельцера на фронте автором не найдено.

5 ноября 1914 г. войсками 3-го Сибирского корпуса между озерами Булепо и Тиркапо у немцев была захвачена 170-мм мортира завода Эрхардта обр. 1912 г. и один снаряд к ней. Мортира была доставлена на ГАП. 7 февраля 1915 г. было приказано эту мортиру доставить на Путиловский завод.

Завод предложил уменьшить калибр со 170 мм до 152 мм и ввести поворотный механизм по образцу спроектированной заводом опытной 48-лин. (122-мм) бомбометной мортиры, а также упростить платформу. Арткомитет согласился с уменьшением калибра. Путиловскому заводу было заказано 60 – 6-дм мортир по цене 7314 рублей за мортиру, по две двуколки на мортиру для возки снарядов и 6000 снарядов со сдачей в июне-декабре 1915 г. К 1 октября 1916 г. было готово 55 мортир и 5 находилось в работе.

Ствол 6-дм мортиры Путиловского завода – труба-моноблок, закрытая с казенной части. В донной части канал заканчивается каморой для помещения заряда. Канал имел три нареза глубиной 3,05 мм для снарядов с готовыми выступами. Заряжание производилось с дула. Длина ствола – 4,1 клб. Длина нарезной части – 3,22 кпб. Вес ствола – 62,2 кг.

Компрессор гидравлический, состоял из двух цилиндров, расположенных над и под стволом.

Подъемный механизм – сектор, прикрепленный к левой цапфе люльки. Угол возвышения +35°; +75°. Станок вращался вокруг штыря на деревянной платформе. Поворотный механизм секторного типа. Угол горизонтального наведения – 20°.

При стрельбе платформа устанавливалась на грунт. Для возки на цапфы платформы надевались деревянные колеса диаметром 762 mni. Мортира могла передвигаться вручную наподобие тачки, дулом вперед. Один номер расчета держался за дышло, а 2-3 номера спереди впрягались в лямки, закинутые через плечо. Для передвижения в узких местах мортира легко разбиралась на части.

Вес системы в боевом положении составлял 372,6 кг, в походном положении – 441,4 кг.

Следует заметить, что 6-дм мортиры Путиловского завода были эффективным, хотя и довольно дорогим оружием. Разумеется, это заслуга инженеров фирмы Эрхардта. Кстати, 17-см мортиры этой конструкции немцы использовали и в начале второй мировой войны.

В 1917 г. Петроградский Металлический завод изготовил 100 6-дм окопных мортир (минометов) собственной конструкции. Ствол этой мортиры был выкован из целой стальной болванки. Длина ствола – 673 мм, т. е. 4,4 клб. Ствол имел 3 нареза глубиной 3,05 мм. Заряжание производилось с дула снарядами с готовыми выступами.

Мортира Металлического завода представляла собой жесткую систему без противооткатных устройств. Станок состоял из двух станин, прикрепленных угольниками к основанию. Основание, т. е. опорная плита, при стрельбе опиралось на грунт. Вертикальное наведение осуществлялось с помощью подъемного рычага. Максимальный угол возвышения – 80°.

Для передвижения мортиры имелась железная тележка. Она же применялась и для подвоза снарядов к мортире. При необходимости система могла переноситься вручную.

Расчет обеих окопных мортир состоял из 6-10 номеров.

В боекомплект мортир Путиловского и Металлического заводов входила одна и та же капиберная чугунная мина весом 20,7 кг, ВВ -3,9 кг аммонала. Головная ударная трубка 13.Г.М.Э. с чекой и детонатором. Бомба имела три ведущих выступа, сделанных из бронзы, меди или латуни. Заряд картузный, 350 гр. артиллерийского (дымового) пороха.

Баллистика обеих мортир была одинакова. При начальной скорости 99 м/с дальность составляла 853 м. Максимальное давление в канале не превышало 320 кг/см2 .

6-дм. мортира Путиловского завода (справа – в боевом положении)

В 1915 году Обуховский завод изготовил несколько десятков 6-дм (152-мм) минометов (их в документах почему-то называли бомбометами). Ствол миномета нарезной. Длина ствола – 610 мм. Число нарезов – 36. Заряжание производилось с казенной части с помощью поршневого затвора.

Схема миномета глухая, т. е. противооткатных устройств нет. Станок вращался на центральном штыре на металлическом основании. Угол горизонтального наведения был невелик – 6°. Угол ВН +45°; +80°.

Стрельба велась с основания, положенного на грунт. Вес миномета в боевом положении – 370 кг. Для перевозки миномета на ось соединения с основанием надевались железные колеса.

Стрельба велась снарядами обычного типа, т. е. с медными поясками, весом от 16,4 кг до 21 кг. Дальность стрельбы – 850-1000 м. Прислуга миномета состояла из 4-6 человек.

В конце 1914 года капитан Рдултовский спроектировал миномет, телом которого был ствол от 8-лин. (20,3-мм) крепостного ружья барона Гана, принятого на вооружение в 1877 году. При этом ствол ружья был укорочен до 305 мм. Стрельба велась надкалиберной миной, имевшей хвостовик (стержень, шомпол). Хвостовик вставлялся с дула в ствол миномета. Метательный заряд состоял из 7,62-мм винтовочной гильзы с основным зарядом в 2,9 гр. бездымного пороха и дополнительного заряда весом 2,1 гр. в мешочке. Гильза и мешочек помещались в ствол с казенной части с помощью затвора.

152-мм миномет Обуховского завода

Схема миномета глухая. Железный двухстанинный станок жестко крепился к деревянному основанию. Угол ВН – от 0 до 60'. Стрельба велась с платформы, установленной на грунте. Вес миномета в боевом положении – 32,8 кг. Для перевозки миномета на ось, связанную с платформой, надевались деревянные колеса.

Стрельба производилась надкали- берными шаровой и цилиндрокони- ческой минами. Шаровая мина весила 2,56 кг и содержала 256 гр. бездымного пороха. С 1 февраля 1916 г. он был заменен аммоналом. При взрыве мины образовывалось 300 осколков.

В конце 1915 г. была принята на вооружение цилиндроконическая мина. Она весила 2,46 кг и содержала 170 гр. тротила. Начальная скорость мины – около 61 м/с. Дальность стрельбы – до 350 шагов (250 м).

В ряде документов 8-лин. миномет Рдултовского именуется 20-мм мортиркой Рдултовского.

8-лин. миномет Рдултовского

20-мм бомбомет Лихонина

Миномет был сконструирован капитаном Е. А. Лихониным на Ижорском заводе. Всего за войну изготовили 73 миномета (все в 1916 году).

Тело миномета состояло из ствола и замка. Канал ствола гладкий. Замок поршневой, точнее, винтовой (вывинчивается). Лафет подобен лафету 47-мм миномета Лихонина и состоял из двух прямоугольных щек из листового железа и двух продольных железных угольников, служащих основанием лафета. Механизм ВН: на одной из щек имелся круговой прорез, по которому ходил болт с барашком, укрепленный на рычаге, связанном с цапфой ствола. Миномет крепился к грунту своей передней поперечной планкой за железный кол. На слабом грунте требовалась деревянная платформа.

Нормальный расчет – 2 номера (но, в крайнем случае, может и 1 номер). Для подноски снарядов требуется еще один человек. Миномет переносился одним человеком. Угол ВН +15°; +70°. Полный вес миномета – 16,4 кг.

20-мм миномет Лихонина был спроектирован под картонные охотничьи гильзы 8 калибра. Первые образцы миномета не имели замка, заряд вводился с дула, и для его воспламенения требовался бикфордов шнур. Это было весьма неудобно, и вскоре появились минометы с замком. Надкалиберная мина заряжалась с дула. Чека из ударной трубки обр. 1916 г. выдергивалась перед самым выстрелом. Заряд в картонной охотничьей гильзе вставлялся с казенной части.

Мина весом 3,3 кг состояла из корпуса и хвоста (шомпола со стабилизатором). Вес взрывчатого вещества – 341 гр. Корпус чугунный. Хвост – стальная трубка, в конце – пыж с латунным обтюратором. Кроме того, имелась мина калибра 70 мм с длиной корпуса 155 мм, весом 4,5 кг, снаряженная 1,2 кг взрывчатого вещества.

Мина весом 3,3 кг при метательном заряде 7,5 гр. пороха Г2- 48 имела начальную скорость 55 м/с и дальность 700 шагов(около 500 м). Кроме того, использовалась дымовая мина весом 2,46 кг, к ней заряд 10,7 гр. черного пороха. Дальность – до 250 м.

Миномет был спроектирован Лихониным при содействии инженеров Ижорского завода. Первый образец был испытан 22 мая 1915 г. Всего на отечественных заводах было изготовлено 767 47-мм минометов Лихонина.

Миномет состоял из: тела миномета, замка, лафета с сектором, отвеса и угломера.

Стальной ствол имел гладкий канал для помещения хвоста снаряда, камору для помещения гильзы с зарядом и нарезную часть для помещения замка.

Лафет с сектором состоял из двух железных рам, соединенных скобами для переноски миномета и листом, образующим основание.

Подъемный механизм секторного типа. Угол ВН конструктивно обеспечивает угол от 0° до 70', но при углах, меньших 35°, возможно опрокидывание лафета.

47-мм бомбомет Лихонина

Для стрельбы необходимо 3 номера, для подноски мин – еще 3.

Миномет перевозился одним-двумя номерами. Для перевозки служил колесный скат, состоящий из двух колес, одетых на стальную ось. Миномет можно было переносить и вручную четырьмя номерами.

Миномет на земле крепился железным колом,забиваемым через отверстие в основании лафета. Стрельба велась надкалиберными минами со стабилизатором. Скорострельность – до 4 выстр./мин.

Чаще всего использовались 180-мм фугасные мины с железным сварным корпусом. Вес мины – 21-23 кг (с шомполом), длина – 914 мм. Мина снаряжена 9,4 кг аммонала. Взрыватель – ударная трубка обр. 1884 года или 13ГТ. При начальной скорости 60 м/с максимальная дальность составляла 320 м.

Поставлялся в Россию из Франции в 1915 году. Ствол миномета гладкий, миномет заряжался с дула надкали- берной миной. Схема миномета глухая. Угол ВН +45°; +80°. Миномет имел круговой обстрел. Вес системы в боевом положении – 172-181 кг.

Стрельба велась 16-кг миной. Длина мины с хвостом – 635 мм. Вес взрывчатого вещества в мине – 6 кг.

58-мм миномет ФР на деревянном станке

При заряде 35 гр. дальность стрельбы 350 и при усиленном заряде (60 гр.) -510м.

В начале 1915 г. в Россию из Франции было поставлено несколько десятков 58-мм французских минометов № 2 системы Дюмезиля. В 1915 году миномет был модернизирован капитаном Лихониным и в том же году запущен в серийное производство. За три года (1915-1917 гг.) было изготовлено 3421 миномет (по другим источникам – 3418) типа ФР (франко- русский).

Ствол миномета гладкий, длина ствола – 480 мм. Заряжание производилось с дула надкалиберной миной. Миномет ФР изготавливался на трех заводах, изделия которых существенно отличались друг от друга.

Заряд помещен в латунную гильзу от 47-мм морских пушек. Вес заряда – 47 гр. бездымного пороха Г2-48. Воспламенитель – 1 гр. черного пороха. Первоначально заряд был 64-98 гр. черного пороха.

В боекомплект 58-мм минометов № 2 Дюмезиля и ФР входило несколько типов надкалиберных мин. Наиболее широко применялись:

– Тяжелая железная сварная мина калибра 200 мм весом 36 кг. Длина ее с хвостом – 1016 мм. Стабилизатор имел четыре крыла с размахом 610 мм. Мина оснащалась 16,4 кг взрывчатого вещества и взрывателем 13ГМ.

– Железная сварная мина калибра 175 мм и весом 23, 4кг. Длина ее с хвостом 635 мм. Стабилизатор четырехкрылый, размах – 360 мм. Мина оснащена 8,2 гр. взрывчатого вещества и ударной трубкой обр. 1916 г.

– Чугунная мина калибра 180 мм и весом 28 кг. Длина ее с хвостом – 795 мм. Мина оснащена 8,2 гр. взрывчатого вещества и ударной трубкой обр. 1916 г.

При стрельбе чугунной миной весом 28 кг с зарядом 130 гр. пороха ПКО начальная скорость составляла 70 м/ с, а дальность стрельбы – 350 м.

На вооружении Красной Армии 58- мм минометы Дюмезиля № 2 и ФР состояли до 1930 года.

9-см миномет (бомбомет) Г. Р. (германо-русский) представлял собой трофейный германский легкий миномет. В 1915 году он был лишь слегка модернизирован генералом М. Ф. Розенбергом и запущен в серийное производство. В 1915-1917 гг. в России было изготовлено 12519 9-см минометов Г. Р.

Тело миномета представляло собой стальную гладкую трубу. На трубу надет в горячем состоянии казенник с поршневым затвором. Станок состоял из передних и задних железных ног, соединенных между собой у цапф, а также в середине сцепленных тягой. Угол возвышения от 0 до 60° придавался стволу с помощью градусной дуги, прикрепленной к правой цапфе.

9-см бомбомет Г.Р.

Платформа деревянная. В задней части ее имелся стальной сошник. В передней части платформы имелся шворень, с помощью которого производилось горизонтирование миномета.

Вес системы в боевом положении – 70,4 кг. При переходе в походное положение миномет снимался с деревянной платформы и устанавливался на железные колеса. Платформа же перевозилась отдельно.

Стрельба велась фугасными минами. Причем мина вставлялась с дула, а заряд – с казенной части.

Фугасная мина представляла собой чугунный цилиндр, заполненный тротилом и закрытый чугунным дном.

Ниже дна помещен жестяной поддон. В середине дна имелось навинтованное очко, через которое проходил бикфордов шнур. Бикфордов шнур играет в снарядах ту же роль, что и дистанционная трубка в шрапнели. В момент выстрела от пламени пороха заряда воспламеняется бикфордов шнур. Время горения его устанавливается путем обрезания шнура на определенной цифре, написанной на шнуре. Так, если шнур обрезан на цифре 12, то от воспламенения заряда до разрывов снаряда проходило 12 секунд. Вес мины – 3,3 кг, длина -152 мм. Мина снаряжалась 0,72 кг аммонала.

При заряде 55,5 гр. артиллерийского или 46,5 гр. ружейного пороха начальная скорость мины составляла 101 м/с, а дальность – 700 шагов (около 500 м).

Кроме того, в боекомплект входила осветительная парашютная мина весом 1,43 кг. При заряде 102 гр. артиллерийского пороха дальность стрельбы осветительной мины была 600 шагов (427 м). Время освещения – 40-60 секунд. Парашют раскрывался на расстоянии до 600 шагов. (продолжение следует)

Петр Боженко

Примечания:
