СУ-15 и его предшественники

В 1953 году, после трехлетнего перерыва в работе было восстановлено конструкторское бюро Павле Осиповича Сухого. И сразу, почти одновременно, началось проектирование двух сверхзвуковых самолетов, фронтового истребите ля С 1 со стреловидным крылом и истребителя-перехватчика Т-3 с треугольным крылом. В сентябре 1955 года начались испытания С -1. а в мае 1956 года – Т-3. Первый опытный образец перехватчика поднял в воздух летчик-испытатель В Н. Махалин Реализация этих проектов е столь короткий срок стала возможной, в основном, благодаря максимальной унификации элементов конструкции, узлов и агрегатов.

Самолет Т-3 представлял собой средне план с треугольным крылом, фюзеляжем, по форме близким к телу вращения, стреловидным оперением, управляемым стабилизатором и трехколесным убираемым шасси. В носовой части располагался нерегулируемый сверхзвуковой воздухозаборник и обтекатели антенн бортовой радиолокационной станции (БРЛС). Силовая установка, включавшая в себя турборевктианый двигатель АЛ- 7Ф разработки КБ Архипа Михайловича Люльки, позволяла самолету развивать скорость до 2100 км/ч. Вооружение перехватчика состояло из двух управляемых ракет класса "воздух-воздух".

В процессе доводки на самолете был установлен осесимметричный сверхзвуковой воздухозаборник с подвижным центральным телом, в котором разместилась антенна новой БРЛС-ЦД-30Т, Во избежание помпажа воздухозаборника в передней части фюзеляжа были вмонтированы четыре противопомпажные створки. Машину оснастили двигателем АЛ-7Ф-1 с тягой на форсажном режиме 9600 кгс. Изменилась часть оборудования, а в состав вооружения вошли четыре управляемые ракеты РС-2-УС класса

"воздух-воздух". Самолету присвоили индекс Т-43. 10 сентября 1957 года летчик-испытатель В. С. Ильюшин поднял в воздух первый серийный образец этой машины, получившей войсковое обозначение Су-9 (по коду НАТО – Fishpot В) Высокие летные характеристики истребителя позволили В. С. Ильюшину и А. А. Кознову установить на нем ряд мировых рекордов высоты и скорости полета, На вооружение истребительной авиации ПВО Су-9 поступил в составе комплекса перехвата воздушных целей Су-9-51. В 1959 году был запущен в серийное производство двухместный учебно- тренировочный самолет Су-9У.

В 1958 году машина вновь подверглась модернизации – на ней установили новую БРЛС-"ОРЕЛ". Это привело к увеличению размеров носовой части фюзеляжа. изменению состава оборудования. Масса самолета увеличилась, и двигатель был заменен на АЛ-7Ф-2 с тягой на форсажном режиме до 10100 кгс. В состав вооружения вошли две управляемые ракеты Р-8 класса "воздух-воздух". одна – с тепловой головкой самонаведения (ТГО другая – с радиолокационной (РГС). Самолет получил индекс Т-47, и с 1962 года серийные перехватчики Су-11 (по коду НАТО – Flshpot С) стали поступать в части авиации ПВО.

В 1958-59 годах на базе Т-43 были спроектированы и построены экспериментальные машины Т-49 и Т-5. Первая предназначалась для летных испытаний боковых секторных воздухозаборников, в на второй проводились исследования двухдвигательной схемы, в частности – отработка сопловой части фюзеляжа. Результаты этих экспериментов легли в основу созданий нового самолета. Начало работ над ним совпало с периодом, когда у руководства страны укрепилось мнение о неперспективности авиации, и финансирование авиационной тематики практически прекратилось. И все же. несмотря на финансовые и другие трудности. самолет построили. 30 мая 1962 года В. С. Ильюшин совершил первый полет на новом перехватчике Т-58Д-1.

Внешне Т-58 значительно отличался от своих предшественников. Антенну БРЛС "ОРЕЛ-Д", имевшую большой диаметр. разместить в конусе воздухозаборника не представлялось возможным, поэтому ею была полностью занята носовая часть фюзеляжа, а воздухозаборники, сместившись назад, стали боковыми. Технологически фюзеляж разделялся на головную и хвостовую части, а разъем между ними служил для удобства установки и замены двигателей. Силовая установка самолета включала в себя два двухвальных турбореактивных двигателя Р11-Ф2С-300 разработки КБ Сергея Константиновича Туманского. с тягой на фор сажном режиме по 6200 кгс. (На последних сериях применялись Р13-300 – по 6600 кгс.) Кроме двигателей в фюзеляже размещались: герметическая кабина с фонарем, топливные баки-отсеки и другое оборудование. В хвостовой части фюзеляжа были установлены четыре тормозных щитка.

Крыло треугольной формы в плане, площадью 34.56 м3 , имело угол стреловидности 60' по передней кромке. Для увеличения подъемной силы на взлете и посадке каждая консоль была оснащена поворотным закрылком с системой управления пограничным слоем (УПС) 1*, наличие которой способствовало повышению эффективности закрылков, препятствуя срыву пограничного слоя при выпуске их на 45°. Первоначально на новом перехватчике (в серийное производство он пошел под обозначением Су-15) система УПС не подключалась, и максимальный угол выпуска закрылков ограничивался 25°. Для уменьшения индуктивного сопротивления и улучшения взлетно-посадочных характеристик с 11-й серии самолета конструкция крыла претерпела изменения: площадь была увеличена до 36,6 мг , а передняя кромка концевой части получила излом на 45' и аэродинамическую крутку. Хвостовое оперение с углом стреловидности 55° по линии 1/4 хорд, включало в себя цельно- поворотный стабилизатор и киль с рулем направления.

Шасси самолета состояло из убираемой в фюзеляж передней стойки, снабженной самоориентирующимся тормозным колесом размером 660x200 мм. и главных стоек с одинарными тормозными колесами размером 880x230 мм, убираемыми в крыльевые ниши к оси самолета. Тормозные барабаны последних имели спирто-водяное охлаждение. Кроме того, предусматривался тормозной посадочный парашют, укладываемый в контейнер под рулем направления.

1* Система УПС отрабатывалась в 1962~63гг. на самолете C-2S.

Истребитель – перехватчик Су-9

Управление самолетом осуществлялось с помощью бустеров (гидр и усилителей). включенных по необратимой схеме и установленных вблизи органов управления – стабилизатора, элеронов и руля направления. Четыре автономные гидравлические системы с рабочим давлением 210-215 кгс/смг обеспечивали уборку и выпуск шасси, закрылков, тормозных щитков, управление воздухозаборниками и створками реактивных сопел двигателей. питание привода антенны БРЛС и т. д. Рабочая жидкость гидросистемы – АМГ-10. Самолет был оснащен также тремя автономными пневматическими системами с зарядным давлением до 200 кгс/см² . Пневмосистемы предназначались для основного и аварийного торможения колес, аварийного выпуска шасси и закрылков, наддува гидробака и т. д. Рабочий газ – сжатый воздух с точкой росы – 40°С.

Топливная система включала в себя агрегаты, трубопроводы и топливные баки (три фюзеляжных, два крыльевых и два подвесных, размещенных под фюзеляжем на двух балочных держателях БДЗ-59ФК). Общая емкость топливной системы с подвесными баками – 8060 л. Топливо – авиационный керосин Т-1, ТС-1. Т-2. РТ.

Необходимые условия для работы летчика в кабине (вентиляция, определенные давление и температура, предохранение стекол от запотевания, вентиляция костюма и т.д.). а также обдув и наддув блоков радиоаппаратуры обеспечивались системой кондиционирования. Для покидания самолета в аварийных ситуациях кабина была оснащена пиросистемой сброса фонаря и катапультным креслом КС-4. обеспечивавшим спасение экипажа на разбеге и пробеге при скорости не менее 140 км/ч. а в полете – на высотах до 20000 м и приборных скоростях до 1200 км/ч.

Электрооборудование состояло из источников электроэнергии(генераторы, аккумуляторы), потребителей и электрической сети. Радиоэлектронное оборудование включало аппаратуру: радиосвязи (радиостанция Р-802). радионавигации (автоматический радиокомпас АРК-10, маркерный радиоприемник МРП-56), опознавания (СОД-57, СРЗО-2М). наведения ("Лазурь") и БРЛС("ОРЕЛ-Д" или "ОРЕЛ-ДМ"). В состав вооружения входили: две управляемые ракеты Р-8М или Р-98 класса "воздух-воздух" с РГС и ТГС, размещенные под крылом на пусковых устройствах ПУ-1-8. Начиная с 1973 года, все самолеты находящиеся в эксплуатации и все вновь выпускаемые, были оснащены двумя пилонами-держателями ПД-62 под две ракеты Р-60 класса "воздух-воздух" с ТГС. После доработки подфюзеляжных пилонов БДЗ-59ФК появилась возможность подвески на них двух унифицированных пушечных контейнеров УПК-23-250. Каждый контейнер включал в себя двухствольную неподвижную пушку ГШ-23Л калибра 23 мм разработки ОКБ В. П. Грязева и А, Г. Шипунова. Темп стрельбы – 3000-3400 выстрелов в минуту, боекомплект – 250 снарядов.

После завершения государственных испытаний самолет, как уже отмечалось, получил обозначение Су-15 2* (по коду НАТО – Flagon ) и в апреле 1965 года был принят на вооружение в составе авиационного ракетного комплекса перехвата (АРКП) Су 15-98. Комплекс предназначал- с« для перехвата воздушных целей с диапазоном скоростей 500-3000 км/ч и высот 500-23000 м. Вывод перехватчика в район встречи с целью и до обнаружения ее БРЛС выполнялся с помощью наземного комплекса автоматизированного наведения "Воздух-1", Перехват цели, прицеливание и наведение ракеты с РГС осуществлялось БРЛС. Ракеты с ТГС имели иной принцип наведения – инфракрасное (тепловое) излучение, которое они воспринимали, шло непосредственно от цели.

В конце 60-х годов на базе перехватчика Су-15 создается и запускается в серийное производство Су-15УТ – двухместный учебно-тренировочный самолет без БРЛС и вооружения.

В 1969 году начались государственные испытания модернизированного перехватчика Су-15Т с двигателями Р13-300. От своего предшественника он отличался более совершенной БРЛС, точнее, системой радиоуправления "ТАЙФУН", расширенным составом оборудования (установлены: радиосистема ближней навигации РСБН-5С, станция предупреждения об облучении РЛС- СПО-Ю и система автоматического управления САУ-58). сокращенным до трех

количеством гидросистем Проект предусматривал возможность эксплуатации самолета с грунтовых аэродромов (с прочностью грунта 8 кгс/см2 ) и с аэродромов со снеговым покрытием при замене колес основных стоек шасси на лыжи (на серийных самолетах от лыжного варианта шасси отказались). Для повышения маневренности самолета на земле и удаления воздухозаборников двигателей от ее поверхности длина передней стойки шасси была увеличена на 350 мм К тому же на ней установили спаренные нетормозные колеса размером 620x180 мм и гидравлический привод механизма разворота колес.

В процессе госиспытаний в системе "ТАЙФУН" выявились существенные недостатки. Она была доработана (ТАЙФУН-М) и установлена на перехватчик, получивший обозначение Су 15ТМ. однако до запуска его в серию успели выпустить около десяти Су-15Т. В настоящее время один из них с бортовым номером 37 и заводским – 01-05. oборудованный для использования с лыжным шасси, является экспонатом авиационной выставки на Ходынке Запущенный в серийное производство в начале 70-х годов перехватчик Су-15ТМ на протяжении многих лет оставался одним из основных истребителей авиации ПВО страны.

АРКП Су-15-98М. в состав которого входил самолет, совместно с комплексом наземного наведения " Воздух-1М" в ручном, полуавтоматическом (директорном) и автоматическом режимах обеспечивал перехват воздушных мелей с диапазоном скоростей 500-2500 км/ч и высот 500-24000 м. Этот комплекс неоднократно использовался для пресечения нарушений государственной границы СССР. Так. 20 апреля 1978 года самолет "Боинг-707" южнокорейской авиакомпании КАЛ, выполнявший рейс из Парижа в Анкоридж (Канада), уклонившись на многие сотни километров от трассы, пересек в районе Мурманска границу СССР. Нарушитель был перехвачен истребителем Су-15ТМ, на установленные сигналы следовать за ним не реагировал и продолжал полет, более того, увеличил скорость и со снижением довернул к границе с Финляндией. Тогда было применено оружие. Поврежденный "Боинг" произвел вынужденную посадку на лед замерзшего озера вблизи г. Кемь. Из 108 пассажиров погибли 2 человека.

2* Не следует путать истребители- перехватчики Су-9. Су-11, Су-15 с истребителями, созданными КБ П. О. Сухого в период с 1946 г. по 1949 г. (еще до его закрытия в 1949 г.).

Истребитель-перехватчик Су-15

Истребитель-перехватчик Су-15 Т, авиационная выставка на Ходынке. Фото В.Проклова

Вверху и внизу: Истребитель- перехватчик Су-15ТМ на военном аэродроме под Иркутском, 1980 г.

Фото Л. Иванова

Учебно-тренировочный истребитель Су -15УТ, авиационная выставка на Ходынке. Фото В. Проклова

Летающая лаборатории T-58Л, Монинский музей ВВС. Фото В.Проклова

Казалось бы. авиакомпания КАЛ должна принять меры к исключению подобных "ошибок", но через пять с половиной лет все повторилось. В ночь на 1 сентября 1983 года "Боинг-747", следовавший из Анкориджа в Сеул, нарушил государственную границу в районе полуострова Камчатка и около двух с половиной часов следовал над территорией СССР. Экипаж "Боинга" на сигналы истребителей-перехватчиков не реагировал. По команде пункта управления летчик Осипович, пилотировавший Су-15ТМ. применил оружие (к этому моменту отклонение авиалайнера от маршрута составляло около 660 километров), после чего самолет упал в море. Погибли 269 человек.

В процессе серийного выпуска Су- 15ТМ. его оборудование и вооружение неоднократно подвергались доработкам и модернизации. На самолетах первых серий применялись ракеты Р-98. в дальнейшем они были заменены на Р-98М. С 8-й серии носовой конический радио- прозрачный обтекатель антенны БРЛС заменили обтекателем оживальной формы. Это позволило устранить помехи на экране БРЛС, возникавшие из-за ложного отражения сигнала от внутренней поверхности конического обтекателя, но одновременно снизило практический потолок самолета до 18100 метров. Существовал также вариант самолета со встроенной пушечной установкой ГП-9. которая располагалась под фюзеляжем, за передней стойкой шасси, со смещением влево от плоскости симметрии. Самолет прошел испытания, но серийно не выпускался.

В 1973 году появился истребитель- перехватчик Су-15 бис. В отличие от серийного Су-15ТМ, на нем были установлено два двигателя Р25-300 с тягой на форсажном режиме по 7300 кгс. носовой радиопрозрачный обтекатель оживальной формы и смонтирована бортовая часть автоматизированной системы контроля (АСК-Т58). Самолет успешно прошел испытания, но в серийное производство также не запускался.

В 1976 году начал поступать в войска созданный на базе Су-15ТМ учебно-тренировочный истребитель Су-15УМ, вооруженный четырьмя ракетами с ТГС (2хР-98М. 2хР-60)и двумя УПК-23-250. но не имевший БРЛС. Попытка установить "ТАЙФУН-М" на Су-15УМ (вариант У58УБ) закончилась неудачей, машина оказалась перетяжеленной.

Самолеты Су-15 широко использовались в качестве летающих лабораторий В 1965-66 гг. на самолете Т-58Л (созданном на базе Т-58Д-2) проводилась отработка лыжного варианта шасси, впоследствии установленного на Су-15Т. В настоящее время Т-58Л экспонируется в Монинском музее ВВС. В 1966 г. на базе опытного самолета Т-58Д-1 был построен экспериментальный Т-58ВД. предназначенный для отработки укороченных взлета и посадки с применением комбинированной силовой установки, состоявшей из двух маршевых и трех подъемных двигателей РД36-35 с тягой на максимальном режиме 800 кгс. Первый полет на Т-58ВД В. С. Ильюшин выполнил в 1966 г. Через год летные испытания завершились, их результаты легли в основу разработки другого самолета – Т-6-1. Во второй половине 60-х годов на самолете Су-15 (00-01) проводились летные испытания доработанного крыла, устанавливавшегося затем на всех серийных самолетах Су-15.

СУ-15ТМ. Авиабаза Безречная. Забайкалье. ПВО. Лето 1992 г.

В 1974-75 гг. осуществлялись исследования по программе "Сахалин" – заправке самолетов в воздухе по схеме "конус- штанга". Для этих целей были доработаны два самолета. На «заправщике» Су-15 (004)1) устанавливался подвесной агрегат заправки (ПАЗ), включавший в себя все оборудование для проведения заправки, а "заправляемый" Су-15ТМ (024)6) был оборудован штангой-прием ни ком. Полеты выполняли летчики- испытатели В. С. Ильюшин. Е. С. Соловьев и др. После завершения испытаний унифицированные подвесные агрегаты заправки (УПАЗ) нашли широкое применение на самолетах Су-24. Самолет Су-15 (004)1) был передан в качестве пособия в одну из учебных частей авиации ПВО, а в начале 90-х годов установлен на территории ОКБ им. П. О. Сухого.

Со времени первого вылета перехватчика Су-15 прошло тридцать лет, в он и по сей день в боевом строю, по праву занимая достойное место в ряду самолетов-"долгожителей". Появление этого самолета было бы невозможно без самоотверженного труда его создателей и в первую очередь – П. О. Сухого, С. К. Туманского, Н. П. Зырина, А. И. Вишневского. Р. Г. Ярмаркова. В. С. Ильюшина. Е. С. Соловьева, Е. К. Кукушева и всего коллектива ОКБ.

* с модернизированным крылом

** с усиленным ракетным вооружением

Печально знаменитый Су 15ТМ на котором 1 сентября 1983 года летчик Осипович сбил Боинг 747 авиакомпании КАЛ, Сахалин. ПВО ДВО

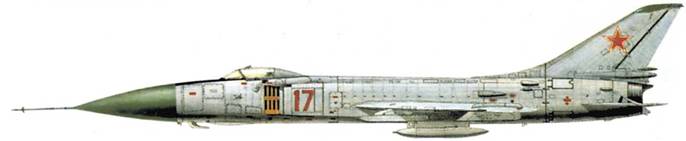

Весь самолет не окрашен и имеет естественный цвет дюраля. Обтекатели антенны РЛС и радиостанции покрыты зеленой радиопрозрачной краской. Размещение опознавательных знаков (в шести позициях), служебных надписей и "зебры" на ножах воздухозаборников стандартное.

Один из Су-15 (№1411) в нестандартной для этого типа окраске Камуфляж: пятна бурого (АК-5178 №6). зеленого, темно-эоленого цветов – сверку и серо голубого (АК 5178 №4) снизу. Обтекатели БРЛС (конус), антенн на верху киля и над контейнером тормозного парашюта зеленая радиопрозрачная краска. Звезды в шести позициях (краска АС 1115) с бело красной окантовкой. Технологические надписи в стандартных местах белые; на красных полях. Стойки, ниши шасси, кабина темно серые. Диски колес зеленые. Приборная доска черная Сопла жженый металл. Бортовой номер 11 красный без окантовки ПВД (оба) неокрашенный металл.

Су -15ТМ. Аэродром "Безречная", Забайкалье, Авиация ПВО, Летом 1992 года полк был расформирован

Как известно, все Су-15 использовались в авиации ПВО, которая в отличие от фронтовой авиации оставляла свои самолеты в естественном цвете дюралюминия. Но каждое правило имеет исключений, и вот – большой раритет ¦ камуфлированный Су-15 (даже специалисты из КБ Сухого утверждают, что таких не бывает!).

Камуфляж представляет собой сочетания пятен хаки, темнозеленого хаки, темно-коричневого и песочного цветов – сверху и серо-голубого цвета снизу. Бортовой номер 01 – красный с белой окантовкой. Из-под нею неразборчиво проступает предыдущий номер. На ножах воздухозаборников – черно-желтое поле (в полоску). Надпись "ОПАСНО" – красная, "ВОЗДУХОЗАБОРНИК" – белая Обтекатели антенн РЛС (конус}, на верху киля, над контейнером тормозного парашюта окрашены зеленой радиопрозрачнои краской. Служебные надписи – белые на красных полях. Ниши и стойки шасси – темно-серые. Диски колес – зеленые. Задняя часть сопла – жженый металл самых разнообразных оттенков от фиолетового до бурого.

Материалы для разработка иллюстрации предоставлены С. Лазыпичем

Примечания:
