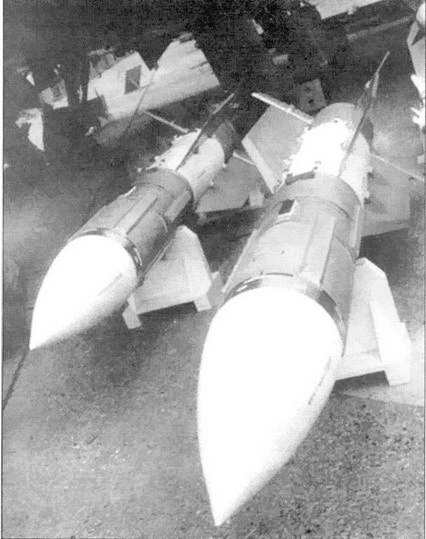

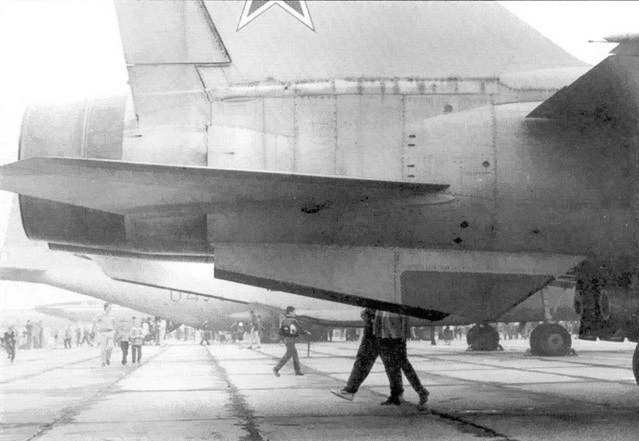

Техническое описание перехватчика МиГ-31 Самолет выполнен по нормальной аэродинамической схеме с высокорасположенным трапециевидным крылом и стреловидным хвостовым оперением с двумя килями. Компоновочная схема МиГ-31 близка компоновочной схеме самолета МиГ-25. Конструкция планера выполнена с широким использованием сварки. По сравнению с МиГ-25, в конструкции МиГ-31 уменьшена доля деталей из нержавеющей стали (это связано с уменьшением максимальной скорости самолета и, как следствие, меньшим нагревом конструкции); планер изготовлен на 50% из стали, на 16% из титана, на 33% из алюминиевых сплавов, 1% конструкций приходится на другие материалы. ФЮЗЕЛЯЖ представляет собой сварную (в основном) монококовую конструкцию с 57 шпангоутами и рамами, 15 шпангоутов являются силовыми. Технологическое членение фюзеляжа подобно членению фюзеляжа самолета МиГ-25. Носовая часть фюзеляжа изготовлена из алюминиевых сплавов и включает отсек радиоэлектронного оборудования, кабину экипажа и закабинный отсек оборудования; спереди к носовой части пристыковывается радиопрозрачный обтекатель РЛС. Члены экипажа располагаются тандемом, в передней кабине – летчик, в задней – штурман-оператор. Обе кабины – герметичные, в них установлены катапультируемые кресла К-36ДМ. Фонари кабин имеют открываемые вверх назад подвижные сегменты; в задней кабине установлен выдвижной перископ обзора передней полусферы, предназначенный для улучшения обзора с кресла штурмана на взлете и посадке (на МиГ-31М и более поздних модификациях перископ не устанавливается). Кабины отделены друг от друга прозрачной герметичной перегородкой из плексиглаза толщиной 10 мм. Начиная с МиГ-31М изменено остекление фонарей кабин. Остекление боковых поверхностей фонаря выполнено из термостойкого оргстекла толщиной 10 мм. материалом козырька фонаря кабины является триплекс толщиной 36 мм с электропроводным противообледенительным слоем. Под кабиной находятся отсеки для размещения блоков ПрНК, радиосвязной аппаратуры и агрегатов электрической системы. ![]() ![]() Снизу передней части между шпангоутами 1М и ЗВ. имеется ниша для уборки носовой опоры шасси. Сварная средняя часть фюзеляжа, как и на МиГ-25. является основным силовым элементом планера, воспринимающим большую часть нагрузок. В средней части фюзеляжа находятся семь топливных баков. Гаргрот, расположенный сверху средней части фюзеляжа, прикрывает проводку (тросы и жесткие тяги) механической системы управления. Воздухозаборники с острыми кромками на входе имеют прямоугольное сечение, входные каналы начинаются по бокам фюзеляжа от шпангоута 2 и продолжаются до шпангоута 6. Количество поступающего к двигателям воздуха регулируется нижними створками и верхним горизонтальным клином автоматически в зависимости от высоты и скорости полета. К хвостовой части крепятся вертикальное и горизонтальное оперение, контейнер для двух крестообразных тормозных парашютов суммарной площадью 50 м² и форсажные камеры двигателей. В хвостовой части в трех теплоизолированных отсеках размещаются некоторые агрегаты топливной, гидравлической систем и системы управления. КРЫЛО трапециевидной в плане формы с наплывами в корневой части. Установочный угол атаки крыла – 0 град., поперечной V – -5 град. Относительная толщина профилей изменяется от 3.7% в корневой части до 4.48% – на концах плоскостей. В корневой части крыла используются профили с острой кромкой ЦАГИ П44М. в концевой – ЦАГИ П101М. Угол стреловидности крыла по передней кромке – 41 град., стреловидность наплыва – 70 град. Механизация крыла состоит из щелевых закрылков. элеронов и четырехсекционных отклоняемых носков. Углы отклонения элеронов +/-20 град., угол отклонения закрылков – 30 град., угол отклонения носков – 13 град. Силовой набор крыла стоит из трех лонжеронов, нервюр и стрингеров. Консоли крыла крепятся к фюзеляжу в шести точках каждая. На нижней поверхности плоскостей имеются точки подвески пилонов, возможна установка двух пилонов под каждой плоскостью. ![]() ![]() Хвостовое оперение состоит из двух вертикальных килей, установленных с развалом наружу под углом 8 град, к плоскости симметрии самолета, цельноповоротного стабилизатора и двух подфюзеляжных аэродинамических гребней (угол развала 12 град.). Кили с рулями направления по конструкции идентичны друг другу. но отличаются расположением радиопрозрачных обтекателей антенн. К хвостовой части фюзеляжа каждый киль крепится в трех точках. ШАССИ трехопорное, убираемое с помощью гидравлики. Носовая двуколесная опора убирается назад, по полету; на колесах передней стойки установлен грязеотбойный щиток, уменьшающий вероятность попадания при рулежке посторонних предметов в воздухозабоник. Основные опоры оснащены двухколесными тележками, колеса тележек установлены одно за другим со смещением относительно продольной оси тележки; заднее колесо сдвинуто наружу относительно переднего. Основные опоры убираются против полета. Передние створки ниш основных опор являются. также, воздушными тормозами. Все колеса оснащены тормозами. Колея шасси – 3.64 м. база шасси – 7,11 м. СИЛОВАЯ УСТАНОВКА включает два двухконтурных турбореактивных двигателя с форсажными камерами Д-30Ф-6 разработки пермского НПО «Авиадвигатель», тяга каждого двигателя 9500 кгс, на форсаже- 15 500кгс, на взлетном режиме – 19 000 кгс: степень двухконтурности равна 3, масса сухого – 2416 кг. На МиГ-31М установлена ТРДДФ Д- 30Ф-6М. Двигатель Д-30Ф имеет пятиступенчатый компрессор низкого давления, десятиступенчатый компрессор высокого давления, трубчато- кольцевую камеру сгорания, двухступенчатые турбины высокого и низкого давления. Максимальная температура газов на входе в турбину составляет 1660 К. Форсажная камера снабжена кольцами, обеспечивающими стабильность горения, сверхзвуковое сопло имеет в расширяющейся части специальные пластинчатые клапаны для впуска воздуха и устранения пульсаций давления в выхлопной струе газов. Топливо размещается в семи фюзеляжных баках, четырех крыльевых и двух килевых суммарной емкостью 18 300 л. Предусмотрена подвеска двух внешних баков емкостью по 2500 л на внешних подкрыльевых пилонах. БОРТОВОЕ ОБОРУДОВАНИЕ. В состав бортового оборудования входит прицельно-навигационный комплекс. включающий РЛС с фазированной антенной решеткой РП-31 Н007 «Заслон», бортовой вычислитель «Аргон-К», теплопеленгатор 8ТП. навигационную систему КН-21 с двумя инерциальными системами ИС-1-72А и цифровым вычислителем «Маневр», радитехническую систему ближней навигации А-312 «Радикал- НП», радиотехническую систему дальней навигации А-723 «Квиток- 2» и радиосистемы сверхдальней навигации «Тропик» и «Маршрут» (аналоги американских радиосистем «Лоран» и «Омега»), РЛС «Заслон» (диаметр ФАР 1.1 м) может обнаруживать воздушные цели в секторе +/ -70 град, по азимуту и от -60 град, до +70 град, по углу места. Дальность обнаружения цели с ЭПР 5 кв.м (истребитель) – 180 км, дальность автоматического сопровождения – 120 км. РЛС способна одновременно сопровождать до 10 целей и наводить ракеты с радиолокационным полуактивным наведением на четыре из них (в том числе и на фоне земной поверхности), приоритет обстреливаемых целей выбирается вычислителем «Аргон-К». Теплопеленгатор 8ТП, установленный в выдвижном контейнере под носовой частью фюзеляжа. имеет сектор обзора в горизонтальной плоскости – +/- 60 град., в вертикальной – от -15 град, до +6 град.; дальность обнаружения целей теплопеленгатором – 50 км. Теплопеленгатор предназначен для обзора воздушного пространства в пассивном режиме (с выключенной РЛС) и выдачи целеуказания ракетам с тепловыми головками самонаведения. На самолете МиГ-31М установлена РЛС «Заслон-М» с ФАР диаметром 1.4 м.Дальность обнаружения целей РЛС «Заслон-М» увеличена до 320 км, РЛС способна отслеживать до 24 целей одновременно и наводить ракеты на шесть из них. Вместо теплопеленгатора на МиГ-31 имеется опто-электронная обзорно-прицельная система с тепловизором и лазерным дальномером. ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() Цифровой помехозащишенный радиоканал АК- РЛДН обеспечивает двусторонний обмен тактической информацией с наземным КП. цифровая помехозашищенная аппаратура АПД-518 позволяет обмениваться на удалении до 200 км данными о воздушной обстановке с самолетами, имеющими устройства сопряжения с аппаратурой АПД-518 (МиГ- 31, Су-27, МиГ-29. А-50). В случае использования для контроля воздушного пространства четырех самолетов МиГ-31 перекрывается коридор шириной до 900 км. при этом возможно восстановление полной картины воздушной обстановки, получаемой по результатам работы четырех РЛС и восстановление информации триангуляционным или кинематическим методами. Данные о воздушной обстановке отображаются на одном большом круглом и двух прямоугольных электронно-лучевых индикаторах, установленных в кабине штурмана (МиГ-31) или на многофункциональных цветных жид- кокриталлических индикаторах, установленных в обоих кабинах (МиГ- 31 М). Наличие мощной РЛС и закрытых каналов передачи информации в реальном масштабе времени позволяет использовать МиГ-31 в качестве самолета ДРЛО и управления. В состав бортового электронного оборудования также входят УКВ радиостанция Р-862, КВ-радиостанция Р-864, регистрирующее устройство РИУ. регистратор полетных данных «Тестер-УЗЛ», речевой информатор П-591, запросчик и ответчик системы госопознавания, приемник управления воздушным движением ТАК-69. автоматический радиокомпас АРК- 15. маркерный радиоприемник МРП- 66. радиовысотомер РВ-15. регистратор переговоров в кабине экипажа МС-61. В состав бортового комплекса обороны входят приемник предупреждения о радиолокационном облучении СПО-15СЛ. аппаратура постановки электромагнитных и инфракрасных помех. ![]() ![]() ![]() ![]() ![]() ![]() ![]() Система управления – механическая с необратимыми гидравлическими бустерами: установлена система автоматического управления САУ- 155 М. Управление двойное (на МиГ- 31). в кабине штурмана установлены основные органы управления и телескопически выдвигаемая ручка управления. ВООРУЖЕНИЕ. На МиГ-31 стационарно установлена в обтекателе с правого борта фюзеляжа шестиствольная 23-мм автоматическая пушка ГШ- 6-23 М с боекомплектом 260 снарядов, скорострельность пушки – 6000 выстрелов/мин. Четыре УР большой дальности Р-33 размешаются в полуутопленном положении на пусковых устройствах АКУ-410. установленных на нижней поверхности средней части фюзеляжа. Масса ракеты 480 кг. масса боевой части – 47 кг. дальность стрельбы – 120 км. диапазон применения по высоте от от 25 м до 28 000 м с превышением или принижением цели относительно носителя – до 10 км. На четырех подкрыльевых пилонах предусмотрена подвеска ракет Р-40 в радиолокационными или тепловыми головками самонаведенния. В случае подвески ракет Р-40. количество ракет Р-33 на подфюзеляжных узлах продвески уменьшается до трех, поскольку в одно из «гнезд» необходимо устанавливать контейнере аппаратурой наведения ракет Р-40. На внешних пилонах возможна подвеска четырех УР (по две на каждом) ближнего радиуса действия Р-60. На МиГ-31М состав подвесного вооружения расширен за счет интеграции в СУО УР сверхбольшой дальности Р- 37 и УР средней дальности РВВ-АЕ. Количество подвешиваемых под фюзеляжем ракет большой дальности увеличено до шести: до четырех УР РВВ- АЕ может быть подвешено на подкрыльевых пилонах. Масса УР Р-37 450 кг. масса боевой части – 60 кг. дальность стрельбы – 300 км. все четыре поверхности хвостового оперения ракеты складывающиеся (у Р-33 складываются две поверхности). Масса ракеты РВВ-АЕ (Р-77) 175 кг. дальность стрельбы – 90 км. Многоцелевые варианты МиГ-31 могут оснащаться противорадиолокационными ракетами Х-31П. X- 25МП. Х-25МПУ (до шести), ракетами класса воздух-поверхность Х-59 и Х-29Т (до трех) или Х-59М (до двух), корректируемыми авиабомбами КАБ-1500 (до шести) или КАБ-500 (до восьми). ![]() Ракеты Р-33 ![]() Пушка ГШ-6-23М а обтекателе a без чего. ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() МиГ-31 М ![]() Кабины пилота и штурмана МиГ-31 М ![]() Ракеты Р-60 под крылом МиГ-31 Б. ![]() Ракеты Р-33 крепятся к фюзеляжу МиГ-31 при помощи пилонов АКУ. Хорошо видна створка шасси, выполняющая и функции аэродинамического тормоза. ![]() ![]() ![]() ![]() ![]() ![]() ![]() |
|
||
