«СУПЕР ФРЕЛОН»

В этом году состоялось по-своему знаменательное событие: французский флот окончательно снял с эксплуатации последние вертолеты «Супер Фрелон». Так завершилась карьера (сразу оговоримся, завершилась на европейском континенте) самого тяжелого вертолета французской разработки, прототип которого впервые поднялся в воздух полвека тому назад. Несмотря на это, «Супер Фрелон» для российских любителей авиации остается не очень известным летательным аппаратом. Однако он заслуживает более пристального внимания, поскольку история его создания и конструкция довольно интересны, а в долгой карьере был целый ряд эпизодов боевого применения.

Франция по праву считается одним из лидеров мирового вертолетостроения. Во многом такое положение стало плодом активной позиции правительства, стимулировавшего собственное вертолетостроение. Применив в широком масштабе вертолеты во время войны в Алжире, французское военно- политическое руководство уделяло самое пристальное внимание развитию этого вида техники. Начав с лицензионного выпуска вертолетов американской разработки, французская промышленность уже во второй половине 50-х гг. сумела наладить массовое производство весьма удачных легких геликоптеров «Алуэтт». Класс средних машин был представлен строившимся по лицензии S-58. Но военные были заинтересованы и в более тяжелых геликоптерах. Уже в 1955 г. французское военное ведомство обратилось к авиационным фирмам с запросом предложений по проекту вертолета тяжелого класса. Предполагалось, что новая машина будет по-настоящему многоцелевой – на нее предусматривалось возложить не только транспортно-десантные задачи, но и эвакуацию раненых, проведение поисково-спасательных операций. Более того, вертолет предполагалось применять и в интересах ВМС – для борьбы с вражескими субмаринами и для траления мин. Обязательным было требование использования турбовальных двигателей, в то время приходивших на смену поршневым.

Единственной отечественной компанией, способной взяться за решение поставленной задачи, было объединение SNCASE («Общество авиастроительных заводов Юго-Востока»), постепенно формировавшее свою специализацию именно как вертолетостроительная фирма. Его конструкторы под руководством Шарля Марчетти и Эмиля Вонгерихтена предложили проект SE.3200. Специалисты SNCASE отказались от широко применяемой в то время для тяжелых вертолетов двухвинтовой продольной схемы (вспомним хотя бы работы Фрэнка Пясецки, компании «Боинг Вертол», а также британской фирмы «Бристоль»), предложив одновинтовой геликоптер с четырехлопастными несущим и рулевым винтами. «Изюминкой» проекта стало применение сразу трех ТВД Турбомека «Турмо II» мощностью по 750 л.с. Благодаря этому конструкторы рассчитывали повысить безопасность полета – ведь вертолет получал возможность осуществлять крейсерский полет при одном отказавшем двигателе. Взлетную массу машины заказчик «волевым решением» определил в 4500 кг. Конструкторы утверждали, что этот показатель явно занижен, но представители ВМС настояли на ограничении взлетной массы, дабы обеспечить базирование на кораблях. Длина фюзеляжа вместе с хвостовой балкой, согласно проекту, составляла 14,8 м, ширина – 2,55 м, высота – 2,3 м. Объемистая грузопассажирская кабина была рассчитана на 28 чел, а большой люк и аппарель в хвостовой части позволяли загрузить в вертолет два джипа. Запас топлива составлял 1500 л. Поначалу проект назвали «Супер Алуэтт», но вскоре название сменили на «Фрелон» («Шершень»).

SE.3200 "Фрелон"

SNCASE не располагала опытом проектирования тяжелых вертолетов, поэтому, прежде чем приступить к постройке полномасштабного прототипа, было решено опробовать некоторые критические элементы будущей конструкции на летающей лаборатории. С этой целью построили машину SE.3140, представлявшую собой легкий вертолет «Алуэтт II», оборудованный несущим винтом новой конструкции – динамически подобным тому, который проектировался для «Фрелона». Кроме того, в Ле Бурже построили натурный стенд силовой установки нового геликоптера. Именно здесь появились первые проблемы – вследствие конструктивных дефектов трансмиссии рулевого винта, этот узел разрушился уже после 20 ч работы.

После устранения вскрытых недостатков, объединение SNCASE в 1958 г. получило заказ на строительство двух прототипов «Фрелона». В отличие от первоначального проекта, машины получили более мощные ТВлД «Турмо IIIВ». Постройка машин велась довольно высокими темпами – первый прототип, получивший серийный номер 001 и гражданскую регистрацию F-WZUS, поднялся в воздух 10 июня 1959 г. В первом полете, длившемся 24 минуты, машину пилотировал экипаж в составе Жана Буле (командир), Жозефа Турчини (второй пилот), Ролана Коффиньо (бортмеханик) и Жана-Мари Бессе (инженер-испытатель). Последующие полеты проходили без особых проблем, если не считать мелких неполадок трансмиссии. Одновременно строился второй прототип, получивший удлиненную хвостовую балку и пятилопастный рулевой винт, взятый с S-58. Эта машина с гражданской регистрацией F-ZWUT впервые взлетела 26 октября 1959 г. Спустя два дня «Фрелон» впервые вышел на публику – оба прототипа поучаствовали в «фотосессии» для авиационных журналистов.

Второй прототип доставил испытателям гораздо больше проблем, чем первый. В одном из первых полетов Турчини услышал непонятный шум, и инстинктивно «вырубил» двигатели. Последовала грубая посадка на авторотации, потребовавшая длительного ремонта. Впоследствии неполадки трансмиссии случались неоднократно. Кроме того, «Фрелон» был слишком тяжел – вместо требовавшегося снаряженного веса 4500 кг, машина с неполной заправкой (1000 л) и без экипажа весила целых 6000 кг! И хотя в 1961 г. «Фрелон» представили на авиасалоне в Ле Бурже, где он летал в группе с другими вертолетами SNCASE – «Алуэтт» II и III, судьба машины к тому времени уже была решена: «врожденные пороки» трансмиссии и винтов закрыли для «Фрелона» путь в серию. До 1964 г. прототипы ещё летали в испытательных центрах, а затем их буквально сожгли, испытывая противопожарную систему для «Супер Фрелона».

Фактический провал первой попытки создания тяжелого вертолета не обескуражил французских конструкторов. Специалисты «Сюд Авиасьон» – концерна, образованного в результате слияния SNCASE и SNCASO («Общество авиастроительных заводов Юго-Запада») – уже в начале 1960 г. предложили сразу три эскизных проекта более совершенных машин, обозначенных SA.3210, SA.3220 и SA.3230. Примерно год разработка проектов велась параллельно, а в апреле 1961 г. был сделан окончательный выбор в пользу первого из них, предусматривавшего создание трехмоторного вертолета 12-тонного класса, оборудованного аппарелью. Военные моряки сняли свое ограничение по взлетному весу, поскольку в начале 60-х гг. в состав французского флота вошли крупные авианесущие корабли – авианосцы «Клемансо» и «Фош», а также крейсер-вертолетоносец «Жанна д'Арк», которые вполне могли принимать такие тяжелые машины. В итоге удалось создать самый тяжелый европейский вертолет грузоподъемностью 5 тонн.

Французским конструкторам не удалось создать новую машину исключительно собственными силами. Проблемы с трансмиссией и винтами на «Фрелоне» подтолкнули «Сюд Авиасьон» к сотрудничеству с зарубежными компаниями. Новый шестилопастный несущий винт проектировался специалистами «Сикорского» с учетом опыта проектирования винта для S-61 («американское происхождение» заметно в том, что в отличие от всех других французских вертолетов несущий винт «Супер Фрелона» вращается в другую сторону). Редукторы несущего и рулевого винта разрабатывались при участии итальянского «Фиата». Такое сотрудничество оказалось довольно плодотворным, и уже в сентябре 1961 г. на заводе «Сюд Авиасьон» началась сборка первого из двух прототипов «Супер Фрелона».

Первый прототип SA.3210

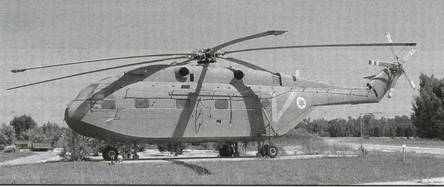

Первый прототип в музее Ле-Бурже

7 декабря 1962 г. прототип SA.3210 (гражданская регистрация F-ZWWE) на аэродроме Мариньян совершил первый полет. Интересно, что пилотировал «Супер Фрелон» тот же состав экипажа, который впервые поднял в воздух его предшественника. Первый прототип был выполнен в транспортном варианте, предназначавшемся для ВВС. Существенно возросший по сравнению с SE.3200 взлетный вес обусловил необходимость применения гораздо более мощных двигателей – на вертолет установили три ТВД «Турмо IIIС» мощностью по 1300 л.с. Герметичная нижняя часть корпуса позволяла осуществить аварийную посадку на воду, хотя полноценной амфибией вертолет не был – это качество приобрела вторая машина (регистрационный номер F-ZWWF), ставшая прототипом для флотской модификации. Этот вертолет, впервые взлетевший 28 мая 1963 г., оборудовали дополнительными поплавками на основных стойках шасси.

Высокие летные данные, продемонстрированные новым вертолетом в ходе испытаний, подтолкнули руководство «Сюд Авиасьон» к попытке побить некоторые мировые рекорды. В мае 1963 г. при содействии известного аэродинамика Марселя Риффара (конструктора знаменитых гоночных «Кодро- нов») первый прототип начали готовить для рекордных полетов. Очень тщательно отделали поверхность фюзеляжа – даже сняли ручки дверей и заменили слегка выпуклые стекла иллюминаторов плоскими. Демонтировали и колесное шасси, установив вместо него маленькие полозья. Все стыки обшивки заклеили скотчем. Тщательная подготовка дала результат – в июле 1963 г. экипаж в составе Жана Буле и Ролана Коффиньо установил три мировых рекорда скорости, превзойдя достижения американского S-61, продержавшиеся около полутора лет. В частности, 19 июля был установлен рекорд скорости на базе 3 км – 341,23 км/ч (предыдущий рекорд – 320 км/ч), а 23-го установили сразу два рекорда: на базе 15/25 км – 350,47 км/ч (американский рекорд – 320,39 км/ч) и на замкнутой трассе 100 км – 334,28 км/ч (показатель S-61 – 294 км/ч). Тем же летом оба прототипа «Супер Фрелона» демонстрировали на 25-м авиасалоне в Ле-Бурже. Впоследствии обе машины интенсивно использовались в различных испытательных программах. Второй прототип первым из «Супер Фрелонов» испытывался с палубы корабля – вертолетоносца «Жанна д'Арк». Первая же машина завершила свою летную карьеру в 1973 г., когда с её борта осуществляли испытательные пуски авиационного варианта противокорабельной ракеты «Экзосет». 14 марта 1974 г. этот вертолет пополнил экспозицию Аэрокосмического музея в Ле-Бурже.

Следом за двумя прототипами построили четыре предсерийных «Супер Фрелона», три из которых выполнили во флотской версии, а один – в сухопутной. Первый предсерийный вертолет (регистрация F- ZWWH), впервые взлетевший 31 января 1964 г., оказался на редкость невезучей машиной. В апреле 1965 г. он был поврежден при климатических испытаниях в Альпах. После нескольких посадок на ледник вертолет потерял левую стойку шасси. Пока машина кружила над аэродромом Мариньян, вырабатывая остатки горючего, на ВПП подготовили «подушку» из мешков с песком для безопасной посадки. Когда вертолет завис у земли, в машину поднялся опытный испытатель Жан Буле, благополучно посадивший «раненную птицу». Но 30 мая того же года с машиной произошла катастрофа – в полете над заливом Сен-Тропе сломался вал трансмиссии рулевого винта и вертолет рухнул в воду. Командир машины погиб, а четыре других члена экипажа получили тяжелые ранения.

SA.321M

SA.321G

Второй предсерийный вертолет, получивший гражданскую регистрацию F-ZWWI, впервые поднялся в воздух 4 мая 1964 г. Несколько лет он использовался для испытаний различного радиооборудования. В 1969 г. его переоборудовали в морской вариант согласно серийному стандарту и передали ВМС Франции.

Машина F-ZWWJ (первый полет – 28 июля 1964 г.) ещё в ходе испытаний отличилась в спасательной операции, эвакуировав с альпийского ледника Аржентьерес (высота 2300 м) потерпевший аварию вертолет S-58. Затем этот же «Супер Фрелон» длительное время эксплуатировался в испытательном центре CEV в Бретиньи. В мае 1984 г. вертолет передали в морскую авиацию Франции, и списали лишь в октябре 1995 г.

Последний предсерийный «Супер Фрелон» (F-ZWWK; первый полет – 9 мая 1965 г.) получил характерный обтекатель РЛС в носовой части, за что был прозван «Пиноккио». Кроме РЛС, на этой машине испытывалась опускаемая гидроакустическая станция (ОГАС) и другое целевое оборудование. В октябре 1969 г. вертолет передали ВМС, а спустя 20 лет – 19 октября 1989 г. – он потерпел катастрофу.

Параллельно с изготовлением предсерийных вертолетов, «Сюд Авиасьон» готовилась к серийному производству «Супер Фрелонов». В производственной программе задействовали три предприятия концерна: завод в Мариньяне изготавливал фюзеляж и производил окончательную сборку вертолетов, из Тулузы поставлялись некоторые детали планера, а из Сен-Назера – капоты двигателей и поплавки для морского варианта. Кроме того, комплектующие изготавливались французскими фирмами «Латекоэр» и «Мерсье» (последняя производила шасси), а итальянский «Фиат» поставлял редукторы – их производство так и не было налажено во Франции.

Сборка серийных «Супер Фрелонов» началась в сентябре 1964 г. 30 ноября 1965 г. первая серийная машина поднялась в воздух. В общей сложности во Франции до прекращения производства в 1983 г. изготовили 99 вертолетов этого типа, подавляющее большинство которых было поставлено на экспорт.

Все модификации «Супер Фрелона» можно разделить на две группы – амфибийные (как и второй прототип, оборудованные поплавками) и сухопутные (по типу первого прототипа). К амфибийным относились следующие варианты вертолета:

SA.321G – основная серийная модификация – противолодочный вертолет для ВМС Франции (поставлено 25 машин). Двигатели «Турмо IIIС6» (1550 л.с.), впоследствии замененные на «Турмо IIIС7» по 1600 л.с.). Главный редуктор рассчитан на передачу мощности в 4000 л.с. Основу бортовой поисково-прицельной системы составлял радар «Omera-Segrid» ORB-31D. В ходе модернизации установили более совершенную РЛС ORB-32, а также инфракрасную камеру «Клио». Для поиска подводных лодок применялась ОГАС «Томсон-Синтра» HS-12. Вооружение общей массой до 2000 кг размещалось на двух внешних узлах подвески по бортам вертолета. Как правило, вертолет брал до четырех 324-мм противолодочных торпед Мк46, или же до восьми глубинных бомб Мк49, Мк52 либо Мк54. В 70-х гг. SA.321G были оборудованы для применения ПКР «Экзосет» АМ-39 (2 единицы). Несколько машин, привлекавшихся для обеспечения действий отрядов «коммандос», вооружили 20-мм пушкой Мк621. Эта стандартная легкая зенитка французского флота «перекочевала» на вертолет в комплекте с корабельной тумбовой установкой и броневым щитом, благо габариты кабины «Супер Фрелона» позволяли обойтись без существенных доработок. Часть машин была построена в транспортном варианте, хотя обозначение осталось тем же – SA.321G. Эти вертолеты не имели поисковой РЛС, отсутствовал и обтекатель её антенны.

SA.321H ВВС Ирака

SA.321K ВВС Израиля

SA.321L ВВС ЮАР

SA.321M – экспортный вариант для Ливии. Оборудовался двигателями «Турмо IIIС6» и РЛС ORB- 31 WAS. В 1970 г. было заказано 9 машин.

SA.321F – гражданский вариант с двигателями «Турмо IIIСЗ» (1300 л.с.).

К сухопутным относились следующие модификации:

SA.321H – транспортно-десантный вариант для ВВС Ирака. Оборудовался двигателями «Турмо IIIЕ6» (1550 л.с.). Было поставлено 14 таких вертолетов, часть из которых позже оборудовали прицельными РЛС и вооружили ПКР «Экзосет». Эти машины приняли участие в «танкерной войне». Один «Супер Фрелон» был сбит парой иранских «Фантомов» 14 февраля 1986 г. при попытке атаковать танкер в районе острова Харк. Несколько машин (как минимум, две), доставленных в конце 80-х гг. во Францию для ремонта и модернизации, были задержаны в связи с введением эмбарго после агрессии Ирака против Кувейта. По состоянию на 2005 г. эти вертолеты находились на консервации в Мариньяне, состояние их на данный момент неизвестно.

SA.321Ja

SA.321L – транспортно-десантный вариант для ВВС ЮАР. Двигатели «Турмо IIIЕ6» (1550 л.с.). Было поставлено 17 вертолетов, применявшихся во время многочисленных конфликтов с соседями ЮАР в качестве транспортно-десантных.

Последние машины сняты с вооружения в начале 90-х гг.

SA.321K – транспортно-десантный вариант для ВВС Израиля (поставлено 12 машин).

SA.321V – вариант для Ирана. Изготовлен единственный экземпляр.

SA.321J – пассажирская модификация.

SA.321Ja – вариант для Китая, формально считавшийся гражданским, фактически же – противолодочный (поставлено 13 вертолетов). Оборудован двигателями «Турмо IIIСЗ» (1300 л.с.).

Впоследствии строился по лицензии в Китае.

Хотя первоначально предполагалось, что «Супер Фрелон» станет единым тяжелым вертолетом для всех трех видов вооруженных сил Франции, реально эти машины поступили на вооружение лишь морской авиации. Первая партия SA.321G в количестве 17 экземпляров была заказана в 1963 г. Весной 1966 г. эти машины начали поступать в морскую авиацию. Первой машины нового типа приняла эскадрилья 20S – испытательно-тренировочная часть, базировавшаяся в Сен-Рафаель (отметим, что во французской морской авиации существуют равнопорядковые части под разными названиями – эскадрильи и флотилии; разница состоит в том, что первые выполняют преимущественно вспомогательные функции, а вторые являются боевыми). К ноябрю 1967 г. часть получила пять «Супер Фрелонов» в транспортном варианте, а в декабре поступил первый противолодочный вертолет. В дальнейшем в этой эскадрилье постоянно находилось несколько «Супер Фрелонов» (как серийных, так и предсерийных), использовавшихся для различных испытаний. 1 февраля 1991 г. вертолетная эскадрилья 20S была объединена с аналогичной самолетной частью 10S. Новая испытательная эскадрилья унаследовала номер последней. «Супер Фрелоны» эксплуатировались в ней до 1995 г., когда были списаны последние две машины этого типа.

Упомянутые транспортные «Супер Фрелоны» попали в эскадрилью 20S, так сказать, транзитом – изначально они предназначались для эскадрильи 27S, подразделения, обеспечивавшего нужды Тихоокеанского ядерного полигона. Экипажи этой эскадрильи в составе испытательной части прошли переучивание на новые машины, включая полеты с палубы десантного транс- порта-дока (ДТД) «Ораж» и отработку взаимодействия с флотской группой спецназ «Юбер». 8 марта 1968 г. четыре «Супер Фрелона» на борту авианосца «Клемансо» отправились к месту предназначения. По прибытию на постоянное место базирования (аэродром Хао) «Супер Фрелоны» эскадрильи 27S приступили к выполнению как обычных транспортных функций, так и специфических задач, связанных с обеспечением ядерных испытаний. В частности, вертолеты поднимали из воды головные части ракет «Матра» 683, запускавшихся при ядерных взрывах в атмосфере в район облака взрыва для забора проб воздуха. В 1970 г. состав эскадрильи пополнила пятая машина. «Супер Фрелоны» эскадрильи 27S несли на бортах буквенные коды А, В, С, D и Е.

С прекращением ядерных испытаний в атмосфере работы для «Супер Фрелонов» на Тихом океане существенно поубавилось. Часть машин заменили легкими «Алуэтт III». Остававшиеся с 1975 г. в Полинезии два SA.321G привлекались к решению гуманитарных задач, оказывая помощь местному населению во время стихийных бедствий. В ознаменование этих заслуг эскадрилья 27S 4 апреля 1978 г. была награждена Почетной медалью здравоохранения (Medaille d'honneur de la Sante). Награда стала достойным завершением полинезийской карьеры «Супер Фрелонов» – в июле 1978 г. вертолеты были погружены на ДТД «Ураган» и доставлены во Францию.

Поступление на вооружение противолодочных SA.321G задерживалось в связи с проблемами, возникшими при отработке поисково- прицельного оборудования – увы, знакомая ситуация и для отечественных авиаторов… Первые четыре противолодочных «Супер Фрелона» флотилия 32F приняла лишь 21 января 1970 г. К маю поступили ещё четыре машины, а вскоре флотилия была доукомплектована до штатного состава – 12 вертолетов (10 противолодочных и два транспортных). Базировалась 32F на Атлантическом побережье в Ланвеок-Пульмик (в районе главной военно-морской базы Брест). Основной задачей флотилии стало прикрытие входа и выхода атомных ракетных подлодок из пункта базирования Иль-Лонг. Наряду с этим вертолеты флотилии активно привлекались к поисково-спасательным операциям. Первая подобная миссия имела место 9 января 1971 г. при крушении западногерманского судна «Браунсдейх». Наиболее же известной стала операция по спасению экипажа иберийского супертанкера «Амоко Кадиз», потерпевшего крушение 16 марта 1978 г. вблизи острова Уэссан. Тогда три «Супер Фрелона» спасли 44 человека.

Подобные операции проводились флотилией 32F вплоть до последнего времени. Например, 12 декабря 1999 г. «Супер Фрелон» совместно с «Линксом» из флотилии 34F и двумя британскими «Си Кингами» спасал экипаж танкер «Эрика». 30 октября 2001 г. два вертолета спасли 14 моряков с итальянского танкера-продуктовоза «Леволи Сан». 26 августа 2002 г. SA.321G участвуют в спасении экипажа судна «Систюьд», 22 октября 2002 г. – «Джорджио». И это далеко не полный перечень. Часто экипажи вертолетов снимали с борта гражданских судов заболевших либо травмированных моряков, доставляя их в береговые госпитали. А одна из последних масштабных спасательных операций с участием «Супер Фрелонов» имела место 9 июля 2007 г. В тот день на пароме «Сардиния Экспресс» возник пожар в машинном отделении. «Супер Фрелоны» совместно с легкими вертолетами доставили на борт терпящего бедствие судна бойцов Тулонского морского пожарного батальона и врачей. К полудню пожар был ликвидирован. Ни один из 229 пассажиров и членов экипажа «Сардиния Стар» не пострадал.

За свои заслуги «Супер Фрелоны», часто остававшиеся последней надеждой моряков, заслужили прозвище «морские сенбернары». К сожалению, не всегда спасательные операции проходили без потерь. 17 марта 1976 г. один такой вертолет потерпел крушение во время полета для контроля за распространением нефтяных пятен после крушения танкера «Олимпик Брейвери» (погибли четыре члена экипажа).

Спектр задач, выполняемых флотилией 32F, включал и участие в операциях на удаленных акваториях. Весной 1977 г. обострилась ситуация в районе Африканского Рога – возник конфликт между Эфиопией и Сомали. В опасной зоне оказалось Джибути – бывшая французская колония, только что обретшая независимость. Для защиты французских интересов в регион в рамках операции «Сапфир I» направили авианосец «Клемансо». В состав его авиагруппы включили пару «Супер Фрелонов». Операция «Сапфир I» продолжалась с 5 апреля по 21 июня 1977 г. В ходе нее был потерян SA.321G, потерпевший катастрофу 18 мая во время взлета с авианосца с группой коммандос на борту. 3 июня из Тулона вышел авианосец «Фош», сменивший в Аденском заливе своего предшественника – началась операция «Сапфир II». В этой операции, длившейся до 10 декабря 1977 г., также задействовали пару «Супер Фрелонов» из флотилии 32F.

В июне 1979 г. первые «Супер Фрелоны» поступили во флотилию 33F, базировавшуюся в Сен-Мандрие на Средиземноморском побережье. Эта часть, перевооружавшаяся с S-58, получала как новые машины, так и транспортники, переданные эскадрильей 27S. Главной задачей флотилии стали транспортно-десантные операции.

Флотилия 32F 1 сентября 1981 г. также сменила свое предназначение – из флотилии «общего назначения» она официально стала транспортно- десантной (сохраняя, однако, поисково-спасательные функции). В 1982- 84 гг. вертолеты обеих флотилий участвовали в операциях под общим обозначением «Олифант» – миротворческих акциях в Ливане. С июня 1982 г. здесь действовали два «Супер Фрелона» из 33F, базировавшиеся на ДТД «Ораж», а в сентябре к ним присоединились ещё четыре однотипные машины (по две из каждой флотилии), действовавшие в рамках операции «Олифант IV» в составе авиагруппы авианосца «Фош». 9-18 сентября все шесть «Супер Фрелонов» участвовали в эвакуации французских войск из Бейрута. В следующий раз SA.321G появились у берегов Ливана в мае 1983 г. – это была базировавшаяся на авианосце «Фош» пара машин из 33F (операция «Олифант XIII»), В сентябре 1983 г. «Фош» снова отправляется в Восточное Средиземноморье (операция «Олифант» XVII), а на его борту – шесть «Супер Фрелонов» из двух флотилий. Наконец, с 24 января по 4 мая продолжалась операция «Олифант XX», в которой задействовали авиагруппу авианосца «Клемансо», а в её составе – четыре SA.321G из флотилии 33F.

«Супер Фрелоны» флотилии 33F в 1990-91 гг. участвовали в обеспечении операции «Дагэ» во время войны против Ирака. Затем вертолеты этой флотилии с авиабазы в Джибути участвовали в операции «Рестор Хоуп» в Сомали. В феврале 1 993 г. четверка «Супер Фрелонов» из обеих флотилий на борту авианосца «Клемансо» появляется в Адриатическом море – начинается длинная югославская эпопея. До декабря 1 996 г. сменяя друг друга, оба французских авианосца поочередно ходили к берегам Югославии, и в каждом походе на их борту находилась пара (реже – четверка) SA.321G, главной задачей которых стали поисково-спасательные операции.

В апреле 1997 г. ДТД «Ораж» направляется к берегам Албании. На его борту находился батальон «марин» и два «Супер Фрелона» из 33F. Этот отряд участвовал в операции «Альба» по оказанию гуманитарной помощи населению охваченной беспорядками страны. В феврале-мае 1999 г. три «Супер Фрелона» из той же флотилии, базируясь на авианосце «Фош», участвовали в поисково-спасательном обеспечении войны НАТО против Югославии. Эта операция стала последней в истории флотилии 33F – 1 октября 1999 г. она была объединена с эскадрильей 23S, также базировавшейся Сен-Мандрие, в новую часть – флотилию 35F. Новая часть имела на момент формирования пять «Супер Фрелонов» и девять легких вертолетов: три «Дофина» и шесть «Алуэтт III». Но в 35F тяжелые вертолеты прослужили очень недолго. Дело в том, что флотилия 32F также эксплуатировала, наряду с «Супер Фрелонами», пять «Дофинов», поступивших в 1997 г. Для упрощения материально-технического обеспечения 1 июня 2001 г. было решено все «Супер Фрелоны» сосредоточить во флотилии 32F, а «Дофины» – в 35F.

К средине первого десятилетия XXI века из полутора десятка числившихся во флоте «Супер Фрелонов» в летном состоянии поддерживались лишь шесть машин. Местом постоянной дислокации флотилии являлся Ланвеок-Пульмик, кроме того, один-два вертолета по принципу ротации направлялись на авиабазу Йер на Средиземноморском побережье. Главной функцией флотилии 32F оставались амфибийные операции с борта ДТД типа «Ураган» и «Фудр». Привлекались они и к поисково-спасательным операциям у побережья Бретани, а вот поиск и спасение в условиях, приближенных к боевым, был возложен на более современные вертолеты – флотские «Пантеры» и «Кугары». Предполагалось, что уже с 2005 г. во флотилию 32F начнут поступать новые вертолеты NH-90. Но принятие на вооружение нового вертолета задерживалось, «Супер Фрелоны» же неуклонно старели. Для заполнения паузы между снятием с вооружения старых машин и поступлением NH-90 французское военно-политическое руководство вынуждено было пойти на экстренные меры: в декабре 2008 г. флотилии 32F передали из состава ВВС два вертолета ЕС-725, а в январе и апреле 2010 г. были поставлены две новые машины ЕС-225 (оба типа являются представителями известного семейства «Супер Пума»/«Ку- гар»). Такие меры позволили, наконец-то, отправить «Супер Фрелоны» «на пенсию».

Израиль, бывший в 50-60-е гг. главным «клиентом» французского авиапрома, внимательно следил за всеми веяниями авиационной «моды». Появление нового тяжелого вертолета не было оставлено без внимания, и уже в 1965 г. для Армии обороны Израиля заказали 12 «Супер Фрелонов» SA.321K в транспортном варианте с «сухопутным» фюзеляжем (хотя, судя по имеющимся фото, часть машин все-таки получила поплавки – возможно, это сделали уже в Израиле в ходе модернизации). Таким образом, Израиль стал первым зарубежным покупателем этих машин, а поставки новых вертолетов начались практически одновременно с поступлением их во французские ВМС.

В ВВС Израиля SA.321K поступили на вооружение 114-й эскадрильи, сформированной в январе 1966 г. специально для эксплуатации «Супер Фрелонов», получивших прозвище «Цира» («Шершень» в переводе на иврит). К началу «шестидневной» войны часть успела получить лишь четыре новых вертолета. Несмотря на это, 114-я АЭ под командованием майора Хаима Наве – опытного вертолетчика, ранее командовавшего эскадрильей S-58 – приняла активное участие в обеспечении боевых действий. Уже в первый день войны (5 июня 1967 г.) «Супер Фрелоны» действуют над Синаем, осуществляя эвакуацию раненых. 7 июня три SA.321K совместно с S-58 высадили десант в Шарм-аль-Шейхе (ныне известный курорт, а в то время – один из узлов обороны египетских войск на юге Синайского полуострова). Последние три дня кампании 114-я АЭ действовала на сирийском фронте, где её вертолеты снабжали израильские части на Голанских высотах. В общей сложности за время «шестидневной» войны четверка «Супер Фрелонов» совершила 41 боевой вылет.

По завершению боевых действий в Израиль прибыли остальные восемь «Супер Фрелонов». В дальнейшем экипажи 114-й АЭ участвовали в ряде операций «войны на истощение», длившейся до августа 1970 г. 21 октября 1967 г. «Супер Фрелоны» спасали моряков с потопленного египетскими ракетными катерами эсминца «Эйлат». 31 октября 1968 г. четверка вертолетов 114-й АЭ с десантниками на борту совершила 700-километровый рейд в глубь египетской территории, целью которого было уничтожение гидроэлектростанции и плотины в Надж Хамди и моста в Кина. Операция увенчалась успехом, и в дальнейшемподобные рейды стали типичной тактикой израильтян в «войне на истощение».

26 декабря 1968 г. палестинские террористы захватили в Афинах Боинг 707 компании «Эл-Ал», перелетев на нем в Бейрут. Для освобождения заложников израильтяне провели операцию «Тшура». Вечером 28 декабря три «Супер Фрелона» высадили на поле бейрутского аэропорта отряд коммандос, успешно выполнивших задание. Но перед отлетом десантники громко «хлопнули дверью» уничтожив 13 авиалайнеров арабских компаний, находившихся в аэропорту. Подобная акция, проведенная против бывшего французского владения с использованием французского же оружия, вызвала соответствующую реакцию – правительство Франции наложило запрет на экспорт оружия в Израили. Это положило конец планам закупки новой партии «Супер Фрелонов». Израильтяне обратились к конкуренту – фирме «Сикорский», закупив вертолеты СН-53.

Z-8

Год спустя «Супер Фрелоны» снова участвуют в громком рейде – операции «Тарнегол-53», целью которой был захват египетской РЛС типа П-12, находившейся в Рас-Арабе на берегу Красного моря. Три таких вертолета в ночь с 26 на 27 декабря 1969 г. доставили отряд коммандос, «нейтрализовавший» охрану радиолокационного поста. После этого два только что полученных из США СН-53 приняли оборудование РЛС (кабину связи, кабину самой РЛС и её антенну) на внешнюю подвеску и доставили в Израиль. 22 января следующего года SA.321K высадили десантников, захвативших остров Шадуан в Синайском заливе (операция «Родус»).

К моменту начала новой арабо-израильской войны в 1973 г. основу парка транспортных вертолетов ВВС Израиля уже составляли американские вертолеты, но и «Супер Фрелоны» продолжали активно использоваться. При форсировании израильтянами Суэцкого канала 16 октября 1973 г. SA.321 К выполняли транспортные задачи и обеспечивали эвакуацию раненых. 21 октября «Супер Фрелоны» вместе с СН-53 участвовали в операции «Кинуах», целью которой был захват опорного узла на горе Хермон, оккупированного сирийцами в начале войны. Вертолеты высадили 600 десантников, успешно выполнивших задачу.

Вскоре после окончания войны израильские «Супер Фрелоны» прошли модернизацию – исходные двигатели «Турмо» были заменены американскими ТВД «Дженерал Электрик» T58-GE-16 (1870 л.с.). Хотя с первых ролей их окончательно оттеснили американские машины, модернизированные SA.321K имели два важных преимущества – малошумность и низкую вибрацию. Поэтому в условиях войны их предполагалось использовать для эвакуации раненых. В мирные же дни «Супер Фрелоны» привлекались для перевозок VIP-персон. В частности, именно на таком вертолетом путешествовал президент Египта Ан- вар Садат во время своего визита в Израиль в 1978 г.

В начале 80-х гг. велись переговоры на предмет продажи восьми «Цир» Аргентине, в то время активно «затоваривавшейся» бывшей в употреблении авиатехникой в Израиле, но сделка не состоялась.

Последней войной, в которой участвовали SA.321K, стала операция «Мир Галилее» – вторжение в Ливан в 1982 г. В 1991 г. «Супер Фрелоны» были сняты с вооружения, а 114-я АЭ полностью перешла на СН-53. К настоящему времени в израильских музеях находится целых шесть таких машин, одна из них – в летном состоянии.

В начале 70-х гг. Китай приобрел во Франции 13 вертолетов SA.321Ja. Эта модификация стала причудливым гибридом «сухопутного» (то есть не амфибийного) фюзеляжа и «морского» (противолодочного) оборудования. «Супер Фрелоны» стали наиболее крупными вертолетами китайской морской авиации. Поначалу они базировались только на береговых аэродромах, а 3 января 1980 г. один из «Супер Фрелонов» осуществил первую в истории китайского флота посадку на палубу корабля. В мае того же года четыре вертолета, базировавшихся на вспомогательных судах китайского флота, участвовали в походе в южную часть Тихого океана. Этот отряд обеспечивал испытательный пуск китайской МБР – вертолеты «выудили» приводнившуюся головную часть ракеты.

В 1976 г. руководство Китая приняло решение о налаживании производства копии «Супер Фрелона», получившей обозначение Z-8. Эта работа была поручена Авиационной промышленной группе Чангхе (CAIG – Changhe Aircraft Industry Group). Работы велись с истинно китайской неторопливостью – испытания первого Z-8 начались лишь 11 декабря 1985 г. – почти десять лет спустя после начала программы. В 1989 г. начались поставки Z-8 ВМС Китая, а в 1994 г. машина получила, наконец, национальный сертификат. Вертолеты этого типа оборудовались ТВД WZ-6 – лицензионным вариантом «Турмо IIIСЗ». Во флоте Z-8 эксплуатируются в трех вариантах:

Z-8

Пассажирский вертолет SA.321F «Гермес» греческой авиакомпании «Олимпик» в британском вертолетном музее

– транспортно-десантный, способный перевозить 27 десантников либо 15 раненных на носилках;

– противолодочный, оборудованный ОГАС HS-12 и поисковой РЛС с антенной в обтекателе правого поплавка (в носовом обтекателе размещена антенна метеорадара); вооружение состоит из торпед Yu-7 («пиратская» копия американской Мк-46);

– вертолет-тральщик.

Производство Z-8 осуществляется довольно низкими темпами (2-3 машины в год). К настоящему времени выпущено около 30 машин.

Казалось бы, что ещё можно выжать из конструкции сорокалетней давности? Но не в обычае китайцев отказываться от хорошо зарекомендовавшей себя техники по причине её солидного возраста, и китайские «производные» от МиГ- 21 – далеко не единственное тому свидетельство. В то время, как в самой Франции карьера «Супер Фрелона» завершилась, специалисты CAIG продолжают создавать новые варианты этого- вертолета. В частности, с средины 90-х гг. ведутся работы над транспортно-десантной модификацией для армейской авиации, обозначенной Z-8A. Опытный образец успешно прошел испытания, а в феврале 1999 г. получил сертификат летной годности. В 2001 г. две предсерийные машины были переданы заказчику для проведения войсковых испытаний, а в ноябре 2002 г. китайская армия получила первые серийные образцы Z-8A. К настоящему времени, согласно оценке экспертов, в армии эксплуатируется не более полудюжины таких вертолетов, числящихся в составе 7-го полка армейской авиации. А в 2009 г. появились снимки вертолета ДРЛО на базе Z-8, имеющего опускаемый обтекатель антенны, расположенной у хвостовой рампы.

Плодом конверсии стала очередная модификация – гражданский вертолет Z-8F. В этом варианте двигатели WZ-6 заменены канадскими ТВД РТ6В-67А, мощностью по 1450 л.с. Проект Z-8F был представлен в 2002 г. на авиасалоне в Чжухае, но полномасштабное серийное производстве этой модификации так и не было развернуто. Несколько машин с канадскими двигателями в 2007 г. было передано ВВС, где они применяются в составе 26-й авиадивизии в качестве поисково-спасательных под обозначением Z-8K. Конструкторы же сосредоточили свои усилия на создании тяжелого вертолета АС313, вышедшего на испытания в марте 2010 г. И хотя новая машина является чисто китайской разработкой, в её конструкции заметны «фамильные черты» французского «прародителя».

SA.321F

Наряду с удовлетворением запросов военных заказчиков, «Сюд- Авиасьон» прилагала усилия для продвижения «Супер Фрелона» на гражданские рынки, позиционируя свой вертолет как конкурент соответствующих модификаций американских машин S-61 и «Вертол 107». При этом основной упор делался на надежность новой машины, способной продолжать крейсерский полет при одном неработающем двигателе.

Гражданским вариантом «морского» вертолета стала модификация SA.321F. Её полномасштабный макет был представлен на авиасалоне в Ле Бурже в 1965 г. Первая машина SA.321F поднялась в воздух 7 апреля 1967 г. Заказчикам предлагались три варианта компоновки салона – два чисто пассажирских (на 34 и 37 мест) и грузопассажирский (на 14 мест). Кормовая дверь и аппарель отсутствовали – возможностью перевозки крупногабаритных грузов пожертвовали ради устройства туалетной кабины.

В январе 1968 г. SA.321F прошел климатические испытания в Норвегии, а впоследствии принял участие в обеспечении проведения зимних Олимпийских игр в Гренобле. В условиях высокой температуры машину испытывали в Испании. 15 июля 1968 г. началась опытная эксплуатация SA.321F, организованная греческой фирмой «Олимпик Эйрвуэйз» при содействии небезызвестного Аристотелиса Онассиса, живо интересовавшегося новым вертолетом. «Супер Фрелон», получивший новую регистрацию F- OCMF и собственное имя «Гермес», использовался на линии, связывавшей греческие острова Скиатос, Микинос, Хиос и Санторин. При этом расстояние, требовавшее 9- часового морского путешествия, вертолетом преодолевалось за 20 минут! Эксплуатация вертолета в Греции была возобновлена следу

ющим летом, когда за три месяца «Гермес» перевез 8581 пассажира и 35 т различного груза. За день вертолет находился в воздухе до пяти часов при средней продолжительности одного рейса 40 мин. Машина продемонстрировала высокую надежность в сложных условиях эксплуатации – температура окружающего воздуха достигала 40°С. Но, в конце концов, «Олимпик Эйрвуэйз» отказалась от использования «Супер Фрелона» из-за высокой стоимости эксплуатации, не покрываемой стоимостью билетов. С 1970 г. в течение нескольких лет этот вертолет использовался в авиагруппе GLAM (Groupe de Liaisons Aeriennes Ministrielles), базирующейся в Виллакубле и обслуживающей правительственные перевозки. Затем машину вернули производителю, и, сменив в который раз регистрацию на F-BTRP, вертолет использовался в опытных и служебных целях. В настоящее время эта машина находится в Вертолетном музее в Вестон Супер Map (Великобритании). Вертолет демонстрируется в окраске периода эксплуатации в «Олимпик Эйрвуэйз».

Другим гражданским вариантом стал «сухопутный» SA.321J. Первая машина этой модификации, построенная для австралийской авиакомпании, была перегнана своим ходом к месту предназначения – аэродрому Лаэ на Новой Гвинее. Перелет, стартовавший 24 марта 1 970 г., длился 18 дней. Было преодолено в общей сложности 18 842 км. Средняя скорость полета составила 203 км/ч, высота – около 2000 м. Для перелета машину оборудовали тремя дополнительными топливными баками, доведя продолжительность полета до шести часов. Наибольшая дальность беспосадочного полета в этом перелете составила 1 185 км (отрезок между Шарджа и Карачи). Несмотря на неблагоприятные условия на большей части дистанции – высокую температуру и влажность воздуха – перелет прошел без каких-либо серьезных технических проблем.

В общем же следует отметить, что гражданский «Супер Фрелон» не оправдал маркетинговых надежд фирмы. Удалось продать очень немного таких вертолетов (не считая «псевдогражданских» SA.321Ja). В частности, кроме упомянутой австралийской машины, один SA.321J продали ВВС Заира, где он использовался для перевозок VIP-персон. Три гражданские машины поставили в Голландию, одну – в Норвегию.

Рисунки Андрея Юргенсона

И.ПРИХОДЧЕНКО, В.МАРКОВСКИЙ
