Истребитель -разведчик Як-27Р

Опытный бомбардировщик Як-26.

Но прежде, чем перейти к описанию первых сверхзвуковых самолетов следует упомянуть о более раннем предложении А.С.Яковлева создать сверхзвуковой самолет для уничтожения тяжелых бомбардировщиков противника на их базах. В письме, датированном 1953 годом, Александр Сергеевич сообщал И.В.Сталину, министру обороны Н.А.Булганину и министру авиационной промышленности М.В.Хруничеву:

«В дополнение к существующим средствам противовоздушной обороны мной разработан проект самолета, дающего нам возможность громить американские базы тяжелой авиации и уничтожать бомбардировочные самолеты противника на их стоянках.

В результате серьезной проработки этой проблемы, – удалось решить задачу создания специального истребителя дальнего действия, способного самостоятельно нападать на базы вражеской тяжелой авиации.

Этот самолет должен обладать весьма большой дальностью, скоростью и мощным оружием и иметь следующие данные:

Скорость максимальная 1200 км/ч

Дальность полета 4000 км

Потолок 15-16000м

Вооружение 2 пушки 37 мм

Ракетные снаряды 20 шт. (за счет горючего).

Такой истребитель-пират, обладая высокой скоростью, дальностью и высотой полета, может безнаказанно, в дневное время, держать под воздействием все основные американские базы тяжелой авиации в Европе, на Ближнем Востоке и в Азии в радиусе 1500- 1600 км от нашей территории.

Истребитель должен подходить к объекту на высоте 12-15 тыс. м и благодаря большой скорости, будучи практически неуязвим и трудно обнаруживаем, – молниеносно снижаясь, с малой высоты обстреливать стоянки американских тяжелых самолетов зажигательными и фугасными снарядами, и, пользуясь отличной скороподъемностью, уходить вверх поднимаясь на высоту 10 тыс. м за 2-3 минуты.

Появляясь неожиданно, в дневное время, в различных пунктах вражеской страны и не только над авиабазами, а над железнодорожными и водными коммуникациями, истребители пираты смогут нанести противнику серьезный ущерб, держать его в состоянии постоянного напряжения.

Кроме того, проводя барражирование в глубоком тылу над территорией противника, самолеты пираты могут полностью дезорганизовать и воздушные коммуникации врага.

Борьба с такими одиночными, быстроходными истребителями для противника будет чрезвычайно трудной, почти невозможной.

Этот же самолет может быть использован в качестве сопроводителя наших реактивных бомбардировщиков, как фоторазведчик, а при соответствующем уменьшении запаса топлива сможет взять 500 кг бомб».

Проект этого двухдвигательного тяжелого истребителя опережал время и он так и остался на бумаге.

При создании практически любого самолета всегда появляется желание расширить его функциональные возможности. Так истребитель со временем может превратиться в истребитель-бомбардировщик, пассажирский лайнер – в грузовой, а учебно-тренировочный самолет – в штурмовик.

Не стал исключением и перехватчик Як-25. Большой объем фюзеляжа, занимаемый радиолокационным прицелом, позволял разместить в его носовой части штурмана, а если «потеснить» топливные баки, то можно за кабиной летчика устроить неплохой грузовой отсек для разведывательного и бомбардировочного вооружения. Так перехватчик ¦ 120» стал разведчиком Як-25Р и бомбардировщиком «125Б». Но время шло, и военным потребовались современные фронтовые сверхзвуковые машины – перехватчик, разведчик и бомбардировщик. Основанием для их разработки стало постановление Совета министров СССР №616-381 от 30 марта 1955 г.

Первый из них, получил в ОКБ обозначение «121», а в серии – Як-27. Второй – разведчик-истребитель «122», будущий Як-27Р и третий – бомбардировщик «123» или Як-26. Все они имели общий планер и рассчитывались под двигатели РД-9- А за основу взяли самолет Як-25М. Напомню, что, начиная с 1940-х годов, истребителям присваивались нечетные, а бомбардировщикам – четные номера.

31 января 1958 г. во время сдаточного полета произошла авария Як-27 № 0103, пилотировавшегося заводским летчиком- испытателем А.И. Гришиным. При заходе на посадку самолет задел за столб трамвайных проводов и, порвав провода телефонной линии, приземлился, не долетев до аэродрома. При этом разрушился носовой обтекатель, оголив антенну РЛС «Сокол-2».

Как уже говорилось, разработка истребителя-разведчика с двигателем АМ-9Ф (РД-9Ф) началась в соответствии с мартовским 1956 года постановлениями Правительства СССР. Самолет предназначался для ведения тактической и оперативно-тактической разведки в дневных условиях.

В соответствии с тактико-техническими требованиями самолет с двигателями М-9Ф, работающими на режиме форсажа, должен был развивать скорость 1400 км/ч на высоте 11 000 м (на максимальном режиме – 1250 км/ч) и подниматься на высоту 16 000 – 17 000 м. Максимальная дальность полета задавалась не ниже 3500 км, а практическая на высотах от 12 000 – до 14 000 м с крейсерской скоростью 600 – 700 км/ч и с 7-процентным остатком топлива – 3000 км, и находиться в воздухе до 3 часов. Як-27Р должен был подниматься на высоту 10000 м за 3 минуты. При этом задавалась длина разбега и пробега – не более 1000 м. В отличие от истребителя-перехватчика на нем предусматривалась установка 23-мм пушки с боекомплектом 50 патронов. Однако, как вы увидите дальше, реализовать все требования не удалось.

Для испытаний на опытном заводе № 115 в Москве построили две машины, причем первый из них (№ 01) переделали из истребителя Як-27. Первый этап заводских испытаний продолжался с 28 апреля по 30 августа 1956 г. Поскольку ведущим летчиком был Г.А. Тиняков, бортовым и ведущим инженеров инженером полетным испытаниям был К.Б. Бекирбаев, летчик облета В.М. Волков.

В октябре 1956 года самолет не приняли на испытания из-за невыполнения на нем ряда важных требований ВВС, наличия серьезных дефектов и недостаточного объема заводских испытаний. Самолет отправили на доработку и с 29 апреля по 22 июня провели контрольные заводские испытания. Ведущими на этом этапе были летчик В.Г. Мухин, ведущий инженер С.В. Фофанов и летчик облета В.М. Волков.

Фюзеляж опытного истребителя-разведчика Як-27Р в лаборатории средств спасения ОКБ-153.

После доработки машины, связанной с удлинением носков концевых сечений крыла и установкой новых серийных аэрофотоаппаратов АФЛ-340К и АФА-37, улучшения обзора из кабины штурмана и смещения центровки на четыре процента средней аэродинамической хорды вперед за счет перекомпоновки оборудования, в июне 1957 года ее повторно предъявили на государственные испытания. Но и на этот раз не прошло «гладко», поскольку на Як-27Р имелись существенные отступления от требований ВВС.

На самолете отсутствовали пушка НР-23 и связная КВ-радиостанция 1РСБ-70, не предусматривалась возможность воздушного фото- фафирования аэрофотоанпаратами, оснащенными объективами с фокусным расстоянием 70 и 50 см на качающейся установке АКАФУ. Устаревший прицел-визир ОПБ-1МА не обеспечивал решение задач воздушной разведки. Несмотря на усиление крыла, не были обеспечены безопасные запасы скоростей по реверсу элеронов и флаттеру, всасывающие каналы двигателей не защищены от попадания в них посторонних предметов при рулении, взлете и посадке самолета, не отработаны средства спасения экипаж;! в аварийной ситуации, которые не проходили летных испытаний.

Самолет в таком виде не мог служить образцом для серийного производства. Тем не менее, специалисты НИИ ВВС приняли Як-27Р для специальных испытаний фотооборудования, начатых 21 сентября 1957 г.

В ходе испытаний на первой машине 23 сентября летчик-испытатель B.C. Серегин (штурман Л.М. Богачев) при наборе высоты допустил ошибку, превысив максимально допустимую вертикальную скорость, и подошел близко к установленному ограничению приборной скорости 900 км/ч. На скорости 880 км/ч началась валежка. При парировании крена летчик не наблюдал за скоростью. Это привело к дальнейшему ее увеличению, и при 940 км/ч дал знать о себе реверс элеронов.

Борьба с креном сопровождалась продольной раскачкой машины, при которой была превышена десятикратная перегрузка, что привело к деформации элементов конструкции планера.

Узнав об этом инциденте, у меня невольно возник вопрос: Повторялись ли в биографии Серегина ситуации, вызванные его невнимательностью и нет ли здесь связи с его гибелью вместе с Ю.А. Гагариным на самолете УТИМиГ-15? Впрочем, это не версия, а лишь постановка задачи для исследователей.

Государственные испытания Як-27Р прекратили, выполнив четыре полета. Но этого оказалось достаточно, чтобы выявить пониженную резкость изображения при съемке неподвижным АФА-34/ОК, а при качании АКАФУ и вовсе было плохой. В итоге, ЦАГИ и ОКБ-115 в ноябре 1957 года решили первый опытный Як-27Р после замены крыла использовать только гая испытания фотооборудования, ограничив эксплуатационную перегрузку пятикратным значением, вместо ранее установленной шестикратной.

На втором самолете (эталоне завода №115) № 02 доработали межлонжеронную часть крыла, заменив между корневой и 21-й нервюрами дюралевую обшивку на стальную из 4-миллиметрового листа. Установили также жесткие законцовки, увеличившие размах крыла на 0,7 м, и более тяжелые противофлаттерные грузы.

13 апреля 1958 года Як-27Р в третий раз предъявили на государственные испытания. В контрольно-приемочном полете на воздушное фотографирование вновь дала о себе знать плохая резкость негативов. Для выяснения причин этого выполнили семь полетов, но все повторилось. Самолет на государственные испытания не приняли и в этот раз, но решили провести специальные испытания, проходившие с 14 июня по 9 июля 1958 г.

Опытный самолет Як-27Р во время специальных испытаний фотооборудования, 1958 г.

В заключении Акта по их результатам отмечалось:

1. Опытный самолет-разведчик Як-27Р №01 (…) не может обеспечить выполнение всех возложенных на него задач в основном по следующим причинам:

– не обеспечен выход в район разведки при сложных метеоусловиях на маршруте;

– не обеспечен точный выход на объект разведки;

– мало время непрерывного нахождения самолета на высотах более 11 000 м;

– невозможно эксплуатировать самолет с грунтовых аэродромов и с аэродромов 2 класса».

Выводы

1. а) на самолете не установлено предусмотренное тактико-техническими требованиями ВВС оборудование:

– автопилот;

– прицел-визир, обеспечивающий определение навигационных элементов в полете и точный выход на объект фотографирования и позволяющий при четырех и более кратном увеличении вести визуальную разведку и детальную ориентировку с больших ВЫСОТ;

– коротковолновая радиостанция;

– радиовысотомер больших высот;

– звукозаписывающий аппарат;

б) отсутствие радиолокационного прицела типа ПСБН-МА или «Инициатива-2» (установка на Як-27Р № 01 не предусмотрена ТТТ ВВС), обеспечивающего самолетовождение в сложных метеоусловиях и радиолокационную разведку объектов (…) сужает область боевого применения самолета;

в) ограничения, установленные генеральным конструктором ОКБ-115 для (…) Як-27Р № 01 по высоте включения форсажного режима работы двигателей (в наборе высоты не ниже 5000 м и в горизонтальном полете не ниже 11000 м по скорости полета (VnpH6<900 км/ч), вызванные отсутствием необходимых запасов скорости по реверсу элеронов и флаттеру крыла, а также отсутствием тормозных устройств, значительно снижают боевые возможности самолета.

2. По своим летно-техническим данным, специальному и фотооборудованию самолет позволяет в простых метеоусловиях днем производить:

а) на дозвуковых скоростях воздушное фотографирование отдельных объектов с маршрутов с высот до 16 000 м;

б) на сверхзвуковых скоростях воздушное фотографирование отдельных объектов с маршрутов с высот от 10000 до 14 500 м при числах М:

на высоте 12000 м- 1,23

на высоте 13000 м – 1,14 и

на высоте 14500 м – 1,06;

в) опытные колеса КТ-62 с дисковыми тормозами 880x230В в эксплуатации ненадежны и не пригодны для установки на Як-27Р».

Люк перспективной фотоустановки.

Люк плановых фотоустановок.

В том же году рассматривался вопрос об установке на разведчик телевизионной аппаратуры ближней разведки «Калий», но от этой идеи быстро отказались, сделав ставку на оборудование «Буревестник» аналогичного назначения.

Государст венные испытания Як-27Р проходили с 8 августа 1958-го но 11 февраля 1959 года на опытном самолете № 02.

Ведущими на этом этапе испытаний были инженер О.Н. Ямщикова, летчики П.Н. Белясник и П.Ф. Кабрелев, штурманы В.И. Волков и И.П. Сбоев. Летчики облета Б.М. Адрианов и С .А. Микоян.

В состав оборудования самолета входили: радиостанции УКВ – РСИУ-4В, КВ – 11РСБ-70 с приемником УС-9ДМ, радиокомпас АРК-5, «Сирена-2», ответчик СРО-2, маркерный радиоприемник МРП-56Л, радиовысотомер РВ-У, артиллерийская радиостанция Р-108. Вооружение включало пушку НР-23 с боезапасом 50 патронов и коллиматорный прицел ПКИ.

Як-27Р на войсковых испытаниях. 1960 г.

В блистере у штурмана находился прицел-визир ПВ-2, предназначенный для корректировки артиллерийского огня. Аэрофотоаппараты АФА-42/100, 70 и АФА-42/50 крепились на качающейся установке АКАФУ-33М.

Испытания показали, что характеристики Як-27Р не соответствовали постановлению Совета министров. В частности, скорость и дальность оказались ниже заданных. Не удовлетворяли заказчика и взлетно-посадочные характеристики. Жесткость крыла не соответствовала нормам прочности 1953 года, требовалось увеличить критическую скорость начала реверса элеронов.

В то же время, в акте по результатам государственных испытаний отмечалось, что в полете достигли скорости, соответствующей числу М=1,37 (видимо, это опечатка и следует читать М=1,17) на высоте 9500 м и четырехкратную перегрузку на высоте 4000 м, при этом деформаций планера не обнаружено. Там же говорилось, что «самолет во всем обследованном диапазоне скоростей горизонтального полета, набора высоты и планирования устойчив. «Ложка» наблюдается при числах М=0,92-0,97 и парируется отклонением стабилизатора и руля высоты».

Интересно впечатление летчика-испытателя о переходе через скорость звука. «Разгон самолета происходит как бы «с остановками», число М=0,97 держится в течение 1,5 минут, при этом отмечаются скачки в показаниях высотомера и вариометра. Первый скачок при переходе через число М= 1,0-1,02, второй – в районе числа М= 1,15-1,17. Усилия на ручке заметно переходят на давящие».

Следует пояснить, что в скачкообразных показаниях приборов нет ничего странного. Соединенные трубками с приемником воздушного давления они отражают явления, происходящие при его обтекании. Перемещение скачков уплотнения по поверхности ПВД и вызывало подобные «эффекты».

По результатам государственных испытаний специалисты рекомендовали запустить самолет Як-27Р в серийное производство, но с устранением выявленных дефектов и недостатков.

Весной 1959 года в НИИ ВВС на контрольные испытания предъявили серийный Як-27Р №0102 производства Саратовского завода №292. Испытания проходили с 14 апреля по 23 мая 1959 г. Ведущими на этом этапе были: инженер В.П. Синцов, летчик П.Н. Белясник, штурман В.И. Волков.

По сравнению с опытным Як-27Р № 02 на серийной машине в хвостовой части фюзеляжа установили тормозной парашют ПТ-5240-57 с площадью купола 15,5 м2 , сняли бронеспинку с сиденьем штурмана и перекомпоновали некоторое оборудование. Это привело к смещению центровки самолета назад от 3,6 до 1,6 процентов средней аэродинамической хорды (САХ) в зависимости от конфигурации машины. Тогда же смонтировали устройство механического открытия замка передней стойки шасси от рукоятки в кабине летчика, штырьевую антенну командной радиостанции РСИУ-4В разместили на киле, радиовысотомер малых высот РВ-У заменили на РВ-2, изменили расположение антенн 3-го диапазона ответчика опознавания СРО-2. На правом борту фюзеляжа установили шлейфовую антенну коротковолновой радиостанции 1РСБ-70М (усовершенствованная копия с американского бомбардировщика В-29). На опытном самолете № 02 эта антенна находилась на вертикальном оперении. Были и другие, но более мелкие изменения.

Кабина штурмана самолета Як-27Р с прицелом-визиром ПВ-2Р.

Кабина штурмана самолета Як-27Р без прицела-визира ПВ-2Р.

На серийном Як-27Р блистер визира ПВ-2 передвинули ближе к чашке сиденья штурмана на 32 мм, установили более удобное катапультное кресло штурмана с измененной привязной системой, гидравлический мотор ГМ-08 в устройстве перестановки стабилизатора заменили на ГМ-Зб. Кроме отмеченного оборудования на самолете имелись автоматический радиокомпас АРК-4, МРП-56П, «Сирена-2» и авиагоризонт АГИ-1.

Топливо размещалось в пяти баках: № 1 – 10075л, №2и№3 – 1635л, №4и№5 – 1945л.

В таком виде построили серию из 10 самолетов.

Как следует из заключения по результатам испытаний, серийный Як-27Р по основным летно-техническим данным и характеристикам устойчивости и управляемости практически не отличался от опытной машины и самолеты "первой серии можно было допустить к эксплуатации в строевой части после устранения на них выявленных недостатков.

В соответствии с июльским 1958 года распоряжением правительства Як-27Р запустили в серийное производство на Саратовском авиационном заводе. Документом, в частности, предписывалось изготовить в 1958 г. 11 самолетов, в 1959 и 1960 годах – не менее 100 и 150 соответственно.

В мае 1959 года завершились заводские испытания катапультных кресел К-5 (летчика) и К-7 (штурмана) с забралом, обеспечивавших аварийное покидание самолета членами экипажа в диапазоне высот от 150 м до практического потолка и скорости полета до 2000 км/ч. Однако на серийных Як-27Р ставились кресла без защиты летчика от набегающего потока воздуха.

Во время заводских испытаний не обошлось без жертв. В частности, при облете потерпели аварии самолеты № 0602 и 0504 из-за зависания оборотов двигателей.

6 сентября 1961 года на аэродроме Энгельс разбился Як-27Р №0314. Нарушение нормальной работы правого двигателя РД-9Ф, связанное с ростом температуры газов и падением оборотов, стоило жизни летчику-испытателю М.М. Чувину и штурману-испытателю Г.И. Горбатову.

В 1960 году летчики А.А. Щербаков (ЛИИ) и Г.Т. Береговой (НИИ ВВС) испытали Як-27Р на штопор и разработали рекомендации строевым пилотам по выводу' машины из этого сложного положения. В частности, было установлено, что после сваливания в штопор двигатели необходимо выключить во избежание перегрева и самопроизвольной их остановки. Запуск двигателей предписывалось производить после выхода из штопора на высотах и скоростях, рекомендованных инструкцией по запуску.

В 1958 году построили летающую лабораторию Як-27Р, предназначенную для отработки разведывательного оборудования самолета Як-28Р. Самолет оснастили радиолокационным бомбардировочным прицелом РБП-3, автопилотом АП-28 и дистанционным астрокомпасом ДАК-И.

В июле 1959 года ГКАТ принял решение об оборудовании на заводе № 292 в 1-м квартале двух серийных Як-27Р телевизионной разведывательно-корректировочной аппаратурой «Буревестник», разработанной в НИИ-380 ГКРЭ. Этому предшествовало указание заместителя председателя Совмина СССР от 1 июля и распоряжение министра обороны от 13 ноября 1959 г.

Фотоснимок аэродрома, сделанные с Як-27Р. Видны самолеты Ту-4 и Як-25.

Аппаратура предназначалась для наблюдения на наземном командном пункте изображения местности и объектов, над которыми пролетал разведчик и их фотографирования, а также визуальной корректировки огня артиллерии.

«Буревестник» установили на трех машинах №0407, 0507 и 0108, одновременно предусмотрев установку автопилота АП-28Н-1. Ддя этого, в связи с размещением двух телевизионных камер, изменили конструкцию и внешние обводы фюзеляжа между 24-м и 37-м шпангоутами, а для установки радиопередающей аппаратуры «Буревестника» – между шпангоутами № 8 (Аи № 14).

Кроме этого, перекомпоновали оборудование в кабине штурмана, с самолета сняли все фотооборудование, навигационный индикатор НИ-50ИМ, радиостанцию с приемником УС-9ДМ. Взамен радиокомпаса АРК-5 поставили АРК-54 и станцию «Свод».

Емкость топливного бака № 1 уменьшили на 330 л, а вместимость 4-го и 5-го баков увеличили на 155 л. В итоге запас топлива сократился на 165 л.

Самолет №0407 потяжелел на 740 кг по сравнению с серийным Як-27Р № 0102, а его нормальный взлетный вес (с учетом того, что недоливали 250 л горючего) достиг 12 020 кг, что на 370 кг было больше по сравнению с серийной машиной.

Заводские летные испытания самолета провели на заводе в Саратове в сентябре 1960 года, после чего машину передали в НИИ ВВС для специальных испытаний весной 1961 г. За этот период было выполнено восемь полетов, в которых эксплуатационная перегрузка не превосходила четырехкратной из-за ограничений, наложенных главным конструктором НИИ-380 – разработчиком «Буревестника».

В итоге признали, что самолет может быть использован лишь в качестве летающей лаборатории с ограничениями по скорости и числу М.

С 15 мая по 10 августа планировалось провести государственные испытания на базе 511-го орап 48-й ВА на аэродроме Буялык под Одессой, однако из-за обнаруженных дефектов они затянулись и завершились 18 октября 1961 г. Испытания подтвердили возможности аппаратуры, в целом соответствовавшей тактико-техническим требованиям ВВС. Но до внедрения «Буревестника» на строевых Як-27Р дело не дошло.

В соответствии с планом мероприятий по внедрению радиотехнической системы ближней навигации РСБН-2, утвержденным главнокомандующим ВВС 8 августа 1961 года, ее установили на Як-27Р № 1009- При этом с самолета сняли автоматический радиокомпас, радиовысотомер малых высот и маркерный радиоприемник. При облете машины в ходе приемки на испытания выявили много недостатков в РСБН-2 и в ее размещении. Пришлось вернуть АРК-10, установив его вместо АФА-2, и МРП-56П.

Испытания проходили с 19 января по 5 февраля 1963 года, но в качестве эталона самолет так и не приняли. Сказалась неустойчивая работа РСБН-2, а отсутствие радиовысотомера снижало безопасность полета.

В 1960-е годы испытывались Як-27Р с колес – но-лыжным шасси для эксплуатации с грунтовых ВПП и ночной разведчик Як-27РН.

В начале 1961 года планировалась модернизация Як-27РН для ведения разведки ночью с малых высот. Однако в связи с выработкой ресурса и проектированием более перспективного Як-28Р, все работы в этом направлении прекратили.

В апреле 1960 года в НИИ ВВС проходил контрольные испытания корректировщик артиллерийского огня Як-27Р № 0204, оборудованный доработанным прицелом-визиром ПВ-2Р. ПЬ их результатам приняли решение об установке ПВ-2Р на серийные разведчики. 31 мая этот самолет, пилотировавшийся летчиком Крыловым (47-й огран), при перелете в Одессу потерпел аварию, сев с заторможенными в воздухе колесами. На пробеге колеса «разулись» и от трения о бетонные плиты ВПП загорелись ступицы, изготовленные из магниевого сплава «Электрон». От огня возникшего в отсеке уборки главной опоры шасси вспыхнули фотопленка, в то время изготавливавшаяся из целлюлозы, и топливные баки. Самолет сгорел, но экипаж успел его покинуть.

Як-27Р на контрольных испытаниях, 1959 г.

Для увеличения дальности полета в 1962 году самолет № 0710 доработали устройством подвески под крылом двух дополнительных топливных баков весом по 81,5 кг.

В том же году летчик М.Х. Халиев и штурман ГА Митрофанов под руководством ведущего инженера В.П.Синцова провели специальные испытания доработанного Як-27Р. Испытания показали, что при сбросе подвесных топливных баков на приборной скорости 850 км/ч деформировалась обшивка правой консоли крыла между баком и гондолой двигателя, и оборвалась тяга заслонки противобледенительной системы. Дополнительные исследования показали, что безопасный сброс баков возможен в прямолинейном полете на приборных скоростях от 450 до 750 км/ч.

Подвесные топливные баки объемом по 1050 л начали устанавливать на разведчиках, начиная с 14 серии Як-27Р.

Для этого у переднего лонжерона между 21-й и 22-й нервюрами установили бомбовые замки БДЗ-56Е. При этом средние узлы навески элеронов перенесли с 26-й на 25 нервюры и установили передний и задний штыри бака. При полетах без подвесных баков замки закрывались обтекателями.

В 1963 году прошел контрольные испытания самолет №0317, выпущенный в 1962 г.

Самолет предъявили для оценки объединенной фотоустановки для плановой съемки. По сравнению с ранее испытывавшимся №0710 на нем колеса КТ-69 заменили на КТ-69/4 с шинами размером 880x230 мм. Вместо командной радиостанции РСИУ-4 поставили РСИУ-5 (Р-802), обеспечивавшую дальность радиосвязи с землей на удалении 360 км с высоты 10000 м.

Испытания показали, что, по сравнению техническими условиями ВВС 1962 года на поставку Як-27Р, машина потяжелела, но ее веса находились в пределах допусков. Правда, снизились максимальная скорость – на 15 км/ч, а практический потолок – на 450 м Хуже обстояло дело с дальностью полета. Без подвесных баков она сократилась на 380 км, что было связано как с ухудшением аэродинамики машины, за счет установки обтекателей, закрывавших узлы подвески дополнительных баков, так и с увеличением удельного расхода топлива двигателями. Дальность же полета с подвесными баками, сбрасывавшимися после выработки из них топлива, сократилась на 610 км.

В 1969 году на самолете Як-27Р № 0704 испытали командную радиостанцию дециметрового диапазона «Эвкалипт-СМб» и рекомендовали ее взамен РСИУ-4В.

В испытаниях семейства самолетов Як-27 принимали участие также летчики ОКБ-115 В.П. Смирнов, А.Л. Колосов, Ю.В. Петров, Г.М. Куркай.

Передающая антенна Як-27Р № 0407 оборудованного опытной разведывательно-корректировочной аппаратурой «Буревестник».

Серийное производство Як-27Р осуществлялось с 1958 года по 1962 г. За это время построено 16 серий в количестве 1б5 самолетов.

Самолеты последней 1б-й серии Як-27Р имели следующие основные конструктивные отличия от машин предыдущих выпусков.

Топографический аэрофотоаппарат АФА-37, имеющий высотность 10 000 м, которая ниже потолка самолета, с 12-й серии заменен аэрофотоаппаратом АФА-41/10, имеющим высотность 20 000 м. Турбохолодильная установка ТХА-300И из-за недостаточной производительности по холодной линии и ненадежности в эксплуатации ввиду частого выхода из строя подшипников турбины с самолета № 0607 заменена на ТХУ-1271 Б.

На самолетах с № 0201 по № 0402 установлена связная радиостанция 1РСБ-70М, а с самолета №0402 по 11-ю серию включительно – радиостанция 1РСБ-70Ж (Р-807), которая заменена радиостанцией «Аргон-С» (Р-835) с 12-й серии ввиду того, что ее высотность ниже потолка самолета: 1РСБ-70Ж имеет высотность 13 000 м, «Аргон-С» – 18000 м.

Приемник УС-9ДМ с 12-й серии заменен приемником УС-8, имеющим более удобный пульт управления, облегчающий настройку в воздухе на радиостанции других диапазонов.

Командная радиостанция РСИУ-4В (Р-801) на самолетах с № 0914 заменена командной радиостанцией РСИУ-5В (Р-802), так как радиостанция РСИУ-5В имеет 20 предварительно настраиваемых каналов, меньший вес и высотность 25000 м, а радиостанция РСИУ-4В – шесть предварительно настраиваемых каналов и высотность 20000 м.

Внутрисамолетное переговорное устройство СПУ-2, обеспечивающее только внутри- самолетную связь, с 8-й серии заменено на СПУ-7, с помощью которого, кроме внутри- самолетной связи, можно было управлять станциями РСИУ-5В, «Аргон-С», радиокомпасом АРК-5 и прослушивать специальные сигналы.

Як-27Р № 0407 оборудованный опытной разведывательно- корректировочной аппаратурой «Буревестник», 1961 г.

Серийные Як-27Р завод в Саратове начал выпускать с марта 1959 года и 11 мая первые три машины, пилотируемые летчиками-испытателями авиационной промышленности вместе со штурманами 47-го отдельного гвардейского разведывательного авиаполка (ограп) перегнали на аэродром Шаталово в Смоленской области. Спустя три дня туда перелетели еще четыре машины.

На изучение новой техники личным составом полка ушло менее месяца, и 5 июня начались полеты. Столь быстрому освоению материальной части способствовал опыт эксплуатации самолетов Ил-28Р, Як-25М и Як-25Р. В тот день после полета летчика-испытателя НИИ ВВС Глазунова, продемонстрировавшего ряд фигур сложного пилотажа, с разрешения заместителя командующего ВВС Московского военного округа первым вылетел командир полка полковник Е.Кравцов. В том же месяце начались массовые полеты на Як-27Р и к концу года самолет освоили 30 экипажей.

Главным событием в 47-м ограп в 1960-м году были войсковые испытания Як-27Р. проходившие с 10 апреля по 1 октября. В них участвовали десять Як-27Р, выпущенных в IV квартале 1959 года и 1-м квартале 1960 г.

Полеты осуществлялись с аэродрома Шаталово, а на боевое применение на полигон Кушалино – из Мигалово (г. Калинин, ныне Тверь). По программе войсковых испытаний летчики полка выполнили 321 полет общей продолжительностью 323 часа 12 минут.

Испытания показали, что установленные генеральным конструктором ограничения по приборной скорости (не более 880 км/ч) и безопасного катапультирования (750 км/ч) значительно сужают эксплуатационные возможности самолета, особенно на малых высотах На самолетах не было устранено большое количество недостатков и дефектов, выявленных на государственных испытаниях.

Прицел-визир ПВ-2Р, впервые установленный на самолете № 0204, доработанном в вариант корректировщика артиллерийского огня, вследствие принципиальных недостатков конструкции не обеспечивал выполнение задач воздушного фотографирования, визуальной разведки и определение навигационных элементов полета. В итоге использование ПВ-2Р на самолете признали нецелесообразным и пожелали установить визир с неограниченным полем зрения, жестко связанный с самолетом. Но другого прицела промышленность не создала, и пришлось довольствоваться тем, что имелось. Недостаточным был и ресурс двигателя – 100 часов.

Отсек с камерными установками Як-27Р № 0407 оборудованного опытной разведывательно- корректировочной аппаратурой «Буревестник».

По результатам войсковых испытаний заказчик сделал замечание, предложив промышленности оснастить Як-27Р радиолокационным прицелом РБП-3 и ночным оборудованием подсветки целей. Конструкторское бюро А.С. Яковлева пыталось решить поставленную задачу, но до оснащения самолета подобным оборудованием дело не дошло по независящим от ОКБ причинам.

Одновременно с войсковыми испытаниями с 13 по 20 июня экипажи полка участвовали в ученьях Сухопутных войск «Дон», выполнив 161 вылет.

Летом следующего года в исторический формуляр полка записали еще одно этапное событие. 9 июля 21 самолет Як-27Р прошел в плотном строю на высоте 125 м со скоростью 850 км/ч над летным нолем аэродрома Тушино. И хотя показ техники прошел без эксцессов, в процессе подготовки к нему пришлось поволноваться как представителям промышленности, так и наземным службам ВВС. Дело в том, что на двух Як-27Р периодически отказывало управление устройством перестановки стабилизатора и, как выяснилось происходило это из-за подгорания электрических контактов в переключателе. На одном разведчике отказало бустерное управление из-за разрушения шланга подвода гидравлической жидкости.

Парад в Тушино был первым и последним «массированным» применением Як-27Р, потребовавшим выучки летного состава полетам строем, несвойственной разведчикам. После воздушного парада НАТО присвоило самолету кодовое обозначение «Мэнгроув», что в переводе означает «Мангровое дерево».

Второе ЧП в 47-м ограп произошло в июне 1962 г. Во время ночных полетов у самолета старшего лейтенанта Пеганова (штурман старший лейтенант Балденков) на пробеге сложилось шасси. Следовавший за ним старший лейтенант Воробьев увидел лежащий на ВПП Як-27Р слишком поздно, и обе машины получили значительные повреждения. В итоге первый самолет отправили в качестве учебного пособия в техническое училище, а второй – на свалку.

Единственная трагедия полка, связанная с полетами на Як-27Р произошла во время учений 27 мая 1965 года. При подходе к аэродрому Екабпилс на самолете командира эскадрильи майора Суховерхова (штурман Каленчук) на высоте 5000 м остановились, видимо, из-за утечки топлива оба двигателя. Пытаясь перетянуть болотистую местность, летчик спланировал до высоты 1000 м и дал команду штурману покинуть самолет. После чего командир привел в действие механизм катапультирования, но летчик так и не отделился от кресла. Расследование катастрофы показало, что ее причиной стал конструктивно-производственный дефект – перекос объединенного разъема парашютного кислородного прибора. После этого случая кресла на всех Як-27Р доработали.

Поскольку речь зашла о 47-м ограп, то отмечу, что этот полк постепенно освоил Як-27Р, прослуживших до середины 1970-х годов, когда им на смену пришли МиГ-25РБ.

Экипажи 47 ограп занимались не только боевой подготовкой, отработкой различных упражнений и совершенствованием летной выучки, но и решением общегосударственных задач. В частности, засушливым летом 1972 года, когда несколько крупных областей европейской части СССР охватили лесные пожары, командование провело операцию «Лес». В те дни 1-я авиационная эскадрилья (аэ) осуществляла разведку лесных массивов, дислоцируясь на аэродроме Шаталово, а 2-я аэ действовала с аэродрома Дягилево (Рязань).

Приемная машина станции «Буревестник».

Радиопередатчик разведывательно-корректировочной аппаратуры «Буревестник».

Вслед за 47-м ограп, Як-27Р стали осваивать 98-й орап (аэродром Шаталово, Смоленской области), 48-й нижегородский ордена Суворова III степени ограп (аэродром Коло- мые, Прикарпатский военный округ), 164 отдельный гвардейский Керченский орап (дислоцировался в польском г. Бжег, северная группа войск), 193-й ограп и 511-й оран (аэродром Буялык, Одесский военный округ). Як-27Р входили в состав Группы советских войск в Германии (аэродром Вернойхен).

В ноябре 1960 года были подведены первые итоги эксплуатации Як-27Р в строевых частях, продемонстрировавшие достаточную надежность самолет а. Налет на отказ к тому времени довели до 14,5 часов, но это не значило, что полет следовало прекратить сразу после обнаружения неисправности. Отсутствовали тяжелые летные происшествия. Во всяком случае, летный и технический состав строевых частей давал хорошую оценку машине.

Летчики отмечали, что самолет в полете устойчив, прост в управлении и его взлет и посадка сложности не вызывают, а техники отмечали удобство в обслуживании.

Качество фотоснимков местности, сделанные с высот от 500 м и во всем диапазоне скоростей до практического потолка, как правило, нареканий не вызывало. В то же время командование строевых частей высказывало пожелания об установке на серийные самолеты, имевшие ночное оборудование, аэрофотокамер для съемки с более низких высот, радиолокационный прицел и увеличить дальность полета. Все эти вопросы постоянно находились на контроле специалистов ОКБ-115, устанавливалось, как вы уже знаете, новое оборудование, но до серийного производства удалось довести лишь вариант с увеличенной дальностью полета.

Главными причинами, тормозившими расширение состава разведывательного оборудования, были его большие вес и габариты и низкая надежность.

511-й полк дислоцировавшийся на аэродроме Буялык, потерял первый Як-27Р в I960 г. При заходе на посадку отказал правый двигатель и летчик ушел на второй круг с выпущенным шасси. В итоге самолет потерял скорость, свалился на крыло и упал вне аэродрома, но экипаж остался жив.

1 августа 1965 года первый Як-27Р потерял 48-й ограп. На самолете, пилотируемом старшим лейтенантом А.Б. Пшлицкнм, не выключился форсаж одного из двигателей. Парировать возникший разворачивающий момент не удалось, и экипаж покинул машину. Спастись удалось лишь штурману старшему лейтенанту Белянкину.

Три года спустя Як-27Р привлекались для разведки при вводе войск в Чехословакию.

Впоследствии потеряли еще четыре машины. Последняя катастрофа, унесшая жизни командира полка полковника Н.Н. Жигловича и штурмана полка, произошла в 1972 году, но на этот раз машина была не виновата. Причиной трагедии стала ошибка летчика.

О возможном столкновении самолета и аэростатического аппарата говорят много, документально был подтвержден лишь один. Произошло это в 164 ограп, в тором Як-27Р эксплуатировались с 1961-го по 1968 годы.

При выполнении полета в районе польского города Радемска Як-27Р на высоте 10000 м столкнулся с иностранным высотным зондом, занесенным туда ветром. От удара об кабину штурмана самолет разрушился, унеся его жизнь. Летчику повезло. Хотя он и потерял сознание, но был выброшен потоком воздуха вместе с катапультным креслом. К счастью, сработали все его механизмы, в том числе и автомат открытия парашюта. Летчик пришел в себя уже после приземления на берегу озера.

Самолеты первых 13 серий, поступившие в строевые части, имели гарантийный срок 300 часов но налету или два года, а начиная с 14-й серий – 400 часов. В 1969 году в НИИ ЭРАТ завершилась научно-исследовательская работа «Исследование эксплуатационной надежности самолетов Як-27Р>, по результатам которой были разработаны «руководящие указания об установлении самолетам технического ресурса, равного 1600 ч по полету».

Из 165 серийных машин до наших дней сохранилось лишь пять. По одному из них находятся в Монинском музее ВВС и на Ходынке в Москве, а три – в Германии. Один из самолетов примерно до середины 1970-х годов находился на военной кафедре Московского лесотехнического института в подмосковных Мытищах.

Первый отечественный сверхзвуковой фоторазведчик Як-27Р стал после Ил-28Р очередной ступенькой для перехода на более совершенные машины Як-28Р и МиГ-25РБ. Хотя самолет не полностью соответствовал требованиям военных начала 1960-х годов, но он сделал главное – на нем прошли хорошую школу, накопили необходимый опыт сотни специалистов ВВС, которым впоследствии было легче переходить на более совершенные и сложные разведчики.

Примечание.

1 По результатам ЗИ.

2 Удельный вес топлива 0,88 кг/л и 11440 кг – при удельном весе 0,875 кг/л, объем топлива – 4655л.

3 С подвесными баками.

4 С тормозным парашютом.

5 Сподвесными баками, согласно книге "Самолет Як-27Р, М„ 1965".

6 Топливо во внутренних баках.

7 Полет по потолкам, со сбросом подвесных баков и 7% остаткам топлива – 2380 км.

Як-27Р № 0710 на контрольных испытаниях, 1962 г.

Як-27Р – цельнометаллический мононлан со средним расположением крыла.

Фюзеляж – стрингерный полумонокок круглого поперечного сечения, переходящего в хвостовой части в эллиптическое. В носовой части фюзеляжа установлена мачта с приемником воздушного давления Г1ВД-7, плавно переходящая в конусообразный остекленный фонарь штурмана. Отсек фюзеляжа, ограниченный наклонным шпангоутом 4а, образует герметичную кабину штурмана, вход в которую осуществляется через верхний люк.

В отсеке, между шпангоутами №4а и 6, размещен фотоаппарат для перспективного воздушного фотографирования. Па правом и левом бортах отсека расположены фотолюки, открывающиеся с помощью электроприводов при фотографировании. В нижней части этого отсека расположена передняя нога шасси, закрывающаяся после уборки щитком и створками.

Шпангоуты № 6 и 10 ограничивают герметическую кабину летчика. Кабина летчика закрыта сверху остекленным фонарем, состоящим из козырька и сдвижной части. Лобовое стекло козырька выполнено из прозрачной брони с электрообогревом. За кабиной летчика, между шпангоутами №№ 10 – 14; 14 – 17; 17 – 19; 19 – 24 и 24 – 28, расположены отсеки мягких керосиновых баков, помещенные в специальных жестких контейнерах, являющихся частью конструкции фюзеляжа.

В нижней части фюзеляжа, между шпангоутами № 19 и № 24, размещена главная нога шасси, закрывающаяся после уборки щитком створками. Под контейнером керосинового бака № 5, между шпангоутами № 25 и 28, установлен топографический фотоаппарат АФА-41/10, объектив которого закрыт створками, открывающимися электромеханизмом во время фотографирования.

В отсеке между шпангоутами №№ 28 и 34 размещены два фотоаппарата для планового воздушного фотографирования. В нижней части этого отсека имеются два фотолюка, открывающиеся электроприводом при фотографировании. В хвостовой части фюзеляжа расположен отсек электро- и радиооборудования. Фюзеляж заканчивается управляемыми створками, между которыми расположен тормозной парашют ПТ-27, сбрасываемый в конце пробега.

Герметические кабины летчика и штурмана – вентиляционного типа, подача воздуха в кабины производится от 9-й ступени компрессоров двигателей через турбохолодильную установку ТХУ-1271Б (до самолета №0607 устанавливалась ТХА-300И), обеспечивающую необходимую температуру воздуха в кабинах.

Вход в кабину штурмана осуществляется через верхний люк с крышкой, открывающейся наружу. Фонарь летчика состоит из неподвижного козырька и сдвижной створки, для перемещения которой на бортах кабины и подфонарной раме фюзеляжа установлены направляющие рельсы.

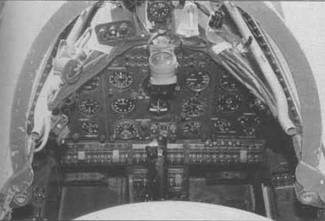

Приборная доска летчика самолета Як-27Р № 0710.

Левый борт кабины штурмана самолета Як-27Р№ 0710.

Правый борт кабины летчика самолета Як-27Р № 0710.

Фрагмент кабины штурмана.

В кабинах летчика и штурмана имеются катапультируемые сиденья, обеспечивающие покидание самолета экипажем при аварии в воздухе. Перед катапультированием летчик и штурман должны установить нога на подножки сиденья, сбросить фонарь при помощи кнопки аварийного сброса фонаря и крышку люка штурмана рычагом аварийного сброса крышки. Если при нажатии кнопки и рычага аварийного сброса фонарь или крышка люка не отделились от фюзеляжа, то для выстреливания необходимо предварительно вынуть воздушную предохранительную чеку из пироцилиндра при помощи рукоятки ручной разблокировки, расположенной на сиденье у заголовника.

Катапультирование каждого сиденья, осуществляется нажатием двух или одной ручек, расположенных на поручнях сиденья. Управление выстреливанием сидений имеет блокировку, устраняющую возможность одновременного катапультирования летчика и штурмана и столкновения их в воздухе при катапультировании. Освобождение от сидений в воздухе после катапультирования осуществляется с помощью автомата АД-3. Парашют раскрывается при помощи автомата КАП-3. В случае отказа КАП-3 летчик и штурман могут раскрыть парашют вручную.

Крыло – стреловидное двухлонжеронное, опирающееся на мощную поперечную балку, закрепленную в фюзеляже. Угол стреловидности крыла по линии 1/4 хорд равен 45 град.; поперечное V крыла – минус 5 град.; удлинение крыла-4,25.

Относительная толщина профиля в направлении полета изменяется от 4,2% у корня до 5% на конце крыла. Для устранения срыва пограничного слоя на верхней и нижней поверхностях консолей установлено по одному аэродинамическому ребру. В консольной части каждой половины крыла за аэродинамическим ребром носки профилей крыла выдвинуты вперед на 250 мм и загнуты вниз на 100 мм. Это технические решение исключало концевой срыв потока, уменьшало лобовое сопротивление при полете на больших углах атаки, улучшало аэродинамические характеристики самолета при полете на потолке на скоростях, близких к минимальным, и аэродинамическое качество на крейсерских режимах полета. На задней кромке каждой консоли имеются отгибные ножи, служащие для устранения, «валежки» самолета.

На крыле установлены посадочные щитки-закрылки и элероны. Элероны с весовой и аэродинамической компенсацией смещены на 1,3 м от конца к оси самолета. Левый элерон снабжен управляемым триммером, а правый – отгибным ножом. Заканчивается крыло обтекателями подкрыльных ног шасси и законцовками. В носовой части каждого обтекателя с большим выносом вперед установлен противофлаттерный груз, состоящий из герметической трубы, являющейся баллоном сжатого воздуха, стального груза и наконечника с приемником воздушного давления ПВД-7 на правой консоли и заглушкой на левой.

Фонарь летчика закрыт шторкой для слепых полетов. Самолет Як-27Р №0710.

Фонарь летчика с открытой шторкой для слепых полетов. Самолет Як-27Р№ 0710.

Установка магнитофона МИЗ-9 в кабине штурмана. Самолет Як-27Р№ 0710.

Фрагменты кинограммы сброса подвесных топливных баков.

Оперение – стреловидное с высоко расположенным управляемым стабилизатором. Стреловидность киля по линии 1/4 хорд 54 град., стабилизатора -55 град. Особенностью оперения является отсутствие триммера руля высоты и наличие управляемого стабилизатора. Диапазон изменения угла установки стабилизатора +4 град, относительно строительной горизонтали фюзеляжа.

Стабилизатор – двухлонжеронный, состоит из левой и правой половин, соединенных между собой поперечной балкой и траверсой механизма перестановки стабилизатора. Поперечная балка шарнирно укреплена на заднем лонжероне киля, и ось ее шарнира является осью вращения стабилизатора. Изменение угла установки стабилизатора обеспечивается вертикальным перемещением траверсы механизма перестановки стабилизатора, являющейся передним узлом крепления стабилизатора к килю. Механизм перестановки стабилизатора представляет собой винтовую и червячную пары, приводящиеся в движение гидромотором ГМ-36 через шестеренчатый редуктор.

Киль самолета – двухлонжеронный, крепится к фюзеляжу передним лонжероном и двумя узлами на заднем лонжероне. Верхняя законцовка киля выполнена из радиопрозрачного стеклотекстолита, на ней установлена антенна связной радиостанции Р-835.

Рули высоты и направления имеют аэродинамическую и весовую компенсацию. Руль направления состоит из двух половин – верхней и нижней. На нижней половине установлен управляемый триммер, а на верхней – отгиб- ной нож и стеклотекстолитовая законцовка с антенной радиостанции Р-836.

Шасси – велосипедного типа, состоит из главной, передней и двух подкрыльевых опор. Все опоры убираются назад по полету: передняя и главная – в фюзеляж, а подкрыльные – обтекатели на крыле. Передняя нога имеет управляемое колесо размером 600x155 мм. Разворот колеса осуществляется от педалей ножного управления самолетом через бустер, являющийся одновременно демпфером «шимми». Управление колесом блокировано со щитками-закрылками. На взлете и посадке при отклоненных щитках-закрылках угол поворота колеса передней ноги равен +12 град. На рулежке при убранных щитках-закрылках угол поворота переднего колеса равен +45 град. В убранном положении шасси отключается система управления поворотом переднего колеса. Главная опора шасси имеет два тормозных колеса КТ-69/4 размером 880x230 мм, снабженных антиюзовым устройством. Подкрыльные опоры шасси, снабжены колесами размером 310x135 мм.

Управление самолетом – одинарное, жесткое. В системы управления рулем высоты и элеронами по необратимой схеме включены бустеры БУ-8Ю, снимающие усилия с ручки управления самолетом. Создание усилий на ручке при пилотировании обеспечивается пружинными механизмами загрузки ручки и механизмами триммерного эффекта.

Управляемый триммер элеронов позволяет регулировать усилие на ручке от элеронов при полете с выключенным бустером или при выходе из строя гидросистемы. Управление триммерами элерона и руда направления, а также механизмами триммерного эффекта руля высоты и элеронов – электромеханическое.

Размещение командных приборов АФА в кабине штурмана. Самолет Як-27Р№ 0710.

Приборная доска штурмана самолета Як-27Р.

Управление рулем направления – прямое. В его проводку включен автомат курса АК-2А, который при выходе из строя одного из двигателей или разницы в оборотах двигателей автоматически парирует разворачивающий момент. Управление стабилизатором гидравлическое.

Силовая установка состоит из двух двигателей РД-9Ф 2-й серии, расположенных в гондолах под крылом. Форсажная камера двигателя опирается роликами на направляющие рельсы гондолы. Управление двигателями производится при помощи рычагов управления (РУД) и кнопок включения максимального и форсажного режимов, расположенных на РУДах. Запуск двигателей производится с помощью стартер-генератора ГСР- СТ-12000ВТ от аэродромного источника питания электроэнергии.

Надежный запуск двигателя в воздухе обеспечивается на высотах ниже 8500 м при скорости полета 400-650 км/ч по прибору при оборотах авторотации двигателя 22,5-31,5%. Надежный запуск двигателя РД-9Ф 1 -й серии обеспечивался на высотах ниже 7500 м при скорости по прибору 400-500 км/ч и при оборотах авторотации двигателя 16-27%.

Топливо размещено в пяти мягких баках емкостью 4665 л. Баки № 2 и № 3 образуют объединенный резервуар, являющийся расходным баком, из которого топливо непосредственно подается к двигателям двумя подкачивающими насосами. В керосиновом баке Ne 3 размещен бензиновый бак для пускового топлива. Из бака № 4 топливо попадает в бак № 5 самотеком. Перекачка топлива в расходный бак № 2 производится из бака № 1 одним насосом, а из бака № 5 – двумя насосами ПН-45Я, установленными на днищах баков. Для бесперебойного питания двигателей при перевернутом полете или при полете с отрицательными перегрузками в нижней части бака № 2 расположен отсек перевернутого полета.

Як-27Р (бортовой № 25, заводской № 0710) с двумя подвесными топливными баками. 1962 г.

Як-27Р на контрольных испытаниях 1963 г.

1 .Антенна II диапазона СРО-2. 2.Антенна I диапазона СРО-2. 3. Антенные коробки СРО-2. 4. Щиток управления радиокомпасом АРК-5. 5. Командный прибор АФП-42/50. 6. Прицел-визир. 7. Приборная доска штурмана. 8. СКП – командный прибор АФА-42/75 или АФА-42/100. 9. Командный прибор АФА-41/10. 10. Антенна III диапазона СРО-2. 11. Абонентский щиток СПУ-7. 12. Щиток управления УС-8. 13. Щиток ракет и обогрева кабин. 14. Щиток дистанционного управления Р-835. 15. Электрощиток штурмана. 16. Датчик температуры наружного воздуха. 17. Соединительная коробка НИ-50ИМ. 18. Щиток переменного тока. 19. Фотоаппарат для перспективной съемки. 20. Электрощиток пер спективного АФА. 21. Преобразователь 22. Преобразователь. 23. Передний щиток АФА. 24. Электрощиток реле и контакторов. 25. Центральный электрощиток. 26. Электрощиток реле питания. 27. Приборная доска летчика. 28. Прицел ПКИ с кронштейном. 29. Кислородный прибор КП-34Р. 30. Объединенный разъем. 31. Левый и правый распределительные электрощитки. 32. Патронная коробка. 33. Коррекционный механизм. 34. Керосиновый бак № 1. 35. Кран управления шасси. 36. Керосиновый бак № 2. 37. Антенна АРК-5. 38. Гидробак. 39 Бак для пускового бензина. 40. Керосиновый бак № 3. 41. Керосиновый бак № 4. 42. Электрощиток плановых АФА. 43. Автомат защиты. 44. Электромеханизм наклона рам плановых АФА. 45. Бустер управления рулем высоты. 46. Баллон системы аварийной перестановки стабилизатора. 47. Агрегаты компаса ГИК-1. 48. Приемо-передатчик РВ-2. 49. Электрощиток 36 в. 50. Кассета для сигнальных ракет. 51. Коммутационный блок. 52. Передатчик Р-835. 53. Гидромотор с редуктором. 54. Механизм перестановки стабилизатора. 55. Антенна радиостанции Р-835. 56. Антенна устройства защиты хвоста «Сирена-2». 57. Электрощиток аккумуляторный. 58. Датчик компаса ИД. 59. Аккумулятор 12САМ-28. 60. Бароспидограф малогабаритный. 61. Створки тормозного парашюта. 62. Инерционный замыкатель. 63. Антенна маркерного приемника МРП-56П. 64. Приемник УС-8. 65. Блок контрольный. 66. Контрольная коробка СРО-2. 67. Электрощиток подвесных топливных баков. 68. Приемник «Сирена-2». 69. Блок питания УС-8. 70. Радиостанция РСИУ-5В. 71. Преобразователь. 72. Приемная антенна радиовысотомера В-2. 73. Маркерный радиоприемник МРП-56П. 74. Блок питания приемника МРП-56П. 75. Шифратор. 76. Блок сопряжения «Сирена-2». 77. Антенная коробка СРО-2. 78. Приемо-передатчик СРО-2. 79. Кислородные баллоны. 80. Фотоаппарат для плановой съемки. 81. Передающая антенна радиовысотомера РВ-2. 82. Регулятор напряжения. 83. Фотоаппарат для топографической съемки. 84. Баллон с составом «35». 85. Фильтр тонкой очистки. 86. Бустер элеронов. 87. Отсек перевернутого полета. 88. Электрокран. 89. Автомат разгрузки насоса. 90. Гидроаккумуляторы. 91. Щиток контакторов переменного тока. 92. Антенна штыревая. 93. Преобразователь. 94. Автомат курса. 95. Электрощиток реле. 96. Турбохолодильная установка ТХУ-1271 Б. 97. Пушка НР-23. 98. Щиток РСИУ-5В. 99. Электрощиток запуска. 100. Автомат времени. 101. Дифференциальный механизм. 102. Усилитель СПУ-7. 103. Агрегаты обогрева стекла фонаря летчика. 104. Коробка форсажа. 105. Датчик указателя наклона перспективного АФА. 106. Бустер поворота колеса. 107. Релейно-распределительная коробка. 108. Датчик воздушной скорости. 109. Рамка радиокомпаса АРК-5. 110. Приемник АРК-5. 111. Щиток управления СРО-2. 112. Щиток управления перспективного АФА. 113. Пульт управления плановых АФА.

В таком виде Як-27Р (заводской № 0703) прибыл из строевой части в Монинский музей ВВС 30 июля 1972 г. Самолет построен в ноябре 1958 года и по 24 мая 1963 года налетал 420 часов. Ныне он находится в плачевном состоянии,о чем свидетельствуют смытые надписи, разбитые фонари и покореженные вандалами лючки.

Все топливные баки снабжены системой наддува от 9-й ступени компрессоров двигателей. При резком снижении с задросселиро- ванными двигателями наддув баков осуществляется за счет скоростного напора через наружный заборник, расположенный вверху на фюзеляже у шпангоута № 28.

Катапультируемые сиденья летчика и штурмана конструктивно выполнены одинаково за исключением механизма подтягивания плечевых ремней и подножек. Парашюты, как и на креслах предыдущих самолетов ОКБ располагались в чашке сидений.

Противопожарная система предназначена для ликвидации пожара в гондолах двигателей.

Гидросистема силовых цилиндров предназначена для уборки и выпуска шасси, щитков-закрылков, управления разворотом колеса передней ноги шасси, управления стабилизатором и цилиндрами створок реактивных сопел двигателя.

Гйдросистема управления самолетом предназначена для обслуживания бустеров элеронов и руля высоты. При выходе ее из строя питание бустеров элеронов и руля высоты можно осуществлять от гидросистемы силовых цилиндров.

Воздушная система самолета состоит из основной, аварийной и системы аварийной перестановки стабилизатора. Каждая из них снабжена индивидуальным баллоном сжатого воздуха. Основная система питается от баллона, установленного в нравом обтекателе подкрыльной ноги шасси, и обслуживает управление тормозами колес шасси, выпуск и сброс тормозного парашюта, перезарядку пушки, герметизацию кабин летчика и штурмана и принудительный сброс фонаря кабины летчика и крышки люка кабины штурмана, а также подтягивание привязных ремней летчика и штурмана.

Аварийная система питается от левого крыльевого баллона и предназначена для выпуска шасси, щитков-закрылков, установки дифференциального механизма управления поворотом переднего колеса во взлетно-поса- дочное положение при выходе из строя гидросистемы, а также для обслуживания тормозов колес главной ноги шасси и системы тормозного парашюта при выходе из строя основной воздушной системы или снижения давления в ней ниже 35 кГ/смг .

Фонарь кабины штурмана.

Фонарь кабины летчика.

Катапультируемое сиденье летчика.

Катапультируемое сиденье штурмана.

Главная опора шасси.

Аварийная система перестановки стабилизатора предназначена для перемещения стабилизатора из любого положения в посадочное (+1 град. 20 мин.) при выходе из строя гидросистемы.

Приборное оборудование включает в себя пилотажно-навигационные приборы и индикаторы контроля работы двигателей, топливной, гидравлической, воздушной и других систем самолета.

Радиотехническое оборудование включает связную радиостанцию Р-835 (до 12-й серии Р-807) с приемником УС-8 (до 12-й серии УС-9ДМ), командную радиостанцию РСИУ-5В (до самолета № 0914 РСИУ-4В) и внутрисамолетное переговорное устройство СПУ-7 (до 8-й серии СГ1У-2), автоматический радиокомпас АРК-5, радиовысотомер РВ-2 с приставкой опасной высоты РВ-2ПС-М и маркерный приемник МРП-56П. В его состав также входят ответчик опознавания СРО-2 с приставкой «Заря» и станция защиты хвоста «Сирена-2».

Фотооборудование самолета позволяет вести фотографирование отдельных объектов и маршрутов, как на дозвуковых, так и на сверхзвуковых скоростях полета всеми четырьмя фотоаппаратами днем при хорошей видимости. Фотоаппарат АФА-42/50, крепящийся к подвижной установке, дает возможность вести перспективное фотографирование на высотах от 2000 до 10000 м. Фотоаппарат АФА-41/10, установленный неподвижно предназначен для мелкомасштабной маршрутной как непрерывной, так и покадровой съемки. На высотах 300-400 м можно использовать АФА-41/10 для разведки незамаскированных объектов, а на высотах от 1000 до 16000 м – для привязки к карте снимков, произведенных плановыми фотоаппаратами АФА-42/75 или АФА-42/100, установленными на качающих установках АКАФУ-ЗЗМ, позволяющих производить плановое фотографирование с высот от 1000 до 16 000 м на дозвуковых скоростях и от 12 000 до 14 500 м – на сверхзвуковых скоростях полета. Фотографирование при маневрировании можно производить на высотах от 2000 до 14 000 м, причем при трехкратной вертикальной перегрузке резкость снимков ухудшается.

Передняя опора шасси.

Подкрыльевая опора шасси.

Для прицельного фотографирования в полете, а также для визуальной разведки местности и определения путевой скорости с высот более 1000 м в кабине штурмана установлен прицел-визир ПВ-2Р.

Высотное оборудование самолета включает два комплекта кислородного оборудования ККО-1М с высотно-компенсирующими костюмами ВКК-2М.

Электрооборудование самолета состоит из двух стартер-генераторов постоянного тока ГСР-СТ-12000ВТ, установленных на двигателях, и аккумулятора 12САМ-23.

Подвесной топливный бак.

Столик штурмана.

Воздушно-термическая противообледени- тельная система предназначена для обогрева передних кромок крыла, оперения, обечаек воздухозаборников двигателей и системы наддува баков. Отбор воздуха производится от 9-х ступеней компрессоров двигателей. При работающих двигателях горячий воздух к передним кромкам гондол подается непрерывно, а к передним кромкам крыла, оперения и заборнику воздуха системы наддува баков – после включения системы противообле- денения. Управление системой противообле- денения осуществляется как автоматически, так и вручную.

Вооружение состоит из пушки IIP-23, установленной на правом борту фюзеляжа внизу, между шпангоутами № 5 и № 12, с боезапасом 50 патронов. Управление стрельбой электрическое, перезарядка пушки электропневматическая. Система управления стрельбой сблокирована с правым фоголюком перспективного АФА. При открытом люке стрельба невозможна. Для стрельбы из пушки в кабине летчика имеетсЛсоллиматорный прицел ПКИ.

1. С.А. Микоян, Воспоминания военного летчика-испытателя, М., 2002.

2. журнал «Мир авиации»

3. Самолет Як-27Р, кн.2. Планер, Машиностроение, 1966

4. Инструкция по эксплуатации самолета Як-27Р, кн.1, 1961

5. Акт по результатам войсковых испытаний разведчика Як-27Р с РД-9ф, часть 2 – боевое применение, фотооборудование. I960 г.

6. Акт № 1/80 по результатам специальных ЛИ фотооборудования опытного самолета-разведчика Як-27Р по определению возможности ведения воздушной разведки. 1958 г.

7. Акт № 80 по результатам контрольных испытаний серийного самолета-разведчика Як-27Р № 0710 завода № 292. 1962 г.

8. Акт № 13 по результатам специальных ЛИ модифицированного самолета-разведчика Як-27Р № 0407 завода № 292 оборудованного опытной разведывательно-корректировочной аппаратурой «Буревестник» но проверке его устойчивости, управляемости и ограничений по скорости и перегрузке. 1961 г.

9. Акт № 30 по результатам специальных ЛИ самолета- разведчика Як-27Р №0710 с 2-мя подвесными баками по проверке его устойчивости, управляемости, расхода топлива, прочности и безопасности сброса баков. 1962 г.

Самолет Як-27Р в экспозиции Моиинского музея ВВС.

Самолет Як-27Р на Ходынском поле в Москве.

Михаил ОРЛОВ
