Мы находимся в такой ситуации, когда 80 % территории Москвы по техническим причинам невозможно присоединить.

(Анатолий Чубайс «Энергетика и промышленность России», 2006, № 6)

Подключение дополнительных мощностей с точки зрения технологического подключения к электросетям следует рассматривать как присоединение вновь смонтированных или реконструируемых электроустановок.

Вследствие этого приобретение дополнительной мощности связано не только со значительными финансовыми затратами, но и с техническими проблемами по выполнению ТУ электросетевой компании (переоборудование ВРУ, прокладка КЛ и др.), поскольку помимо платы за право подключения электросетевые компании в своих ТУ часто выставляют заявителям на присоединение мощности кабальные условия, такие как строительство подстанции, прокладка КЛ и т. д.

Такая стратегия энергетических компаний ведет к снижению надежности электроснабжения и технико-экономических показателей работы электрических сетей.

Необходимость в дополнительной мощности квартир и нежилых помещений (бывших квартир) зачастую связана с перепланировкой помещений. Перепланировка помещений связана со сложной процедурой оформления и согласования с множеством организаций большого комплекта документов.

В Московском регионе документом, разрешающим перепланировку помещения, является решение Окружной межведомственной комиссии. Подготовка документов для согласования перепланировки производится в соответствии с Законом города Москвы от 29 сентября 1999 г. № 37 «О порядке переустройства помещений в жилых домах на территории города Москвы» и распоряжением мэра Москвы от 31 июля 1996 г. N 166/1-РМ «Об упорядочении проведения переоборудования и перепланировки жилых и нежилых помещений в жилых домах г. Москвы».

Для потребителей электрической энергии, расширяющих свое электрохозяйство и нуждающихся в дополнительной мощности, ее подключение к электросетям энергоснабжающей организации осуществляется на основании договора по оказанию услуги по технологическому присоединению с оплатой присоединяемой дополнительной мощности и выполнением ТУ электросетевой организации.

Потребитель должен по возможности максимально точно определить дополнительную величину присоединяемой мощности на основе следующих положений.

Следует знать, что в разрешениях на присоединение мощности указываются две ее величины: установленная мощность (в кВт) и единовременная нагрузка (в кВА).

Установленная (присоединенная) мощность представляет собой величину суммарной мощности трансформаторов абонента (или его электроприемников), присоединенных непосредственно к электросети энергоснабжающей организации. Расчет установленной мощности производится по паспортным данным электрооборудования.

Единовременная нагрузка представляет собой максимально возможную (разрешенную) одновременно включенную в сеть мощность абонента.

На практике часто приходится иметь дело с потребляемой мощностью, которая представляет собой общую мощность, получаемую устройством или совокупностью устройств. Единой методики расчета величины потребляемой мощности нет. Для каждого типа электроприемника ее величина определяется в соответствии с характером нагрузки этого приемника.

Например, потребляемая мощность на отопление и горячее водоснабжение принимается равной установленной мощности электронагревательных устройств.

Потребляемая мощность одной розетки принимается равной 1,3 кВт. Каждая последующая розетка увеличивает расчетную потребляемую мощность Р_потр на 10 %, то есть

Р_потр. = 1,3 (1 + 0,1 (n – 1)), кВт, (3)

где n – число розеток.

Плата за подключение взимается только за подключаемую единовременную нагрузку (в кВА). Кроме того, параметры защитной и коммутационной аппаратуры также выбираются исходя из величины единовременной нагрузки (а не установленной мощности).

Потребителю нет необходимости подавать заявку на максимальную величину единовременной нагрузки: это величина в принципе непроверяемая, поскольку весь дальнейший расчет и контроль осуществляется уже со стороны энергосбытовой организации по другой величине – по потребляемой электроэнергии (в кВт-ч).

Однако при этом следует учитывать следующие два ограничивающих фактора:

параметры защитной и коммутационной аппаратуры, расчет которых производится исходя из разрешенной единовременной нагрузки;

договорные величины потребляемой электроэнергии, заявка на которые ежегодно представляется в энергосбытовую компанию (форма такой заявки приведена в прил. 6).

Тем не менее указанные технические проблемы, как показала практика, решаются достаточно просто.

Требования к выбору защитной и коммутационной аппаратуры по условиям короткого замыкания регламентируются действующими Правилами устройства электроустановок (ПУЭ).

В наиболее распространенных четырехпроводных сетях напряжением до 1 кВ с глухозаземленной нейтралью трансформатора (в системах TN) время автоматического отключения питания не должно превышать следующие значения (ПУЭ, п. 1.7.79), для номинального фазного напряжения:

U_ф = 127 В – 0,8 с;

U_ф = 220 В – 0,4 с;

U_ф = 380 В – 0,2 с;

U_ф > 380 В – 0,1 с,

где U_ф – фазное напряжение электроустановки, В.

Приведенные значения времени отключения считаются достаточными для обеспечения электробезопасности. В цепях, питающих распределительные, групповые, этажные и другие щиты и щитки, время отключения не должно превышать 5 с.

Для обеспечения такого условия при защите сетей автоматическими выключателями, имеющими только электромагнитный расцепитель (отсечку), при отсутствии заводских данных для автоматических выключателей с номинальным током до 100 А кратность тока КЗ относительно уставки следует принимать не менее 1,4, а для автоматических выключателей с номинальным током более 100 А – не менее 1,25.

В этих сетях с целью обеспечения автоматического отключения аварийного участка проводимость фазных и нулевых проводников должна быть выбрана такой, чтобы при замыкании на корпус или на нулевой защитный проводник возникал ток КЗ (I_КЗ), превышающий не менее чем:

в 3 раза ток плавкого элемента ближайшего предохранителя;

в 3 раза номинальный ток нерегулируемого расцепителя или уставку тока регулируемого расцепителя автоматического выключателя (I_авт), то есть

где Z_П и Z_T – полные сопротивления, соответственно, петли «фаза-нуль» и трансформатора, Ом.

Ток КЗ представляет собой сверхток, появляющийся в результате КЗ, вызываемого повреждением или неправильным соединением в электрической цепи.

Что же касается договорных величин электропотребления, то потребителю электрической энергии следует знать, что дополнительная плата за них не взимается. Однако при превышении заявленных договорных величин оплата электроэнергии в пределах заявленных величин осуществляется по действующему тарифу, а превышенная величина оплачивается по повышенной ставке, рассчитываемой по следующей формуле:

С_э = (ДЭ_д · Т_э) + (ДЭ_с •Т_э •k_э), (5)

где С_э – стоимость потребленной абонентом электроэнергии (с учетом субабонентов) в расчетном периоде;

ДЭ_д – количество электрической энергии, потребленной абонентом (с учетом субабонентов) в расчетном периоде в пределах договорных величин, установленных приложением к договору энергоснабжения;

ДЭ_с – количество электрической энергии, потребленной абонентом (с учетом субабонентов) в расчетном периоде сверх договорных величин, установленных приложением к договору энергоснабжения;

Т_э – действующий(-ие) в расчетном периоде тариф(-ы) на электрическую энергию, установленный(-ые) органами, осуществляющими государственное регулирование тарифов;

к_э – коэффициент, учитывающий потребление абонентом электрической энергии (с учетом субабонентов) в расчетном периоде сверх согласованного сторонами. Например, в ОАО «Мосэнергосбыт» этот коэффициент составляет от 1,05 до 1,5 в зависимости от размера превышения договорной величины потребления электроэнергии.

Количество потребленной абонентом (с учетом субабонентов) электрической энергии определяется на основании данных приборов и средств учета или в порядке, установленном договором энергоснабжения.

В остальном к потребителю электрической энергии, расширяющему свое электрохозяйство, в части подключения к электросети энергоснабжающей организации (или к балансодержателю сети, если подключение или расширение мощности осуществляется субабонентом) предъявляются те же требования, что и в случае вновь смонтированной электроустановки.

Следует знать, что если при увеличении мощности действующей электроустановки реквизиты и название организации, а также форма собственности остались прежними, то для перезаключения договора энергоснабжения необходимо оформить следующие документы:

разрешение на присоединение мощности с учетом ее дополнительной величины;

АРБПиЭО;

проект (схему) электроснабжения, согласованный в установленном порядке;

правоустанавливающие документы, подтверждающие право собственности либо иного законного основания владения энергопринимающим устройством.

При этом допуск электроустановки в эксплуатацию органом Ростехнадзора и ее техническое освидетельствование не требуются.

В случае если заказчик обратился за дополнительной мощностью в период действия договора, при изменении установленной платы за технологическое присоединение с него взимается разница между уплаченной им суммой и величиной платы за технологическое присоединение, установленной на текущий момент.

С каждым годом бытовые условия граждан улучшаются, усложняется и совершенствуется внутренний дизайн квартир, наращивается необходимая электрическая мощность. В связи с этим у граждан возникает потребность в дополнительной мощности, что связано, как правило, с необходимостью непосредственного подключения квартиры к электрощитовой жилого дома (а не к квартирному стояку).

Нормативная установленная (присоединенная) мощность в квартире составляет порядка 10 кВт. Но в современных квартирах она достигает 25–50 кВт при единовременной нагрузке не менее 15 кВА. Это уже практически невозможно обеспечить однофазным напряжением 220 B, используя существующий ввод от квартирного стояка с проводами малого сечения (по существующим нормативам суммарное потребление электроприемников не должно превышать 3 кВт для квартир с газовыми плитами и 7 кВт с электроплитами). При превышении суммарной мощности электроприемников квартиры порядка 11 кВт необходима организация трехфазного питания напряжением 380/220 В. Помимо прочих достоинств трехфазного питания появляется возможность равномерно распределить нагрузки квартиры по каждой из трех фаз, что позволяет избежать неравномерного распределения нагрузок и, следовательно, возможного перегрева внутренней электросети квартиры и пожара.

В этом случае электроснабжение квартиры должно осуществляться отдельной питающей линией от ВРУ (электрощитовой) жилого дома, что фиксируется в разрешении (ТУ) на присоединение мощности.

В соответствии с постановлением Правительства РФ от 27 декабря 2004 г. № 861 присоединяемая мощность до 15 кВт на коммунально-бытовые нужды подлежит оплате в размере 5,5 МРОТ, что является вполне приемлемым для заявителей на дополнительную мощность – физических лиц (собственников жилых квартир).

Нетрудно догадаться, что такая мизерная плата не может в полной мере устраивать электросетевые компании, вследствие чего дополнительная мощность заявителей – собственников квартир они стали ограничивать до минимума.

Например, в Московском регионе электросетевая компания, на наш взгляд, необоснованно стала ограничивать единовременную нагрузку заявляемой мощности до 1,7 и/или 2 (реже 3) кВА. Нереальность такой величины мощности для обычной трех-, двух– и даже однокомнатной квартиры очевидна.

Основанием для отказа в расширении мощности жилых квартир до необходимой величины послужил «Свод правил по проектированию и строительству. Проектирование и монтаж электроустановок жилых и общественных зданий. СП 31-11-2003», введенный с 01.01.2004 г. Правила юридически не зарегистрированы и вряд ли пригодны для применения во всех многочисленных случаев подключения дополнительной мощности квартир. Но что есть, то есть; поэтому ниже приводятся основные положения из раздела 6 этих правил «Расчетные электрические нагрузки».

Удельная нагрузка электроприемников квартир (кВт/ квартиру) принимается по табл. 12 в зависимости от числа квартир жилого дома и типа кухонных плит. Удельные нагрузки установлены с учетом того, что расчетная неравномерность нагрузки при распределении ее по фазам трехфазных линий и вводов не превышает 15 %.

Из данных таблицы вытекает исключительно мрачная перспектива для граждан, желающих улучшить свои бытовые условия и получить в электросетевой компании разрешение на присоединение дополнительной мощности.

Например, из таблицы следует, что в 100-квартирном жилом доме с газовыми плитами мощность квартиры не должна превышать 0,85 кВт (!), а с электрическими плитами -1,5 кВт (!), в то время как мощность одной лишь электрической плиты равна 5,6 кВт, а еще в квартире имеются холодильник, телевизор и, наряду с электрическим освещением, еще многие другие электротехнические приборы.

Приведенные в таблице удельные расчетные нагрузки квартир, кроме того, учитывают нагрузку освещения общедомовых помещений (лестничных клеток, подполья, технических этажей, чердаков и т. д.), а также нагрузку слаботочных устройств и мелкого оборудования (щитки противопожарных устройств, автоматики, учета тепла и т. п., зачистные устройства мусоропроводов, подъемники для инвалидов).

Удельные расчетные нагрузки приведены для квартир средней общей площадью 70 м² (квартиры от 35 до 90 м²) в зданиях по типовым проектам.

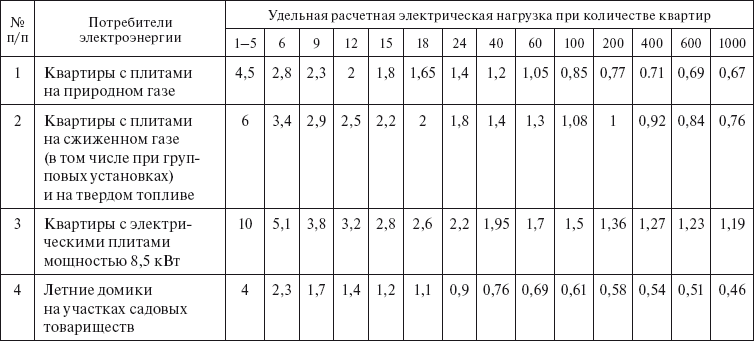

Таблица

Удельная расчетная электрическая нагрузка электроприемников квартир жилых зданий, кВт/квартиру

Примечание.

Удельные расчетные нагрузки для числа квартир, не указанного в таблице, определяются путем интерполяции.

Расчетные нагрузки для квартир с повышенной комфортностью следует определять в соответствии с заданием на проектирование или в соответствии с заявленной мощностью и коэффициентами спроса и одновременности, приведенными в табл. 13 и 14.

Таблица 13

Коэффициенты спроса для квартир повышенной комфортности

Таблица 14

Коэффициент одновременности к_о

Удельные расчетные нагрузки не учитывают покомнатное расселение семей в квартире. Кроме того, в них не учитываются общедомовая нагрузка (кроме освещения, см. выше), осветительная и силовая нагрузка встроенных (пристроенных) помещений общественного назначения, нагрузка рекламы, а также применение в квартирах электрического отопления, электроводонагревателей и бытовых кондиционеров (кроме элитных квартир).

Для определения при необходимости значения утреннего или дневного максимума нагрузок следует применять коэффициенты: 0,7 – для жилых домов с электрическими плитами; 0,5 – для жилых домов с плитами на газообразном и твердом топливе.

Электрическую нагрузку жилых зданий в период летнего максимума нагрузок можно определить, умножив значение нагрузки зимнего максимума на коэффициенты:

0,7 – для квартир с плитами на природном газе;

0,6 – для квартир с плитами на сжиженном газе и твердом топливе;

0,8 – для квартир с электрическими плитами.

Расчетные данные, приведенные в табл. 12, могут корректироваться для конкретного применения с учетом местных условий. При наличии документированных и утвержденных в установленном порядке экспериментальных данных расчет нагрузок следует производить по ним.

Нагрузка иллюминации мощностью до 10 кВт в расчетной нагрузке на вводе в здание учитываться не должна.

Расчетная нагрузка питающих линий, вводов и на шинах РУ 0,4 кВ ТП от электроприемников квартир повышенной комфортности Р_{р кв} определяется по следующей формуле

Р_{р. кв} = Р_кв n k_о, (6)

где Р_кв – нагрузка электроприемников квартир повышенной комфортности;

n – количество квартир;

k_о – коэффициент одновременности для квартир повышенной комфортности.

Расчетная нагрузка питающих линий, вводов и на шинах РУ 0,4 кВ ТП от общего освещения общежитий коридорного типа определяется с учетом коэффициента спроса к_с, принимаемого в зависимости от установленной мощности светильников Р_у, приведенной ниже:

до 5 кВт – 1,0 свыше 25 до 50 кВт – 0,7

свыше 5 до 10 кВт – 0,9 свыше 50 до 100 кВт – 0,65

свыше 10 до 15 кВт – 0,85 свыше 100 до 200 кВт – 0,6

свыше 15 до 25 кВт – 0,8 свыше 200 кВт – 0,55.

Расчетная нагрузка Р_{р. р}, кВт, групповых и питающих линий от электроприемников, подключаемых к розеткам в общежитиях коридорного типа, определяется по следующей формуле

Р_{р. р} = Р_уд n_р k_{о. р}, (7)

где Р_уд – удельная мощность на 1 розетку при числе розеток до 100, принимаемая равной 0,1, свыше 100 -0,06 кВт;

n_р – число розеток;

k_{о. р} – коэффициент одновременности для сети розеток, определяемый в зависимости от числа розеток:

до 10 розеток – 1,0

свыше 10 до 20 – 0,9

свыше 20 до 50 – 0,8

свыше 50 до 100 – 0,7

свыше 100 до 200 – 0,6

свыше 200 до 400 – 0,5

свыше 400 до 600 – 0,4

свыше 650 – 0,35.

Расчетная нагрузка питающих линий Р_{р пл}, кВт, вводов и на шинах РУ 0,4 кВ ТП от бытовых напольных электрических плит общежитий коридорного типа определяется по следующей формуле

Р_{р. пл} = Р_пл n_пл k_{с. пл}, (8)

где Р_пл – установленная мощность электроплиты, кВт;

n_пл – число электроплит;

k_{с. пл} – коэффициент спроса, определяемый в зависимости от числа присоединенных плит, который должен приниматься:

1,0 – при 1 плите

0,9 – при 2 плитах

0,4 – при 20 плитах

0,2 – при 100 плитах

0,15 – при 200 плитах.

Коэффициенты спроса даны для электроплит с четырьмя конфорками. При определении коэффициента спроса для плит с тремя конфорками число плит следует учитывать с коэффициентом 0,75, с двумя – с коэффициентом 0,5.

Определение коэффициента спроса для числа плит, не указанного выше, производится интерполяцией.

Расчетная нагрузка вводов на шинах 0,4 кВ ТП при смешанном питании от них общего освещения, розеток, кухонных электрических плит и помещений общественного назначения в общежитиях коридорного типа определяется как сумма расчетных нагрузок питающих линий, умноженная на 0,75.

Расчетная нагрузка линии питания лифтовых установок Р_{р. л}, кВт, определяется по следующей формуле

где k_{с. л} – коэффициент спроса, определяемый по табл. 15 в зависимости от количества лифтовых установок и этажности зданий;

n_л – число лифтовых установок, питаемых линией;

P_пi – установленная мощность электродвигателей /-го лифта по паспорту, кВт.

Таблица 15

Коэффициент спроса для числа лифтовых установок

Примечание.

Коэффициент спроса для числа лифтовых установок, не указанных в таблице, определяется интерполяцией.

Мощность резервных электродвигателей, а также электроприемников противопожарных устройств и уборочных механизмов при расчете электрических нагрузок питающих линий и вводов в здание не учитывается, за исключением тех случаев, когда она определяет выбор защитных аппаратов и сечений проводников.

Для расчета линий питания одновременно работающих электроприемников противопожарных устройств к_с принимается равным 1. При этом следует учитывать одновременную работу вентиляторов дымоудаления и подпора воздуха, расположенных только в одной секции.

Расчетная нагрузка жилого дома (квартир и силовых электроприемников) Р_{р.ж. д}, кВт, определяется по следующей формуле

Р_{р.ж. д} = Р_кв + 0,9 Р_с, (10)

где Р_кв – расчетная нагрузка квартир, кВт;

Р_с – расчетная нагрузка силовых электроприемников, кВт.

Часто бытовые потребители (граждане) задают вопрос: могут ли они заключать договоры энергоснабжения не с гарантирующим поставщиком (например, с ОАО «Мосэнерго-сбыт»), а с другими сбытовыми организациями, от сети которых они питаются (например, от сети вводного устройства жилого дома). Ответ на такой вопрос, на наш взгляд, может быть следующим.

Граждане, проживающие в многоквартирных жилых домах, в соответствии с постановлением Правительства РФ «О порядке предоставления коммунальных услуг гражданам» и на основании Жилищного кодекса РФ могут заключать договоры оказания коммунальных услуг электроснабжения с их исполнителями (ДЕЗ, ТСЖ, Управляющая компания и др.).

Если же граждане являются владельцами частного жилого дома или самостоятельно управляют многоквартирным жилым домом, то они должны заключать договоры энергоснабжения только с поставщиками электроэнергии розничного рынка, как правило, с Гарантирующим поставщиком электроэнергии.
