Заявление-обязательство о возложении ответственности за безопасную эксплуатацию электроустановок

Формулы для определения реактивной мощности

Таблица П2.1

Формулы для определения РМ, потребляемой электроприемниками и генерируемой источниками

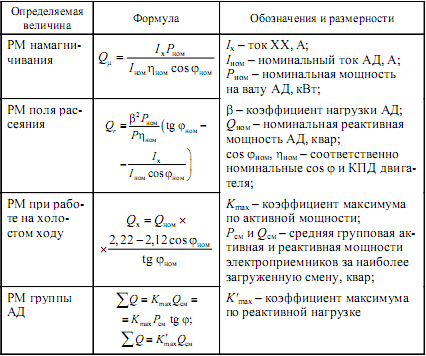

Таблица П2.2 Формулы для определения РМ, потребляемой АД, по каталожным данным

Форма акта допуска в эксплуатацию электроустановок

Разрешение № _

на подключение энергоустановки

Начальнику _____________________

Управление «____________Ростехнадзор» на основании акта осмотра

от ____________ № ______вновь сооруженной (реконструированной)

электрической (тепловой) установки, принадлежащей _________________

Источник питания _______________________________________________

разрешает подключить энергоустановку ______________________________

(ее полное наименование) к _

Согласно «Методическим указаниям по допуску в эксплуатацию новых и реконструированных электрических и тепловых энергоустановок», организация, подключившая новую или реконструированную энергоустановку, письменно в трехдневный срок сообщает в Управление Ростехнадзора в субъекте Российской Федерации о включении энергоустановки.

Руководитель ___________________________________________________

(должность, Ф.И.О.)

Примерная поэтапная схема оформления и заключения договора энергоснабжения в системе ОАО «Мосэнерго»

Анкета

потребителя электрической энергии

* Форма собственности (выбрать из нижеперечисленных): 1 – федеральная; 2 – муниципальная; 3 – АО; 4 – частная; 5 – МП; 6 – ТОО; 7 -иностранная; 8 – совместная с иностранной; 9 – дипкорпус; 10 – частная совместно с государственной; 11 – иная.

** Источник финансирования (выбрать из нижеперечисленных): 1 – федеральный бюджет; 2 – бюджет г. Москвы; 3 – бюджет административных округов г. Москвы; 4 – бюджет муниципальных округов г. Москвы; 5 – бюджет Московской области; 6 – районный или городской бюджет; 7 – самостоятельное финансирование; 8 – иные виды финансирования.

Маркировка щитков электронных счетчиков

На каждом счетчике должна быть (при необходимости) следующая информация:

название или фирменный знак изготовителя (если требуется, то и место изготовления);

обозначение типа (если требуется, то и место установки знака приемочного испытания);

число фаз и число проводов цепи, для которой предназначен счетчик (однофазная двухпроводная, трехфазная трехпроводная, трехфазная четы-рехпроводная). Данная маркировка может быть заменена графическими обозначениями, приведенными в ГОСТ 25372);

заводской номер и год изготовления. Если заводской номер указан на щитке, прикрепленном к кожуху, то он должен быть указан также на цоколе счетчика;

номинальное напряжение по одной из следующих форм: число элементов, если их больше одного, и напряжение на зажимах цепи(ей) напряжения счетчика;

номинальное напряжение сети или вторичное напряжение трансформатора напряжения, к которому присоединяется счетчик (примеры маркировки приведены в табл. П7.1);

Таблица П7.1

Маркировка напряжения

для счетчиков непосредственного включения номинальный и максимальный токи, выраженные, например, таким образом: 5-60 А или 5 (60) А для счетчиков с номинальным током 5 А и максимальным током 60 А;

для трансформаторных счетчиков номинальный вторичный ток трансформатора(ов), к которому(ым) счетчик может быть подключен, например.. ./5 А. Номинальный и максимальный токи счетчика могут быть включены в обозначение типа;

номинальная частота в герцах;

постоянная счетчика, например… х (Вт-ч)/имп или имп/(кВт-ч); обозначение класса точности счетчика; нормальная температура, если она отличается от 23 °С; знак двойного квадрата для счетчиков класса защиты II в изолирующем корпусе.

Если счетчик специального типа (например, в случае многотарифного счетчика, если напряжение переключающего устройства отличается от номинального напряжения), то это должно быть указано на щитке или на отдельной табличке.

Если счетчик, учитывающий энергию, включен через измерительные трансформаторы, коэффициенты трансформации которых учтены постоянной счетчика, то коэффициенты трансформации должны быть также отмаркированы.

Допускается также использовать стандартные выражения по ГОСТ 25372-82 «Счетчики электрической энергии. Условные обозначения».

На съемных щитках универсальных трансформаторных счетчиков должны быть нанесены надписи: «№»; «Тр-р тока»; «Тр-р напряжения»; «К… » (множитель трансформаторов, равный произведению коэффициентов трансформации).
