Стекло является одним из важнейших материалов, который известен человечеству с давних времен. Оно используется в основном при строительстве дома (различные витражи, обустройство окон и балконов и т. д.), а также в декоративных целях.

Благодаря тому что стекло хорошо плавится, оно прекрасно используется при изготовлении различной посуды. Именно поэтому данный материал считается ценным (в практических целях).

Кому не известно стекло и изделия из этого хрупкого и красивого материала? В наше время без него практически невозможно обойтись. Сейчас даже трудно представить себе существование исторического периода, когда стекло не было известно человеку. Современные ученые с уверенностью доказывают, что превращать особым способом приготовленную смесь в вязкую массу сероватого оттенка, преобразующуюся после охлаждения в твердый материал, люди научились за несколько тысяч лет назад. Это подтверждено археологическими раскопками, во время которых на территории Египта, Древней Месопотамии и Финикии были найдены стеклянные изделия. В основном это были бусы, датируемые 2450 г. до н. э.

Оказывается, в древности стекло было похоже на глину. Предварительно расплавив, из него можно было достаточно легко лепить и формировать какие угодно изделия.

В древневавилонском тексте, древнейшем памятнике письменности, относящемся к XVII в. до н. э., приводятся рецепты приготовления стекломассы, а также глазури для декоративной обработки изделий. Но первые сосуды из стекла появились только в XVIII в. до н. э. Изготовлены они были в Древнем Египте.

Дальнейшее развитие стекольного производства в Египте связано с завоеванием фараоном Тутмосом III Финикии и Сирии. Тогда в Египет из Финикии доставляли так называемый плавленый камень (в то время его также называли «искусственный лазурит из Вавилона») – своеобразное стекло, изготовленное по финикийским рецептам. Из такого стеклообразного материала выдували в то время небольшие сосуды (рис. 124).

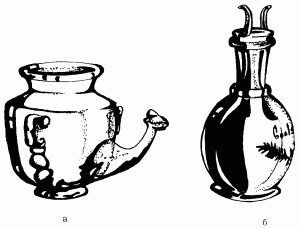

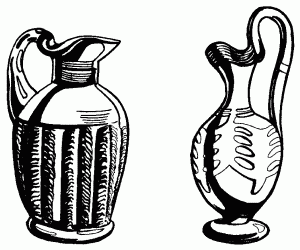

Рис. 124. Древнеегипетские изделия из стекла: а – амфора (1350 г. до н. э.); б – кубок Тутмоса III (1450 г. до н. э.).

К тому же о наличии стекольного ремесла в древние времена свидетельствует найденная в ходе раскопок, происходивших в конце XIX в. в Египте, частично разрушенная стекольная мастерская.

Здесь были обнаружены остатки стекловаренных сосудов разных размеров: большие, диаметром 25 см; цилиндрические, диаметром 17,5 см; небольшие тигли, диаметр которых составлял 5–7 см. Это говорит о том, что стекло в Древнем Египте варили в три приема. Во-первых, расплавляли шихту. Затем из образовавшейся массы удаляли остекленевшие частички, помещали их в другой сосуд и плавили дальше. На заключительной стадии вязкую массу доводили до стеклообразного состояния.

К VIII в. до н. э. центр стекольного производства переместился в Месопотамию. В наше время на этой территории были найдены книги, в которых, помимо текстов по медицине, химии, географии и геологии, обнаружили рецепты приготовления прозрачного, цветного и отделанного золотом стекла. Здесь же были приведены подробные описания стекловаренных печей и давались рекомендации по применению того или иного вида топлива к ним.

Ученые установили, что сосуды тогда изготавливали следующим способом. Из сваренной из шихты стекломассы вытягивали отдельные нити, которые затем наматывали на металлический прут. После этого нити раскатывали до тех пор, пока они не сливались в однородную массу. Затем ее остужали и в результате получали сосуд с чрезвычайно толстыми стенками.

Некоторые химики говорят о существовании другого способа изготовления стеклоизделий: на обмазанный формовочной смесью металлический прут наматывали заранее приготовленную стекломассу, а затем поверх нее накладывали нити другой стекломассы. Полученные небольшие по размерам сосуды чаще всего использовали для духов.

В древности стекло изготавливали из особой смеси песка, известняка и щелочных растворов. Причем использовали только чистый, беспримесный песок, так как присутствие глины, слюды, извести и оксида железа отрицательно сказывалось на качестве готового стекла.

Плиний в своем труде под названием «Естественная история» писал о том, что для изготовления стекла древние римляне брали песок из реки Белус. В том песке содержалось большое количество природной соды и известняка, включение которых являлось основным условием для создания стекломассы высокого качества.

Напомним, что в древности все стекловаренное производство основывалось на изготовлении стекла, состоящего, помимо прочих компонентов, и из природной соды, добываемой из содовых озер.

Но что же делали в том случае, если добывать соду не было возможности? Результаты археологических раскопок свидетельствуют о том, что в лесистых местностях Франции, Германии, Богемии стекло варили с добавлением древесной и растительной (папоротниковой, камышовой) золы, среди компонентов которой в больших количествах присутствовал и поташ – углекислый калий – основа для изготовления стекла особых сортов высокого качества.

В древних печах была найдена также особая зола, видимо, остававшаяся после обжига с применением дров, тростника или соломы различных глиняных сосудов. Ученые предполагают, что такая зола является предшественницей декоративной глазури, применявшейся для отделки поверхностей глиняных, а затем и стеклянных изделий.

При варении стекломассы от выбора вида золы зависело и качество получаемого стекла. Так, более светлыми были стекла, изготовленные с применением в качестве одной из составляющих золы орешника, клена или осины.

А примесь березовой золы повышала уровень температуры плавления стекольной массы (из нее затем получали тугоплавкое стекло).

В различных странах для изготовления стекла применялась самая разная зола. Во Франции стекло делали, подмешивая в шихту папоротниковую золу. Кстати, стекло высокого качества, которое шло в основном на изготовление стаканов и бокалов на высокой ножке, носило название «verre de fougere», что в переводе означает «стекло из папоротника». Отсюда и произошло, видимо, в русском языке название особого вида бокалов из стекла и хрусталя – «фужеры».

В других странах Западной Европы для придания стеклу особых качеств в шихту подмешивали золу бука. А вот в Древней Руси для этих же целей использовали золу ржаной соломы. Помимо этого, русичи первыми добавили в шихту оксид свинца, что значительно улучшило качество стекла. Причем кремнеземные (из особого сорта песка) стекла с добавлением большого количества свинца шли на изготовление декоративной мозаики, из калиево-свинцовых сортов делали различные украшения для головных уборов, а также бусы и браслеты. Калиево-кальциевые смеси использовали для изготовления стеклянной посуды (тарелки, стаканы, бокалы, различные сосуды) и оконных стекол.

Из трактата монаха-пресвитера Панталеонского монастыря Теофила («Трактат о различных ремеслах») мы узнаем, что в то время (X–XII вв.) изделиями из стекла особенно славилась Киевская Русь. Теофил дает здесь подробные описания устройства стекловаренных печей и тиглей, дает рецепты приготовления исходной массы – шихты, а также способы варки и окраски полученного изделия. Он говорит о том, что уже в этот период на Руси поверхность изделий покрывали специальной эмалью, а также украшали стенки сосудов золотой и серебряной краской: это отличало русские изделия от поделок из стекла, изготовленных мастерами других стран.

Издавна битое стекло использовали в качестве дополнительного компонента при изготовлении стекломассы для снижения уровня температуры ее плавления. А в древние времена государства даже заключали особые договоры, в которых главы стран определяли условия вывоза стеклянного боя. Известен, например, договор 1227 г., в котором шла речь о вывозе стеклянной битой посуды из Сирии в Венецию. Этот договор – живое свидетельство того, что в XIII в. центр стеклоделия постепенно сместился с Востока на Запад, в Венецию, где уже в то время для получения шихты, а затем и легкоплавкого материала использовали битое стекло.

Кстати, именно в Венеции на острове Мурано в XV в. впервые было изготовлено стекло особого качества. Рецепт стекломассы изобрели известный мастер стекольных дел Анджело Беровьеро и его сын Марино. Это стекло отличалось тем, что по своему внешнему виду ни в чем не уступало природному горному хрусталю. Именно поэтому оно было названо «кристалло». Однако этим качеством (чистотой, абсолютной прозрачностью) стекло обладало только в тонкостенных изделиях (рис. 125).

Рис. 125. Венецианское стекло: а – тарелка; б – кувшин, XVI в.

Спустя всего лишь два века, в 1683 г., появляется замечательное по своим свойствам и декоративным качествам калиево-кальциевое стекло, которое оставалось прозрачным даже в толстостенных сосудах. Рецепт его изготовления составил Михаил Мюллер. Это стекло известно и сейчас под названием «богемское».

Тяжелая граненая посуда, изготовленная из этого сорта стекла, очень быстро вытеснила с мирового рынка легкие венецианские изделия. Вскоре все мастера-стеклоделы стали подражать богемской манере изготовления стеклянных изделий.

В 1635 г. английский плавильщик Роберт Манзель впервые использовал для получения стекломассы каменный уголь, заменив им древесный. При этом тигли, в которых варили стекло, стали закрывать для того, чтобы предотвратить заполнение комнаты сажей и гарью. Это, в свою очередь, привело к возникновению необходимости повысить температуру варки стекла, а также подыскать химические вещества, которые ускорили бы процесс плавления исходной массы. Таким веществом оказался оксид свинца, используемый еще в Древней Руси.

После добавления в шихту свинца стекло получалось более прозрачным и блестящим даже по сравнению с богемским. Но особую популярность английское стекло приобрело благодаря свойству шлифованных граней особым образом преломлять световые лучи. Помимо этого, английский хрусталь обладал особенным, приятным для слуха, мелодичным звоном после легкого постукивания по поверхности.

В древности в основном варили только цветное стекло, при изготовлении которого в шихту добавляли оксиды тяжелых металлов: кобальта, меди, железа, марганца. Так, для отлива зеленых и голубых стекол в исходную массу древние мастера добавляли оксид меди. Сосуды из зеленого и голубого стекла были обнаружены в ходе археологических раскопок в Фивах и Тель-Эль-Амарне. Стекла синего цвета умели изготавливать еще за 2000 лет до н. э. Их широко использовали в Древнем Вавилоне. По химическому составу такое стекло отличается присутствием в составе шихты оксида кобальта.

В Древнем Египте особенно ценились разноцветные изделия из стекла. Большой популярностью пользовались и синие стекла. Однако в Египте не было кобальта (который необходимо добавлять в стекломассу для получения стекла синего цвета), и потому последний привозили из Ирана.

При изготовлении непрозрачных (так называемых глухих) стекол часто использовали шихту с добавлением сурьмы, мышьяка, олова, меди и фосфора.

В Венеции XVI в. стекло молочно-белого цвета варили из стекломассы, в которую предварительно примешивали оксид олова.

Но уже в XVII в. для получения непрозрачного белого стекла использовали костяную муку. Рецепт изготовления подобного стекла придумал немецкий мастер Иоганн Кункель. Ему же принадлежит и открытие «золотого рубина» – особого сорта непрозрачного стекла. Однако его компоненты и способ варки Кункель долгое время держал в секрете. Раскрыть эту тайну смог только М. В. Ломоносов в середине XVIII в. Именно ему принадлежит заслуга постановки стекольного производства на научную основу.

В 1752–1754 гг. в Усть-Радице он открыл предприятие по изготовлению цветных стекол на основе древних русских рецептов. На этом же предприятии создали также разноцветную стеклянную мозаику, бисер и стеклярус – украшения, которые в то время в России нигде больше не производились.

Последователь Ломоносова, академик К. Г. Лаксман, также подтверждал теоретические положения стекольного производства на практике. В 1764 г. при изготовлении шихты он решил применить не соду, а глауберову соль, природные залежи которой легко можно было отыскать в больших количествах по всей России. Впервые стекло из шихты с добавлением глауберовой соли было отлито тогда же на одном из заводов Барнаула.

Известный мастер-самоучка И. П. Кулибин не раз оказывал помощь стекольным заводам, изобретая все новые и новые механизмы для стеклоплавильной промышленности. Так, в конце XVIII – начале XIX вв. большие зеркала делали, используя печи и тигли, изготовленные по чертежам Кулибина. Эти зеркала впоследствии по достоинству были оценены не только в России, но и далеко за ее пределами.

В 1851 г. произошел еще один переворот в стекольном производстве. А. К. Чугунов придумал и на практике доказал возможность более быстрого отлива стекла высочайшего качества. Его секрет изготовления стекломассы заключался в том, что тщательно перемешанную до однородной массы шихту перед плавлением спрессовывали в небольшие брикеты.

Новый этап в развитии стеклоделия начался после того, как в свет вышли труды Д. И. Менделеева «Основы химии» и «Стекольное производство» (1864 г.). В них изготовление стекла рассматривалось как одна из отраслей химии. Продолжение этой темы прозвучало и в книге С. П. Петухова «Стеклоделие», изданной с предисловием Д. И. Менделеева. Для современного производства она до сих пор остается актуальной.

В конце XIX в. «заморский» плавильщик Фридрих Сименс придумал и ввел в эксплуатацию регенеративную ванную печь для расплавления шихты и изготовления стекла.

Русские мастера ответили на это своим изобретением: в 1897 г. Малышев изобрел первую модель ванной печи с разделенными бассейнами, которая позволила сделать процесс стекловарения непрерывным.

Постепенно развиваясь и все более совершенствуясь, к началу XX в. стекольное производство переходило в фазу машинной индустрии. Это означает, что с помощью больших и мощных машин становится возможным изготавливать самую разнообразную по качеству и размерам продукцию.

В начале века теоретические разработки в области стекловарения осуществляли такие известные ученые, как химик-органик В. Е. Тищенко, химик-технолог И. В. Гребенщиков, химик Г. Ю. Жуковский.

Примерно в то же время в Москве открылся Институт стекла, а в Ленинграде был создан Государственный оптический институт.

В настоящее время существует несколько научно-исследовательских институтов стекла. Кафедры стекловарения и изготовления изделий из стекла можно найти во множестве технических высших учебных заведений.

Всем нам знакома посуда из стекла: различные стаканы, фужеры, рюмки, вазы, тарелки, кувшины. Причем в настоящее время в любом универмаге можно приобрести стеклянную посуду различных оттенков. Ученые считают, что впервые посуда из стекла была изготовлена в Древнем Египте, Финикии и Месопотамии.

А когда же стали использовать стекло для украшения архитектурных сооружений и интерьеров жилых помещений? Оказывается, тоже очень давно.

Археологи доказали, что еще за 3000 лет до н. э. древние египтяне умели выплавлять фаянс, из которого делали разноцветную облицовочную плитку.

Ученые говорят о том, что стеклянную смальту, предназначенную для украшения фасадов зданий, интерьера, а также различных изделий, первыми стали изготавливать греки.

В древние времена особенно большим успехом пользовались изготовленные с применением стеклянной мозаики работы греческого художника Соза.

В ходе археологических раскопок и исторических исследований во многих странах мира была найдена стеклянная смальта, датируемая различными эпохами. Здесь следует упомянуть прежде всего такие памятники архитектуры, как Софийский собор (VI–XI вв.) в Константинополе, собор Святого Марка (XIII–XIV вв.) в Венеции, собор Святой Софии (XI в.) в Киеве, храмы древних русских городов: Новгорода, Переяславля, Полоцка, Чернигова. Стеклянной мозаикой здесь украшен не только фасад зданий, но и внутренняя их часть: пол, потолок, стены.

В этот период развития цивилизации стеклянная смальта производилась в большом количестве и ее широко использовали в архитектуре. Причем этот материал, видимо, оценивали достаточно дорого, так как такой мозаикой украшали не жилища простых горожан, а исключительно церкви, соборы или храмы.

С XV в., кроме стеклянной смальты, стали изготавливать зеркала. Самое первое зеркало было очень маленьким по размеру, но стоило невероятно дорого. Право на его изобретение принадлежит венецианцам.

Массовый выпуск зеркал становится возможным только к XVIII в. Именно в это время разрабатывали технологии и осваивали производство прозрачного листового стекла.

Не забудем и о таком незаменимом украшении интерьера наших квартир, как люстры. Их научились делать очень давно. Еще на рубеже XVII–XVIII вв. венецианские мастера-плавильщики прославились изготовлением разнообразных люстр, на производство которых шло только самое чистое, прозрачное стекло. При этом стекломассе придавали самые причудливые и необычные формы: листочки, виноградные гроздья, капельки воды, сказочные цветы.

К началу XIX в. пальма первенства в изготовлении стеклянных и хрустальных люстр переходит от венецианцев к русским и французам. Во Франции самые красивые люстры, бра, торшеры и подсвечники изготавливали в известной в то время фирме «Баккара». А в России самой большой популярностью пользовались люстры из хрусталя с маркой императорского Петербургского стекольного завода.

Все твердые тела делят на кристаллические и аморфные. Последние обладают свойством плавиться при достаточно высокой температуре. В отличие от кристаллических тел они имеют структуру лишь с небольшими участками упорядоченно соединенных ионов, причем эти участки соединены между собой так, что образуют асимметрию.

В химии и физике стеклом принято называть все аморфные тела, которые образуются в результате переохлаждения расплава. Эти тела вследствие постепенного увеличения степени вязкости оказываются наделенными всеми признаками твердых тел. Они также обладают свойством обратного перехода из твердого в жидкое состояние.

Стеклом в обыденной жизни называют прозрачный хрупкий материал. В зависимости от того или иного компонента, входящего в состав исходной стекломассы, в промышленности различают следующие виды стекла: силикатные, боратные, боросиликатные, алюмосиликатные, бороалюмосиликатные, фосфатные и др.

Как и любое другое физическое тело, стекло обладает рядом свойств.

Плотность стекол зависит от компонентов, входящих в их состав. Так, стекломасса, в больших количествах включающая оксид свинца, более плотная по сравнению со стеклом, состоящим, помимо прочих материалов, и из оксидов лития, бериллия или бора. Как правило, средняя плотность стекол (оконное, тарное, сортовое, термостойкое) колеблется от 2,24 x 103 до 2,9 x 103 кг/м³. Плотность хрусталя несколько больше: от 3,5 x 103 до 3,7 x 103 кг/м³.

Под прочностью на сжатие в физике и химии принято понимать способность того или иного материала сопротивляться внутренним напряжениям при воздействии извне каких-либо нагрузок. Предел прочности стекла составляет от 500 до 2000 МПа (хрусталя – 700–800 МПа). Сравним эту величину с величиной прочности чугуна и стали: соответственно 600–1200 и 2000 МПа.

При этом степень прочности того или иного вида стекла зависит от химического вещества, входящего в его состав. Более прочны стекла, включающие в свой состав оксиды кальция или бора. Низкой прочностью отличаются стекла с оксидами свинца и алюминия.

Предел прочности стекла на растяжение составляет всего 35–100 МПа. Степень прочности стекла на растяжение в большей степени зависит от наличия различных дефектов, образующихся на его поверхности.

Различные повреждения (трещины, глубокие царапины) значительно снижают величину прочности материала. Для искусственного увеличения показателя прочности поверхность некоторых стеклоизделий покрывают кремниевоорганической пленкой.

Хрупкость – механическое свойство тел разрушаться под действием внешних сил. Величина хрупкости стекла в основном зависит не от химического состава образующих его компонентов, а в большей степени от однородности стекломассы (входящие в его состав компоненты должны быть беспримесными, чистыми) и толщины стенок стеклоизделия.

Твердостью обозначают механическое свойство одного материала сопротивляться проникновению в него другого, более твердого. Определить степень твердости того или иного материла можно с помощью специальной таблицы-шкалы, отражающей свойства некоторых минералов, которые расположены по возрастающей, начиная с менее твердого, талька, твердость которого взята за 1 единицу, и заканчивая самым твердым – алмазом с твердостью в 10 условно принятых единиц.

При исследовании того или иного материала на твердость, как правило, во время проведения опыта всякий раз надавливают на него одним из минералов, указанных в таблице. Однако данным способом не совсем удобно определять твердость такого достаточно хрупкого материала, как стекло. Поэтому было принято решение определять микротвердость стекла. В среднем она равна от 480 до 10 000 МПа.

Часто твердость стекла определяют с помощью шлифования, используя так называемый метод определения абразивной твердости. В таком случае ее величина устанавливается в зависимости от скорости отслаивания единицы поверхности стеклоизделия при определенных условиях проведения шлифовки.

Степень твердости того или иного вида стекла в основном зависит от химического состава входящих в него компонентов. Так, например, использование при создании стекломассы оксида свинца значительно снижает твердость стекла. И напротив, силикатные стекла достаточно плохо поддаются механической обработке.

Теплоемкостью называют свойство тел принимать и сохранять определенное количество теплоты при каком-либо процессе без изменения состояния.

Теплоемкость стекла прямо зависит от химического состава компонентов, входящих в состав исходной стекломассы. Его удельная теплота при средней температуре равна 0,33–1,05 Дж/(кг x К). Причем чем выше в стекломассе содержание оксидов свинца и бария, тем ниже показатель теплопроводности. Но вот легкие оксиды – такие, например, как оксид лития, способны повысить теплопроводность стекла.

При изготовлении стеклоизделий следует помнить о том, что аморфные тела, обладающие низкой теплоемкостью, остывают значительно медленнее, чем тела с высоким показателем теплоемкости. У таких тел наблюдается также увеличение количества теплоемкости с повышением внешней температуры. Причем в жидком состоянии этот показатель растет несколько быстрее. Это характерно и для стекол различных типов.

Теплопроводность. Таким термином в науке обозначают свойство тел пропускать через себя теплоту от одной поверхности до другой, при условии, что у последних разная температура.

Известно, что стекло плохо проводит тепло (кстати, это свойство широко используется в строительстве зданий). Уровень его теплопроводности в среднем составляет 0,95–0,98 Вт/(м x К). Причем наиболее высокий показатель теплопроводности отмечен у кварцевого стекла. С уменьшением доли оксида кремния в общей массе стекла или при замене его любым другим веществом уровень теплопроводности понижается.

Температура начала размягчения – это такая температура, при которой тело (аморфное) начинает размягчаться и плавиться. Самое твердое – кварцевое – стекло начинает деформироваться только при температуре 1200–1500 °C. Другие типы стекол размягчаются уже при температуре 550–650 °C. Эти показатели важно учитывать при различных работах со стеклом: в процессе выдувания изделий, при обработке краев этих изделий, а также при термической полировке их поверхностей.

Величина температуры начала плавления того или иного сорта и вида стекла определяется химическим составом компонентов. Так, тугоплавкие оксиды кремния или алюминия повышают температурный уровень начала размягчения, а легкоплавкие (оксиды натрия и калия), напротив, понижают.

Тепловое расширение. Этим термином принято обозначать явление расширения размеров того или иного тела под воздействием высоких температур. Эту величину очень важно учитывать при изготовлении стеклоизделий с различными накладками по поверхности. Материалы для отделок следует подбирать так, чтобы величина их теплового расширения соответствовала тому же показателю стекломассы основного изделия.

Коэффициент теплового расширения стекол прямо зависит от химического состава исходной массы. Чем больше в стекломассе щелочных оксидов, тем выше показатель температурного расширения, и наоборот, присутствие в стекле оксидов кремния, алюминия и бора снижает эту величину.

Термостойкостью определяется способность стекла не поддаваться коррозии и разрушению в результате резкой смены внешней температуры. Этот коэффициент зависит не только от химического состава массы, но и от размера изделия, а также от величины теплоотдачи на его поверхности.

Преломление света – так в науке называют изменение направления светового луча при его прохождении через границу двух прозрачных сред. Величина, показывающая преломление света стекла, всегда больше единицы.

Отражение света – это возвращение светового луча при его падении на поверхность двух сред, имеющих различные показатели преломления.

Дисперсия света – разложение светового луча в спектр при его преломлении. Величина дисперсии света стекла прямо зависит от химического состава материала. Наличие в стекломассе тяжелых оксидов увеличивает показатель дисперсии. Именно этим свойством и объясняется явление так называемой игры света в хрустальных изделиях.

Поглощением света определяют способность той или иной среды уменьшать интенсивность прохождения светового луча. Показатель поглощения света стекол невысок. Он увеличивается лишь при изготовлении стекла с применением различных красителей, а также особых способов обработки готовых изделий.

Рассеяние света – это отклонение световых лучей в различных направлениях. Показатель рассеяния света зависит от качества поверхности стекла. Так, проходя сквозь шероховатую поверхность, луч частично рассеивается, и потому такое стекло выглядит полупрозрачным. Это свойство, как правило, используют при изготовлении стеклянных абажуров для ламп и плафонов для светильников.

Среди химических свойств необходимо особо выделить химическую стойкость стекла и изделий из него.

Химической стойкостью в науке называют способность того или иного тела не поддаваться воздействию воды, растворов солей, газов и атмосферной влаги. Показатели химической стойкости зависят от качества стекломассы и воздействующего агента. Так, стекло, не подвергающееся коррозии при действии воды, может деформироваться при воздействии щелочных и солевых растворов.

Как известно, существует огромное многообразие изделий, изготавливаемых из различных видов стекла. По своему назначению они делятся на бытовые, строительные и технические.

К изделиям бытового характера относится посудное, очковое стекло, а также тара для пищевой продукции, зеркала, различные эмали и глазури, предназначенные для украшения и обработки изделий из стекла и других материалов.

К этому виду относят различные стеклоизделия, применяющиеся в строительстве. Это стекло для окон, витрин, разнообразные витражи, профильное, армированное, узорчатое, облицовочное стекло, пеностекло, мозаика, стеклопакеты, стеклоблоки, стеклопластики, отделочные стеклоткани, а также всевозможные архитектурные и строительные детали.

Этот класс изделий из стекла включает оптическое медицинское, химико-лабораторное оборудование из стекла, электротехническое, транспортное, приборное, защитное, светотехническое, тепло– и электроизоляционное, кусковое стекло, а также фотостекло, трубы, технические зеркала, различные стеклопластики, стеклоткани, детали для автомобилей, производственных машин и установок.

Изделия из стекла делят также и по качеству поверхности. Различают изделия с глянцевой и неглянцевой поверхностью. Глянец создают с помощью нанесения органической или кремнийорганической пленки, проводника или полупроводника, а также металлизацией.

Неглянцевые поверхности бывают матированными, сплошными, узорчатыми, зернистыми или «морозными».

К третьему типу стекол относятся изделия, поверхность которых обработана химическими веществами.

Еще один вид стекол выделяют на основе способа отделки изделия. Здесь можно выделить пять основных подвидов:

– изделия, обработанные с применением высоких температур;

– изделия, поверхность которых обработана холодным (механическим) способом;

– изделия, края которых обработаны холодным способом;

– изделия, поверхность которых обработана химическими веществами;

– изделия с дополнительной обработкой поверхности.

По своей структуре стекло является достаточно хрупким материалом, поэтому при работе с ним необходимы осторожность и внимание.

При работе со стеклом следует знать несколько основных правил, без знания и соблюдения которых можно получить травмы или испортить материал.

Одним из основных правил является то, что при резке стекла следует правильно держать стеклорез, а именно: указательный палец должен находиться сверху, а инструмент должен располагаться почти в вертикальном положении (рис. 126).

Рис. 126. Виды резки стекла: а – положение стеклореза при работе со стеклом; б – надлом стекла после резки; в – обкалывания края; г – фигурный надрез стекла; д – надрез стекла по окружности; е – резка стекла угольным карандашом.

При резке стекла стеклорез направляют по линейке или ровной рейке. Если на стекле осталась прозрачная линия, значит, стеклорез острый. Также еще одним доказательством этого будет тихий потрескивающий звук, слышимый во время резки.

Свидетельством того, что стеклорез не был острым или его положение неправильно, будет глубокий след белого цвета, оставшийся после работы. Иногда бывают и такие случаи, что стеклорез острый, но не дает хорошего надреза при нормальном нажиме; в этом случае его нужно окунуть в керосин.

В первый раз лучше начать работу с небольшим куском стекла. Резку стекла начинают с дальнего края листа: в направлении на себя производится движение стеклорезом по поверхности (один раз), при этом давление на стеклорез должно быть равномерным. В том случае, если надрез не получился, следует перевернуть полотно и произвести надрез с обратной стороны.

После надреза стекло нужно отломить. Сделать это будет намного удобнее, если разместить под листом стекла рейку и слегка надавить на него сверху.

При работе со стеклом небольших размеров его можно обломать с помощью стеклореза, у которого специально для этой цели сделаны вырезы, или с помощью плоскогубцев.

Если нужно сделать фигурный надрез, то для этого помещают под стекло лист бумаги с нанесенной на него линией контура.

Для того чтобы вырезать круг, сначала делают фигурный надрез по окружности, затем в противоположном направлении от линии окружности стекло надрезают (надрезы являются радиусами). Оставшееся стекло обламывают.

Бывают такие случаи, когда необходимо вырезать фигуру замысловатой формы, что сделать с помощью стеклореза весьма затруднительно; при подобных работах удобным будет использование паяльника. Для проведения такой операции сначала вычерчивают на листе бумаги или картона ту фигуру, которую предстоит вырезать. После этого на изготовленный шаблон кладут лист стекла. На краю стекла, в том месте, где начинается линия разреза, нацарапывают напильником небольшое углубление на расстоянии 2 мм от края и по образовавшейся бороздке проводят без отрыва заостренным концом нагретого паяльника. За проведенной с помощью паяльника линией потянется трещина в стекле.

Если под руками не оказалось стеклореза, то можно обойтись и без него, заменив этот инструмент угольным карандашом.

Прежде чем начать резку стекла, надпиливают его край с помощью трехгранного напильника, затем карандаш поджигают с одного края и подносят к надпиленному краю стекла. При этом необходимо постепенно передвигать горячий конец карандаша в нужном направлении. В результате этого образуются трещины на стекле, по которым затем стекло легко сломать. Если необходимо разрезать какой-то стеклянный сосуд, то сначала нужно наполнить сосуд водой до определенного уровня. После этого на уровне налитой воды обвязывают сосуд шпагатом, предварительно смоченным бензином или керосином, и зажигают его. В результате данный сосуд лопнет точно по линии шпагата. Для того чтобы сосуд лопнул ровно, шпагат должен плотно прилегать к внешней стенке сосуда.

Резку больших листов стекла производят только при его размещении на абсолютно ровной поверхности. Листы стекла хранят в вертикальном положении (на ребре). Если необходимо перенести лист стекла, его обхватывают с двух сторон обеими руками, широко расставив пальцы. Чтобы избежать порезов, необходимо взять в каждую руку по салфетке.

Этот способ изготовления различных фигурок из стекла заключается в том, что из приготовленных заранее стеклянных трубок или стержней выдувают и лепят мелкие фигурки. Сделать их можно даже в небольшой мастерской, подобрав материал и необходимые инструменты.

Такой вид изготовления стеклоизделий появился задолго до возникновения выдувного гутного производства. Еще в Древнем Египте умели делать разнообразные украшения и небольшие фигурки животных и птиц, используя для этого заранее изготовленные стеклянные трубки, нити и разноцветную стеклянную крошку. При этом нити и трубки либо вытягивали из сваренной стекломассы, наматывая ее в горячем состоянии на металлический прут, либо растягивали предварительно выплавленную стеклянную заготовку, придавая при этом последней форму тонкой палочки.

В XX в. большой популярностью пользовались фигурки, изготовленные Ярославом Брыхтой и его учениками, работавшими в Чехословакии.

В нашей стране созданием миниатюр из стекла стали заниматься с середины XIX в. Первые фигурки изготовил тверской мастер-стеклодув Г. С. Орлов. Затем трубки, специально предназначенные для выдувных работ, производились на Круговском заводе в городе Клине.

Стеклодувное мастерство с течением времени все больше совершенствовалось. И если сначала таким способом производили только украшения (бусы, елочные игрушки), то с развитием ремесла и появлением более совершенной стеклодувной техники стали выпускать медицинский инвентарь и лабораторную посуду для химических исследований. Особенно славился своей продукцией завод на станции Спирово Тверской губернии, где все работы по стеклу велись под руководством М. Г. Орлова, сына известного мастера.

Для выдувания изделий из стекла необходимо приготовить следующий набор материалов, инструментов и приспособлений (рис. 127).

Рис. 127. Инструменты и приспособления, необходимые для изготовления художественных изделий из стекла: а – проволока для резки заготовок; б – трансформатор; в – пинцет; г – щипцы; д – победитовый нож; е – приспособление для горячей резки трубок; ж – ножницы; з – металлические развертки; и – деревянные развертки; к – игла; л – подставка; м – держалка; н – лопатка.

1. Набор стеклянных трубок и стержней.

2. Вольфрамовая проволока, предназначенная для резки заготовок (рис. 127, а).

3. Трансформатор (рис. 127, б).

4. Металлический пинцет (рис. 127, в).

5. Металлические щипцы (рис. 127, г).

6. Победитовый нож (рис. 127, д).

7. Приспособление для горячей резки трубок и стержней (рис. 127, е).

8. Ножницы (рис. 127, ж).

9. Металлические развертки (рис. 127, з).

10. Деревянные развертки (рис. 127, и).

11. Игла (рис. 127, к).

12. Подставка (рис. 127, л).

13. Держалка (рис. 127, м).

14. Лопатка (рис. 127, н).

15. Стол.

16. Стеклодувная газовая горелка (рис. 128).

Рис. 128. Стеклодувная газовая горелка.

Прежде всего необходимо разместить рабочий стол (его площадь должна быть не менее 120 x 70 см, а высота – 70 см) так, чтобы он был одинаково хорошо освещен со всех сторон. Крышку стола следует сверху покрыть любым огнеупорным материалом, например асбестом.

Далее на ближнем к мастеру краю стола закрепляют газовую горелку, к которой присоединяют шланги, предназначенные для подачи газа, кислорода и воздуха. Причем вентили от них лучше всего расположить по левую сторону от стеклодува, прикрепив их к шлангам под столом.

Газовая горелка оснащена кранами, которые позволяют мастеру контролировать подачу газа, сжатого воздуха и кислорода. Так, при недостаточном количестве воздуха выходящее из горла горелки пламя приобретает ярко-желтую окраску. Такое пламя нужно лишь при обогреве уже готового изделия. Если пламя имеет чуть голубоватый цвет, это говорит о том, что воздух подается в несколько увеличенном объеме.

Бесшумный выход сильной струи пламени насыщенно-голубого цвета означает подачу кислорода.

При работе с горелкой следует соблюдать особую осторожность. Компрессор со сжатым воздухом, газовый и кислородный баллоны лучше всего установить на улице, за пределами мастерской.

Слева от газовой горелки нужно разместить подставки для уже готовых изделий и еще находящихся в работе.

С правой стороны стола располагают инструменты и приспособления.

Для изготовления маленьких фигурок из стекла нужно запастись бесцветными и цветными трубками и стержнями (так называемыми дротами). В качестве заготовок подойдут и стеклянные колбы с широким горлышком. Хранить их лучше всего на специально сделанных для этого в мастерской полках.

Перед выплавлением фигурки трубочки-заготовки разрезают на несколько частей с помощью победитового ножа или дисковой пилы. Более крупные по размеру заготовки разрезают, предварительно нагрев их вольфрамовой проволокой, по которой проходит электрический ток. После проведенной операции на заготовку в намеченном месте можно капнуть водой для того, чтобы она лопнула по линии разреза.

Стальной пинцет всегда должен быть у мастера под рукой. Он нужен для растягивания расплавленного стекла, формирования мелких и тонких деталей изделия, а также для проделывания небольших отверстий.

Широкие пинцеты (щипцы) с медными, латунными или графитовыми наконечниками часто используют при изготовлении фигурок из стекла, имеющих приплюснутые с двух сторон детали.

При выдувании различных изделий лишними не окажутся также и ножницы, использующиеся для резки расплавленного стекла.

Назначение разверток – разворачивать полуфабрикат в процессе окончательной отделки различных воронок, подставок при изготовлении сосудов. С их помощью формируют и разглаживают полости и края изделий.

Держатели используют, как правило, при выдувании крупных изделий из стекла.

Прежде всего нужно научиться достаточно уверенно пользоваться стеклодувной трубкой. Для этого можно попробовать образовать на конце трубки стеклянную каплю больших размеров. При изготовлении стеклянных изделий нужно также уметь расплющивать разогретый стержень и достаточно ровно сгибать его, а также спаивать несколько стеклянных палочек в одну. И только после такой тренировки можно приступить к выдуванию задуманной фигурки или изделия.

Прежде всего необходимо сделать заготовку (рис. 129).

Рис. 129. Получение заготовки из дрота.

Для этого дрот (стеклянную колбочку) держат над пламенем и медленно растягивают до получения двух одинаковых по размерам колбочек с оттянутыми кончиками.

И только после этого начинают выдувать изделие, придавая стеклянному шару необходимую форму. При этом важно на всех этапах создания фигурки или какого-либо сосуда внимательно контролировать процесс формообразования для того, чтобы предотвратить брак. После выдувания и отделки изделие следует отжечь во избежание растрескивания.

Сосуды, изготовленные подобным способом, отличаются от других богатством палитры и необычайной красотой (рис. 130).

Рис. 130. Изделия из накладного стекла: а – ваза «Лотос»; б – прибор для вина «Волнистый».

Ученые предполагают, что впервые такой способ изготовления сосудов был использован еще в XV в. до н. э.

Это доказывают остатки посуды, найденные при археологических раскопках на месте древнейшего города Ур в Месопотамии.

Химики считают, что изделия в то время изготавливали как бы в два этапа. Сначала формовочный прут обматывали первым составом расплавленного стекла, а после этого сплав погружали в другую, как правило, цветную, стекломассу и, в свою очередь, эту последнюю наматывали на прут, накладывая ее на первый слой. Нередко полученные в результате повторной намотки стеклянные нити расчесывали. В результате на поверхности изделия образовывались причудливые волны (рис. 131).

Рис. 131. Древнее накладное стекло.

Позднее (в V–VIII вв.) традиции египтян в изготовлении изделий из горячего стекла с накладом продолжили немецкие мастера-плавильщики. Хорошей иллюстрацией этому служат большие бокалы, украшенные хоботовидными наростами (рис. 132).

Рис. 132. Бокал, изготовленный неизвестным немецким мастером (V в.).

В течение нескольких веков в стеклоделии существовала тенденция изготавливать стеклянные сосуды без каких-либо налепных украшений, а кувшины и вазы часто делали даже без ручек.

Только с середины XVI в. подставки фужеров стали украшать налепными деталями, разнообразными накладами – маскаронами. Как правило, они имели вид голов мифологической горгоны Медузы. Украшали и ножки сосудов: на них налепляли по одному прозрачному крылышку с каждой стороны. Такие крылышки уже в XVI в. служили в качестве ручек у стеклянных ваз.

Особое место в истории развития многослойного стекла занимает так называемое испанское стекло, которое производилось в период с XVI по XVIII в. Оно отличается от стекол других национальных стеклодельных мастерских богатством украшений и особым изяществом изделий (рис. 133).

Рис. 133. Испанское стекло: а – графин; б – ваза.

Подобные изделия с налепными украшениями изготавливали в это же время и на Украине. Датированные XVI в. сосуды из стекла были декорированы накладными полосками зеленоватого цвета. Очень долго такие сосуды считали древнерусскими. Однако археолог Ю. Л. Щапова доказала украинское происхождение этой посуды. Ее доводы основывались на общности стилей выполнения изделий: все они изготовлены свободным выдувным способом, имеют ручки (предназначенные для переноса сосуда с места на место) и декоративные волнистые ленты из стекла, служащие поддоном или для украшения поверхности.

И только с XVIII в. традиции изготовления так называемого многослойного стекла пришли в Россию. В это время Петр I решил сделать центром стекловарения Петербург. Уже с 20-х гг. XVIII в. ямбургский и жабинский стекольные заводы начинали выпускать изделия, по стилю напоминающие украинские. Они изготавливались из бутылочного зеленого стекла и декорировались разнообразными лепными украшениями (рис. 134).

Рис. 134. Русские изделия с накладами: а – рукомойник (XVIII в.); б – графин шестичастный (начало XIX в.).

Особенно славились петровские мастера изготовлением кубков-шутих (рис. 135, а) и различных фигурок: коней (рис. 135, б), всадников, собачек, петухов, голубей.

Рис. 135. Изделия с накладами из выдувного стекла, изготавливаемые в России в XVIII в: а – кубок-шутиха; б – конь.

В XX в. с развитием техники расширяются и возможности стеклодувов. Во всем мире появляется все больше и больше красивых, изящных изделий из стекла причудливых форм и с разнообразными украшениями.

Особое внимание мастеров-стеклодувов в 50–60-х гг. XX в. привлекают работы чехословацких стекольщиков (рис. 136).

Рис. 136. Изделия из стекла, выполненные чешскими и словацкими мастерами: а – ваза; б – цапли.

Для выдувания различных изделий понадобятся следующие инструменты и приспособления (рис. 137):

Рис. 137. Инструменты, необходимые для выполнения выдувных работ и отделки изделия: а – ножницы для отделки стекла; б – щипцы для отделки; в – гладилка; г – ножницы для резки стекла; д – разводные ножницы; е – сошки; ж – пинцет для отделки ножки фужера.

1. Ножницы для отделки стекла (рис. 137, а);

2. Щипцы для отделки (рис. 137, б);

3. Гладилка (рис. 137, в);

4. Ножницы для резки стекла (рис. 137, г);

5. Разводные ножницы (рис. 137, д);

6. Сошки (рис. 137, е);

7. Пинцет для отделки ножки фужера (рис. 137, ж);

8. Стол;

9. Газовая горелка;

10. Стекломасса;

11. Понтия (металлический прут, по длине равный выдувальной трубке);

12. Чугунный столик-подставка;

13. Цветные стеклянные стержни (цапфы);

14. Горшки со стекломассой разного цвета (для полного наклада);

15. Катальник для выравнивания поверхностей;

16. Валек для разравнивания края изделия;

17. Выдувальная трубка.

Прежде чем переходить к изготовлению сложных по форме сосудов, необходимо сначала овладеть техникой выдувания. Для этого приготовленную и предварительно размягченную стекломассу набирают на разогретую трубку. Делают это осторожно, вращая трубку по направлению часовой стрелки. Захватив определенное количество массы, трубку приподнимают, не прекращая вращения. Далее набранному комку стекла необходимо придать правильную форму и разгладить его поверхность. Делают это, раскатывая стекломассу на чугунной подставке. Затем выдувают баночку – небольшой пузырек с полостью внутри.

После этого дополнительно набирают стекломассу, необходимую для выдувания изделия. Во время проведения операции заготовку нужно еще раз отформовать и загладить ее поверхность.

Для этого используют так называемый катальник, внутрь которого помещают стекломассу на понтии и, вращая последнюю, стараются придать заготовке нужную форму и добиться абсолютно ровной и гладкой поверхности.

И только после этого из полученной заготовки выдувают изделие нужной формы.

Описанным выше способом достаточно легко выполнять различные вазы, а также небольшие фигурки, поверхность которых после выдувания дополнительно украшают налепным стеклом.

Изготовление таких сосудов, как, например, кувшины, требует несколько большего терпения и старания.

Для того чтобы из стекла сделать кувшин, сначала нужно выдуть его корпус. Затем стекло набирают на понтию и с помощью ножниц формируют и выравнивают горлышко. После этого пинцетом вытягивают носик, а с противоположной стороны заготовки намечают местоположение ручки.

Ручку для кувшина формируют из размягченного стекла, которое предварительно размягчают и раскатывают в жгут. Затем его присоединяют к заготовке в таком порядке: сначала нижний, а затем верхний конец.

Далее полуфабрикат откалывают от понтии и отжигают. Места присоединения ручки следует тщательно прогреть для того, чтобы охлажденное затем изделие не треснуло.

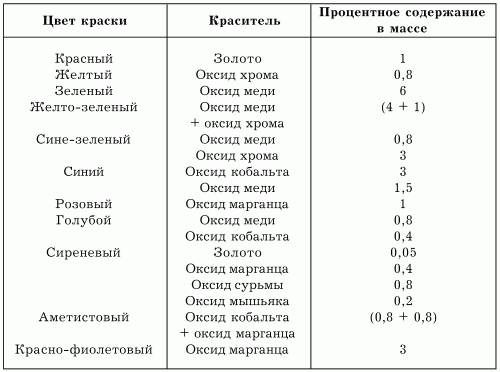

Наклад цветного стекла на бесцветное производят после повторного набора стекломассы. Для этого бесцветную заготовку опускают в горшок с расплавленным цветным стеклом и затем выдувают изделие, состоящее уже из двух слоев стекломассы: тонкого – цветного и более толстого – бесцветного.

Для такого наклада предварительно заготавливают стеклянные стержни-цапфы различных цветов. Во время выдувания заготовки их следует постоянно держать на огне.

Прежде всего необходимо изготовить баночку. После этого следует закрепить на понтии расплавленный стержень-цапфу, который затем прикладывают ко дну заготовки и приваривают к нему. Далее цветной стержень растягивают, излишки удаляют с помощью ножниц, после чего полуфабрикат охлаждают, а цветной наклад разглаживают гладилкой и выравнивают, поместив заготовку в катальник.

При украшении изделий накладом можно использовать стержень не только одного какого-либо цвета, но и нескольких оттенков, располагая цветные пятна рядом друг с другом или накладывая их один на другой.

Так называемым акварельным (размытым) пятном украшают изделия из стекла, используя в отливе при нанесении цветной стекломассы воронку. При этом накладным украшениям можно придавать сколь угодно разнообразную форму. Если такие пятна окружить легкой алмазной резьбой, то очертания первого приобретут более завершенную и ясную форму (рис. 138, а).

Рис. 138. Изделия, украшенные накладом с применением акварельного пятна: а – прибор для воды «Листья»; б – ваза «Цветные колпачки».

При изготовлении вазы, изображенной на рисунке 138, б, также использовался метод акварельного пятна.

Здесь на каждый бесцветный набор лепили различные по цвету пятна. При этом последующий набор бесцветного стекла всегда был больше предыдущего. Эффект как бы застывших в льдине полусфер усиливается за счет нанесения граней на поверхность вазы.

Украшение изделий накладом из цветной стеклянной нити. Такую нить можно наносить поверх бесцветной заготовки (рис. 139, а) или расположить ее между двумя слоями бесцветного стекла (рис. 139, б).

Рис. 139. Изделия, украшенные цветной стеклянной нитью: а – нить нанесена непосредственно на поверхность изделия; б – нить расположена между двумя слоями стекла.

С помощью расплавленной стеклянной нити на поверхности изделий мастера создают самые разнообразные рисунки. При нанесении нити необходимо лишь поворачивать заготовку на понтии в заданных направлениях, чуть придерживая образовавшиеся причудливые завитки с помощью вспомогательных инструментов.

Интересны изделия, при изготовлении которых на бесцветное стекло наносят цветную нить, после чего заготовку покрывают еще одним слоем цветного стекла. Затем с помощью абразивных инструментов снимают верхний слой стекла в виде горизонтальных полос. В результате в образовавшиеся полоски проглядывают цветные нити, заранее нанесенные по вертикали. Получается изделие, декорированное своеобразной цветной решеткой.

Такой нитью можно украсить и горлышко изделия. Для этого сначала формируют дно сосуда, после чего заготовку набирают на понтию и на край ее горлышка накладывают заранее подготовленную (размягченную) цветную нить шириной до 1 см. Затем нить сплавляют с заготовкой в печи. Далее формируют горлышко изделия с помощью разрезных ножниц и разглаживают его край вальком. В итоге получается изделие, горлышко которого украшено кантиком из цветного стекла.

В стеклопромышленности существует множество способов декорирования изделий из стекла. Прежде всего декорируют посуду, витражи, а также стекла оконных рам. Все способы декорирования изделий из стекла, представленные в данной части книги, можно реализовать в домашних условиях, то есть собственными руками можно из обычного стекла сделать великолепную вещь, которая украсит дом и сделает его неповторимым.

Цветную крошку для декорирования изделий можно изготовить тремя способами:

1) измельчение куска листового стекла;

2) растрескивание стеклянной нити при погружении ее в холодную воду;

3) вырезание кружков с помощью специальных ножниц из стеклянных стержней, погруженных в воду.

Приготовленную крошку наносят на предварительно разогретый набор-заготовку. Эту крошку затем вплавляют в изделие под воздействием высокой температуры. В результате получается сосуд или фигурка с очень красивым и неповторимым цветным орнаментом.

Такую крошку можно истолочь в порошок и затем с помощью шаблонов нанести и вплавить в разогретую заготовку.

При использовании форм для изготовления того или иного изделия порошок предварительно наносят на легкосгораемый материал.

Заготовленные полоски прикрепляют к стенкам формы так, чтобы истолченное стекло было обращено внутрь. При этом под действием высоких температур декоративное стекло вплавится в заготовку, а вспомогательный материал сгорит.

С помощью подобного вспомогательного материала наносят и многоцветную крошку. Для этого лист бумаги (или любого другого легкосгораемого материала) густо обмазывают клеем и в нужных местах посыпают приготовленной стеклянной крошкой или порошком определенного цвета. После этого лист приподнимают, стряхивая излишки декоративного материала. Затем таким же способом поочередно наносят порошки другого цвета. Далее декоративные заготовки помещают в форму стеклом внутрь и после этого окончательно сплавляют их с изделием.

Нередко изделия из стекла украшают так называемыми печатками. Для этого на поверхность бесцветного стекла-основы кладут небольшие комочки цветного стекла, после чего с помощью штампа придают последним заданные формы (рис. 140).

Рис. 140. Печатки на стекле. Декоративное панно «Лев».

Кракле – это изделия из стекла, поверхность которых украшена веточками «инея». Такой декор получается в результате погружения разогретой докрасна заготовки-полуфабриката в холодную чистую воду или в мокрые опилки, после чего изделие вновь нагревают. Вследствие резкой смены температур поверхность стекла растрескивается и покрывается рисунком, напоминающим иней.

Глубина образующихся трещинок зависит от длительности погружения обрабатываемого изделия в воду или в опилки.

На тонкостенные сосуды кракле лучше всего наносить, погружая первые в мокрые опилки. При этом рельефность рисунка зависит от степени увлажнения опилок: чем более увлажнены опилки, тем глубже трещины.

Такой рисунок можно наносить как на наружную, так и на внутреннюю поверхность сосудов (рис. 141).

Рис. 141. Стеклянная ваза с внутренним кракле.

Для этого холодную воду вливают внутрь отформованного и отделанного изделия, закрепленного на понтии. После выполнения декора изделие необходимо отжечь.

Кракле выглядит очень эффектно на изделиях, выполненных из накладного или комбинированного (хрустального, цветного и накладного) стекла.

При изготовлении фактурного стекла необходимо учитывать следующее:

– на разогретом при высокой температуре стекле образуется минимальное количество неблестящих трещинок;

– при погружении обрабатываемого изделия в очень холодную воду на поверхности первого образуются глубокие трещинки;

– сеточка инея будет выглядеть более нежной и ажурной, если в воду, предназначенную для охлаждения изделия, добавить немного опилок;

– глубокие трещинки получаются в результате длительного погружения изделия в воду;

– после нанесения рисунка всегда нужно проводить повторную термическую обработку изделия.

При таком декорировании изделий первоначальную заготовку обваливают в шихте, после чего на нее наплавляют слой бесцветного стекла. В зависимости от составляющих компонентов из смеси можно получить изделия с самыми разнообразными рисунками.

Так, к примеру, после отжига использованные красители проявятся в виде цветных пятен, песчинки придадут молочно-белый оттенок, а присутствие в шихте соды приведет к образованию в толще стенок изделия большого количества воздушных пузырьков.

Необычно и эффектно выглядят изделия, украшенные мелкими капельками расплавленного бесцветного стекла, нанесенными на поверхность (рис. 142).

Рис. 142. Курительный набор «Капли воды».

Волнистый край изделия можно создать, используя для этого болванки – деревянные стержни. Изделие набирают на понтию и разводят с помощью разводных ножниц отверстие, формируя тем самым горлышко сосуда.

После этого разогретый край изделия украшают волнами. Делают это с помощью специального приспособления, изготовленного в виде дощечки со стержнем посередине и прикрепленными вокруг него несколькими (обычно 6–8) чуть вогнутыми металлическими полосками. В результате проведенного декорирования по краю изделия образуются небольшие дугообразные желобки.

Для того чтобы создать гофрированный край, необходимо также использовать специальное приспособление – кветчер. Он представляет собой закрепленный на доске или металлической пластине деревянный стержень, от которого по всему диаметру отходят полоски из железа длиной до 8–10 см и высотой 2–3 см. Как правило, делают от 24 до 36 таких полос. На нижнюю доску кветчера прикрепляют также два стержня-штифта, располагая их друг против друга. На заднем штифте устанавливают подвижные части вспомогательного приспособления. Функция переднего – фиксировать все части в закрытом состоянии. В верхних частях необходимо проделать вырезы, диаметр которых должен быть на 4–6 см больше диаметра деревянного стержня.

С внутренней стороны верхней части кветчера прикрепляют столько железных полосок, сколько их было закреплено на деревянном стержне. Устанавливать верхние крышки следует так, чтобы в закрытом виде они не отходили от нижней доски не менее чем на 1 см. При обработке изделия край его зажимают между частями кветчера и, с силой надавив на верхние крышки приспособления, создают гофре.

Существует достаточно простой способ изготовления таких толстостенных изделий из стекла, как небольшие вазочки и пепельницы.

Для изготовления толстостенных сосудов из стекла нужно приготовить следующие и приспособления:

1) стол;

2) чугунная плита;

3) металлический шар нужного размера с прикрепленной ручкой;

4) щипцы;

5) деревянные стержни или кветчер для отделки края.

На чугунную плиту кладут предварительно разогретую стекломассу и затем с помощью металлического шара формируют дно изделия, придерживая его щипцами. После этого сосуд вновь нагревают и обрабатывают края.

Такое изделие можно украсить различными налепными деталями.

Горячее стекло получило широкое применение при изготовлении фигурно-лепных сосудов, которые можно сделать собственными руками в домашних условиях.

Прежде всего следует оборудовать небольшое помещение, приготовив следующий набор инструментов и приспособлений:

1) стол;

2) стеклодувная газовая горелка;

3) ножницы для отделки;

4) ножницы для резки стекла;

5) гладилка;

6) щипцы;

7) разводные ножницы;

8) сошки;

9) пинцет;

10) металлические развертки;

11) деревянные развертки;

12) игла;

13) подставка;

14) держалка;

15) лопатка.

Последовательность работы можно рассмотреть на примере изготовления сосуда «Калач» (рис. 143).

Рис. 143. Сосуд «Калач».

Прежде всего выдувают баночку, после чего набирают необходимое для изготовления изделия количество расплавленного стекла. Затем набору придают форму цилиндра.

Далее присоединяют боковые части (ручки) сосуда. Для этого сначала горячий набор стекла закрепляют в нужном месте и затем выдувают деталь до тех пор, пока она не приобретет нужные форму и размер. После этого изделие переворачивают горлышком вниз и прикрепляют дополнительную деталь к нижней части сосуда. Аналогичным способом выполняют ручку с противоположной стороны изделия.

На заключительной стадии изготовления сосуда необходимо вылепить из горячего стекла поддон и стеклянную тесьму, которую украшают небольшими шипами, вытягивая для этого в некоторых местах стекло с помощью щипчиков. Готовое изделие отжигают.

Пробку изготавливают так же, как и само изделие. Декорируют оригинальным волнистым жгутом.

Из горячего стекла можно выполнить разнообразные украшения: серьги, кулоны, броши, браслеты. Изготавливают их тем же способом, что и описанные выше изделия из стекла. При этом можно использовать накладное, глушеное стекло. Украсить его можно стеклянной крошкой или нитью, капельками или любыми другими налепами.

При изготовлении брошей булавку крепят к еще горячему стеклу. Металлические булавки выдерживают очень высокие температуры и потому при отжиге стеклянных изделий не расплавляются и не деформируются.

Браслеты лучше всего делать из стеклянных стержней-дротов. Их наматывают на специально приготовленную для этого деревянную болванку (при ее изготовлении следует помнить о том, что ее диаметр должен быть равен обхвату руки) и затем декорируют, для чего можно использовать дополнительный цветной набор расплавленного стекла, цветную крошку или стеклянную нить.

Такие браслеты можно сделать какими угодно: первоначальный набор можно сплющить, закрутить спиралью или сделать поверхность изделия более выпуклой.

Данный способ декорирования заключается в использовании холодного стекла в качестве декоративного элемента, который обычно располагается на поверхности изделия из стекла. Причудливые орнаменты и рисунки, а также надписи обычно наносят на поверхность ваз различных размеров.

С изобретением стекла в процессе изготовления изделий из этого материала возник вопрос о способах декорирования стеклянных сосудов.

Еще в VII в. до н. э. мастера-стеклоделы пытались нанести на поверхность сосудов простейшие рисунки с помощью ручного приспособления. Археологи обнаружили египетские сосуды с рисунками, датированные 668–626 гг. до н. э. Предполагают, что поверхность графина была обработана ручным инструментом, очень похожим на современные абразивы.

Кругами с нанесенными на их поверхность зернами камней особо твердых пород стали пользоваться для отделки стеклянных изделий уже с III в. н. э. К этому времени александрийские мастера научились наносить на поверхность сосудов довольно сложные рисунки, складывающиеся из глубоких бороздок, граней и матовых полос. При этом использовали специальный станок с вращающимся кругом. Такие изделия по способу декорирования очень напоминают технику резьбы по английскому хрусталю, возникшую в более поздний исторический период.

Примерно к I в. н. э. относятся сосуды, изготовленные также в Александрии, на поверхность которых с помощью абразива наносили целые художественные композиции. Так, во время раскопок был найден сосуд, изготовленный из накладного стекла: первый слой составляло стекло голубого цвета, а второй – нанесенное поверх него молочно-белое стекло. В последнем слое и была вырезана композиция, отображающая один из эпизодов знаменитого эпоса Гомера. Это изделие необычно и тем, что донышко его также украшает барельеф.

В IV в. н. э. большое распространение получили так называемые диатреты. В таких сосудах различные декоративные детали (сетки, буквы, изображения птиц и животных) прикрепляли к изделию, предварительно приделав к первым небольшие шипы.

Растительные рисунки, нанесенные механическим способом на поверхность прозрачных бесцветных стекол, стали появляться в IX в. н. э. Считается, что первыми мастерами, освоившими такую технику декора, были стеклоделы из Самарры и Двины (древней столицы Армении).

Пик развития резьбы по горному хрусталю приходится на X–XI вв. н. э. Особенно славились в средневековой Европе украшенные резьбой изделия восточных мастеров. В то время центром производства различных изделий с добавлением в стекломассу кварцевого песка был древний город Басра в Ираке. Там изготавливали посуду, статуэтки, шахматные фигурки из стекла высокого качества. Поверхность их украшали причудливым орнаментом, выполненным вручную.

Алмаз для декорирования поверхности стеклоизделий стали применять только с XV в. Им наносили рисунки в виде точек и отделывали край изделия узкой окантовкой. Позже, когда стали изготавливать в основном тонкостенные сосуды, такой способ декорирования не употреблялся.

К резьбе алмазом вновь обратились в XVI в. В это время особенно ценились работы французского мастера Антона Лисли.

С XVI–XVIII вв. на поверхность стеклянных изделий стали наносить так называемый каллиграфический узор. Такой декор состоял из изогнутых, тонких, процарапанных алмазом линий, между которыми размещали какое-либо изречение. Впервые подобный орнамент на своих изделиях использовала художница Анне Висшер (1583–1651 гг.).

Голландские мастера – художники по стеклу работали, как правило, с гладьем, изготовленным в Англии. На их изделиях рисунок составляли мелкие, выбитые вручную пунктиры. Особенно славились в то время работы художников Гринвуда (1680–1761 гг.) и Вольфа (умер в 1793 г.). Внимание привлекали перенесенные на стекло и выполненные пунктирной техникой небольшие по размерам эпизоды с картин Рембрандта.

Впервые способ механического гравирования использовал чешский мастер-стеклодел Каспар Леман (1570–1622 гг.), основатель знаменитой Пражской школы граверов по стеклу. Он наносил рисунок на стеклянные изделия с помощью небольших медных кругов, закрепленных на невысокой подставке. Стеклянные сосуды, украшенные таким способом, выглядели еще более хрупкими, нежными (чем сосуды, поверхность которых украшали с помощью резца) и необычайно красивыми.

Продолжателями традиций Лемана стали его ученики – отец и сын Швангардты, создавшие по приезде в Германию, в начале XVII в., Нюрнбергскую школу отделки изделий из стекла. Кроме того, они усовершенствовали технологию обработки гладье, использовав прием полирования поверхности всевозможных стеклянных сосудов с помощью тех же медных кругов, но уже с абразивными зернами.

После этого гравирование готовых изделий стали широко использовать в Чехии, Силезии и Германии. В Чехии наибольшее распространение получило матовое гравирование, применявшееся для декорирования стеклянных сосудов на протяжении XVIII и XIX вв.

С конца XVII – в начале XVIII вв. медные круги для нанесения на поверхность стеклоизделий различных рисунков стали использовать и в России. Эти изделия отличались простотой формы и орнамента. Очень интересными в этом плане оказались кубки, датированные серединой XVIII в., поверхность которых обработана и гравировкой, и шлифованием.

В конце XVIII в. в Англии изобрели особый способ гравирования поверхности различных изделий из стекла алмазным резцом. Однако он был применим только к гладье, изготовленному из стекломассы со свинцовыми добавками. Такое стекло легко поддавалось отделке, и потому можно было довольно легко наносить на поверхность хрустальных изделий рисунки любой сложности. Делали это, как правило, вручную, используя один только алмаз.

Вскоре такой способ нанесения на поверхность стеклоизделий рисунков распространился в Чехии, Франции и России.

В Росси и на рубеже XVIII–XIX вв. сложилась своя национальная традиция нанесения орнамента с помощью алмазного резца. Именно на этот период приходится расцвет особого стиля обработки поверхности изделий, выполненных из бесцветного прозрачного стекла: так называемая русская резьба (рис. 144).

Рис. 144. Русская резьба.

Подобный орнамент имеет давнюю историю. Такой рисунок часто встречается на прялках и рубелях, датированных XVII в.

Термин «русская резьба» появился за рубежом. Характер выполненного в подобном стиле рисунка качественно отличался от всех известных в то время в мире способов декорирования стеклоизделий. Основу орнамента составляли большое солнце со множеством исходящих из центра лучей и прорезные глубокие канавки, расположенные в определенном порядке. При этом рисунок, как правило, чередовался с чистыми, незаполненными местами – «камнями». Такие «камни» приобретали особую выразительность и яркий блеск при размещении изделия на темном фоне.

Общепризнанным является мнение о том, что именно российские мастера достигли высокой степени мастерства в изготовлении и декорировании разнообразных сосудов в стиле русской резьбы. Даже в Англии, где впервые появились изделия, украшенные ручной алмазной резьбой, такие работы оценивались очень высоко. Центром их изготовления в то время был Петербургский завод, который выпускал подсвечники, люстры и посуду как из искусственного, так и природного хрусталя.

Причем эти изделия отличаются не только самобытностью, но и разнообразием техники исполнения. Существует несколько видов алмазной резьбы: ананасная, ребриковая, репкой, горошиной, островерхая и многие другие.

В начале XX в. алмазной резьбой украшали не только единичные сосуды, но и изделия, выпускающиеся в большом количестве. Особое место здесь занимают разнообразные сосуды, изготовленные в Англии, а также в Финляндии, где в 1888 г. была организована компания Кархула, прославившаяся на мировом рынке хрустальными изделиями из стекла высокого качества с нанесенной на них тончайшей гравировкой.

На рубеже XIX и XX вв. был изобретен новый способ декорирования стеклоизделий – травление. Разработал его французский мастер работ по стеклу Эмиль Галле (1846–1904 гг.).

Изначально метод кислотной гравировки (травление) применялся только при декорировании сосудов, изготовленных из непрозрачного стекла. И только спустя несколько лет его стали использовать при обработке поверхности многослойных прозрачных изделий.

В Америке стеклоделие стало развиваться с XVII в. Это ремесло привезли с собой в Новый Свет переселенцы из Голландии и Польши, а также мастера из Англии. В связи с этим в американском производстве стекла и изделий из него (впрочем, как и в других областях культуры) долго не было своих национальных традиций. Американское стекло по стилю обработки представляло собой своеобразный гибрид мировых школ стекловарения и декорирования гладье.

Переворот в технологии изготовления изделий из различных сортов стекла произошел в Америке в 1827 г. Именно к этому времени относится изобретение пресса, используемого для формования различных изделий из стекломассы. Впервые он был установлен на одном из стекольных заводов в городе Сэндвич, штат Массачусетс.

Очень скоро сосуды, изготовленные таким способом, приобрели большую популярность. И именно с этого времени особенно быстрыми темпами стало развиваться производство прессованного стекла. Особую роль здесь отводят знаменитой Кембриджской стекольной компании, основанной в 1901 г.

В середине XX в. особенно высоко оценивали изделия из хрусталя высокого качества, поверхность которых обработана шлифовкой и матированием (рис. 145).

Рис. 145. Изделия Стюбенского стекольного завода: а – ваза; б – ваза «Цветок».

Такое стекло изготавливают из стекломассы, в которую, помимо прочих компонентов, входит оксид свинца.

В настаящее время изготовлением сосудов, выполненных в такой технике, прославился американский завод «Стюбенское стекло», который находится в городе Корнинг, штат Нью-Йорк. Он состоит под патронажем не менее известного стекольного концерна «Корнинг глас уоркс», на базе которого были открыты научно-исследовательский комплекс «Корнинг глас центр», музей художественного стекла и издательский отдел по художественному стеклоделию.

В Австрии во второй половине XIX в. особенно высоко ценились гравированные работы по холодному стеклу, выполненные художником Людвигом Лобмейером.

А в Чехии наиболее запоминающимися были хрустальные изделия с нанесенной на них гравировкой мастера Коло Мозера. Именно он является основателем известного стекольного предприятия «Карловарское стекло Мозера».

Со второй половины XX в. в Чехословакии вновь стало распространенным искусство гравирования холодного стекла. Свой вклад в развитие ремесла внесли такие художники, как Лишкова, Платек, Смрчкова, Котик, Глава, Хореджек. Их изделия отличаются самобытностью, оригинальностью, необычайной красотой нанесенных на стекло рисунков.

В XVIII в. своими работами славились и шведские мастера. Более других в этой области известен Элис Берг, работавший на стекольном заводе «Коста».

В настоящее время большой популярностью пользуются изделия из стекла, изготовленные на заводе «Оррефорс». В разное время здесь работали художники по стеклу: Симон Гейт, Эдвард Хальд, Вике Линдстранд.

История развития стекольного производства и гравировки в Эстонии началась после того, как эту страну посетили с выставкой своих изделий шведские мастера. На ней впервые были представлены работы эстонского гравера М. Х. Роосма (профессор, заслуженный деятель искусств Эстонии). Произошло это в 1937 г.

Поэтому традиционно годом зарождения эстонского производства гравированных стеклоизделий принято считать именно это время.

Интересен тот факт, что Роосма в 40-х гг. XX в. жил и работал в Чехии. Здесь он учился у чешских мастеров-гравировщиков. Вскоре его работы – такие, как «Юрьева ночь» (1955 г.), посвященная юбилейной дате дня крестьянского восстания против рыцарей-крестоносцев, «Водяные» (1956 г.), «Вирго» (1956 г.), «Страж цветка папоротника» (1956 г.), «Песнь об острове Муху» (1957 г.), «Эпос Калева» (1947–1959 гг.), – завоевали всемирное признание.

Особенно запоминаются изделия, на которые перенесены картины природы. При взгляде на них создается впечатление, будто бы какой-то волшебник, взмахнув палочкой, остановил ход времени и потому все замерло и уснуло на мгновение (рис. 146).

Рис. 146. Работы М. Х. Роосма: а – ваза «Рыбы»; б – ваза «Схватка Калевипоэга с бесами».

В стеклоделии широкое применение нашла алмазная резьба по стеклу, которая придает изделию изящность.

Для выполнения алмазной резьбы необходимо подобрать следующие инструменты и приспособления:

1) cтол (площадь его должна составлять 120 x 70 см², высота – 70 см);

2) станок с абразивными кругами;

3) набор абразивных кругов;

4) алмазный стеклорез;

5) подставка-поддон для готовой продукции;

6) щеточка для удаления стеклянной пыли.

Перед выполнением работы необходимо прежде всего освоить технику нанесения на поверхность изделий некоторых видов резьбы. Рельеф и конфигурация рисунка (рис. 147) зависят от толщины используемого в работе круга, а также от того, под каким углом наносится та или иная линия.

Рис. 147. Образцы рисунков, нанесенных на поверхность холодного стекла.

В процессе работы над рисунком необходимо также периодически подтачивать круги. Делают это с помощью специального приспособления, состоящего из алмаза, укрепленного между частями держателя.

При работе с холодным стеклом следует учитывать следующие особенности гравирования:

– глубокие длинные линии, нанесенные на поверхность, придают изделию яркий блеск, переливающийся разноцветными бликами;

– короткую линию на поверхности стекла можно получить, если держать вращающийся круг на одном месте;

– для получения коротких линий различных конфигураций используют несколько кругов: круг с тупым профилем применяют для получения коротких широких линий, а острые круги – узких и заостренных;

– при нанесении линий нужно внимательно следить за тем, чтобы круг проходил точно по середине намеченной линии;

– нанесенные линии по всей длине должны быть одинаковой глубины и ширины, а также их необходимо выполнять под одним углом наклона профиля круга;

– при нанесении дугообразных или волнистых линий необходимо задать им определенный радиус. Он должен быть равен радиусу круга;

– дугообразные и волнистые линии лучше всего выполнять, используя круги с острыми профилями;

– линию в виде желоба достаточно легко можно выполнить с помощью круга с закругленным профилем;

– короткие желобообразные линии, выполненные с помощью круга с закругленным профилем, образуют на поверхности изделия овалы;

– лунки на поверхности стекла выполняют, используя абразивный круг с широким (до 30–50 см) и плоским профилем;

– глубокие лунки можно создать с помощью круга маленького диаметра. И наоборот, круги большого диаметра используют для создания неглубоких ямок;

– лунки наносят в следующей последовательности (рис. 148).

Рис. 148. Выполнение лунки: а – выполнение овала; б – корректировка овала; в – формирование круга.

Сначала делают овал (рис. 148, а), затем, поворачивая стекло то вправо, то влево, корректируют его (рис. 148, б). После этого изделие разворачивают на 90° и, вновь разворачивая его то влево, то вправо, придают овалу форму круга (рис. 148, в);

– прямую плоскую линию наносят на поверхность стеклоизделия с помощью кругов с прямоугольным профилем;

– серповидные линии можно провести так же, используя круг с прямоугольным профилем (рис. 149), боковые плоскости которого не равны по длине.

Рис. 149. Линии, проведенные с использованием абразивного круга с прямоугольным плоским профилем.

Научившись выполнять на поверхности изделия из стекла простейшие линии, можно переходить к гравированию сложных рисунков, состоящих из множества отдельных линий различной конфигурации.

Поверхность хрустальной вазы украсят и оживят небольшие островерхие или усеченные пирамидки либо звездочки с «камнями», расположенными в центре. Особый эффект достигается тогда, когда поверхность таких «камней» матируют (то есть снимают тонкий слой стекла).

Очень выразительны рисунки, выгравированные на поверхности изделий из многослойного стекла. При этом, как правило, применяют способ глубокой резьбы, снимая верхний, обычно цветной, слой так, чтобы из-за него сквозь прорезные линии проглядывал бесцветный. Такую резьбу следует выполнять абразивными кругами с крупными зернами.

Снимая слой с помощью мелкозернистого абразивного круга, можно добиться эффектного плавного перехода тонов одного цвета на поверхности стекла.

Самой сложной в таком виде декорирования изделий является так называемая рельефная резьба. Для того чтобы нанести какой-либо орнамент, на поверхности изделия сначала делают глубокие прорези, а уже затем на оставшихся «камнях» выполняют линии задуманного рисунка.

Данный метод декорирования изделий из стекла представляет собой изменение поверхности изделия и нанесение на него определенного рисунка.

В мастерской должны быть:

1) cтол (площадь его составляет не менее 120 x 70 см², высота – 70 см);

2) станок для матового гравирования;

3) набор медных кругов (рис. 150);

Рис. 150. Гравирование медными кругами.

4) выталкиватель, предназначенный для того, чтобы удалять держатели из полости вала;

5) выпрямитель держателей;

6) приспособления для заточки кругов;

7) бруски из крупных и мелких абразивных зерен;

8) инструменты, используемые при изготовлении кашицы, подающейся во время работ на обод круга;

9) набор дополнительных кругов из дерева, пробки, войлока и свинца.

Работы по выполнению рисунков способом матированной гравировки осуществляются с помощью специального станка, на котором, помимо медных кругов для гравирования, устанавливают также держатели, на которых закрепляют дополнительные круги из абразива, свинца, дерева или войлока.

При декорировании холодного стекла необходимо, чтобы его поверхность постоянно увлажнялась. Для этого на станке устанавливают дополнительный желоб, по которому на поверхность обрабатываемого изделия подается вода.

Также во время работы необходимо периодически наносить на ободок круга специально приготовленную для этого суспензию. Она представляет собой смесь порошка наждака или карборунда (зернистость его должна составлять не менее 12–16) и масла (керосина). Такую суспензию подают на круг с фитиля, который предварительно закрепляют на установленном заранее кронштейне.

Под рукой у мастера-гравировщика должно быть не менее 100 медных кругов различного размера. При этом самый маленький может иметь диаметр, чуть больше диаметра булавочной головки, а большой – до 120 мм, причем толщина его может быть от 0,5 до 6 мм.

Прежде чем наносить на поверхность рисунок, гладье необходимо промыть водой, очищая от налета пыли и соринок, и хорошо просушить. После этого на изделии намечают линии орнамента, используя нанесенный на лист бумаги эскиз, который размещают внутри сосуда. Затем на лицевую поверхность переводят все линии рисунка с помощью самого маленького медного круга или алмазного резца.

При работе с применением абразивных кругов рисунок (эскиз) предварительно наносят на поверхность обрабатываемого изделия белилами, растворенными в скипидаре. После выполнения работ смесь удаляют тем же скипидаром.

В том случае, если мастер работает на станке с медными кругами, эскиз орнамента можно нанести, используя специальный состав. Для его приготовления необходимо смешать с водой и затем в полученную массу добавить клей.

Используя медные круги, достаточно легко создавать на поверхности стеклоизделий трехмерные изображения. Необычны и особенно эффектны сосуды, декорированные в технике так называемой негативной резьбы, когда предметы первого плана рисунка размещаются глубже уровня основного фона (рис. 151), то есть в нижнем слое стекла.

Рис. 151. Ваза «Весна».

Полученный рисунок можно отделать полировкой, обработав при этом либо весь рисунок, либо отдельные его детали.

При выполнении работ необходимо следовать следующим правилам:

– гравированный орнамент лучше всего полировать, используя корковый круг с нанесенной на обод молотой пемзой;

– крупные рисунки отделывают с помощью войлочных кругов, диаметр которых составляет 200–500 мм, а толщина их должна быть не менее 15–30 мм;

– всевозможные глубокие линии (овалы, лунки, дуги, серпы, волны и т. п.) полируют, применяя свинцовые (или оловянно-свинцовые) круги, на обод которых в процессе работы периодически наносят трепел – особую горную породу с кремнеземными включениями. Размеры таких кругов должны быть следующими: диаметр – от 2 до 35 мм, толщина – от 2 до 6 мм;

– крупные детали рисунка лучше всего отполировать с помощью деревянных кругов, диаметр которых может составлять от 10 до 200 мм, а толщина – от 3 до 20 мм.

Особо тонкие линии и мелкие детали орнамента выполняют, последовательно нанося на поверхность стекла короткие штрихи. Такой способ декорирования изделий очень трудоемок и требует от мастера аккуратности, внимания и терпения.

Метод скользящей гравировки штрихами, изобретенный в XVIII в. чешским мастером стекольных дел Бенджихом Эгерманом, более прост по сравнению с вышеописанным. Такой способ гравирования заключается в том, что при выполнении резьбы снимается верхний слой стекла, толщина которого не превышает 0,5 мм. Рисунки при этом можно наносить, используя не абразивные, а алюминиевые круги, которые обладают достаточно высокой степенью адгезии. В результате соприкосновения алюминия и стекла на поверхности последнего остается срез серебристого цвета.

Существуют способы гравирования как по однослойному стеклу, так и по многослойному.

Для работы необходимо приготовить следующие инструменты и приспособления:

1) стол площадью 120 x 70 см и высотой до 70 см;

2) станок;

3) набор малых абразивных кругов (рис. 152), диаметр которых может составлять от 10 до 120 мм при толщине от 7 до 16 мм. Их можно смастерить из сломанных больших абразивных кругов;

Рис. 152. Профили малых абразивных кругов.

4) инструменты для наточки абразивов;

5) алмазный карандаш для наточки абразивных кругов;

6) инструменты, необходимые для закрепления абразивных кругов на станке;

7) выталкиватель для удаления держателей из полости вала;

8) выпрямитель держателей;

9) бруски с низкой и высокой зернистостью;

10) вспомогательные круги для полировки, изготовленные из дерева, войлока, свинца, пробки.

Конфигурация линий, наносимых на поверхность изделия из стекла, зависит от выбранного абразивного круга. Прежде чем приступить к работе, нужно освоить технику исполнения той или иной линии:

– прямые плоские линии наносят на поверхность, используя прямоугольный абразив;

– тонкую линию создают острыми углами ободков профилей тех же прямоугольных абразивов;

– тонкие линии можно также нанести, используя абразивный круг с острым профилем;

– дугообразные линии и линии в виде волн и серпов можно провести также кругом с острым профилем;

– круглые лунки и овалы наносят кругом с широким и плоским профилем;

– различные желобообразные линии на поверхности стеклоизделия создают с помощью кругов с круглыми профилями;

– абразивный круг со скошенным профилем используют для нанесения на поверхность стеклоизделий мелких штрихов различной глубины.

Перед выполнением работ необходимо нанести на поверхность изделия эскиз рисунка. Делают это, накладывая трафарет и припорашивая контурные линии орнамента любым порошкообразным веществом. После этого линии обводят с помощью самого маленького медного круга. Однако нужно учитывать, что после окончательной отделки изделия следы от кругов не должны быть видны.

Первую гравировку осуществляют, используя абразивный круг с карборундовым покрытием зернистостью от 12 до 16 единиц. Диаметр его может быть 10–200 мм при толщине 3–20 мм. В процессе работы на поверхность изделия и обод работающего круга должна постоянно поступать вода.

При повторной отделке изделия, как правило, применяют электрокорундовые круги диаметром от 10 до 200 мм и толщиной 3–20 мм. Зернистость их должна составлять не более 5–8 единиц, а твердость равна СТ.

После выполнения всех этих операций готовое изделие необходимо отполировать. Для этого используют вращающуюся щетку с пемзой либо обрабатывают поверхность изделия плавиковой кислотой.

В том случае, если обрабатывают лишь некоторые участки поверхности, полирование производят, используя либо деревянные круги и пемзу, либо войлочные круги.

Нередко отделку поверхности изделий, главным образом хрустальных сосудов, осуществляют двумя способами: используя для нанесения орнамента медные и абразивные круги. В результате получается как бы комбинированный рисунок, состоящий из тончайших, причудливо изгибающихся и более грубых, простых линий (рис. 153).

Рис. 153. Ваза «Полянка», 1964 г. Выполнена с применением медных и малых абразивных кругов.

Такой способ декорирования поверхности холодного стекла изобрели венецианские мастера стекольных дел еще в XVI в. Очень скоро он получил довольно широкое распространение во всем мире.

Долгое время его использовали в Чехии и Голландии.

И сегодня, спустя уже несколько столетий, подобным способом украшают различные изделия из стекла: тарелки, фужеры, бокалы, вазы, подсвечники, пепельницы.

Для выполнения гравировки следует приготовить такие инструменты и приспособления:

1) стол площадью 120 x 70 см и высотой до 70 см;

2) алмазный стеклорез;

3) молоточек;

4) зубило небольшого размера;

5) пружинящая подушка;

6) щеточку для удаления стеклянной пыли;

7) карандаши из корунда, карборунда или карбида вольфрама;

8) станок для полирования изделия;

9) круги с деревянными, свинцовыми, пробковыми или войлочными ободками;

10) инструменты для закрепления кругов на станке;

11) выталкиватель, предназначенный для удаления держателей из полости вала;

12) выпрямитель держателей.

Для нанесения на поверхность стеклоизделий зубчатых искрящихся граней часто используют обычный алмазный стеклорез. При работе его необходимо держать в руке, как авторучку.

С помощью такого резца можно создавать самые разнообразные линии. Тонкие получаются в результате слабого нажима на резец. Если нажать на стеклорез чуть сильнее, то образуются достаточно глубокие ямки с неровными краями. Обработанное таким способом стекло обладает способностью особым образом преломлять световые лучи. Это свойство часто используют мастера при декорировании того или иного изделия из стекла.

С помощью алмазного стеклореза достаточно легко можно создавать как простые, так и сложные рисунки, состоящие из мелких штришков, которые располагают либо параллельно, либо перекрестно, либо перпендикулярно по отношению друг к другу. Все зависит от фантазии и терпения художника…

Резьбу алмазным стеклорезом можно выполнять также способом выстукивания. Такой метод декорирования изделий из природного хрусталя и стекла был изобретен в XVIII в. голландскими мастерами из Утрехта Гринвудом и Вульфом. При создании рисунка они использовали не только алмазный стеклорез, но и небольшие стальные молоточки с заостренными наконечниками или зубила.

При нанесении рисунка резец (молоточек или зубило) следует держать строго перпендикулярно по отношению к плоскости поверхности изделия и в таком же направлении наносить удары. При этом от силы удара зависит глубина лунки.

Детали образовавшегося рельефа, каждая в отдельности, переливаясь всеми цветами радуги, создают необычную игру светотени, сочетаясь с незаполненными рисунком участками. Причем при таком способе отделки именно пустые места выглядят более темными. Таким образом, они служат своеобразным фоном для сверкающего рельефа (рис. 154).

Рис. 154. Вазы «Северные». Декорированы в технике выстукивания. 1965 г.

В результате нанесенного удара на поверхности стекла образуются сколы белого цвета. Если необходимо сделать бесцветные прозрачные лунки, то изделие лучше всего расположить на приготовленной заранее пружинящей подушке.

Алмазный стеклорез часто используют и для декорирования поверхности изделий из многослойного стекла. При этом после проведения операции на цветном фоне (верхний слой изделия) образуются тонкие белые линии или штрихи белого цвета.

При выполнении рисунка любым из вышеперечисленных способов необходимо следить за тем, чтобы на поверхности изделия не скапливалась стеклянная крошка. Попадая под резец, она ухудшает качество наносимых линий, а также может повредить верхний слой стекла.

Готовое изделие нужно отполировать, используя для этого станок с дополнительными (полировальными) кругами. Обработку поверхности можно проводить и химическим способом, для чего изделие погружают в приготовленный заранее сосуд с плавиковой кислотой.

Среди различного рода гравирования отдельно стоит гравирование абразивным инструментом. Этот способ представляет собой обработку изделия из стекла указанным инструментом, благодаря которому на изделии получается оригинальный рисунок.

Для гравировки по холодному стеклу понадобятся следующие инструменты и приспособления:

1) стол (площадь его должна составлять 120 x 70 см, а высота – 70 см);

2) бормашина или станок;

3) карандаши, сделанные из абразивных материалов (необходимые для работы на бормашине);

4) деревянная подставка для стекла;

5) набор кругов с абразивными ободками (при работе на станке);

6) инструменты для закрепления кругов на станке;

7) бруски высокой и низкой степени зернистости для наточки абразивных кругов;

8) выталкиватель для удаления держателей из полости вала;

9) выпрямитель держателей;

10) дополнительные деревянные, свинцовые, пробковые или войлочные круги, предназначенные для полировки поверхности готового изделия.

Листовое стекло, а также всевозможные изделия из стекла особенно крупных размеров можно украсить рисунком, для нанесения которого используется бормашина с абразивными наконечниками.

Вместо бормашины часто применяют механизм, состоящий из электромотора, к которому посредством вала присоединен абразивный круг. При работе можно использовать круги с ободками разной конфигурации и диаметром от 10 до 200 мм.

На таком станке можно довольно легко отделать стекло различной толщины (до 15–20 см). Для этого лист устанавливают на специальной деревянной подставке, располагая его чуть наклонно назад, после чего по предварительно намеченным линиям выполняют резьбу. При этом на обрабатываемый лист должна постоянно поступать вода для охлаждения и увлажнения обрабатываемой поверхности.

Поверхность цветного стекла также можно украсить рисунками, нанесенными с помощью абразивных кругов. При этом снимают различные по толщине слои стекла. В результате создается красочная картина, детали которой складываются из постепенно переходящих друг в друга оттенков одного цвета.

В стеклоделии, помимо декорирования, широко используется такой способ оформления изделий из стекла, как живопись. Как известно, живопись по стеклу представляет собой украшение стекла с помощью красок различных оттенков.

Холодное стекло можно украшать не только с помощью медных или абразивных кругов. Эффектными и яркими выглядят сосуды, поверхность которых расписана красками. Известно, что в Древнем Египте рисунки наносили на изделия из стекла, используя масляную краску. Этот способ декорирования вскоре распространился в Сирии и Италии.

В I в. н. э. подобные расписные сосуды изготавливали все реже и реже. Снаружи их украшали, как правило, разнообразными по форме налепами. Однако это еще не означает, что изделия, украшенные росписью, перестали существовать. Ученые-историки доказали, что уже в Античности живопись по стеклу была необычайно популярной и достигла определенных высот.

К I в. н. э. относится и возникновение способа декорирования стеклянных сосудов с использованием золотой фольги. Впервые этот способ применили в Александрии, и заключался он в следующем. Из фольги вырезали орнамент, накладывали на стенки сосуда, который затем вкладывали в другой, из бесцветного стекла и более низкий. При этом два сосуда предварительно изготавливали так, чтобы внутренний плотно подходил к внешнему. В такой технике выполнена чаша, изображенная на приведенном рисунке.

Межстеклянное золочение просуществовало сравнительно недолго, до IV в. н. э. Позднее этот способ декорирования стеклянных изделий был забыт. Лишь спустя несколько веков (в XVIII в.) декорирование таким способом возродилось на короткое время в Чехии и России.

На Востоке и в Византии техника выполнения золочения была несколько иной. Здесь вырезанные из фольги рисунки прикрепляли к поверхности стеклянного сосуда и затем покрывали флюсом. Отделанное таким образом изделие отжигали.

К тому же в Византии в течение долгого времени изделия из стекла украшали массой из расплавленного стекла, смешанного с предварительно измельченными в порошок крупинками золота. Такую краску наносили на поверхность сосудов, с помощью кистей создавая причудливые рисунки.

В Византии, наряду с золочением, изделия из стекла украшали еще и росписью.

К началу XIX в., в 1830 г., германский химик Кюн составил рецепт приготовления препарата глянцевого жидкого золота, предназначенного для украшения поверхности изделий из различных материалов. Свое открытие ученый держал в тайне от всех. Однако спустя некоторое время предприимчивым братьям Дютерт удалось-таки завладеть патентом на изготовление этого вещества. С тех пор препарат жидкого золота стали повсеместно использовать для декорирования сосудов из стекла и природного хрусталя.

В арабских странах так же, как и в Византии, стеклянные сосуды украшали позолотой и росписью. Делали это в большей степени для того, чтобы скрыть дефекты поверхности стекла (в XIII–XIV вв. н. э. в арабских странах не умели варить абсолютно чистое стекло). Особенно большой популярностью пользовались в то время дамасские расписные подвесные лампы (рис. 155).

Рис. 155. Лампа, украшенная позолотой и росписью. Сирия. Начало XIV в. н. э.

В X в. происходит качественный переворот в технологии изготовления витражей. Листы стекла стали расписывать, применяя в качестве краски особый состав – шварцлот (смесь меди, железа и легкоплавкого стекла).

К XIII в. широкое распространение получил способ декорирования поверхности изделий, впоследствии названный гризайлем. Этот способ используют и в наши дни. Заключается он в том, что фрагменты рисунка составляют из отдельных тонов только одного цвета, чаще черного или коричневого.

В XIV в. был открыт еще один способ декорирования изделий из стекла – так называемое диффузное окрашивание. Сначала для этого использовали только серебро, и потому такой метод украшения назывался серебряной протравой. Спустя некоторое время его забыли.

Возродился он только к XIX в. В 1832 г. чешский стеклодел Бедржих Эгерман создал сосуды, поверхность которых была окрашена в равномерный насыщенно-рубиновый цвет.

Для того чтобы создать такую окраску, гладье сначала покрывали специально приготовленной массой, в состав которой входили соединения некоторых металлов. После этого изделие обжигали, в результате чего после проникновения металлов в толщу стекла последнее приобретало определенную окраску.

Этот способ декорирования используют и в наши дни. Так, для того чтобы окрасить поверхность стеклоизделия в янтарно-желтый цвет, при изготовлении стекломассы применяют соединения серебра, а для того чтобы создать рубиновый или черный сосуд, в исходную массу добавляют медь. Изделия желтой окраски можно получить, если покрыть гладье массой, в состав которой входят соединения ванадия. Особенно эффектно выглядят изделия из цветного стекла, декорированные золотом (рис. 156).

Рис. 156. Графин. Рубиновое стекло. Роспись золотом. XVII в.

В XV в. золочение и роспись по стеклу использовали и в Венеции. В связи с тем что венецианцы изготавливали только цветное стекло, характер рисунка был также специфическим. Традиционно в Италии сосуды украшали орнаментом в виде золотых чешуек, обрамленных цветной или белой нитью, выполненной эмалью (рис. 157).

Рис. 157. Венецианское стекло: а – чаша (XV в.); б – свадебный бокал (XV в.).

С XVI в. такой рисунок наносили только на молочно-белое стекло, которое впервые было изготовлено в Мурано. Делали его в подражание знаменитому китайскому фарфору. Поверхность гладья затем украшали разноцветными рисунками.

Во Франции со второй половины XVI в. стали появляться сосуды, изготовленные на венецианский манер. Связано это с тем, что в это время во Франции работали мастера из Венеции. Они-то и привезли с собой способ украшения изделий позолотой и эмалью.

В XVIII в. французские изделия из стекла по способу декорирования напоминали арабское стекло. Более других производством сосудов, поверхность которых украшали золоченым орнаментом, славились заводы братьев Даум, организованные в Нанси в 1875 г.

В Германии живопись по стеклу стали использовать для декорирования стеклоизделий с конца XVI в. Особенно широко этот способ применяли в Южной Германии, Саксонии и Чехии. Как правило, красками разрисовывали высокие сосуды, украшая их поверхность рисунками на религиозные, исторические и бытовые темы. Большой популярностью и спросом в то время пользовались штофы с изображенными на них гербами и разнообразными геральдическими знаками.

В середине XVII в. появляется новый способ декорирования изделий из стекла, на поверхность которых наносили рисунок, выполненный черной краской.

Такой вид росписи по стеклу изобрел известный германский художник Иогаш Шапер.

В конце XVIII в. в Саксонии художник по росписи фарфора Сигизмунд Мон (1760–1815 гг.) составил рецепт изготовления полупрозрачных и прозрачных эмалей. В дальнейшем прозрачные эмали довольно часто использовали в декорировании, как правило при изображении на поверхности стеклоизделий пейзажей и разнообразных цветочных картин. Однако такие сосуды обычно не пользовались большим спросом, в связи с тем что сквозь краску проглядывала противоположная сторона изделия, линии орнамента деформировались, что, естественно, приводило к искажению самого рисунка.

В России в XVII в. стеклянные сосуды расписывали масляными красками. При этом создавали яркие полихромные рисунки, которые выражали веселый, необузданный нрав русского народа.

Эмаль на Руси стали использовать с XVIII в. Впервые изделия, украшенные эмалью, изготовили на Ямбургском стекольном заводе (рис. 158).

Рис. 158. Сосуд декоративный. 1730 г.

С конца XVIII в. на Петербургском казенном заводе впервые в России изготовили сосуды из молочно-белого стекла, по внешнему виду напоминающие китайский фарфор. Поверхность таких изделий опять же в подражание фарфору украшали разноцветным орнаментом, нанесенным эмалью.

С XIX в. в России поверхность изделий из прозрачного и цветного стекла стали декорировать позолотой.

Существует еще один способ декорирования изделий из стекла – так называемая декалькомания. Он был изобретен в России в первой половине XIX в. двумя художниками: Теребеневым и Семячкиным. В 1860 г. данный способ покрытия стеклоизделий значительно усовершенствовал С. А. Хрулев, в результате чего стало возможно использование разнообразных деколей на стекольных заводах при изготовлении и декорировании больших партий продукции.

В начале XX в. особенно популярной стала шелкотрафаретная печать (так называемая шелкография). Данный способ издревле использовали в Китае для нанесения рисунков на шелковую ткань. Отсюда и пошло название – шелкография.

В 30-е гг. XX в. в Америке шелкотрафаретную печать часто использовали при отделке стеклянных сосудов. При этом гладье сначала покрывали силикатной краской, а затем готовое изделие обжигали в печах при высокой температуре.

В нашей стране используют различные способы декорирования изделий из стекла и горного хрусталя.

Особое внимание привлекают работы В. Шевченко, поверхность которых обрабатывается так называемыми вспенивающимися эмалями.

Эти изделия замечательны тем, что на их поверхности образуются выпуклые, рельефные рисунки, выполненные разноцветными красками.

Очень эффектны также стеклянные сосуды, изготовленные из белого прозрачного стекла и украшенные рисунками, состоящими из тонких линий белого цвета (рис. 159).

Рис. 159. Ваза. 1964 г.

Интересны сосуды, стилизованные под старинное стекло и украшенные всевозможными геральдическими знаками (рис. 160).

Рис. 160. Бокал «Русский сувенир». 1966 г.

Живопись по стеклу выполняют, приготовив следующие инструменты и приспособления:

1) cтол (площадь его должна составлять 120 x 70 см, а высота – 70 см);

2) набор кистей (рис. 161).

Рис. 161. Кисти, предназначенные для росписи стекла.

3) краски;

4) две отшлифованные палитры из стекла толщиной 4–5 мм. Размер одной из них должен быть 20 x 20 см, другой – 35 x 35 см;

5) небольшие пестики (куранты), предназначенные для растирания и смешивания красок;

6) костяные или пластиковые шпатели;

7) капельница;

8) скипидар;

9) сосуд для масла;

10) перья для рисования;

11) тампоны, изготовленные из ваты и кусочков кожи;

12) калька для переноса рисунка с бумаги на поверхность стекла;

13) образцы продекорированного стекла для пробного отжига;

14) подставка для готовых изделий;

15) турникетка;

16) печатки-шаблоны для нанесения мелких деталей рисунка.

В зависимости от того, какой вид краски выбран для покрытия изделия из стекла, можно точно знать, сколько времени она продержится на поверхности изделия, то есть от вида краски зависит ее практичность.

В живописи по стеклу используют такие виды красок: силикатные, люстровые, вспенивающиеся и льдистые.

Силикатные краски – достаточно легкоплавкий материал. Уже при температуре 500 °C они плавятся и срастаются со стеклом. После отжига такие краски образуют либо прозрачный, либо непрозрачный слой. В зависимости от этого различают краски и эмали.

Силикатные краски изготавливают из смеси флюса, основу которого составляет боросиликат свинца, и красителя. Иногда при составлении флюса боросиликат свинца заменяют другими соединениями: оксидом кремния (10–17 %), оксидом бора (4–11 %), оксидом кальция (2–6 %), оксидом цинка (2–5 %), оксидом алюминия (0,5–3 %), оксидом титана (1 %), оксидом натрия (1–3 %) или оксидом калия (до 3,5 %). Вышеперечисленные вещества часто вводят в состав флюса вследствие того, что они обладают высокой устойчивостью к химическим воздействиям.

Выбор того или иного красителя при составлении красящей массы иногда зависит от входящего в ее состав оксида – основы флюса. Так, например, кадмий никогда не вводят во флюс, изготовленный с использованием оксида свинца.

Полупрозрачные краски получают путем сплавления флюса и красителя. В зависимости от химического состава красителя получают краску того или иного цвета (табл. 1).

Силикатные эмали, как правило, приготавливают из измельченного в порошок флюса, смешанного с пигментом (табл. 2).

Силикатные краски часто используют в живописи по стеклу, а также при нанесении рисунка в технике аэрографии, декалькомании, шелкографии и печати.

Отжигать готовое изделие нужно с соблюдением определенных температурных условий. Следует установить в печи такую температуру, при которой краска или эмаль сплавились бы с изделием, но само изделие при этом не изменило бы формы. Нередко при отжиге случается так, что на поверхности окрашенного сосуда образуются тончайшие трещинки, так называемый цеп. Такой дефект, как правило, не считается браком и часто служит в качестве дополнительного элемента декора. Однако это может быть принято лишь в том случае, если краска не отслаивается от изделия, а прочно сплавлена с его поверхностью.

Люстровые краски составляют из смолянокислых солей тяжелых металлов, смешанных с органическими растворителями. Поверхность изделий, отделанных такой краской, приобретает в зависимости от оксида металла определенный цвет.

Нередко слой краски оказывается настолько тонким, что кажется прозрачным и даже бесцветным. При этом на присутствие декоративного покрытия указывает лишь слабый металлический отблеск, характерный для люстровых красок.

Существуют и прозрачные (перламутровые) «люстры». Их готовят, растворяя в органическом растворителе соли таких металлов, как кобальт, железо, никель или хром. Подобные краски часто используют, смешав с цветными для лучшего сцепления с поверхностью стекла.

«Люстры», включающие соли золота, серебра или платины, образуют на поверхности изделия из стекла или искусственного хрусталя тончайшую пленку, приобретающую в отраженном свете цвет, указывающий на присутствие в составе краски того или иного металла.

Растворенные соли золота, входящие в состав люстровой краски, образуют на поверхности стекла пленку ярко-пурпурного цвета.

Краски на основе растворов солей цинка придают поверхности изделия пурпурную окраску.

«Люстры» с солями олова после отжига приобретают фиолетовый цвет.

Свинцовые краски образуют пленку цвета металла.

Соли железа и марганца, на основе которых созданы люстровые краски, придают изделию коричневую окраску.

Люстровые краски должны быть достаточно жидкими. Для того чтобы они не растекались по поверхности изделия при росписи отдельных деталей рисунка, необходимо ограничить небольшие участки линиями, прорезанными с помощью стеклореза или маленького медного круга. Для этого можно использовать также силикатную краску либо обозначить пограничные линии деталей, протравив их по контурным линиям плавиковой кислотой.

Готовое и отделанное изделие отжигают в печи при температуре 500–540 °C.

Поверхность декорированных люстровой краской изделий можно украсить кракле или «мрамором». Для этого на слой чуть подсохшей краски наносят клей. В результате после полного высыхания на поверхности изделия образуются либо мелкие трещинки, либо краска собирается в складочки, образуя мраморные разводы. Величина фрагментов, образующих орнамент, зависит от толщины пленки краски: чем толще слой, тем крупнее трещинки и разводы, и наоборот, сеточку мелких трещинок можно сделать, нанеся на поверхность тонкую пленку.

Изделия, поверхность которых обработана люстровой краской и клеем, отжигают в предварительно разогретой печи при температуре 540–560 °C.

Эффектно выглядят изделия из стекла, разрисованные люстровыми красками, в состав которых входят смеси солей висмута или олова с препаратом жидкого золота. После отжига поверхность обработанных таким способом стеклянных сосудов приобретает нежно-розовую или бледно-фиолетовую окраску с золотистым оттенком.

Такие краски состоят из одного только флюса. Используют их в виде небольших (диаметром от 0,1 до 0,5 мм) гранул, которые при отделке наносят на предварительно обработанную олифой поверхность стеклянного изделия.

При отжиге гранулы приплавляются к стеклу и растекаются. Отдельные крупинки могут и не растекаться, а лишь округляться, что создает дополнительный декоративный эффект. Уменьшить текучесть краски можно, нанеся с помощью трафарета на поверхность изделия любое техническое густое масло.

Особого внимания заслуживают изделия, поверхность которых расписана льдистыми красками и мелкой цветной крошкой.

К такому виду относятся краски, набухающие и частично отслаивающиеся от стекла при отжиге. В результате создается дополнительный декоративный эффект, усиливается рельефность нанесенного рисунка.

Кроме перечисленных видов красок, известны рецепты приготовления красок контрастных цветов, а именно черного и белого, которые, благодаря своей сочетаемости, идеально подходят для живописного оформления стекла.

Ингредиенты: 80 г силикатного клея, 20 г каолина.

Способ приготовления: растертый каолин тщательно перемешивается с клеем. Для нанесения готовой краски на стекло требуется заостренная палочка или художественные перья.

Ингредиенты: 60 г силикатного клея, 20 г древесного угля, 20 г полиграфической черни.

Способ приготовления: силикатный клей смешивают с углем и чернью в стеклянном или фарфоровом сосуде, после чего получившуюся массу процеживают.

Прежде чем начать выполнять роспись по стеклу, необходимо подготовить краску. Для этого небольшое ее количество растирают курантом на палитре, после чего слой выравнивают с помощью шпателя, при этом краску лучше всего разбавлять скипидарным маслом или скипидаром. Консистенция полученной массы должна быть достаточно вязкой – такой, чтобы краска не растекалась по поверхности стекла.

В том случае, если полученная краска жидкая, ее размазывают по палитре и слегка подсушивают либо добавляют немного сухой краски.

Если же полученная масса слишком густая, то ее разбавляют скипидаром и растирают с помощью куранта.

При декорировании изделия необходимо помнить о том, что быстросохнущие краски плохо ложатся на обрабатываемую поверхность, почти сразу сворачиваются, а медленно высыхающие приводят к излишнему ее загрязнению (на такую поверхность легко прилепляются пылинки и мелкие соринки).

Перед использованием качество той или иной краски нужно проверить путем обжига экспериментального образца (пробного изделия или пластинки небольшого размера), покрытого краской.

Орнаментом, выполненным красками, можно украшать всевозможные изделия из стекла: витражи, посуду (тарелки, чаши, бокалы, вазы), фигурки, подсвечники. Красками же можно наметить и линии отдельных деталей того или иного рисунка, рельефно выступающего над поверхностью изделия. Для этого нужно овладеть техникой выполнения росписи по стеклу.

1. Отводки (широкие горизонтальные линии) наносят тупыми кистями.

2. Отводки, пущенные по краю сосуда, носят название «край».

3. Тонкие линии называют усиками. Их выполняют скошенными кистями.

4. При создании фона поверхность изделия покрывают слоем краски, который затем ровняют с помощью шерстяного тампона, обернутого марлей.

5. Контурные линии орнамента можно наметить пером или тонкой кистью. Линии деталей сложных рисунков переносят с помощью кальки, припорашивая при этом поверхность изделия измельченным углем.

6. Бесцветное прозрачное стекло окрашивают, предварительно прикрепив шаблон рисунка к внутренней поверхности изделия.

7. Перед декорированием поверхность изделия нужно хорошо очистить от пыли, мелких соринок и жировых пятен.

8. Линию на поверхность гладья наносят в один прием. Исправлять уже проложенную линию нельзя. При крайней необходимости нужно подождать до полного высыхания краски и затем по высохшей линии провести новую.

9. Орнамент, состоящий из мелких штрихов, выполняют с помощью металлических перьев. При этом по поверхности изделия их нужно вести очень медленно, для того чтобы дать стечь краске.

10. При раскрашивании изделия кисть следует держать как авторучку.

11. Необходимую краску следует набирать на кисть с палитры, но не из тубы или сосуда.

12. Для краски каждого цвета нужно использовать отдельную кисть. Чистая кисть необходима для прорисовки отдельных деталей изображения.

13. Объемные рисунки выполняют в определенной последовательности: сначала самые крупные детали, затем более мелкие (точки, штрихи, короткие линии).

14. Детали маленького размера и одинаковой формы (например, горошины) можно наносить на поверхность изделия с помощью приготовленных заранее шаблонов-печаток.

15. При выполнении рисунка не рекомендуется накладывать слишком толстый слой краски, в противном случае последняя обязательно вспучится и растрескается при обжиге изделия.

16. Наиболее благодатным материалом для украшения стеклоизделий являются прозрачные легкоплавкие краски. Они достаточно равномерно ложатся на обрабатываемую поверхность, а нечаянные подтеки создают дополнительный декоративный эффект.

17. Оставшиеся после работы краски лучше всего хранить в специальных тюбиках.

Поверхность изделий можно также украшать орнаментом, выполненным не красками, а заранее приготовленными восковыми карандашами. Делают их из смеси воска, обжиговой краски для стекла и флюса, добавленного в массу в минимальном количестве. Такие рисунки выглядят более эффектно, если они нанесены на предварительно заматированную поверхность.

Существуют так называемые льдистые краски. Это крупинки диаметром от 0,1 до 0,5 мм, состоящие из обычного флюса или цветных крошек. Их наплавляют на обработанную олифой поверхность изделия, в результате чего образуются выпуклые разноцветные кружочки.

Нередко поверхность изделия из стекла покрывают бесцветным флюсом (предварительно его нужно развести скипидаром) или смесью флюса и любого стертого в порошок огнеупорного материала белого цвета. В результате получается изделие матово-белой окраски.

Изделия из стекла и хрусталя часто отделывают разноцветными эмалями. При этом сначала поверхность покрывают легкоплавкой краской, а уже затем накладывают эмаль. Делают это, потому что эмаль, по сравнению со стеклом, достаточно тугоплавкий материал. Для того чтобы выровнять коэффициент плавления, необходим материал с промежуточным показателем. Таким материалом и является легкоплавкая краска.

После нанесения на поверхность краски или эмали изделие следует хорошо отжечь. При этом необходимо соблюдать следующие требования:

1. Обработанные изделия должны нагреваться медленно. В противном случае краска растрескается и отслоится.

2. При отжиге в печи должно быть небольшое количество избыточного кислорода.

3. Устанавливаемая в печи температура должна быть такой, чтобы создать условия для растекания, плавления краски, но не деформации самого изделия.

4. Tемпературу в печи устанавливают опытным путем, для чего прогревают обработанный образец изделия или небольшой кусочек стекла с нанесенной на его поверхность краской.

5. Отжигать изделие следует при температуре около 540–560 °C в течение 1 ч.

Существует немало способов нанесения краски на поверхность изделия из стекла или хрусталя.

Диффузное окрашивание изделий можно приравнять к химическому процессу. Суть такого способа окрашивания заключается в том, что после нанесения на поверхность частицы краски проникают в верхний слой стекла, образуя тонкую цветную пленку. Такую поверхность можно будет украсить выгравированным рисунком или орнаментом, вытравленным с помощью плавиковой кислоты.

Диффузное окрашивание осуществляют, используя специально приготовленную пасту, в состав которой должны входить соединения серебра или меди, глина, охра, шамот.

В состав серебряной пасты, помимо серебра, включены следующие компоненты: шамот, охра, каолин, или желтая глина. Перед применением их необходимо просушить и отсеять зерна, диаметр которых составляет более 50 мкм.

Кроме того, в отделочную массу добавляют клеящие вещества, необходимые для лучшего скрепления с поверхностью. Чаще всего такой клей приготавливают из гуммиарабика, декстрина, сахара (скипидара) и густого масла, растворенных в воде.

Во время приготовления пасты необходимо добиться такой ее консистенции, при которой она хорошо удерживала бы нанесенную на поверхность краску. При этом необходимо помнить о том, что избыток масла в составе отделочной пасты приводит при отжиге к вспучиванию последней и деформации слоя краски, а напротив, недостаток – к ее отслаиванию.

При окрашивании стекла серебряной пастой при толщине слоя до 0,1 мм обрабатываемое изделие приобретает бледно-желтую окраску. Если слой пасты превышает 0,5 мм, то поверхность окрашивается в ярко-желтый или оранжевый цвет.

При составлении отделочной пасты вместо серебра часто используют медь (безводный медный купорос). При отжиге изделие приобретает едва заметный желтоватый оттенок. Однако при повторном проведении термообработки поверхность стеклоизделия окрашивается уже в насыщенно-красный цвет.

Составить медную пасту можно, смешав следующие ингредиенты: безводный медный купорос – 10 частей, огнеупорная глина – 3 части, декстрин, вода.

Перед нанесением пасты и краски поверхность стекла следует хорошо очистить от пыли и соринок. Кроме того, при обработке изделий из стекла нужно помнить о том, что после высыхания пасты резко обозначаются все дефекты поверхности. Потому к окрашиванию необходимо допускать только изделия с ровной и абсолютно гладкой поверхностью.

После этого отделочную пасту наносят на изделие, причем толщина слоя должна составлять не менее 0,5 мм и не более 1 мм. Ее необходимо накладывать на поверхность ровным слоем толщиной, одинаковой на всех участках. При этом пастой можно предварительно обрабатывать как всю поверхность, так и отдельные детали особо сложного рисунка (нужно только следить за тем, чтобы слой ложился равномерно).

Обмазанное серебряной пастой изделие обжигают в печи, после чего отделочную массу удаляют. Для этого сосуд погружают в горячую воду и выдерживают 1 ч, после чего пасту счищают щеткой.

Медное окрашивание – процесс более трудоемкий. Сначала изделие покрывают пастой, после чего массу смывают, а изделие, имеющее желтую окраску, обжигают повторно. В результате поверхность приобретает черный цвет. Далее проводят еще один обжиг для получения изделия с насыщенно-алым оттенком.

Нередко после отжига на поверхности изделия образуется тончайшая прозрачная или имеющая красновато-медный цвет пленка.

В том случае, если на изделие был наложен слишком толстый слой пасты, а также если сосуд не был термически обработан в течение суток, на поверхности после обжига образуется бесцветная сеточка. Бесцветными же останутся и участки, которые до отжига были увлажнены.

Для такого декорирования изделий из стекла и искусственного хрусталя используют особым способом приготовленные из драгоценных металлов (серебро, золото и платина) препараты: растворы и порошки.

Так называемое глянцевое золото (10 %-ный или 12 %-ный раствор жидкого золота) наносят на стекло, создавая тончайшую золотистую пленку. Для этого, как правило, используют мягкие кисти или металлические перья. Ими расписывают предварительно очищенную от пыли и мелких соринок поверхность изделия. При этом линии рисунка, нанесенного глянцевым золотом, после отжига изделия имеют обычно коричневатый оттенок.

Для того чтобы золоченые линии дольше не стирались, глянцевое золото лучше всего наносить в проделанные на поверхности изделия неглубокие бороздки. Делают их с помощью медных кругов небольшого размера, а прямые канавки можно протравить, используя пантограф.

При росписи золотом не рекомендуется наносить как слишком толстый слой красящего состава (во время отжига под воздействием высоких температур он может отслоиться от стекла), так и чересчур тонкую пленку (после высыхания она едва заметна на поверхности изделия и к тому же довольно быстро стирается).

Чеканное золото создают путем нанесения препарата жидкого золота на предварительно заматированную плавиковой кислотой поверхность стеклоизделия.

Порошкообразное золото для росписи изделий из стекла используют очень давно. В настоящее время выпускают 52 %-ный, 63 %-ный, 72 %-ный и 90 %-ный препараты порошкового золота. Порошок смешивают с флюсом (в его состав входят бура или борнокислый свинец), который применяют для лучшего сцепления со стеклом. После этого изделие расписывают приготовленной краской и обжигают в печи. В результате образуется матовое золочение.

Для того чтобы придать рисунку характерный для золота блеск, необходимо отполировать изделие. Очень эффектны расписанные золотом сосуды, на поверхности которых отполированные, блестящие участки сочетаются с матовыми, тусклыми.

Нередко изделие сначала расписывают глянцевым золотом, после чего обжигают и затем, обмазав густым маслом, орнамент припорашивают порошковым золотом. Готовое изделие вновь обжигают и после этого полируют для придания рисунку характерного золотого отблеска.

Для нанесения рисунков на поверхность стеклоизделий часто используют жидкое полировочное золото. Изготавливают его на специальных заводах. По составу оно представляет собой смесь жидкого глянцевого и порошкового золота с добавлением соединений металлов. Эту смесь разбавляют органическими растворителями.

В Дулево был разработан еще один состав жидкого золота. В качестве компонентов используют терпенсульфид золота, смолу, соединения серебра и висмута. Полученную массу растворяют в смеси скипидара, циклогексанола и эфирных масел.

Роспись выполняют так. Сначала наносят первый слой красящего вещества, после чего изделие обжигают. Далее повторяют окрашивание. Изделие считается законченным после полного высыхания повторно нанесенной пленки.

Одними из самых дорогих являются изделия, расписанные сусальным золотом. Для такого декорирования используют небольшие золотые пластинки толщиной до 0,1 мм.

Наклеивают золотые листочки на предварительно заматированную поверхность стекла. Для этого поверхность изделия покрывают клеем, с помощью жесткой кисти прикрепляют декоративную деталь, после чего ее смазывают клеем, чтобы в дальнейшем предотвратить механические повреждения декоративной отделки.

В качестве клея используют разбавленную скипидаром, скипидарным маслом, хлороформом или бензолом массу, приготовленную из шеллака, копалового лака и канадского бальзама.

Часто на поверхность стеклянных сосудов наносят серебряные рисунки. Для этого используют, как правило, порошковое серебро. Техника росписи аналогична способу декорирования изделий золотым порошком.

Нередко в живописи по стеклу используют серебряные пасты, приготовленные из перечисленных ниже компонентов.

Ингредиенты:

– нитрат серебра – 52 части;

– флюс – 3 части;

– смесь скипидара и скипидарного масла – 45 частей;

– оксид висмута (для лучшего скрепления пасты со стеклом).

Отделочную пасту наносят на поверхность изделия, после чего последнее обжигают в печи при температуре 530–550 °C в течение 30 мин. После этого можно нанести еще один слой пасты и вновь отжечь сосуд.

Готовое изделие полируют для придания линиям орнамента характерного серебряного блеска.

С течением времени серебряные покрытия темнеют и утрачивают блеск. Поэтому лучше всего для декорирования изделий из стекла и хрусталя использовать препарат жидкой платины.

Способы нанесения такого препарата на поверхность стекла аналогичны декорированию изделий серебром и золотом.

Аэрографией принято называть способ украшения поверхности изделий из стекла, при котором краску распыляют аэрозолем и наносят на поверхность через шаблон-трафарет, изготовленный из листа фольги. При этом используют краску особого состава.

Ингредиенты:

– сухая краска – 100 частей;

– скипидар – 25–30 частей;

– канифольно-скипидарная мастика – 10 частей.

Ингредиенты:

– сухая краска – 100 частей;

– вода – 30–50 частей;

– клеевой раствор – 10 частей.

Такая краска отличается от обычной не только составом, но и более жидкой консистенцией. Кстати, именно ее используют в очень модном в наши дни молодежном течении – граффити.

В технике аэрографии можно выполнять рисунки различной сложности: простые линии, широкие полосы, любые геометрически правильные фигуры. При этом можно создавать и одноцветные, и полихромные рисунки. С помощью аэрозоля можно создавать на поверхности изделия какой угодно фон, на который затем будут нанесены отдельные детали орнамента.

Эффектно выглядят изделия, декорированные сплошным крытьем. При этом можно делать как восходящее (тон краски более насыщенный в верхней части сосуда), так и нисходящее (тон краски более густой у основания изделия) крытье.

Такой способ нанесения краски на поверхность изделия позволяет с минимальными затратами времени создать самые разнообразные рисунки.

Для выполнения шелкографии необходимо приготовить такие материалы, инструменты и приспособления:

1) стол;

2) трафарет;

3) ракель;

4) краска.

Прежде всего необходимо заготовить трафареты-сетки. Их должно быть несколько, так как в процессе окрашивания для каждого цвета используется отдельный трафарет.

Изготавливают их так. Сначала делают рамки из дерева, пластика или металла. Затем полученные рамки длиной до 1 м обтягивают капроновой или нейлоновой сеткой с частотой расположения гнезд от 4000 до 16 000 на 1 м². В том случае, если необходимо нанести интенсивно окрашенную линию или орнамент, используют металлическую (бронзовую или стальную) сетку. Однако последняя не очень удобна в применении, так как плохо прилегает к поверхности стекла, особенно если стекло несколько деформировано.

Натянутую на рамки сетку пропитывают светочувствительным составом, изготовленным из шеллака, желатина, альбумина (поливинилового спирта) и бихромата аммония (калия).

Далее изготавливают слайд с рисунка, предварительно нанесенного черной тушью на белый лист бумаги. С полученного слайда проецируют на светочувствительный слой сетки линии орнамента, после чего трафарет промывают в воде, температурой 17–20 °C. Делают это для того, чтобы растворить светочувствительную пленку в темных местах рисунка, сквозь которые во время окрашивания стеклоизделия будет проходить краска. В результате получается трафарет с обозначенными контурными линиями орнамента.

После этого готовый трафарет ополаскивают водой и хорошо сушат при температуре 18–20 °C.

Для выполнения шелкографии, как правило, используют краски из драгоценных металлов или силикатные, разбавленные скипидарным раствором смолистых масел. Для того чтобы добиться нужной консистенции красящего вещества, применяют так называемые пластификаторы. Их изготавливают из следующих компонентов.

Ингредиенты:

– керосиновая фракция с температурой кипения 250–270 °C – 14 частей;

– вазелин – 8 частей;

– олифа – 16 частей.

Иногда разбавители изготавливают на основе воска и различных смол. Краски, составленные из таких компонентов, называют термопластичными. Такие краски перед нанесением на поверхность изделия необходимо разогреть до температуры 60–90 °C. Они обладают свойством почти сразу же затвердевать при комнатной температуре.

При нанесении краски трафарет накладывают на поверхность стекла и сквозь него продавливают краску с помощью ракеля (небольшой скребок). После этого краску подсушивают и затем наносят другую, используя при этом второй трафарет.

Декалькоманией называется способ декорирования поверхности изделий из стекла и хрусталя, который заключается в переводе деколей (своеобразные переводные картинки) на стекло.

Орнамент на деколи наносят обычно силикатными красками. Делают это в типографиях.

Различают простые и сдвижные деколи.

На простых деколях рисунок наносят в зеркальном отображении, причем сначала выполняют контурные линии орнамента, а уже затем фон.

На сдвижных деколях рисунок выполняют в правильной последовательности и закрепляют на бумаге, обмазанной клеем. Поверхностный слой в таких деколях покрывают тончайшим слоем нитролака для предотвращения повреждений орнамента. При переводе на стекло клеевой слой растворяется в воде и картинку довольно легко сдвинуть и закрепить на поверхности какого-либо стеклянного сосуда.

Существует два способа перевода простых деколей на поверхность стеклоизделий.

Прежде всего необходимо подготовить вспомогательный раствор.

Ингредиенты:

– канифоль – 3 части;

– скипидар – 7 частей.

Все компоненты смешивают и полученную массу подогревают на огне при температуре 100 °C в течение 30 мин.

Деколи, предварительно выдержанные в воде 1 мин, смазывают приготовленной смесью, после чего их накладывают на стекло и удаляют бумажную подкладку.

Приготовленную заранее смесь из канифоли и скипидара наносят на участки, где будут прикреплены картинки, после чего сухие деколи рисунком накладывают на смазанные смесью участки и хорошо увлажняют. Затем удаляют бумажную прокладку.

После нанесения орнамента на поверхность изделия споласкивают щелочным раствором и затем холодной водой.

При нанесении сдвижной деколи картинки предварительно смачивают водой, накладывают на поверхность изделия и из-под рисунка удаляют бумагу-основу. После этого сухой тряпкой осторожно протирают картинку, удаляя остатки влаги и воздушные пузырьки. После этого сосуд также погружают на некоторое время в щелочной раствор и затем промывают холодной водой.

Изделия с переведенными на их поверхность картинками обжигают в печи при температуре приблизительно 540–560 °C.

На поверхность изделия краску можно наносить и способом так называемой высокой печати.

Высокую печать выполняют, оснастив мастерскую следующими инструментами и приспособлениями:

1) стол;

2) резиновые штемпели или рельефные валики;

3) стеклянная палитра;

4) резиновый валик;

5) металлический шпатель.

Прежде всего необходимо изготовить штемпели. Лучше всего делать их из резины. При этом площадь их не должна быть больше 30 см².

Далее приготавливают краску. Ее нужно разбавить олифой в соотношении 48: 42. В качестве разбавителя можно использовать также патоку, глицерин, типографское или скипидарное масло. Консистенция краски должна быть достаточно густой.

Красящую смесь накладывают на палитру, хорошо растирают, раскатывают тонким слоем и затем набирают на штемпель. Им наносят краску на поверхность стеклоизделия.

При выполнении рисунков таким способом необходимо наносить краску в один прием. Корректирование и исправление неудавшихся линий недопустимо. При этом удобнее всего использовать штемпель с выгнутой серединой. Наносить орнамент следует, нажимая на штемпель с одинаковой силой по всем участкам, в противном случае краска неравномерно ляжет на поверхность обрабатываемого изделия.

Иногда окрашивание с помощью штемпеля производят иначе: штемпель с краской закрепляют рельефом наружу и затем прокатывают по нему изделие.

Для выполнения орнамента в технике высокой печати часто изготавливают специальный валик с отпечатком рисунка. Его можно приготовить в домашних условиях.

Ингредиенты:

– пищевой желатин – 1 часть;

– столярный клей – 1 часть;

– технический глицерин – 2 части;

– карболовая кислота – 0,01 %.

Способ приготовления.

Прежде всего на водяной бане необходимо растворить смесь из желатина, клея и глицерина, после чего в полученный раствор добавить карболовую кислоту. Загустевшую массу заливают в гипсовую форму и охлаждают.

Валик с нанесенным на его поверхность рельефным рисунком будет служить в качестве штемпеля для нанесения краски.

После выполнения всех работ по декорированию стекла изделие необходимо отжечь в печи при температуре 540–560 °C.

Листовое стекло обычно используется при застеклении оконных рам, балконов. Таким образом, в подобных случаях осуществляется работа со стеклом больших размеров, которое чаще всего приходится резать на более мелкие фрагменты. Поэтому в данной главе речь пойдет о способах обработки листового стекла (резка, обработка краев стекла после резки и т. д.).

Все работы с листовым стеклом обычного состава имеют свою специфику (обработка, резка, сверление и т. д.). Но работа с этим видом стекла считается несложной по сравнению с обработкой органического стекла.

Как правило, для того чтобы разрезать лист стекла, используют специальный стеклорез или алмаз. Но в том случае, если в нужный момент их не оказалось под рукой, можно воспользоваться изготовленными вручную угольными карандашами. Такие карандаши делают из смеси березового или липового древесного угля и гуммиарабика. Последний представляет собой водный раствор смолы особого вида акации и обладает клеящим свойством. Для того чтобы изготовить карандаши, необходимо смешать растертый в порошок уголь и гуммиарабик до получения густой вязкой массы. Ее затем нужно разделить ее на несколько частей и сформировать небольшие палочки. Перед использованием такие карандаши следует хорошо просушить и после этого подпилить трехгранным напильником.

Во время нарезания стекла отточенный конец карандаша поджигают и ведут им по линии отреза. После этого стекло надламывают по образовавшимся трещинам.

Для того чтобы разрезать сосуд по горизонтальной линии, необходимо заполнить его водой до намеченного уровня. Затем по этой линии сосуд плотно обвязывают тонкой веревкой или нитью. Ее смачивают керосином либо бензином и поджигают. В результате образуется трещина, по которой сосуд надламывают.

Сосуды цилиндрической формы можно разрезать при помощи электрического тока. Для этого предварительно на вторичной обмотке понижающего трансформатора с напряжением 10–12 В закрепляют железную или нихромовую проволоку, диаметр которой должен составлять 0,4–0,6 мм. Этой же проволокой обматывают сосуд по намеченной линии отреза. Для того чтобы предупредить короткое замыкание, необходимо проволоку в месте схождения ветвей проложить асбестом или слюдой, после чего ее концы скрепить специальными зажимами.

Далее трансформатор подключают к электросети. После того как проволока нагреется и достаточно раскалится, на сосуде образуется трещина, по которой затем легко сделать надлом.

Витринное стекло, а также сосуды особенно больших размеров лучше всего разрезать с помощью электростеклореза, который можно сделать своими руками. Таким приспособлением достаточно легко можно разрезать стекло толщиной до 10–12 мм.

Изготавливают электростеклорез из обычной бельевой прищепки. Зажимы ее подпиливают и обмазывают асбестом. Далее между зажимами закрепляют нихромовую проволоку, которая будет служить спиралью. В целях предотвращения короткого замыкания ее размещают так, чтобы «ветви» не соприкасались друг с другом. После этого на свободные концы проволоки надевают фарфоровые бусинки или прикрепляют керамические изоляторы и затем соединяют их с монтажными проводами диаметром 0,5–0,75 мм (типа МГШВ). Их, в свою очередь, соединяют с понижающим трансформатором (или автомобильным аккумулятором), напряжение которого на вторичной обмотке составляет приблизительно 10–12 В.

Перед резкой следует протереть поверхность стекла, удаляя пылинки и грязь. После этого лист кладут на ровную поверхность и с помощью алмаза и линейки намечают линию отреза.

Далее проволоку толщиной до 0,8–1 мм укладывают по проложенной линии и слева прикрепляют груз весом до 0,5–1 кг. При этом необходимо следить за тем, чтобы проволока была хорошо и равномерно натянута, а также достаточно плотно прилегала к стеклу.

На обоих концах проволоки прикрепляют провода диаметром до 1,5–2 мм. Их присоединяют к прибору ЛАТР с силой тока 9 А, который подключают к электрической сети. Уровень напряжения должен быть таким, чтобы проволока, нагреваясь под действием тока, приобрела красно-коричневый цвет.

Далее стекло разламывают по линии надреза.

Сверление такого сложного в обработке материала, как стекло, требует применения специальных методов.

Отверстие небольшого диаметра (до 4 мм) можно сделать с помощью обычного сверла, которое необходимо предварительно закалить. Для этого его раскаляют, зажав пассатижами, над огнем газовой горелки. Причем нагревать нужно только острие.

После того как оно накалится добела, его нужно немедленно охладить, поместив в сургуч. Когда он перестанет плавиться и остынет, сверло убирают. При необходимости сверло очищается от сургуча.

Только теперь можно приступать к сверлению.

В том случае, если нужно проделать отверстие в небольшом стеклянном изделии, его предварительно погружают в воду. Для этого берут подходящую емкость – такую, чтобы было удобно работать и чтобы изделие в ней не съезжало, – наливают в нее холодную воду, которая должна лишь слегка покрывать поверхность стекла.

Если этот метод не подходит из-за крупного размера стекла, сверление проводят следующим образом.

Острие вставленного в станок или дрель сверла обмакивается в скипидар. Вынимать сверло нужно аккуратно, чтобы не стряхнуть жидкость. Лист стекла при этом следует расположить горизонтально на какой-либо твердой поверхности.

Отверстие в стекле можно просверлить, следуя рекомендациям, данным ниже.

В патрон дрели вместо сверла вставляется небольшой обрезок медной проволоки. При этом сверление будет происходить с помощью специальной пасты.

Ингредиенты пасты:

– камфора (порошок) – 1 часть;

– скипидар – 2 части;

– Наждачный порошок – 4 части.

Способ приготовления.

Камфору растворяют в скипидаре. Затем в полученный раствор всыпают крупнозернистый порошок наждака. Массу хорошо перемешивают. Затем ее выкладывают на место, намеченное под отверстие. Стекло готово для сверления.

Он похож на предыдущий, но более совершенен. Вместо медной проволоки используется трубка.

Предварительно подготавливается поверхность. Из пластилина или замазки на стекле выполняется кольцеобразный бортик с центром в точке предполагаемого сверления. Диаметр кольца должен составлять около 5 см, высота стенок – примерно 1 см. В круг заливается масса из корундового порошка, разведенного водой. Еще удобнее приготовить пасту, рецепт которой указан выше. Затем производится сверление (рис. 162).

Рис. 162. Сверление стекла с использованием медной трубки: а – патрон дрели; б – медная трубка; в – ограждение из пластилина; г – корундовый порошок; д – стекло.

Для работы надо выбрать идеально прямую трубку либо проволоку. Учитывается и боковое шлифование стенок отверстия. В результате полученное отверстие будет немного больше диаметра используемого инструмента.

Если нужно проделать в стекле довольно большое отверстие, а сверла подходящего диаметра нет под рукой, можно обойтись без сверления.

Сначала подготавливаются поверхность стекла, обезжиривая ее с помощью тампона, смоченного в ацетоне, спирте или бензине. Потребуется также небольшая горсть речного песка. Песок должен быть относительно чистым. Если он сухой, то его нужно сбрызнуть водой и перемешать. Затем песок выкладывают на стекло в намеченное для отверстия место, распределив так, чтобы он покрыл площадь несколько большую, чем диаметр будущего отверстия. Высота слоя считается максимальной, если песок начинает осыпаться.

Плоской деревянной палочкой в центре тщательно освобождают участок, точно совпадающий с местом будущего отверстия. Делать это нужно очень аккуратно – так, чтобы там не осталось песчинок. При этом границы должны быть точно определены. В идеале вокруг наметки должна образоваться круглая насыпь.

Стекло укладывают на ровную плоскую поверхность, например доску. Затем до температуры не менее 250–300 °C разогревают оловянный припой. Требуется достаточное для заливания в приготовленную форму количество припоя (рис. 163).

Рис. 163. Проделывание отверстия в стекле с использованием расплавленного припоя: а – припой; б – песок; в – стекло.

После того как олово остынет, отливку убирают со стекла. При этом образуется нужное отверстие, так как отвалившийся под воздействием высокой температуры кружок стекла пристает к олову.

Таким образом, чем правильнее будет выполнена форма из песка, тем ровнее получится отверстие. Тем не менее после выполнения работ по сверлению края стекла все же нужно будет обработать.

Если нужно вырезать в стекле отверстие большого диаметра, то это делается следующим способом.

Точно в середине намеченной окружности сверлится небольшое отверстие. В него вставляется какой-либо стержень, который вместе со стеклорезом образует инструмент наподобие чертежного циркуля.

Таким приспособлением довольно легко сделать ровный округлый прорез. Если нет стеклореза, то к стержню прикрепляется алмаз.

Потом это самодельное устройство разбирают и делают еще несколько прорезов, проходящих через центр. При этом круг делится на сектора. Для точности лучше всего пользоваться линейкой.

После этого, удерживая стекло на весу, осторожно простукивают окружность выреза, пока не выпадут все вырезанные фрагменты круга.

Это нужно делать с противоположной стороны поверхности стекла с помощью любого деревянного инструмента (киянка, ручка молотка). Лучше выполнять это, предварительно погрузив и стекло и инструмент в воду.

Описанным ниже способом можно согнуть трубку диаметром до 1 см. Для этого необходимо трубку хорошо разогреть, держа ее над пламенем и при этом поворачивая вокруг оси. Когда трубка покраснеет в намеченном месте сгиба, ее перегибают, а затем охлаждают.

Если трубка короткая, лучше предварительно надеть рукавицы или взяться за ее края через сложенную ткань.

Когда необходимо разрезать такое изделие, как стеклянная трубка, поступают следующим способом.

В месте требуемого разделения трубку надтачивают напильником. В том случае, если диаметр трубки больше 1 см, предварительно нужно сделать прорез по всей поверхности, то есть образовать ровное кольцо. На стеклянных трубках меньшего диаметра достаточно произвести линейный прорез. Но для получения более ровного края среза желательно также проточить трубку вокруг. Переламывать обработанную трубку нужно осторожно, на руки лучше надеть рукавицы.

В связи с особенностью материала такая обработка имеет большое значение и часто оказывается необходимой. Когда предварительно разрезанное стекло переламывают, на краях иногда остаются острые выступы.

При работе с другими материалами (например, деревом) определенные неровности на краях могут неэстетично смотреться. Но в отношении стекла ситуация совершенно другая.

Зазубрин и острых выступов на стекле не должно быть, так как стеклянное изделие с такими изъянами будет совершенно непригодным для использования (при работе с ним можно легко пораниться). Если у отрезанного стекла остались довольно большие острые выступы, то сначала проводится грубая обработка краев. Обычно это делают с помощью пассатижей, которыми осторожно и понемногу крошат выступы.

После этого края стекла обтачивают подходящим напильником. Тонкое стекло лучше обрабатывать личным напильником, а толстое бархатным. Ими аккуратно водят только вдоль края.

В процессе обработки инструмент периодически увлажняют водой, скипидаром или керосином. Идеальной смазкой для напильника при работе со стеклом считается скипидарный раствор камфары.

Применяют и более тщательную обточку стекла. Ее производят точильным бруском – карборундовым или наждачным.

Наждачный брусок также необходимо смачивать водой или скипидаром. При обработке стекла бруски достаточно быстро изнашиваются, поэтому лучше всего иметь под рукой несколько штук.

Если случайно разбилось матовое стекло (например, вставленное в дверь), то его можно заменить новым, изготовленным в домашних условиях.

Для этого берут подходящий по размеру лист обыкновенного оконного стекла, а описанный ниже способ позволит придать ему матовость.

Для работы потребуется кусок толстой доски из твердых пород дерева. Форма ее не имеет существенного значения, а длина и ширина составляют около 20–30 см.

Главное требование – это гладкая рабочая поверхность доски, которой она во время работы будет соприкасаться со стеклом. С обратной стороны на доске крепится груз в 5–6 кг. В качестве такого груза иногда используют цельную болванку из чугуна.

Стекло укладывают на ровную твердую поверхность. Для того чтобы оно не сползало при работе, нужно закрепить его с помощью прибитых по краям тонких деревянных планок либо любым другим подходящим способом.

Затем весь лист покрывается тонким слоем речного песка. Нельзя допускать, чтобы в песке находились даже самые мелкие камешки, поэтому его следует предварительно просеять.

Необходимо постоянно увлажнять поверхность стекла. Она обильно смачивается водой. Перед выполнением работы на лист стекла накладывают доску, которую затем перемещают вперед-назад и влево-вправо.

Двигать доску нужно по всей площади листа. Если он достаточно большой, то доску периодически снимают и добавляют необходимое количество песка и воды.

После такой шлифовки стекло становится матовым. Качество выполнения работы проверяется рассматриванием обмытого стекла на свет. Пропущенные участки обрабатывают дополнительно.

Чтобы сделать на поверхности стекла практически несмываемые черно-белые изображения или надписи, можно воспользоваться следующими рецептами красок.

Ингредиенты:

– силикатный клей – 60 г;

– древесный уголь – 20 г;

– полиграфическая чернь – 20 г.

Способ приготовления.

Все ингредиенты перемешивают в емкости из стекла или фарфора, после чего краску процеживают и наносят на поверхность стекла.

Такую краску можно хранить достаточно длительное время. Перед использованием ее необходимо тщательно размешать.

Ингредиенты:

– силикатный клей – 80 г;

– каолин – 20 г.

Способ приготовления.

Хорошо растертый каолин перемешивают с клеем.

Приготовленную заранее краску наносят на обрабатываемую поверхность с помощью заостренной палочки, стеклянной трубки, художественных перьев или кисточек.

За счет эффекта травления этот состав проникает в толщу стекла. Надпись, выполненную составом из нижеописанных ингредиентов, нельзя удалить, не испортив изделие. Поэтому работу следует проводить особенно осторожно. Лучше всего делать это, предварительно наметив линии рисунка по заранее приготовленному эскизу.

Ингредиенты:

– хлористый цинк – 1,5 г;

– соляная кислота – 6,5 г;

– вода дистиллированная – 50 мл.

Ингредиенты:

– сернокислый калий – 0,7 г;

– фтористый натрий – 8 г;

– вода дистиллированная – 35 мл.

Способ приготовления.

Прежде всего необходимо приготовить растворы, которые затем смешивают. Делать это нужно непосредственно перед использованием краски. Смешивают растворы следующим образом: первый раствор очень малыми порциями добавляют во второй.

На обрабатываемый лист стекла либо на поверхность изделия из стекла или искусственного хрусталя краску наносят с помощью деревянной или пластмассовой палочки.

Обработка органического стекла, по сравнению с обычным, которое можно видеть на окнах, более проста и легка. Оргстекло имеет следующие рабочие характеристики:

– при воздействии относительно небольшой температуры оно плавится, что позволяет придавать изделиям из него различные формы;

– с ним несложно работать не только с помощью станков, но и вручную. При этом не требуется специальный инструмент;

– оно (как и обычная пластмасса) режется, сверлится, обтачивается, приклеивается и т. д.

Эти качества оргстекла широко используют при различных работах в домашних условиях: как при изготовлении необходимых в быту изделий и деталей, так и для художественно-прикладного творчества.

Таким образом, органическое стекло обладает некоторыми преимуществами перед обычным. Однако оно не может полностью его заменить. Каждое из них имеет свою особую область применения. При этом, разумеется, не стоит вместо разбитого оконного стекла вставлять такой же по размеру лист оргстекла.

Перед работой органическое стекло необходимо прежде всего очистить. В том случае, если поверхность стекла просто загрязнена, ее нужно протереть мягкой натуральной тканью или ватным тампоном, смоченным в теплой воде. При этом не рекомендуют брать синтетический материал для очистки, так как после того, как с силой потереть поверхность, она станет матовой. Тем более нельзя использовать какие-либо абразивные вещества – они поцарапают стекло, которое при этом потеряет свою первоначальную прозрачность.

Если кусок оргстекла небольшого размера сильно загрязнен, то подготовку его к работе можно провести так. Нужно аккуратно положить его в ванну и тщательно вымыть с помощью салфетки под струей теплой воды. Затем поверхность стекла насухо протирают мягкой ветошью. Так нужно сделать не только потому, что необходимо немедленно приступить к работе над стеклом. Если его оставить для просушки, то после высыхания поверхность стекла будет в разводах.

При подготовке оргстекла к работе нужно учитывать, что при трении ткани о сухое стекло, первое вследствие этого заряжается статическим электричеством. На наэлектризованную поверхность сразу же налипает пыль, и эти частицы также наносят микроцарапины и придают стеклу матовость. Поэтому данную операцию лучше всего проводить, предварительно слегка увлажнив протирочный материал, либо используя для этого специальную полировочную пасту, с помощью которой к тому же можно убрать мелкие царапины. Для этого на стекло тонким слоем наносят жидкую пасту, после чего его шлифуют тканью круговыми движениями.

При наличии на поверхности жирных и масляных пятен недостаточно будет просто вымыть стекло теплой водой с мылом. Ее требуется обезжирить бензином или керосином. Применение агрессивных жидкостей (ацетон, растворитель и др.) недопустимо. В противном случае из-за своего воздействия на органическое стекло они приведут его в негодность.

Итак, стекло готово для обработки.

Редко, когда есть под рукой кусок оргстекла необходимого размера. Часто возникает ситуация, когда большой лист нужно разрезать. Поэтому прежде всего требуется освоить методику резки оргстекла.

Отрезать оргстекло по прямой линии (как и многие другие материалы) можно ножовочным полотном, вставленным в лобзик. Но проще воспользоваться особым ножом-резаком.

Основным его отличием от обычного является совсем небольшое лезвие и обязательно заостренный конец. Обычно острие изготавливается в виде угла, но бывает и другая форма лезвия.

Такой нож достаточно просто сделать кустарным способом. Материалом для него будет все то же ножовочное полотно. Требуется небольшая часть ножовки подходящего размера (приблизительно 12–15 см), чтобы ее удобно было держать в руке. Далее необходимо вынуть старое, сработанное полотно из лобзика и наметить нужный фрагмент, после чего ножовку сломать в этом месте.

При выполнении работ необходимо соблюдать технику безопасности. Для этого следует хорошо обмотать полотно тканью и аккуратно согнуть его с двух сторон, держа выгибаемой стороной от себя. Для того чтобы предотвратить повреждение руки, а также для удобства удержания на нож накладывают обмотку. Как правило, такую своеобразную ручку выполняют из подходящего провода. Это нужно делать очень аккуратно. Каждый виток провода должен плотно прилегать к другому, а также к поверхности ножа. Лучше всего предварительно обтянуть нож в месте расположения ручки изоляционной лентой. Затем на наждачном камне вытачивают режущую кромку – и нож готов к резке.

Режут оргстекло следующим образом. Лист кладут на ровную горизонтальную поверхность без каких-либо выступающих деталей, которые могут его поцарапать. На линию отреза накладывают линейку. Во избежание возможного сдвига ее следует плотно прижимать к стеклу, которое также во время проведения работ не должно съезжать. Для этого можно воспользоваться верстаком-струбциной, предварительно подложив какой-нибудь материал (фанера и т. д.) для предохранения стекла от деформации.

После этого с силой проводят острием ножа по всей длине отреза. Нож надо держать в руке крепко и под правильным углом. Особенно тщательно проводят первую линию. При этом нужно следить за тем, чтобы нож не соскользнул от линейки и не испортил лист. Потом процарапывают еще столько раз, сколько это необходимо для отрезания.

В отличие от резки стекла с помощью лобзика края куска оргстекла, отрезанного ножом, не требуется обтачивать. Но таким способом невозможно вырезать, к примеру, округлый фрагмент оргстекла или сложные фигурные детали. Здесь применяется другая технология, более удобная в этом случае. Основана она, как уже упоминалось, на способности органического стекла достаточно легко плавиться. Суть метода заключается в прорезании (или скорее проплавлении) стекла раскаленной проволокой.

Для этого могут применяться дополнительные приспособления. Можно в том же лобзике вместо ножовочного полотна натянуть тонкую нихромовую проволоку, имеющую большое электрическое сопротивление. К ней через трансформатор подводится постоянный или переменный ток напряжением 3–4 В. Большее напряжение недопустимо, потому что оргстекло может загореться. Естественно, и все остальное нужно делать также с соблюдением норм техники безопасности, то есть ручка такого резака должна быть изолированной.

Можно резать оргстекло и непосредственно проволокой. В таком случае край листа зажимают в горизонтальном положении тисками. Через стекло в любом направлении легко проходит натянутая грузом проволока (рис. 164).

Рис. 164. Резка органического стекла: а – нагретая нихромовая проволока; б – оргстекло; в – груз; г – провода к трансформатору.

Сверление оргстекла имеет свои особенности. Связано это с некоторой вязкостью материала. Данную операцию достаточно легко выполнить с помощью обычной дрели или вертикально-сверлильного станка, установленного в мастерской.

При сверлении оргстекла необходимо соблюдать меры предосторожности.

Особое внимание следует уделить закреплению листа и небольших деталей, вырезанных из большого листа оргстекла. Это можно сделать с помощью тисков или зажимов. Из-за указанной выше специфики материала сверло при работе может заедать. Довольно просто представить, что будет, если при этом сверлится относительно маленький фрагмент. Если он не закреплен или плохо зафиксирован, то в процессе работы начнет вращаться вместе со сверлом. Становится ясно, почему нельзя так сверлить.

Нередко бывает так, что в спешке деталь прижимают рукой или ногой. Такое закрепление стекла нередко приводит к травме.

Для большей точности лучше всего производить сверление через отверстия кондуктора.

Сделать небольшое отверстие в стекле можно с помощью обыкновенного сверла, которое необходимо заранее накалить. Кончик сверла накаливают добела, после чего очень быстро его помещают в сургуч. При этом сверло в нем держат до тех пор, пока сургуч не перестанет плавиться. Смазывают кончик сверла скипидаром перед началом сверления. Обычно сверление небольших стеклянных сосудов производят в воде.

Проделать отверстие в стекле также можно с помощью медной проволоки. Для этого готовят пасту, в состав которой входят крупный наждак, скипидар и камфара. Одну часть камфары порошкообразной формы растворяют в двух частях скипидара, затем смешивают с четырьмя частями наждака.

Получившуюся массу кладут на ту часть стекла, в которой необходимо сделать отверстие. Затем кусок медной проволоки зажимают в патроне дрели. Удобнее всего просверлить отверстие в стекле, если под него подложить фанеру. При сверлении стекло должно располагаться на ровной поверхности.

Для того чтобы просверлить стекло, диаметр которого превышает 4 мм, используют медную трубку. Вокруг места, предполагаемого для размещения отверстия, делают ограждение из пластилина в форме круга, внутренний диаметр которого 45–55 мм, высота – 9–12 мм. Внутри кольца помещают корундовый порошок (сделать его можно путем измельчения непригодного наждачного круга), разбавляют его водой до сметанообразной консистенции. Сверление производят медной трубкой, зажатой в патроне сверлильного станка.

Используя расплавленный припой, также можно сделать отверстие в стекле. Для этого обезжиривают поверхность стекла ацетоном, бензином или другим веществом. Затем наносят на поверхность горку слегка увлажненного речного песка. С помощью заточенной палочки делают в песке углубление, а площадку, предназначенную для отверстия, очищают от лишнего песка.

Расплавленный припой (температура припоя 260–290 °C) заливают в получившуюся форму. Когда припой остынет, удаляют песочную форму.

Для этого сначала в центре проделывают небольшое отверстие и укрепляют в нем один конец проволоки, при этом стеклорез прикрепляют ко второму концу проволоки и прорезают им окружность.

С помощью стеклореза проводят несколько радиусов от отверстия к окружности, затем, держа в руках стекло, производят по его обратной стороне несколько ударов деревянной рукояткой молотка. Если стекло удачно вырезано во всех местах, то при выбивании выпадут сразу все его части. Выбивание вырезанной части стекла лучше производить в воде, это поможет избежать повреждения обрабатываемого стекла.

Склеивание деталей из оргстекла – достаточно частая операция при работе с ним. При этом необходимо предварительно приготовить специальный клей.

Ингредиенты:

– дихлорэтан – 100 г;

– стружка оргстекла – 3 г.

Способ приготовления клея.

В том случае, если не осталось стружки от предыдущей операции сверления или ее слишком мало, то ее несложно сделать из ненужного обрезка оргстекла.

Заготовленную стружку насыпают в емкость с дихлорэтаном из обыкновенного стекла. При осторожном, но довольно частом непрерывном помешивании в течение получаса стружка должна раствориться. Затем клей оставляют не менее чем на 2 сут. При настаивании клеящую массу необходимо периодически помешивать. Склеиваемые детали соединяют обычно следующим образом: внахлестку, встык, на шпунт или с накладкой. При этом соединяемые участки должны быть хорошо обработаны и очень точно подогнаны друг к другу.

Клей тщательно наносят на обе склеиваемые поверхности с помощью кисти. Причем ею нужно водить в одном направлении. В результате на склеиваемой поверхности не должно быть пузырьков воздуха и случайно попавших посторонних мелких предметов или соринок.

При склеивании внахлестку промазываемая площадь должна быть не меньше 4-кратной толщины этого листа. Только в этом случае соединение будет крепким.

Окрасить поверхность оргстекла можно перечисленными ниже способами.

Для окраски применяют цапонлак.

Прежде всего необходимо приготовить подходящую по размеру стеклянную или эмалированную емкость для погружения деталей. Время выдержки в красителе зависит от того, какой степени насыщенности цвет необходимо получить. Оно может составлять от нескольких секунд до 15 мин. Для того чтобы быть уверенным в цвете, можно провести пробную окраску небольшого кусочка оргстекла. Также можно докрасить стекло, предварительно высушив его и затем вновь погрузив в лак.

Лак изготавливают в домашних условиях. Для этого понадобятся опилки органического стекла. Когда нет опилок, оставшихся от резки, то их можно сделать с помощью напильника.

Опилки нужно растворить в уксусной эссенции в соотношении 1: 6. При этом необходимо соблюдать меры предосторожности: полученный раствор не должен попасть на кожу. Если это все-таки произошло, то следует немедленно хорошо промыть пораженное место водой.

Также нельзя допускать попадания уксусной эссенции на одежду и другие вещи – она может их испортить. После этого в полученном растворе разводят краситель, в качестве которого могут служить чернила, взятые из стержней шариковых авторучек.

Конечно, данный метод окраски имеет один недостаток: выбор цветов ограничен четырьмя: синим, зеленым, красным и черным. Для того чтобы как-то разнообразить цветовую гамму, можно попробовать смешать, например, зеленый с черным для получения темно-зеленого цвета.

Процесс выдавливания чернил из стержней малоприятен. Это надо делать очень аккуратно, чтобы не окрасить вместе с оргстеклом и другие предметы в помещении и не испачкать руки.

Кроме того, по понятной причине этот способ не совсем подходит для интенсивного окрашивания больших поверхностей. Лучше всего его применять для придания цвета деталям из оргстекла и небольшим изделиям из него. При окраске они не погружаются в лак, потому что он обладает способностью растворять оргстекло. В связи с этим поверхность окрашивается путем тщательного нанесения лака.

В метиловом спирте растворяют 0,5 г анилинового красителя. Полученный раствор затем необходимо нагреть, для чего эмалированную емкость с помещенным в нее красителем кладут в другую емкость с водой и ставят на огонь. Через некоторое время после закипания воды краситель также закипит.

Окрашиваемую деталь нужно подготовить в то время, пока варится краска. Ее также нужно нагреть, опустив ненадолго в кипящую воду. Затем стекло вынимают и перекладывают в емкость с кипящим красителем.

Этот способ удобен тем, что краска не просто образует поверхностный слой, а частицы ее проникают в оргстекло.

Перед окраской поверхность оргстекла следует особо тщательно подготовить. Для этого ее протирают бензином и оставляют на некоторое время для просушки. Затем лист опускают в раствор моющего средства со средней температурой около 50 °C.

Насыщенный раствор приготавливают из расчета 1 кг стирального порошка на 1 л воды. Стекло выдерживают 10–15 мин, после чего обмывают холодной водой и затем немедленно приступают к окрашиванию.

Краска должна быть предварительно составлена путем добавления в бензиловый спирт специального красителя для ацетатного шелка. Для его приготовления на 20 г спирта берут 5 г красителя. В спиртовой раствор также засыпают 2–3 г обычного стирального порошка.

После этого краситель разводят горячей водой до нужной консистенции. На указанный объем заливают 1 л воды. В получившуюся краску с температурой примерно 80 °C погружается подготовленное стекло. Пока окрашенное оргстекло находится в краске, краситель необходимо помешивать. Время выдержки – приблизительно 15 мин.

Если нужно покрасить стекло разводами, можно воспользоваться следующим методом.

В данном случае используют нитрокраску нескольких цветов. На лист ватмана наливают 2–3 столовые ложки той краски, цвет которой будет являться фоном. На растекшуюся основу произвольно наносят другие краски (примерно по 5 капель 2–3 разных цветов).

После этого лист бумаги сгибают дугообразно и выливают состав на стекло.

Краска должна покрыть всю поверхность. Кисть здесь не применяют. Если есть большие потеки, то стекло располагают под углом, чтобы убрать излишек. Естественно, заранее предусматривают место для работы и стелят что-нибудь под окрашиваемое оргстекло.

Если полученный при достаточно быстром высыхании результат не удовлетворил, нужно удалить краску с помощью тампона, смоченного в растворителе, и заново перекрасить стекло.

Изделиям из органического стекла можно придать белый цвет, протравив первые серной кислотой. При воздействии кислоты в течение 1–3 мин оргстекло приобретет молочно-белый цвет. Если подвергнуть стекло более длительной обработке (максимум до 10 мин), то оно потеряет блеск и станет матовым.

После травления оргстекла, для чего его погружают в концентрированный раствор кислоты, его необходимо тщательно промыть в проточной воде. Доставать окрашенное таким образом изделие нужно аккуратно в связи с тем, что под влиянием серной кислоты поверхность размягчается. Если в это время неосторожно задеть вынутым оргстеклом за что-нибудь (например, за емкость, в которой находилась кислота), то на нем может остаться борозда.

Возможно также нанесение на стекло различных надписей и рисунков.

Эскиз надписи или рисунка, необходимый для определенного орнамента, следует заранее приготовить на листе бумаги. После этого его переводят на поверхность стекла. Делают это так.

На разогретый до температуры 60–70 °C лист стекла наносят ровный слой парафина. Далее на него через копировальную бумагу переносят контуры рисунка или надписи. Затем оргстекло осторожно и тщательно очищают от парафина в тех местах, где должен быть протравлен рисунок или надпись. Острием иглы по линии разметки в парафине прочерчивают борозду (вплоть до поверхности оргстекла), и ненужный парафин соскабливают острием ножа.

По краям листа из парафина дополнительно выполняют герметичные стенки высотой около 7 мм. Теперь можно приступать к процессу травления, для чего в приготовленную форму на 5–10 мин заливают концентрированную серную кислоту. После завершения травления серную кислоту переливают, а обработанную поверхность неоднократно промывают холодной водой. Когда оргстекло высохнет, с него необходимо удалить парафин, а на поверхности останется нужная надпись или рисунок молочного цвета.

Гравировку поверхности оргстекла осуществляют фрезами или борами. Фреза должна быть быстрорежущей. Скорость вращения фрезы с 10–36 зубцами составляет 2200 об/мин. Гравировку также обычно наносят борами, установленными на конце гибкого вала, соединенного с мотором небольшой мощности, либо для этого используют небольшую старую зубоврачебную бормашину, имеющую 6–8 сверл. Кроме того, можно применить и резцы. Вести бор нужно плавно, не прилагая больших усилий. Нельзя допускать при сверлении рывков. Мешающую гравировке стружку следует периодически убирать. При необходимости образовавшиеся канавки прочищают с помощью иглы. Борозда, оставляемая бором, должна быть ровной и не слишком глубокой.

Очень красива часто применяющаяся гравировка фрезами с обратной стороны оргстекла. Это позволяет получить эффект как бы объемного рельефного рисунка. Поверхность изделий с такой гравировкой остается гладкой, а изображение с внутренней стороны завораживает преломляющимся на его гранях светом. Для большей выразительности фрезерные прорезы окрашивают изнутри в различные цвета. Эту декоративно-художественную гравировку можно встретить на ручках, шкатулках и различных сувенирах.

Из органического стекла нередко делают различные футляры, коробки, каркасы и т. д. Связано это с относительной простотой их изготовления и такими подходящими качествами оргстекла, как его прозрачность, легкость, прочность и долговечность.

Таким способом выгибают небольшие детали из оргстекла. Для этого используют разогретое прямое жало электропаяльника. Сначала следует приложить жало к подготовленной полосе оргстекла в месте нужного изгиба. Затем материал нагревают до появления своеобразного треска – это предельная точка плавления – после чего медленно проводят жалом немного дальше и убирают его.

Далее быстро производят выгиб оргстекла под нужным углом, для чего вполне достаточно усилия рук. Иногда применяют заранее изготовленную металлическую форму, куда закладывают деталь.

Также можно прижать полоску оргстекла в месте изгиба к шаблону прямого угла, сделанного, например, из деревянного бруска, и зафиксировать ее в таком положении. После этого нужно дождаться полного остывания материала и только затем отделить готовую деталь.

Перед выгибанием стекла следует обратить особое внимание на то, нет ли на жале паяльника старого оловянного припоя. Если есть загрязнения, то их нужно удалить, потому что олово может пристать к оргстеклу.

Данная методика имеет единственный недостаток, заключающийся в ограниченности размера обрабатываемой детали.

Если требуется придать большому листу оргстекла округлую форму или даже свернуть его в трубу, то это можно сделать с помощью следующего приема. Необходимо найти подходящий обрезок металлической трубы. Она должна иметь диаметр, соответствующий крутизне желаемого изгиба оргстекла. Таким образом, труба послужит для нагревания и формирования листа стекла, который будет оборачиваться вокруг нее. Поэтому (если важно качество выгибаемого изделия) не годится окрашенная или сильно ржавая поверхность, загрязняющая стекло.

В качестве нагревателя используется паяльная лампа. Труба будет раскаляться ее пламенем изнутри с обеих сторон. В связи с этим важно выбрать трубу нужной длины. Слишком большая будет недостаточно хорошо раскаляться и не разогреет накладываемый на нее лист оргстекла. Необходимая для дальнейшей работы температура трубы должна составлять 90–100 °C. Трубу закрепляют за края на подставке. Устройство этого своеобразного станка дополняют зажимами для удержания стекла. Все это легко выполнимо в домашних условиях.

Нужный по размеру лист стекла подготавливают для предстоящего процесса, предварительно протерев его раствором соды. Потом закрепляют на трубе заготовку зажимами и нагревают трубу с постепенным выгибанием изделия. Если нужно полностью свернуть оргстекло в трубу, то следует заранее рассчитать длину листа. Для этого нужно измерить диаметр поверхности металлической трубы с помощью сантиметра и отрезать стеклянную заготовку такой же длины.
