Гараж в настоящее время является не только местом, куда ставят и где ремонтируют машину. Для мужчины он является олицетворением личных владений, где он в полной мере может проявить свою изобретательность и умение решать технические проблемы. В то же время это и творческая мастерская.

Выбор места для будущего гаража напрямую зависит от расположения строительной площадки, ее рельефа, размеров, удаленности от улицы, по которой будет происходить въезд и выезд машины.

До начала строительства определяют особенности типа почвы и расположенных под нею пород, учитывают уровень залегания грунтовых вод (если они имеются), преобладающее направление ветра, количество выпадаемых осадков летом и зимой, расположение центральных коммуникаций: газопровода, водопровода и канализации, электроснабжения.

Гараж возводят как отдельно стоящее сооружение или совмещают с жилым домом или надворными постройками. Очень удобно и выгодно устроить гараж в полуподвальном (цокольном) этаже строящегося дома, так как это позволит сэкономить место на участке.

Стены гаража выполняют из различных материалов: дерева, кирпича, стального листа, кирпичных и бетонных блоков, монолитного бетона и др.

Выбирая материал, следует руководствоваться соображениями практичности, удобства и безопасности. Так, деревянные стены не отвечают правилам пожарной безопасности, к тому же при недостаточной антисептической обработке их поражает жук-древоточец. Хозяин металлического гаража должен быть готов к тому, что на металлических частях его машины может появиться ржавчина. Ржавчина, как правило, вызывается повышенной влажностью, возникающей из-за сильного перепада температур.

Бетонные блоки и кирпич наиболее полно отвечают требованиям огнестойкости, гидро– и теплоизоляции. В данном случае будет рассмотрен вариант гаража со стенами из кирпича (рис. 166).

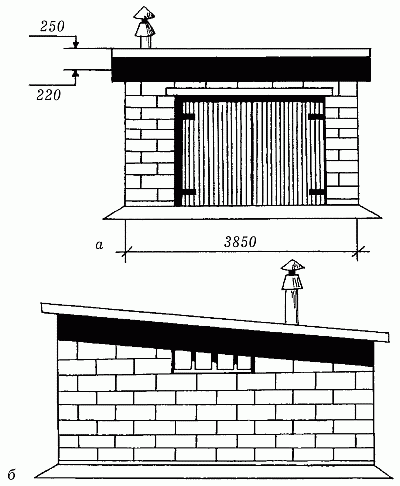

Рис. 166. Гараж со стенами из кирпича: а – общий вид, главный фасад; б – вид сбоку (размеры даны в см)

Выбирая кирпич для кладки, следует помнить, что силикатный желательно использовать для стен, которые будут возводиться выше цокольной части. Из красного кирпича, принимая во внимание его высокую влагостойкость, лучше выполнять цоколь подвала.

Готовя место для будущего гаража, обращают внимание на близлежащие подъездные пути. Въезд и выезд в гараж обычно располагают так, чтобы водителю было удобно маневрировать, не создавая помех уличному движению. Обычно въезд-выезд направляют к дорогам с односторонним движением.

Для строительства выбирают ровный участок с небольшим с уклоном. Это необходимо для обеспечения стока дождевых и талых вод, чтобы площадка не затапливалась и не заболачивалась.

Осушение участка проводят с помощью дренажных канав глубиной 1 м и шириной 50 см. Канавы до уровня растительного слоя заполняют строительным мусором или камнями, затем засыпают землей.

На сильно влажной почве осушение проводят следующим способом: роют траншею глубиной не меньше 1 м. На дно укладывают слой глины, на него – асбестоцементные трубы диаметром 10–15 см. В верхней части труб через каждые 15–20 см делают пропилы на глубину, равную 1/3 диаметра трубы. Затем засыпают все щебнем и грунтом.

Если к дренажной траншее подвести ряд боковых каналов, то вода со всего участка соберется в единую дренажную систему. Чтобы обеспечить нормальное течение воды, трубы кладут с уклоном, не превышающим 1 см на 2 м трубы.

После проведения дренажа и осушения снимают и убирают с места будущего строительства верхний слой почвы толщиной 10-15 см, богатый перегноем и растительными остатками. В дальнейшем его можно использовать на участке или при создании парников.

После этого переходят к подготовке места для складирования строительных материалов. Прежде всего расчищают и подготавливают места для размещения крупногабаритных строительных материалов, например плит покрытия, фундаментных плит или блоков (если фундамент сборный) и т. д. Их размещают таким образом, чтобы они не мешали движению и перемещению людей и механизмов в ходе строительства. Малогабаритные материалы, инструменты и рабочую одежду можно хранить в сарае.

После размещения всех необходимых материалов проводят разбивку плана гаража. Делают это с помощью шнура, деревянных кольев, угломерного инструмента и рулетки.

После определения на местности крайних угловых точек габаритного плана выполняют разбивку осей фундамента под основные (несущие) стены. Ее проводят с помощью шнура, натягиваемого на обноску. Для обноски понадобятся колья толщиной 12–14 см. Их вкапывают в грунт, а затем прибивают к ним доски на ребро на высоте 75–100 см от уровня земли. Размер такой доски составляет 2,5 х 16 см. Время от времени делают выверку по уровню верхней грани доски: она должна быть строго горизонтальна (рис. 167).

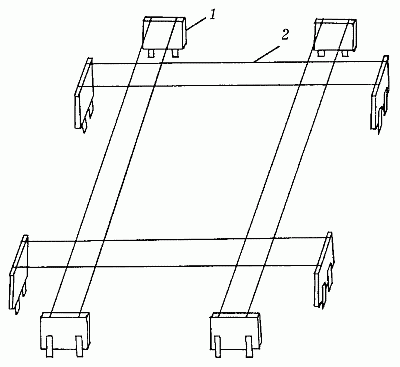

Рис. 167. Установка обноски: 1 – обноска; 2 – шнур

Обноску устанавливают на расстоянии 1,5 м от граней наружных стен. Эти требования продиктованы мерами предосторожности: в процессе рытья траншей под фундамент может произойти обрушение грунта и, соответственно, деревянных кольев обноски.

Существует два варианта устройства: по всему периметру или только по углам здания. С помощью рулетки и угломерного инструмента на обноске отмечают расстояние между осями основных стен будущего гаража, которое указано в проекте. Найденные точки фиксируют забитыми гвоздями, между которыми натягивают шнуры. Точки пересечения осей продольных и поперечных стен переносят на грунт с помощью отвеса, а затем фиксируют деревянными колышками. Между колышками натягивают шнур. Оси продольных и поперечных стен и, следовательно, сами стены, должны примыкать друг у другу строго под прямым углом. Гараж на плане в упрощенном виде представляет собой прямоугольник. Для контроля примыкания стен под прямым углом периодически измеряют диагонали этого прямоугольника, размеченного на местности. Если диагонали равны, разбивка осей сделана правильно.

После проведения разбивочных работ приступают к рытью траншей под фундамент. Если в гараже предусматрен погреб, то под него роют котлован.

Глубина траншеи зависит от проектируемой глубины закладки фундамента, а форма – от типа грунта и его природной плотности. Траншею, имеющую глубину 1 м, копают, сохраняя вертикальность стенок. При глубине траншеи более 1 м ее стенкам придают небольшой уклон (откос). Чтобы избежать осыпания грунта, между стенками траншеи устанавливают щиты с распорками, которые убирают после окончания земляных работ. Землю, вынутую в процессе рытья траншей, удалять за пределы площадки не рекомендуется. Она пригодится для обратной засыпки грунта при устройстве фундамента (это не распространяется на строительство гаражей, имеющих по проекту погреб).

Перед закладкой фундамента дно траншеи очищают. Нельзя допускать попадания в котлован дождевых вод. При поверхностном разжижении грунта дождевой водой ее удаляют, а грунт уплотняют, втрамбовывая щебень, крупный песок или шлак.

После завершения работ нулевого цикла землю, которая находилась внутри пространства, ограниченного наружными стенами, разравнивают и трамбуют. Разметка утрамбованной поверхности должна соответствовать проектной (планировочной ) разметке земли.

Фундамент предназначен для восприятия нагрузки от вышележащих стен и передачи ее на грунт основания. От того, насколько грамотно устроен фундамент, будет зависеть дальнейшая устойчивость и долговечность стен гаража. В свою очередь, устойчивость фундамента напрямую зависит от почвы основания. Идеальным считается однородный малосжимаемый грунт, не имеющий плывунов и не размываемый грунтовыми водами. Он не должен сжиматься, проседать и вспучиваться. Однако в условиях строительной площадки далеко не каждый грунт отвечает таким требованиям.

Скальный грунт практически не сжимается, не проседает и не промерзает. Его можно считать идеальным для устройства основания, если бы не трудоемкость выполнения земляных работ. В таких грунтах траншеи под фундамент не пробивают, а устраивают гараж прямо на поверхности грунта. Площадку перед этим выравнивают.

Гравийные грунты также не сжимаются и не размываются. Глубина промерзания таких грунтов мала: в пределах 50 см. Глубина закладки в них фундамента не должна быть меньше глубины промерзания – 50 см.

Одним из недостатков глинистых грунтов следует считать их способность вспучиваться при замерзании. Кроме того, они обладают свойством сжиматься и давить на подошву фундамента. Если влажность такого грунта высока, то глубину закладки фундамента принимают равной расчетной глубине промерзания этого грунта. Делается это потому, что пучинистые грунты оседают неравномерно, что вызывает неравномерную осадку фундаментов. Неравномерность осадки, в свою очередь, ведет к образованию трещин как в самих фундаментах, так и в конструкции стен. Поэтому, закладывая фундамент на глубину, равную глубине промерзания или большую, можно исключить неравномерность осадки фундаментов.

Песчаный грунт имеет немало достоинств: он мало промерзает, не сжимается под нагрузкой и обладает высокой пористостью, быстро пропуская и не задерживая воду. Глубина закладки фундаментов в таком грунте может колебаться от 40 до 70 см.

Грунт, состоящий из смеси песка и глины, называется супесью или суглинком, если глинистых частиц содержится до 30 %. Супеси и суглинки обладают способностью пропускать воду и промерзать на достаточно большую глубину (1,5–2 м). Устраивать фундамент в таких грунтах следует, закладывая его на глубину не меньшую, чем расчетная глубина промерзания.

При индивидуальном строительстве нормативную и расчетную глубину промерзания грунта можно узнать в любой проектной строительной организации. Непригодный грунт (торфяники, илы, мелкий или пылеватый песок с примесью глины или ила), во влажном состоянии образующий плывуны, заменяют подушкой из крупнозернистого песка, укладываемого в траншею слоем 15–20 см, который трамбуют и поливают водой.

Не следует игнорировать и такой немаловажный фактор, как глубина (уровень) залегания грунтовых вод (УГВ). При высоком УГВ подошву фундамента заглубляют ниже УГВ. Если грунты достаточно сухие, то при низком УГВ, превышающем глубину промерзания грунта более чем на 2 м, фундамент должен закладываться на величину не менее 50 см.

Если УГВ зимой составляет меньше глубины промерзания грунта плюс 2 м, то глубина закладки фундамента должна равняться глубине промерзания с возможной заменой его части, находящейся ниже 0,5 м, песком или гравием. Если расстояние от УГВ до поверхности планировки меньше глубины промерзания грунта, то глубина закладки такого фундамента должна быть равной глубине промерзания или чуть больше.

Вымывание грунта из-под подошвы фундамента, которое может произойти из-за длительного его увлажнения дождевыми, талыми и техническими водами (во время мытья машины), приводит к неравномерной осадке фундамента и появлению трещин в стенах гаража. Чтобы этого не произошло, заблаговременно делают вертикальную планировку участка и придают площадке уклон от здания. Необходимо также предусмотреть отмостку.

При строительстве гаражей, как правило, используют конструкцию ленточного фундамента. Материалами могут служить бут, кирпич, монолитный бетон, бутобетон и, конечно, сборный железобетон.

Сборные ленточные фундаменты монтируют из бетонных фундаментных блоков шириной 50–60 см. При значительной нагрузке на стены нижний ряд блоков заканчивают железобетонной подушкой, которая может иметь различную ширину. Минимальная ширина подушки равна 60 см. Монтаж блоков из-за их массивности проводят с помощью автомобильного крана.

Если для устройства ленточного фундамента используют бутобетон, то в опалубку заливают слой бетона толщиной около 25 см. На этот слой кладут бутовые камни. Наращивание слоя ведут до самого верха. Минимальная толщина стен бутобетонного фундамента составляет 35 см, а из бутового камня на растворе – 50 см (рис. 168). По прочности такие фундаменты ни в чем не уступают монолитным.

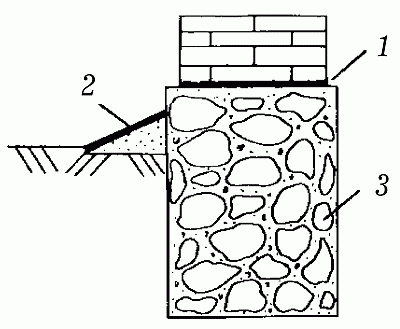

Рис. 168. Бутобетонный ленточный фундамент: 1 – горизонтальная гидроизоляция; 2 – отмостка; 3 – бутовый камень

Кладку бутовых ленточных фундаментов выполняют под залив враспор со стенками траншеи. Для строительства выбирают крупные постелистые бутовые камни толщиной 25-30 см и кладут их насухо на грунт, который предварительно трамбуют. После укладки блоков делают расщебенку (заполняют пустоты мелким камнем и щебнем), уплотняют слои камня с помощью трамбовки и кувалды и заливают жидким раствором все пустоты. Если основанием под фундамент служат сухие песчаные грунты, то для устройства самого фундамента может быть использован обыкновенный кирпич (рис. 169). Способы кладки фундаментных стенок ничем не отличаются от тех, которые применяются при кладке несущих стен. Чтобы не происходило разрушения фундаментов, необходимо качественно выполнить гидроизоляцию. При устройстве кирпичных фундаментов их подошву обычно выполняют из монолитного бетона.

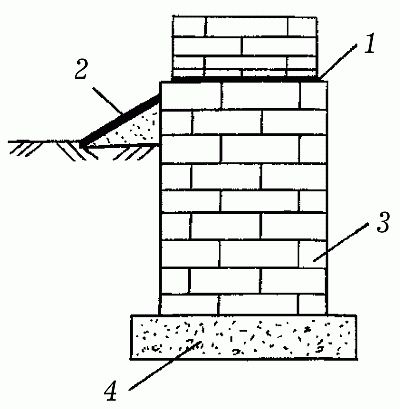

Рис. 169. Общий вид кирпичного ленточного фундамента: 1 – горизонтальная гидроизоляция; 2 – отмостка; 3 – кирпичная кладка; 4 – монолитная фундаментная плита

При желании можно остановить свой выбор на монолитном бетонном фундаменте. Сначала под фундамент устраивают щебеночную подготовку. Для этого в дно траншеи втрамбовывают щебень. Чтобы предотвратить вытекание цементного молока из опалубки, делают проливку слоя щебня цементным раствором.

Для устройства опалубки используют дощатые щиты. По обе стороны траншеи устанавливают вертикально два щита, высота которых равна высоте фундамента, а расстояние между ними – его ширине. Наружную сторону щитов укрепляют кольями, забитыми в землю. К щитам колья прибивают гвоздями. По верху щиты соединяют планками, так как в процессе бетонирования они могут разойтись.

Чтобы жидкий бетон не вытекал сквозь щели опалубки, а также для лучшего ее отделения от затвердевшего бетона, к внутренней стороне опалубочных щитов прикрепляют гвоздями рубероид или полиэтилен. После проведения подготовительных работ приступают к приготовлению бетона.

Бетон для монолитных фундаментов готовят на цементе марки 300–400. Заполнителем может служить песок и гранитный щебень. Состав бетона в частях следующий: цемент – 1, песок – 3, щебень – 4–5. Воду добавляют в небольшом количестве, чтобы пластичность бетона позволяла уложить его (но не залить) в опалубку с легким трамбованием. Чем жестче бетон, тем он прочнее.

Бетон укладывают поэтапно, слоями толщиной 10–15 см, с последующим трамбованием. Если бетонирование не закончено, а бетон высох, то его поверхность обильно поливают водой.

Обычно ширину фундамента делают на 10–15 см больше ширины вышележащей стены. При недостаточной несущей способности грунта ширину подошвы фундамента увеличивают, делая переход от верхней части к нижней уступами.

Бетонирование производят в два приема. На первом этапе делают опалубку и бетонируют нижнюю, более широкую часть. Потом поверх нее выполняют новую опалубку, затем бетонируют верхнюю часть фундамента. Необходимые для дальнейшего строительства крепежные работы или выемки в бетоне делают сразу, пока бетон не схватился.

Как уже отмечалось выше, конструкция фундамента зависит как от характеристик грунта, так и от уровня грунтовых вод на участке, где будет строиться гараж. Если отметка УГВ находится выше подошвы проектируемого фундамента, то красный кирпич для стенок фундамента лучше не применять. Фундамент заглубляют ниже УГВ, а его боковые поверхности защищают гидроизоляцией.

Не рекомендуется устраивать фундамент из силикатного кирпича, так как, находясь в грунте, он подвергается разрушению. Чтобы не происходило размывания и отсыревания стен, фундамент выводят на 20–30 см выше уровня земли. Эта часть фундамента называется цоколем. Цокольная часть стены, как наиболее увлажняемая, должна выполняться из отборного атмосферо– и морозостойкого материала. В цоколе располагают горизонтальную гидроизоляцию стен.

Бывает, что стены одного здания имеют разную глубину закладки (например, при устройстве погреба в гараже не под всем зданием). Глубина погреба не должна диктовать глубину закладки фундаментов под всем зданием. Это неэкономно и нецелесообразно.

Строительными нормами предписывается при разной глубине кладки фундамента предусматривать плавный переход от одной глубины к другой. Делают это с помощью уступов. Если грунт плотный, то высоту уступа делают не более 1 м, а отношение высоты уступа к его длине должно составлять 1 : 1. При несвязных грунтах неплотной структуры высота уступа не должна превышать 0,5 м, а отношение высоты уступа к его длине должно составлять 1 : 2.

Фундамент желательно сооружать в самые короткие сроки, сразу же после рытья траншей. Засыпка пазух между стенками фундамента и котлована обязательна. Для этого используют вырытый из котлована грунт.

Глубина промерзания почвы в средней полосе России колеблется от 1,5 до 1,7 м. Если на площадке, где будет сооружаться гараж, УГВ находится довольно высоко, то устройство фундамента и погреба гаража описанными выше методами может обойтись очень дорого. При любых условиях строительства не следует отказываться от погреба. Сейчас все большую популярность завоевывает технология строительства, которая называется «плавающий фундамент».

Для его устройства роют траншею глубиной 70 см и шириной 50–55 см. В качестве материала для фундамента подойдет бутобетон. Первый ряд бутобетона кладут по всей длине траншей, затем прокладывают арматуру из 3–4 жестких арматурных прутков или полоски арматурной сетки шириной 35-40 см. Стыки арматуры заваривают, не делая жестких сварных соединений. Если сварочного аппарата нет, то стыки арматуры просто туго связывают мягкой металлической проволокой. Поверх арматурного слоя вновь укладывают бутобетон. Так повторяют несколько раз: сначала слой бутобетона, затем слой арматуры, потом вновь слой бутобетона.

После окончательного выполнения плавающий фундамент выдерживают во влажном состоянии в течение 5–7 дней и еще 2–3 дня – в сухом.

Гидроизоляция препятствует проникновению влаги в материал конструкций. Чтобы защитить возводимый фундамент от увлажнения, в уровнях цоколя и подошвы фундамента укладывают слой горизонтальной гидроизоляции. Она состоит из слоя цементного раствора толщиной 2 см, который после железнения и подсыхания покрывают слоем рубероида (рис. 170). Железнение поверхности является хорошей защитой конструкций от проникновения влаги. Его проводят следующим образом. По верху цоколя наносят свежий цементный раствор, который затем посыпают сухим цементом. Для получения ровной поверхности цемент заглаживают брусками. После подсыхания образуется защитный слой, не пропускающий влагу. На него кладут гидроизоляционную прокладку. Подробнее об этом будет рассказано ниже.

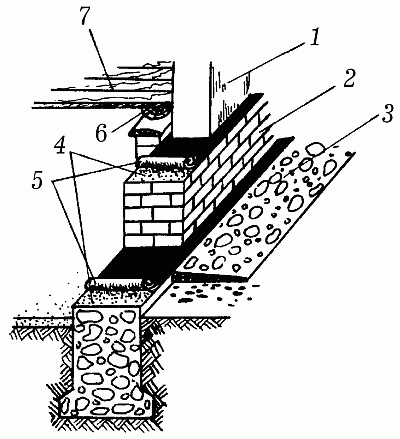

Рис. 170. Устройство гидроизоляции фундамента: 1 – стена; 2 – цоколь; 3 – отмостка; 4 – раствор цемента; 5 – слой рулонной гидроизоляции; 6 – лага; 7 – пол

Для гидроизоляции повсеместно применяют битумную мастику, состоящую из равных весовых частей битума и мела или одной части битума и 0,5 части просеянной гашеной извести. Изоляционный состав наносят слоем толщиной 1 см в несколько приемов. Гидроизоляция цоколя должна находиться на высоте 20-30 см от поверхности земли.

Как уже говорилось, стены, имеющие цокольную часть, надежно защищены от увлажнения и проникания влаги в нижнюю часть помещения.

Цоколь должен подниматься над фундаментом на высоту 20–70 см. Выполняют его из кирпича (для этой цели используют только красный кирпич), из бутового камня или бутобетона. Если цоколь выкладывают из кирпича или камня, то кладку производят по обычной технологии кладки стен. При использовании бутобетона сначала делают опалубку из досок или горбыля, а потом уже кладут бутобетон слоями 25–30 см. Наиболее качественным и оптимальным вариантом кладки цоколя является бутовая кладка с одновременной облицовкой кирпичом.

Цоколь должен иметь такую же ширину, что и стенки ленточного фундамента. В верхней части поверхность цоколя выравнивают с помощью строительного уровня.

Для выполнения вентиляции замкнутого пространства, ограниченного цокольными стенками, полом и грунтом в цоколе с каждой стороны здания на высоте 15–20 см от земли вставляют вентиляционные окошки размером приблизительно 15 х 15 см. Для защиты подпольного пространства от грызунов окошки закрывают решетками. В холодное время года их закрывают деревянными пробками.

Опалубку цоколя изготавливают в то время, когда бетон фундамента застывает. Опалубку можно собрать из щитов, для изготовления которых целесообразно использовать обрезные доски толщиной 40 мм. Нежелательно, чтобы в щитах были щели: без них поверхность цоколя получится ровной и штукатурка не потребуется.

Из подготовленных досок набирают щиты до запланированной проектом высоты и ширины цоколя. Если гараж будет иметь цоколь, то делать его слишком высоким не рекомендуется, так как после завершения строительства гаража нужно будет сооружать дорогу к приподнятому на цоколе въезду в гараж. А сооружение подъездных путей требует проведения дополнительных земляных работ и уплотнения грунта перед въездом. Нужно подумать об этом заранее и выбрать грунт из траншеи и погреба на место предполагаемого въезда в гараж. Это сэкономит массу времени и усилий.

Чтобы определить размеры щитов, можно воспользоваться следующей методикой. Если обозначить расстояние между осевыми линиями цоколя как l1 и l2, ширину цоколя – C, а толщину досок для щитов – t, то длины двух пар параллельных щитов с внешней боковой поверхности цоколя составят соответственно:

L1 = l1 + C + 2t и L3 = l2 + C.

Точно так же определяют длины щитов для внутренней боковой поверхности цоколя:

L3 = l1 – C и L4 = l2 – C – 2t.

Щиты размещают таким образом, чтобы их гладкая сторона была обращена внутрь цоколя. Для их точной установки можно использовать различные подкладки из кирпичей, брусков и обрезков дерева, камней. Плотное примыкание досок друг к другу обеспечивается с помощью простых клиновых зажимов. Фиксацию щитов выполняют с помощью накладок, которые прибивают к доскам наискосок, под углом к продольной оси щита вразбежку. Высота щита должна на 10 см превышать уровень заливки бетона.

Для повышения точности сборки щитов и удобства работы на укороченных внутренних и наружных щитах на той их стороне, которая не обращена внутрь цоколя, можно прибить замки. Они помогают более точно собрать щиты в опалубку и упрощают процесс работы. Замки прибивают на расстоянии, равном толщине досок, начиная от вертикального среза щита.

Щиты сбивают в опалубку с помощью нижних и верхних деревянных распорок. Количество верхних стяжек должно соответствовать количеству арматурных штырей, которые нужно заранее заложить в монолитном фундаменте. Стяжки делают из обрезков досок, а распорки из кругляков диаметром 3–5 см. Длина распорок должна точно соответствовать ширине цоколя – это в дальнейшем предотвратит перекос стен цоколя.

В одной из стенок цоколя оставляют небольшой проем, необходимый для устройства лаза в цокольное помещение, так как впоследствии может возникнуть необходимость его ремонта.

Обязательно следует предусмотреть в цоколе вентиляционные окна – продухи. Для этого на высоте 15–20 см от поверхности земли в опалубке цоколя располагают деревянные пробки. Делают это до заливки бетона. Пробки делают квадратными из обрезков бруса со стороной 15 см или круглыми, используя обрезки диаметром 15 см.

Пробки обматывают двумя слоями рубероида и закрепляют на них мелкоячеистую металлическую сетку. В процессе заливки сетку утапливают в бетоне. В дальнейшем эти вкладыши могут пригодиться, для того чтобы заткнуть окна-продухи в холодное время года.

Щиты опалубки начинают устанавливать с внутреннего контура цоколя.

Щиты с деревянными замками монтируют первыми, закрепляя временными раскосами. После этого устанавливают щиты внутреннего контура без замков. Затем их прибивают гвоздями к замкам. К арматурным штырям фундамента предварительно привязывают куски мягкой проволоки длиной 20–25 см: это нужно для того, чтобы с ее помощью зафиксировать положение опалубки будущего фундамента. После монтажа внутреннего контура его как можно точнее устанавливают по осям фундамента и проверяют прямые углы, сравнив длину диагоналей плана. Если внутренний контур опалубки стоит точно на месте, то в соответствующих местах прибивают верхние и внутренние распорки, которые будут определять ширину цоколя.

На следующем этапе начинают устанавливать щиты наружного контура. Их середины совмещают с соответствующими отметками на фундаменте. В верхние и нижние распорки вбивают гвозди, сбивая щиты между собой. Внешний контур проверяют на соответствие осевым линиям цоколя.

Затем снова проводят проверку прямых углов, сравнивая диагонали плана. Если разность между диагоналями составляет не более 2 см, то опалубку окончательно фиксируют. Для этого проволокой, привязанной к арматурным штырям фундамента, обматывают гвозди, торчащие из наружного и внутреннего щитов. Натяжение должно быть достаточно сильным. Гвозди потом загибают вверх.

Цоколь можно выполнить в железобетонном варианте, так как этот материал обладает прочностью, устойчивостью и сопротивлением скалыванию. Для армирования заранее запасают прутки, которые перед заливкой бетона располагают на отметке цоколя. Удобнее всего класть арматурные прутья на распорки, зафиксировав их мягкой проволокой. После этого верхние края опалубки закрепляют стяжками. Арматурные прутья можно подвешивать и на стяжки. Если обрезки арматуры короткие, их кладут внахлест и затем связывают кусками проволоки. Теперь обшивка цоколя готова к заливке: она прочно соединена с основанием фундамента и представляет собой жесткую конструкцию.

После этого на щитах ставят отметки уровня, до которого будут заливать бетон. Разметка должна быть строго горизонтальной. Начинают ее с наиболее высокого на площадке угла фундамента. Гвозди вбивают через 1,5–2 м. Вышедшие концы гвоздей послужат контрольными метками при заливке цоколя. Отметки можно проверить с помощью гидроуровня.

При очень жаркой погоде залитый цоколь защищают от солнца, пользуясь приемами, которые применялись при защите фундамента. С боковых сторон цоколь защищает опалубка, а сверху – влажная мешковина, рубероид и т. п. Опалубку снимают, до того как бетон окончательно затвердеет, то есть через 2–3 суток.

За недостаточно затвердевшим бетонным фундаментом (или цоколем) нужно следить, тогда после окончательного затвердения он будет обладать хорошим качеством. Спустя сутки после укладки бетонную поверхность начинают поливать водой. Эту процедуру проводят 2–3 раза в день на протяжении недели. Для того чтобы бетон набрал необходимую прочность, после влажной выдержки ему дают отстояться еще 2–3 дня. Если для приготовления бетона использовали пуццолановый цемент, то сроки выдержки увеличивают в два раза.

Если фундамент сооружают в холодное время года (при температура воздуха ниже –3 °С), следует позаботиться о защите бетонных поверхностей от промерзания хотя бы в течение первых 14–15 дней. Делают это с помощью электро– или пароподогрева, хотя сил, труда и материальных затрат на это потребуется намного больше.

Фундамент и цоколь, сложенные из кирпича или бутового камня, не нуждаются в увлажнении.

Их выдерживают 5-7 дней, защищая от прямых солнечных лучей и ветра или мороза (при температуре воздуха ниже 30 °С) рогожей или мешковиной.

После устройства фундамента и засыпки пазух по периметру всех наружных стен выполняют отмостку. Отмосткой называют покрытую бетоном или другим изолирующим материалом полосу земли, примыкающую к фундаменту. Такая конструкция препятствует проникновению атмосферной и другой влаги под фундамент и тем самым предотвращает его проседание. Она позволяет нижней части стен здания даже при сильных дождях оставаться сухой.

Отмостку лучше делать из бетона. Асфальт использовать нежелательно, так как он дает вредные для человека испарения. Для того чтобы грамотно выполнить отмостку, производят выемку грунта по периметру здания на глубину 15-20 см. Канаву, особенно часть, примыкающую к гаражу, поливают гербицидом (например, симазином) для уничтожения корней сорняков. Затем приступают к выполнению бетонной или песчаной отмостки.

Бетонная отмостка. В вырытую и подготовленную для отмостки траншею укладывают слой песка толщиной 10 см и утрамбовывают его ручной бабой. Затем в траншею насыпают слой мелкого щебня толщиной 10 см и уплотняют его. Поперек отмостки с шагом 1–1,2 м ставят на ребро деревянные рейки, обмазанные битумом. Верх реек располагают на уровне поверхности бетона, учитывая небольшой уклон отмостки от дома.

На подготовленное ложе укладывают бетон, а рейки служат так называемыми маяками, по которым идет правилка при выравнивании поверхности бетона. Деление отмостки на участки с помощью реек предохраняет бетонное покрытие от разрывов в морозные дни. Сплошная отмостка из бетона разрушается, как правило, в первую же зиму.

Уложенную бетонную отмостку тщательно железнят, то есть припудривают влажную поверхность несколько раз цементом и заглаживают железным мастерком. Затем поверхность накрывают мокрой мешковиной и выдерживают 1 неделю. Бетон поливают время от времени водой из лейки, чтобы ткань все время была влажной.

Песчаная отмостка. Если песчаную отмостку полностью пропитать теплым раствором жидкого стекла, а затем закрепителем (отвердителем), то песок в результате связывается и превращается в камень-песчаник. Отмостка из закрепленного песка не размывается водой и препятствует ее проникновению в фундамент.

Растворимое стекло – силикат натрия (калия) – имеет обычно плотность 1,35 г/см3. В малярных работах применяют калиевое жидкое стекло, в бетонных работах – натриевое. Есть в продаже и так называемая силикатная глыба, то есть твердая основа жидкого силикатного стекла. Чтобы превратить эту глыбу в жидкое стекло, ее размельчают, загружают в бак и варят в небольшом количестве воды 6–8 часов. При небольшом избыточном давлении в котле варку сокращают до 2–4 часов.

Изготовление отмостки, как и в первом случае, начинают со снятия растительного слоя толщиной 15–20 см. В яму заливают гербицид, затем ее засыпают слоем песка толщиной 10 см, который тщательно трамбуют.

Утрамбованный слой поливают из лейки теплым жидким стеклом, а затем сразу же раствором отвердителя. В качестве отвердителя применяют 5–10%-ный раствор кремнефтористого кальция или 3–7%-ный раствор кремнефтористого натрия. Песчаный слой должен быть весь пропитан растворами жидкого стекла и отвердителя. Верхний слой делают по возможности из просеянного мелкого песка. Его обрабатывают сначала жидким стеклом, затем отвердителем. Готовую отмостку прикрывают на 2–3 суток пленкой, рубероидом, пергамином, толем и др. Отмостку желательно окантовать водоотводной канавкой, которую также бетонируют.

Можно просто воспользоваться распиленной трубой, которую укладывают в эту канавку (рис. 171).

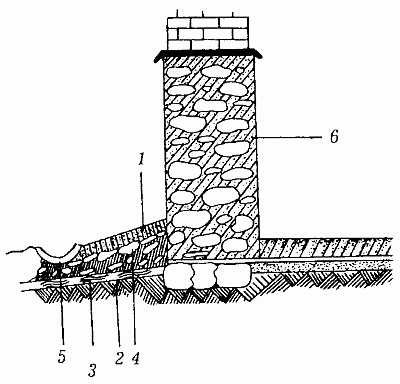

Рис. 171. Устройство отмостки: 1 – цементный раствор; 2 – слой щебня или битого кирпича; 3 – глина; 4 – грунт; 5 – водосточная канавка; 6 – фундамент

При устройстве отмостки следует предусмотреть небольшой уклон от здания, чтобы обеспечить сток талых и дождевых вод. Отмостку выполняют шириной 60–100 см.

Если гараж находится на тихой улице или в небольшом поселке, то не исключено, что по обеим сторонам улицы будет проходить канава для стока воды. Нередко она является досадным препятствием для автомобилиста. Из этого следует, что при устройстве гаража следует заранее позаботиться о преодолении таких препятствий.

Наиболее простым сооружением, служащим для переезда через такую канаву, является деревянный мостик. Вдоль краев канавы роют ямы для лежней. Лежни изготавливают из наиболее смолистых бревен, тогда они дольше прослужат без замены. Под лежень на дно каждой ямы кладут песчаную подушку толщиной 15–20 см.

Перед укладкой лежни обрабатывают, то есть затесывают с одной стороны и смазывают сторону, обращенную вверх, антисептиком, горячей смолой или гудроном. После этого их кладут в ямы, стараясь, чтобы они были расположены на одном уровне. Далее на лежни кладут четыре поперечных бревна, обтесанные сверху на всю длину, а снизу – в местах опирания на лежни. Бревна располагают таким образом, чтобы они совпадали по ширине с колесной базой автомобиля. Крепление бревен на лежнях производят с помощью скоб или глухарей – специальных больших гвоздей.

Поверх бревен набивают настил из досок-шестидесяток. Доски укладывают с просветом в 15–20 мм: это нужно для проветривания настила. Кроме этого, бревна пропитывают антисептиком или горячей смолой. По обеим сторонам настила для лучшего закрепления поверху прибивают дополнительные доски.

Мостик можно сделать из железобетона, тогда он будет более долговечным. Основанием мостика могут служить заводские бетонные плиты или изготовленные самостоятельно.

Под опоры предварительно вырывают ямы, которые выкладывают плитами. До заливки бетона делают необходимую опалубку. Под опоры обязательно насыпают песчаную подушку толщиной 15-20 см. Плиты кладут на опоры. Теперь мостик через канаву готов.

Чтобы избавиться от неприятностей, связанных с придорожной канавой перед гаражом, можно воспользоваться еще одним способом. В канаву помещают трубу, пропускающую через себя воду. Эта же труба будет служить опорой для колес автомобиля при переезде канавы. Глубина придорожных канав колеблется в пределах 1 м. Необходимо отметить наибольшую высоту, которую будет занимать вода в период дождей или таяния снега. В том случае, если труба одиночная, необходимо, чтобы ее внутренний диаметр превышал расстояние от дна канавы до отметки уровня воды. Это нужно для того, чтобы в случае замерзания воды ледяная пробка не закупорила трубу и не закрыла весной отверстие стока.

Длина сточной трубы должна быть не менее 3 м. После укладки в канаву трубу засыпают песком и щебнем с последующим трамбованием.

При отсутствии трубы большого диаметра можно использовать несколько тонких, расположив их друг над другом. В этом случае верхняя труба будет находиться выше максимального уровня поднятия воды. Смещение труб можно предотвратить, установив под ними деревянные стойки. Во избежание проседания стоек в грунте их желательно выполнить из более прочного материала, например бетона. Последующая засыпка труб песком и щебнем обязательна.

Специалисты не рекомендуют устраивать смотровую яму в гараже, так как поступающие из нее испарения в результате перепада температур образуют конденсат. Конденсат, как правило, вызывает коррозию металлических частей днища автомобиля, который обычно стоит над ямой. Если без смотровой ямы обойтись нельзя, то нужно постараться сделать ее в стороне от стоянки автомобиля. При отсутствии такой возможности следует держать смотровую яму постоянно закрытой легкой герметичной крышкой. Нельзя забывать, что смотровую яму делают при расположении УГВ ниже 2,5 м от поверхности земли.

После возведения фундамента, сооружения погреба и смотровой ямы приступают к кладке стен. Для кладки стен используются кирпич, бут, монолитный легкий бетон, камень, железобетонные стеновые панели и другие материалы. Самым распространенным материалом, используемым для возведения стен, является кирпич. Кирпичные стены прочны, несгораемы, но имеют большую теплопроводность, поэтому для утепления их оштукатуривают с внутренней стороны.

Сплошные кирпичные стены можно выполнять из пустотелого, пористого или обыкновенного полнотелого кирпича. Для защиты нижних рядов кладки от проникновения влаги стену изолируют от фундамента. Сначала поверх фундамента наносят тонкий слой цементного раствора, на который кладут два слоя не обсыпанного песком рубероида (его стыки следует хорошо перекрывать и чередовать). Далее опять идет слой раствора, по которому и выкладывается первый ряд кирпичей.

Толщина кирпичных стен может быть самой различной: в 0,5 кирпича, в 1, 1,5, 2, 2,5 и 3 кирпича. Следует знать, что при кладке в один кирпич в стене время от времени делают утолщения: такой прием повышает ее прочность. Кроме того, на той стороне, где планируется сделать ворота, ставят два дополнительных кирпичных столба. На эти столбы в дальнейшем будут навешиваться ворота.

При определении необходимой толщины стен учитывают максимальную температуру наружного воздуха зимой и силу ветра, преобладающего в данной местности. Расчеты показывают, что если в местности господствует сила ветра порядка 15 м/с (что бывает очень редко), то ей может успешно противостоять стена толщиной в 1 кирпич и высотой чуть больше 2 м. Стена же толщиной в 2 кирпича и высотой 2,5 м способна выдержать ураган с силой ветра до 40 м/с. Если проект гаража предусматривает более высокие стены, то лучше всего остановить свой выбор на стене толщиной в 1,5 кирпича. Такая стена высотой в 2,4 м выдерживает напор ветра до 27 м/с, что соответствует шторму.

Если величина максимальных зимних температур не превышает 20 °С ниже нуля, то толщина стены должна быть в пределах 1 кирпича, если ниже, то – 1,5-2 кирпича.

Подробнее о способах кладки кирпичных стен и устройстве перемычек над дверным проемом рассказано в главе 2.

Для содержания автомашины в гараже в зимнее время достаточно построить гараж со стенами, толщина которых составляет 1,5-2 кирпича. Однако большинство людей предпочитает иметь теплый гараж, стены которого способны длительно удерживать тепло. Тогда стены такого гаража делают пустотелыми. Сначала выполняют кладку ограждающих стенок (толщиной в 1/2 или 1/4 кирпича), которые заполняют легким бетоном. Через каждые 3–5 ложковых рядов выкладывают один тычковый ряд, входящий в бетон. Такую стену возводят поясами, причем их высота будет определяться поперечной перевязкой кладки тычковыми рядами. При этом нижние 2–3 ряда стен и кладку по периметру проемов для ворот или дверей выкладывают сплошной, а не пустотелой кладкой.

Если в качестве утеплителя используют керамзит, то его засыпают в пустотелые проемы стен без утрамбовки. При использовании в качестве заполнителя шлака его трамбуют, проходя слоями толщиной в 15–20 см, используя для этого штукатурную лопатку. Следует знать, что не всякий шлак годится для теплоизоляции. Металлургический или топливный шлак перед использованием выдерживают в течение 1–1,5 лет на открытой площадке. Это нужно для того, чтобы он освободился от ядовитых продуктов горения.

В качестве утеплителя в межстенных пустотах, кроме керамзита и шлака, используют минеральную вату, шлакобетон или смесь шлака с опилками (рис. 172). При возведении стен толщиной в 2 кирпича минераловатные плиты закладывают в оставленный в ходе кладки зазор между лицевой верстой и забуткой. Прослойку утеплителя через каждые 5 рядов кладки разделяют тычковым рядом кирпичей.

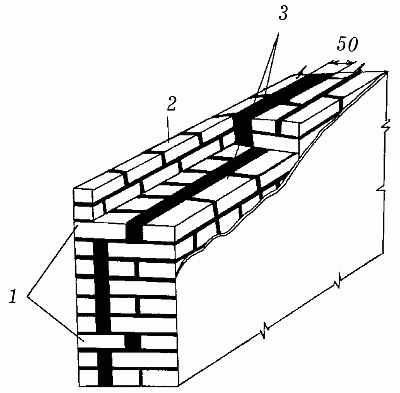

Рис. 172. Выполнение кладки стены толщиной в 2 кирпича с утеплителем: 1 – перевязка тычками; 2 – наружная верста; 3 – плитный утеплитель

Перевязка углов обязательна, так как в связи с использованием в кладке теплоизоляционных пустот, она имеет свои особенности.

Перевязку выполняют по многорядной системе. Кладку углов производят с двух трехчетверток (рис. 173), уложенных ложками.

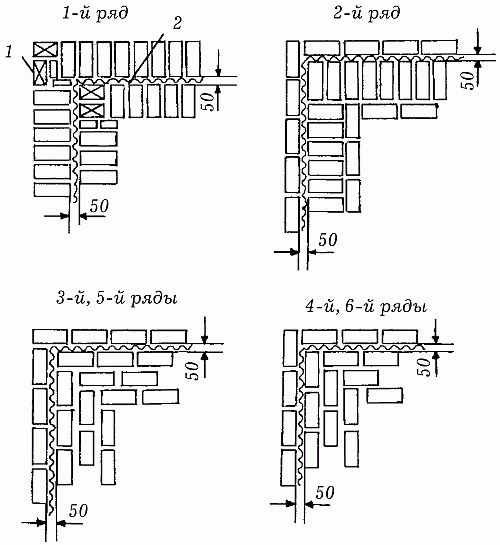

Рис. 173. Схема раскладки кирпичей при кладке прямого угла стен с воздушной прослойкой или утепляющими плитами: 1 – неполномерные кирпичи; 2 – зазор, заполненный утепляющими плитами

Между двумя верстовыми тычковыми рядами в первом ряду оставляют зазор шириной около 50 мм. Дальше, во 2, 3, 4, 5 и 6-м ряду наружный верстовой ряд отделяют зазором от забутованной части. Пройдя пять рядов, дополнительно перевязывают кладку тычками.

Кроме кирпича, стены выполняют из других материалов, например керамических камней, бетонных блоков, бутового камня и др.

Стены из керамических камней правильной формы. Кладку стен из такого материала выполняют по тем же правилам, которые распространяются на кирпичную кладку. Рекомендуется применять однорядную систему перевязки. Можно поступить и по-другому: укладывать один тычковый ряд на каждые два ряда кладки. При высоте керамических камней 138 мм укладывать забутку обычным способом не представляется возможным. Камни, приготовленные для кладки забутки, раскладывают на стене вплотную друг к другу. В дальнейшем их покрывают сверху раствором, который разравнивают кельмой. Затем камень с нанесенным на него раствором прижимают к ранее уложенным камням. Для кладки используют и менее подвижный раствор: это предотвращает его затекание на лицевую поверхность стены и загрязнение ее. Излишне жидкий раствор может затекать в пустоты камня, а это повышает расход раствора и ухудшает теплотехнические свойства керамического пустотелого камня.

Стены из бетонных блоков. При кладке стены из мелких бетонных блоков смещают поперечные вертикальные швы в смежных рядах на полкамня или четверть камня. Перевязку выполняют в виде тычкового ряда (рис. 174) через каждые два ложковых ряда. Применяют перевязку и через каждый ложковый ряд.

Рис. 174. Выполнение трехрядной перевязки угловой кладки толщиной 390 мм при использовании бетонных камней

В стенах из керамических или мелких бетонных блоков толщина швов должна быть такой же, как и при кирпичной кладке, то есть горизонтальный шов должен иметь толщину 12 мм, а вертикальный – 10 мм.

Стены из природных камней неправильной формы. При отсутствии кирпича, керамических и бетонных блоков в строительстве гаража используют и природный камень. Камни могут иметь неправильную или постелистую форму. Кладка из природного камня называется бутовой. Из бута выкладывают и фундамент, и стены. Подробнее о бутовой кладке рассказано в главе 2.

По своей конструкции крыша гаража отличается от крыши жилого дома, но надо серьезно отнестись к ее устройству. От качественно сделанной крыши во многом зависит сухость гаража. Кроме этого, конструкция кровли должна надежно защищать автомобиль от неблагоприятных воздействий атмосферы.

Наиболее простой и надежный вид перекрытия гаража делается из бетонных шести– или семипустотных плит, положенных вдоль или поперек гаража в зависимости от расположения несущих стен.

Если гараж планируется отдельно стоящим или расположенным на территории усадьбы, то можно использовать конструкцию с чердачным помещением. На чердаке можно разместить хозяйственные помещения: склад, мастерскую и т. д.

Кроме плитного используют балочное перекрытие, состоящее из системы балок, деревянных или металлических. Комбинация материалов и их обработка должны соответствовать правилам пожарной безопасности и иметь необходимую жесткость и надежность. Если применяют деревянные элементы конструкций, то их обрабатывают антисептиком.

При использовании балочной системы перекрытия основную нагрузку несут балки. Они могут быть железобетонными, деревянными и металлическими. Поверх них укладывают настил или накат. Процесс настилки крыши одинаков при применении балок из любого материала. Но монтаж железобетонных и металлических балок осуществляют с помощью крана, а деревянные легко можно установить усилиями нескольких человек.

Балки поднимают на верх стен и укладывают в специально оставленные в кладке гнезда. Если они не были сделаны, то их вырубают с помощью зубила и молотка по ширине балки. Возможна также укладка балок на саму стену с последующей забивкой кирпичом промежутков между балками. Бетонные и металлические балки кладут на слой цементного раствора, а еще лучше – на бетонную подушку. После установки балки в гнездо все пустое пространство вокруг торца, которое осталось в этом углублении, заделывают раствором.

Традиционным для наших условий является устройство настила из досок по деревянным балкам. Он достаточно прост и сравнительно дешев. Процесс установки деревянных балок почти не отличается от монтажа балок, сделанных из других материалов. Для предохранения концов деревянных балок от гниения в случае попадания в гнездо влаги их покрывают битумом и оборачивают двумя слоями рубероида. Торцы балок не смолят и не закрывают. Дно каждого гнезда тоже выстилают рубероидом в два слоя, а после укладки балки заделывают по бокам и сверху раствором.

Толщину деревянных балок определяют тем, насколько часто они будут располагаться, и шириной перекрываемого пролета. Если эта величина 4 м и расстояние между балками 1 м, используют брусья сечением 20 х 12 см. При уменьшении расстояния между балками до 0,6 м применяют брус сечением 18 х 14 см. При ширине гаража 5 м и межбалочным расстоянии в 1 м потребуются балки (брусья) сечением 22 х 16 см; при уменьшении расстояния между балками до 0,6 м – 18 х 14 см.

Вместо брусьев или балок можно воспользоваться бревнами или досками, сколоченными и поставленными на ребро. Общая толщина сколоченных досок должна быть равна толщине бруса, вместо которого их используют. Бревна должны быть сухими и обтесанными с трех сторон. Лес считается пригодным после выдержки его не менее 1 года в сухом помещении. Вообще, для строительных, и в частности, кровельных работ чаще всего используются хвойные породы дерева.

После установки и закрепления балок на них настилают накат, который является основой будущего потолка (рис. 175).

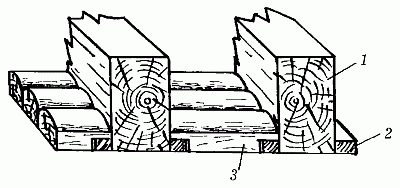

Рис. 175. Элементы деревянного балочного перекрытия: 1 – балка; 2 – черепной брусок; 3 – накат

К балкам прибивают черепные бруски сечением от 4 х 4 см до 5 х 5 см, на которые и укладывают накат. Поверхность наката и нижней стороны балок должны находиться на одном уровне. Для этого элементы наката делают с вырезами в четверть на торцах. Для наката можно использовать необработанные доски или горбыль.

Если в гараже планируется сделать теплый чердак, то следует продумать способы его утепления. Утепление выполняют из минеральной ваты (ее еще называют стекловатой), керамзита, опилок, шлака или какого-либо другого теплоизоляционного материала. Поверх набитых досок настила расстилают строительную бумагу или рубероид. Вместо них можно нанести слой раствора глины и наполнителя (1 : 3). В качестве наполнителя используют опилки, рубленую солому, порошковый асбест. Воду добавляют до нужной консистенции. Когда раствор высохнет, поверх него засыпают утеплитель. Утрамбовывать его не надо, так как воздух, находящийся в утеплителе, обеспечит дополнительную теплоизоляцию. Общая высота засыпки утеплителем – до 3/4 высоты балок.

Если применяют минеральную вату или другой вид искусственного утеплителя, то его укладывают по рубероидной прокладке. Поверх засыпки настилают еще один слой рубероида и только после этого кладут доски пола. Сначала на балки расстилают толь или рубероид и укладывают лаги. Можно обойтись и без лаг, если между балками перекрытия небольшое расстояние. В таком случае пол чердака нашивают прямо на балки. В конструкциях, когда чердак не планируется использовать, применяют засыпку керамзитом или гравием.

Для того чтобы потолок в гараже был более ровным, после монтажа деревянного перекрытия его обшивают фанерой, ДВП или ДСП, листами сухой штукатурки, потом проводят окончательную отделку.

Плиты применяют при строительстве каменного гаража. Их кладут прямо на кладку, на предварительно разложенный слой раствора. Если плита, поданная краном и удерживаемая им на весу, не ложится на свое место, ее не очень сложно подвинуть с помощью ломов или металлических труб, используемых в качестве рычагов. После укладки плит на место заделывают стыки и места монтажных петель цементным или бетонным раствором. Торцы и боковые стороны плит по возможности закладывают кирпичом. Если такой возможности нет, желательно все щели забить щебнем или кусками кирпича и забетонировать.

Конструкция самих плит рассчитана таким образом, что внутри нее находятся продольные пустоты, играющие роль теплоизоляции. Но при наличии чердачного помещения, плиты все равно надо покрыть слоем утеплителя. Как и в предыдущем варианте, вниз кладут рубероид или какой-либо другой гидроизолирующий материал, чтобы защитить утеплитель от конденсата и водяных паров.

Любая постройка заканчивается крышей, которая является самой верхней точкой здания. Она защищает строение от атмосферных осадков, солнечных лучей, ветра, мороза, другими словами обеспечивает необходимый комфорт внутри здания. Это значит, что крыша должна быть устойчивой и прочной, чтобы успешно противостоять порывам ветра и дождя, защищать от воздействия солнечной радиации, сохранять тепло и быть непроницаемой для сырости. Таким образом крыша предохраняет постройки от разрушения, происходящего в результате атмосферных воздействий: увлажнения, замораживания и оттаивания.

Двухкомнатный домик с террасой

Общая площадь – 36 м2.

1. Жилая комната – 12 м2.

2. Кухня – 6 м2.

3. Жилая комната – 8 м2.

4. Коридор – 1 м2.

5. Терраса – 9 м2.

6. Веранда – 6 м2.

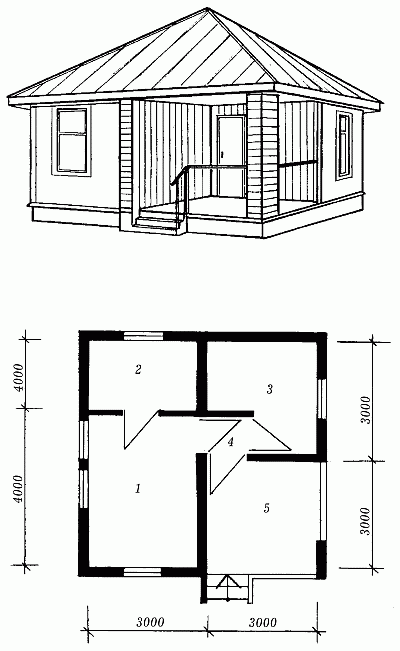

Трехкомнатный домик с верандой.

Общая площадь – 48 м2.

1. Жилая комната – 12 м2.

2. Жилая комната – 6 м2.

3. Жилая комната – 12 м2.

4. Кухня – 6 м2.

5. Коридор – 6 м2.

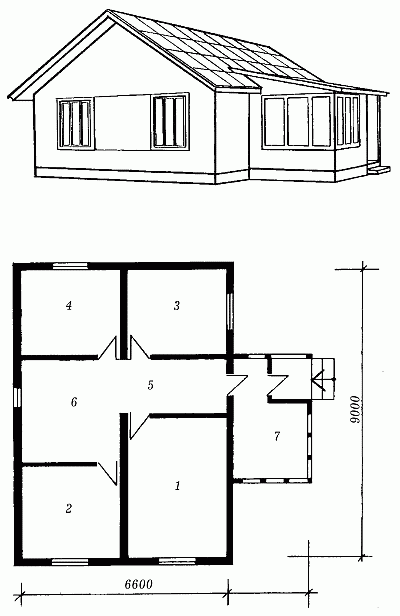

Четырехкомнатный домик с верандой.

Общая площадь – 60 м2.

1. Жилая комната – 13,5 м2.

2. Жилая комната – 9 м2.

3. Жилая комната – 9 м2.

4. Жилая комната – 9 м2.

5. Коридор – 4,5 м2.

6. Кухня – 9 м2.

7. Веранда – 6 м2.

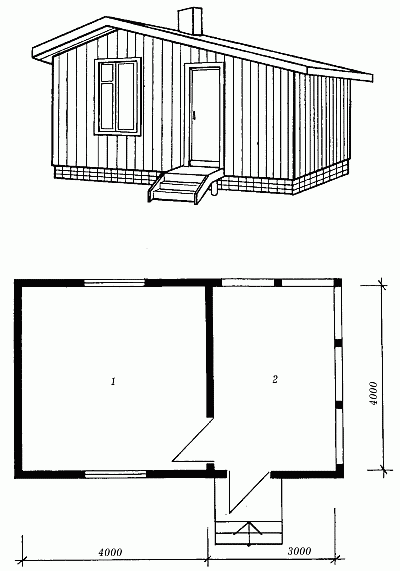

Однокомнатный деревянный домик с верандой.

Общая площадь – 25 м2.

1. Жилая комната – 16 м2.

2. Веранда – 12 м2.
