Кирпичная кладка используется при строительстве заборов, хозяйственных построек и домов.

Прежде чем приступать к строительству, необходимо подсчитать необходимое количество кирпича. При подсчете расхода нужно руководствоваться нормами расхода кирпича и цемента на 1 м3 кладки различной толщины. На 1 м3 кирпичной кладки стены толщиной в 1 кирпич потребуется следующее количество материалов:

– одинарного полнотелого кирпича – 400 шт., раствора – 0,221 м3;

– одинарного пустотелого кирпича – 400 шт., раствора – 0,223 м3;

– утолщенного кирпича – 300 шт., раствора – 0,205 м3.

На 1 м3 кирпичной кладки стены толщиной в 1,5 кирпича потребуется:

– одинарного полнотелого кирпича – 395 шт., раство-ра – 0,234 м3;

– одинарного пустотелого кирпича – 395 шт., раствора – 0,236 м3;

– утолщенного кирпича – 296 шт., раствора – 0,216 м3;

– одинарного полнотелого кирпича – 394 шт., раство-ра – 0,24 м3;

– одинарного пустотелого кирпича – 394 шт., раство-ра – 0,242 м3;

– утолщенного кирпича – 294 шт., раствора – 0,222 м3.

Система перевязки – это порядок укладки кирпичей (камней) относительно друг друга. При кладке различают перевязку вертикальных швов, продольных и поперечных. Перевязку продольных швов делают для того, чтобы кладка не расслаивалась вдоль стены, и чтобы нагрузка в кладке равномерно распределялась по ширине стены.

Перевязка поперечных швов необходима для продольной связи между отдельными кирпичами, обеспечивающей распределение нагрузки на соседние участки кладки и монолитность стен при неравномерных осадках, температурных деформациях и т. п.

Перевязку поперечных швов выполняют ложковыми и тычковыми рядами, а продольных – тычковыми.

Основными системами перевязки кирпичной кладки стен, широко применяемыми в нашей стране, являются однорядная (цепная) и многорядная, а также трехрядная перевязки.

В однорядной перевязке (рис. 62) чередуются ложковые и тычковые ряды. Поперечные швы в смежных рядах сдвинуты относительно друг друга на четверть кирпича, а продольные – на полкирпича. Все вертикальные швы нижнего ряда перекрываются кирпичами вышележащего ряда. Цепная перевязка применяется при кладке стен. При возведении стен, у которых лицевой слой выкладывается из облицовочного или другого гладкого кирпича, цепная перевязка применяется только при соответствующем указании в проекте.

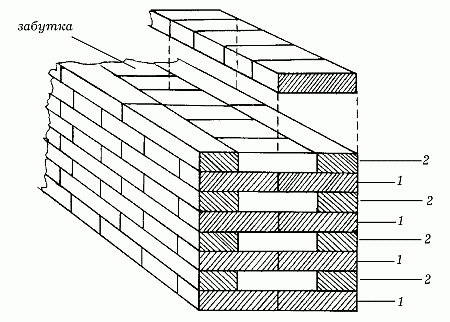

Рис. 62. Однорядная система перевязки (цепная): 1 – тычковый ряд; 2 – ложковый ряд

При многорядной перевязке (рис. 63) кладка состоит из отдельных стенок толщиной 1/4 кирпича (120 мм), сложенных из ложков и перевязанных через несколько рядов по высоте тычковым рядом.

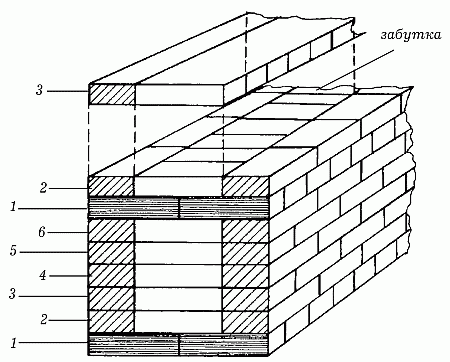

Рис. 63. Многорядная система перевязки: 1 – тычковый ряд; 2–6 – ложковые ряды

В зависимости от размеров кирпича установлена максимальная высота ложковой кладки между тычковыми рядами для различных видов кладки: из одинарного кирпича толщиной 65 мм – один тычковый ряд на 6 рядов кладки; из утолщенного кирпича толщиной 88 мм – 1 тычковый ряд на 5 рядов кладки.

При многорядной перевязке кладки из одинарного кирпича продольные вертикальные швы через каждые 5 ложковых рядов перекрываются тычковым. При этом тычки могут располагаться как в отдельных рядах, так и в других рядах в чередовании с ложковыми кирпичами.

Поперечные вертикальные швы в 4 ложковых рядах перекрываются ложками каждого смежного ряда на половину кирпича, а швы 5-го ложкового ряда – тычками 6-го ряда на четверть кирпича. Такую кладку называют пятирядной. Иногда для усиления переемки кладки тычковые ряды укладывают через 3 ложковых ряда.

При использовании многорядной перевязки не полностью соблюдается третье правило разрезки кладки. При этом отсутствие перевязки продольных швов на высоту пяти рядов кладки практически не снижает ее прочности, в то же время вследствие большого термического сопротивления этих швов, расположенных на пути теплового потока, улучшаются теплотехнические показатели кладки. Кладка наружных и внутренних верст – наиболее трудоемкая операция.

Производительность труда при укладке кирпича в конструкцию зависит от соотношения количества кирпича в верстах и забутке, то есть от системы перевязки кладки. При пятирядной перевязке стен, например, толщиной в 2 кирпича, в версты укладывают в 1,3 раза меньше кирпичей, чем при цепной (однорядной).

Это значительно облегчает работу каменщика, так как укладка ложковых кирпичей по шнуру-причалке производительнее, чем тычковых; обеспечивается точность перевязки, сокращается количество поперечных швов кладки, требующих аккуратности в работе.

Многорядная система перевязки рекомендуется как основная при возведении стен, в том числе и тех, которые кладутся из лицевого или других видов кирпича. Многорядную систему перевязки не применяют для кладки столбов, так как швы будут недостаточно прочными. Другие случаи, когда нельзя применять многорядную перевязку, должны указываться в проекте.

Кладку верст ведут тремя способами: вприжим, вприсык и вприсык с подрезкой раствора; а забутки – вполуприсык. Выбор способа кладки зависит от пластичности раствора, состояния кирпича (сухой или влажный), времени года и требований к чистоте лицевой стороны кладки.

Способом вприжим (рис. 64) выкладывают стены из кирпича на жестком растворе с полным заполнением и расшивкой швов. Этим способом укладывают как ложковые, так и тычковые версты. При этом раствор расстилают с отступом от лица стены на 10–15 мм. Разравнивают раствор тыльной стороной кельмы, перемещая ее от уложенного кирпича и устраивая растворную постель одновременно для 3 ложковых или 5 тычковых кирпичей. Кладку вприжим выполняют в следующем порядке. Держа в правой руке кельму, разравнивают ею растворную постель, затем ребром кельмы подгребают часть раствора и прижимают его к вертикальной грани ранее уложенного кирпича, а левой рукой доносят новый кирпич к месту укладки. После этого опускают кирпич на подготовленную постель и, двигая его левой рукой к ранее уложенному кирпичу, прижимают к полотну кельмы. Движением вверх правой руки вынимают кельму, а кирпичом, придвигаемым левой рукой, зажимают раствор между вертикальными гранями укладываемого и ранее уложенного кирпича. Нажимом руки осаживают уложенный кирпич на растворной постели. Избыток раствора, выжатый из шва на лицо кладки, подрезают кельмой за 1 прием после укладки тычками каждых 3–5 кирпичей или после укладки ложками двух кирпичей.

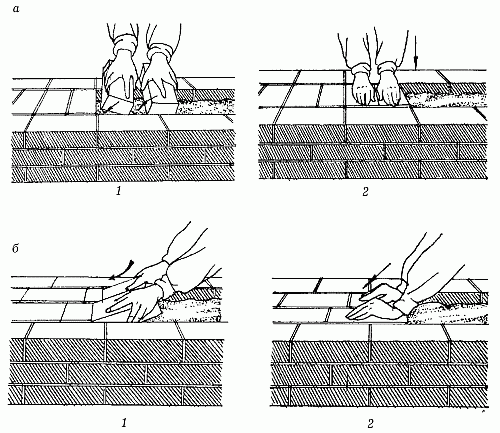

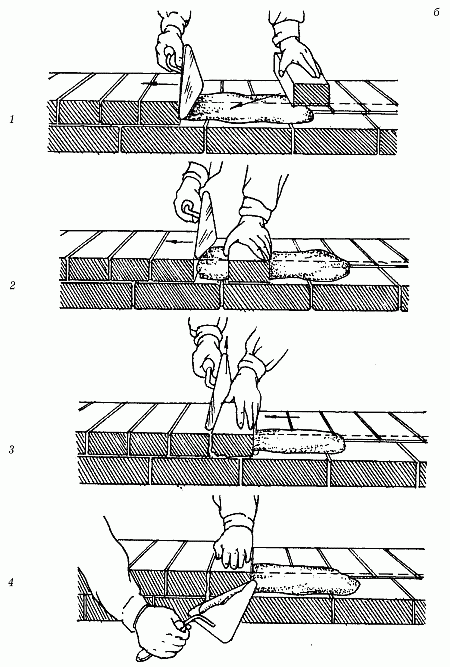

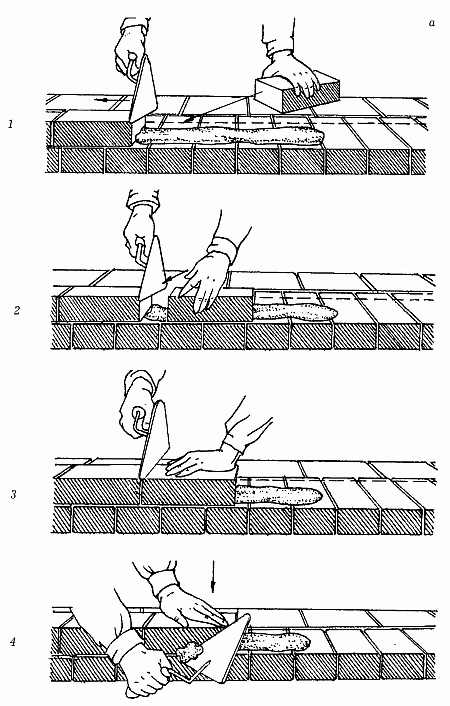

Рис. 64. Кладка способом вприжим ложкового (а) и тычкового (б) рядов наружной версты: 1–4 – последовательность действий

Рис. 64 (продолжение). Кладка способом вприжим ложкового (а) и тычкового (б) рядов наружной версты: 1–4 – последовательность действий

Раствор набрасывают на растворную постель. Кладка получается прочной, с полным заполнением швов раствором, плотной и чистой. Однако этот способ требует большего количества движений, чем другие, и поэтому считается наиболее трудоемким.

Способом вприсык (рис. 65) ведут кладку на пластичных растворах с неполным заполнением швов раствором по лицу стены, то есть впустошовку. Процесс кладки ложкового ряда при этом способе выполняют в следующем порядке. Взяв кирпич и держа его наклонно, загребают тычковой гранью кирпича часть раствора, предварительно разостланного на постели. Загребать раствор начинают примерно на расстоянии 8–12 см от ранее уложенного кирпича. Придвигая кирпич к ранее уложенному, постепенно выправляют его положение и прижимают к постели. При этом часть раствора, снятая с постели, заполняет вертикальный поперечный шов. Уложив кирпич, осаживают его рукой на растворной постели. При кладке тычкового ряда процесс укладки выполняют в той же последовательности, что и ложкового, только раствор для образования вертикального поперечного шва подгребают не тычковой, а ложковой гранью.

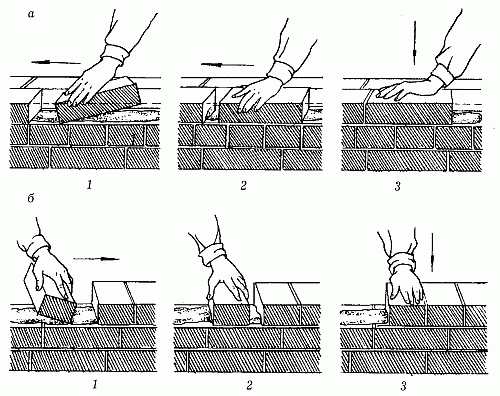

Рис. 65. Кладка способом вприсык ложкового (а) и тычкового (б) рядов наружной версты: 1–3 – последовательность действий

Этим способом кирпич можно укладывать как левой, так и правой рукой.

Для кладки кирпича способом вприсык раствор расстилают грядкой с отступом от наружной вертикальной поверхности стены на 20–30 мм, чтобы при кладке раствор не выжимался на лицевую поверхность кладки. При возведении кладки в сейсмоопасных районах укладка кирпичей в верстовых рядах способом вприсык не допускается.

Способ вприсык с подрезкой раствора применяют при возведении стен с полным заполнением горизонтальных и вертикальных швов и с расшивкой швов. При этом раствор расстилают так же, как и при кладке вприжим, то есть с отступом от лица стены на 10–15 мм, а кирпич укладывают на постель так же, как при кладке вприсык.

Избыток раствора, выжатый из шва на лицо стены, подрезают кельмой, как при кладке вприжим. Раствор для кладки применяют более жесткий, чем для кладки без подрезки. При чрезмерной пластичности раствора каменщик не будет успевать срезать его при выдавливании из швов кладки. На выполнение кладки вприсык с подрезкой раствора затрачивается больше времени и труда, чем на укладку вприсык, но меньше, чем на кладку вприжим.

Способом вполуприсык выкладывают забутку (рис. 66). Для этого сначала между внутренней и наружной верстами расстилают раствор. Затем разравнивают его, после чего укладывают кирпич в забутку. Процесс кладки забутки несложен.

Рис. 66. Кладка забутки способом вполуприсык: а – тычками; б – ложками; 1–2 – последовательность действий

Кирпич при кладке держат почти плашмя, на расстоянии 6–8 см от ранее уложенного, постепенно опуская кирпич на растворную постель, загребают ребром незначительное количество раствора, придвигают кирпич вплотную к ранее уложенному и нажимом рук осаживают его на место. Вертикальные швы остаются при этом частично незаполненными. Их заполняют при расстилании раствора для кладки следующего по высоте ряда, причем каменщик следит за тем, чтобы поперечные швы между кирпичами заполнялись полностью. Плохое заполнение вертикальных поперечных швов раствором не только снижает прочность кладки, но и увеличивает продуваемость стен, что уменьшает их теплозащитные свойства.

Кирпич забутки плотно прижимают к постели, чтобы верхняя плоскость уложенных в забутку кирпичей была на одном уровне с верстовыми.

Для придания наружной поверхности кладки четкого рисунка и уплотнения раствора в швах их расшивают (рис. 67).

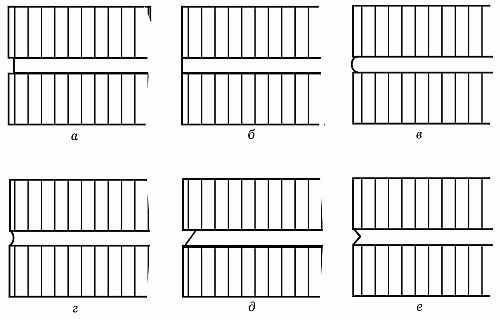

Рис. 67. Формы швов кладки: а – прямоугольная заглубленная; б – прямоугольная вподрезку; в – выпуклая; г – вогнутая; д – односрезная; е – двухсрезная

В этом случае кладку ведут с подрезкой раствора, а швам придают различную форму: прямоугольную заглубленую, с выпуклостью наружу или вогнутую внутрь, треугольную двухсрезную, применяя расшивки с рабочей частью различных очертаний.

Расшивки вогнутой формы применяют для получения выпуклых швов, а круглого сечения – для получения вогнутых швов. Швы расшивают до схватывания раствора, так как в этом случае процесс менее трудоемок, а качество швов лучше.

При этом сначала протирают поверхность кладки ветошью или щеткой от набрызгов раствора, затем расшивают вертикальные швы (6–8 тычков или 3–4 ложка), после чего – горизонтальные.

Укладку рядов кирпича следует начинать с наружной версты. Кладку любых конструкций и их элементов (стен, столбов, обрезов, напусков), а также укладку кирпича под опорными частями конструкций независимо от системы перевязки начинают и заканчивают тычковым рядом. Кладка может осуществляться порядным, ступенчатым и смешанным способами. Последовательность кладки показана на рис. 68.

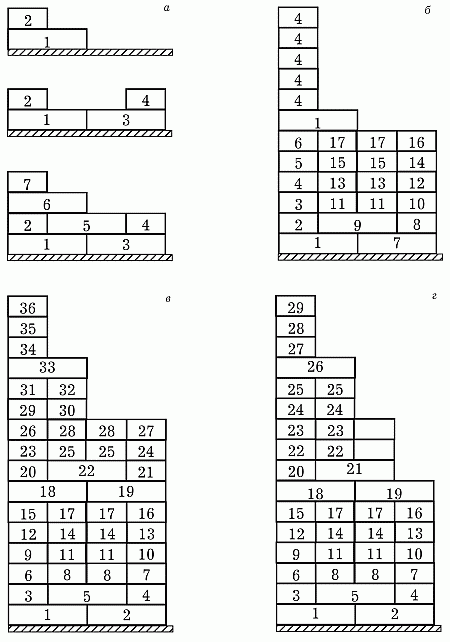

Рис. 68. Последовательность кладки кирпича: а – однорядная система перевязки; б – многорядная система перевязки; в, г – многорядная система перевязки смешанным способом

Порядный способ с одной стороны очень простой, с другой – трудоемкий, так как кладку каждого последующего ряда можно начинать лишь после укладки верст и забутки предыдущего.

Этот способ применяют преимущественно при кладке с однорядной системой перевязки. Однако чтобы облегчить труд, рекомендуется следующий порядок: после укладки тычковых кирпичей наружной версты укладывают ложковые кирпичи 2-го ряда наружной версты, затем – внутренние версты и забутку стены. Соблюдая такую последовательность, реже приходится переключаться с наружных верст на внутренние, чем при кладке сначала полностью одного ряда, а затем другого.

Ступенчатый способ состоит в том, что сначала выкладывают тычковую версту 1-го ряда и на ней наружные ложковые версты от 2-го до 6-го ряда. Затем кладут внутреннюю тычковую версту ряда и порядно 5 рядов внутренней версты и забутки.

Максимальная высота ступени при этой последовательности составляет шесть рядов. Этот способ рекомендуется при многорядной перевязке кладки.

Смешанным способом выкладывают стены при многорядной перевязке. Первые 7–10 рядов кладки выкладывают порядно.

При высоте кладки 0,6–0,8 м, начиная с 8–10-го рядов, рекомендуется применять ступенчатый способ кладки, так как продолжать кладку порядным способом, особенно при толщине стен в два кирпича и больше, становится трудно.

В этом случае, выкладывая верхние ряды наружных верст, можно опираться на нижние ступени кладки, что значительно облегчает работу.

Кладку из кирпича начинают с закрепления угловых и промежуточных порядовок (рис. 69). Их устанавливают по периметру стен и выверяют по отвесу и уровню или нивелиру так, чтобы засечки для каждого ряда на всех порядовках находились в одной горизонтальной плоскости. Порядовки располагают на углах, в местах пересечения и примыкания стен, а также на прямых участках стен на расстоянии 10–15 м друг от друга.

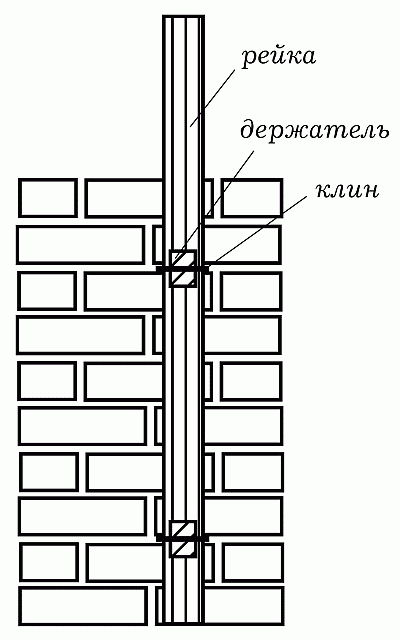

Рис. 69. Крепление порядовки к кладке

После закрепления и выверки порядовок по ним выкладывают маяки (убежные штрабы), располагая их на углах и на границе возводимого участка (рис. 70). Затем к порядовкам зачаливают шнуры-причалки. При кладке наружных верст шнур-причалку устанавливают для каждого ряда, натягивая его на уровне верха укладываемого ряда с отступом от вертикальной плоскости кладки на 3–4 мм (рис. 71). Шнур-причалку у маяков можно укреплять и с помощью причальной скобы, острый конец которой вставляют в шов кладки, а к тупому, более длинному концу, опирающемуся на маячный кирпич, привязывают причалку. Свободную часть шнура наматывают на ручку скобы. Поворотом скобы в новое положение получают линию натяжения шнура-причалки для следующего ряда. Чтобы шнур-причалка не провисал между маяками, под него подкладывают деревянный маячный клин, толщина которого равна высоте ряда кладки, а поверх него кладут кирпич, которым прижимают шнур.

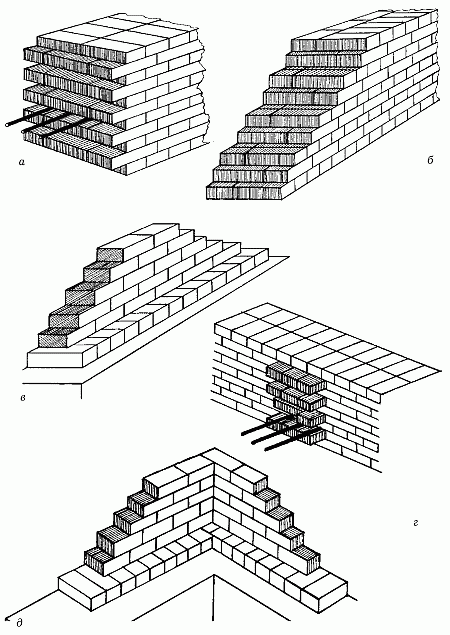

Рис. 70. Штрабы: а – вертикальная на прямом участке стены; б – убежная; в – убежная промежуточная в сплошной стене (маяк); г – вертикальная в месте примыкания другой стены; д – убежная угловая (маяк)

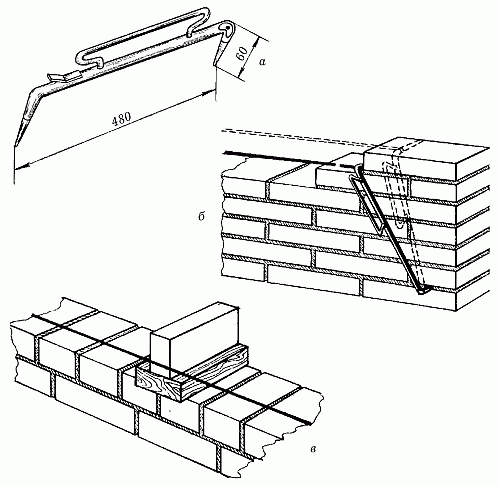

Рис. 71. Установка шнура-причалки: а – причальная скоба; б – перестановка скобы; в – предупреждение провисания шнура (размеры даны в мм)

Маячные клинья укладывают через 4–5 м с выступом за вертикальную плоскость стены на 3–4 мм. Шнур-причалку можно укреплять также, привязывая его за гвозди, закрепляемые в швах кладки.

После того как будут установлены порядовки, выложены маяки и натянуты шнуры-причалки, процесс кладки на каждом рабочем месте выполняют в такой последовательности: раскладывают кирпичи на стене, расстилают раствор под наружную версту и укладывают ее. Дальнейший процесс возведения стены зависит от принятого порядка кладки: порядного, ступенчатого или смешанного.

В процессе кладки необходимо соблюдать следующие общие требования и правила.

Стены и простенки следует выполнять по единой системе перевязки швов – многорядной или однорядной (цепной).

Для кладки столбов, а также узких простенков (шириной до 1 м) внутри зданий или скрываемых отделкой следует применять трехрядную систему перевязки швов. Тычковые ряды в кладке должны укладываться из целых кирпичей.

Независимо от принятой системы перевязки швов укладка тычковых рядов является обязательной в нижнем (первом) и верхнем (последнем) рядах возводимых конструкций, на уровне обрезов стен и столбов, в выступающих рядах кладки (карнизах, поясах и т. д.).

При многорядной перевязке швов укладка тычковых рядов под опорными частями балок, прогонов, плит перекрытий, балконов и других сборных конструкций является обязательной. При однорядной (цепной) перевязке швов допускается опирание сборных конструкций на ложковые ряды кладки.

Применение половинок кирпича допускается только в кладке забутовочных рядов и мало нагруженных каменных конструкций (участки стен под окнами и т. п.).

Горизонтальные и поперечные вертикальные швы кирпичной кладки стен, а также все швы (горизонтальные, поперечные и продольные вертикальные) в перемычках, простенках и в столбах должны быть заполнены раствором, за исключением кладки впустошовку.

Применяя трехчетвертки и другие неполномерные кирпичи, необходимо укладывать их отколотой стороной внутрь кладки, а целой наружу.

При использовании однорядной (цепной) перевязки при возведении прямых стен, имеющих по толщине нечетное число полукирпичей, например полтора; первую – наружную версту 1-го ряда укладывают тычковыми кирпичами, а вторую – ложковыми. При кладке стен, имеющих по толщине четное число полукирпичей, например два, 1-й ряд начинают с укладки тычков по всей ширине стены, во 2-м ряду верстовые кирпичи кладут ложками, забутку – тычками. При кладке стен большей толщины в верстовых рядах во 2-м ряду над тычками кладут ложки, а над ложками – тычки. Забутку во всех рядах выполняют тычками.

Вертикальное ограничение (ровный обрез стены по вертикальной плоскости) при кладке при однорядной системе перевязки получают, укладывая в начале стены трехчетвертки. При возведении стены в полкирпича в ее начале ставят через один ряд половинки. Для закладки вертикального ограничения стены в один кирпич в ложковом ряду в начале ее располагают в продольном направлении две трехчетвертки, а в тычковом ряду, как обычно, целый кирпич. В тычковом ряду в начале стены в углах располагают трехчетвертки в поперечном направлении, в ложковом – три трехчетвертки в продольном направлении стены.

Кладка углов стен – наиболее ответственная работа, для выполнения которой нужен достаточный опыт.

Первый тычковый ряд одной из стен, составляющих прямой угол, начинают от наружной поверхности второй стены трехчетвертками; 1-й ряд 2-й стены присоединяют к 1-му ряду 1-й стены. Во 2-м ряду кладка идет в обратной последовательности, то есть кладку 2-го ряда 2-й стены начинают от наружной поверхности 1-й стены трехчетвертками. В результате ложковые ряды одной стены выходят тычками на лицевую поверхность другой стены.

Стена, пропускаемая до лицевой поверхности другой стены, должна заканчиваться трехчетвертками, расположенными продольно. Пропускают наружные ложковые ряды, примыкают наружные тычковые. При такой схеме раскладки кирпича углы выкладывают без четверток, но со значительно большим количеством трехчетверток.

Примыкание стен при однорядной системе перевязки выполняют следующим образом. В 1-м ряду кладку примыкающей стены пропускают через основную стену до ее лицевой поверхности и заканчивают тычками и трехчетвертками, если для соблюдения перевязки применяются трехчетвертки и четвертки, либо пропускаемую кладку заканчивают одними трехчетвертками. Во 2-м ряду к ложкам основной стены примыкает ряд сопрягаемой стены.

Пересечение стен при цепной системе перевязки выполняют попеременно, пропуская ряды кладки одной стены через другую.

При многорядной перевязке 1-й ряд выкладывают так же, как и при однорядной, тычками. При толщине стены, кратной целому кирпичу, во 2-м ряду наружную и внутреннюю версты выкладывают ложками, а забутку – тычками. При толщине стены, кратной нечетному числу кирпичей, 1-й ряд выкладывают тычками на фасад, а ложками внутрь помещения, а 2-й ряд, наоборот, ложками на фасад, а тычками внутрь. Последующие 3–6-й ряды выкладывают только ложками с перевязкой вертикальных поперечных швов на половину или четверть кирпича (рис. 72).

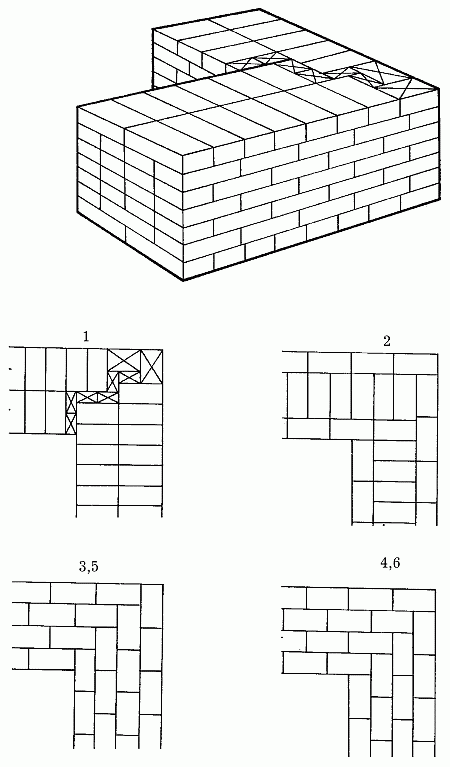

Рис. 72. Кладка угла стены в 2 кирпича при многорядной перевязке

При кладке мало нагруженных стен на участках под окнами при заполнении каркасных стен допускается использование в забутке половинок и кирпичного боя.

Вертикальное ограничение стены получают, выкладывая первые 2 ряда с применением трехчетверток в начале 1-го и 2-го рядов. В остальных ложковых рядах неполномерные кирпичи у ограничений чередуют с целыми, кирпич раскладывают так, чтобы ложки перекрывали друг друга на полкирпича.

Прямые углы выкладывают с применением трехчетверток и четверток. Начинают кладку угла с двух трехчетверток, из которых каждую кладут ложком в наружную версту соответствующей сопрягаемой стены.

Промежуток, образующийся между трехчетвертками и тычковыми кирпичами, заполняют четвертками. Во 2-м ряду версты выполняют ложками, а забутку – тычками. Кладку следующих ложковых рядов ведут с перевязкой вертикальных швов. Примыкания внутренних стен к наружным при неодновременном возведении их можно выполнять в виде вертикальной многорядной или однорядной штрабы. В этих случаях в наружные стены для укрепления кладки закладывают три стальных стержня диаметром 8 мм, которые располагают не реже чем через 2 м по высоте кладки, а также в уровне каждого перекрытия. Они должны иметь длину не менее 1 м от угла примыкания и заканчиваться анкером.

Часто кладку наружной стены выполняют из керамического кирпича толщиной 65 мм или кирпича (камней) толщиной 138 мм, а кладку внутренних стен – из утолщенного кирпича толщиной 88 мм. При этом примыкание внутренних стен к наружным перевязывают через каждые 3 ряда кирпичей толщиной 88 мм.

Тонкие, в полкирпича или один кирпич, стены внутри зданий кладут после наружных капитальных. Для присоединения их к капитальной стене устраивают паз, в который заводят тонкую стену.

Существует и иной способ сопряжения, когда паз не оставляют, а в швы капитальной стены в процессе кладки для связи с примыкающими стенами закладывают стержни арматуры.

Многорядная система перевязки при кладке столбов запрещается потому, что она не обеспечивает монолитности и требуемой прочности столбов. Однорядная система перевязки со сдвигом чередующихся рядов на четверть кирпича, что достигается укладкой трехчетверток для перевязки вертикальных швов во всех рядах, невыгодна для возведения столбов, так как при таком способе кладки приходится применять большое количество трехчетверток. Такая кладка выполняется из целого кирпича с добавлением лишь некоторого количества половинок. (рис. 73).

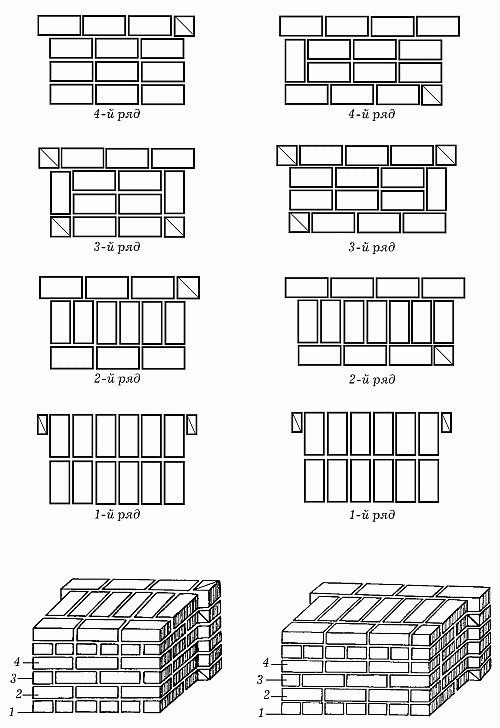

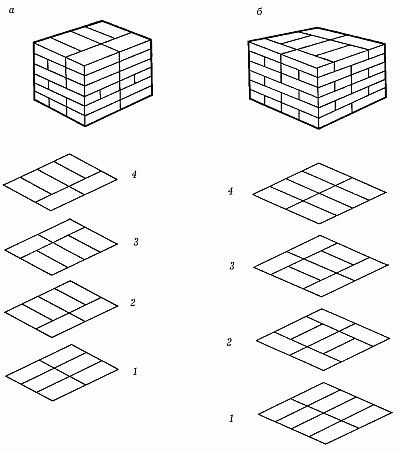

Рис. 73. Кладка столбов. а – 2 х 11/2; б – 2 х 2 кирпича

При этой системе кладки допускается совпадение наружных вертикальных швов в трех рядах кладки по высоте. Тычковый ряд при этом кладут через 3 ложковых ряда. Для такой кладки требуется наименьшее количество неполномерного кирпича. Например, при кладке столбов сечением 2 х 2 кирпича перевязку делают только целыми кирпичами, а при кладке столбов сечением 11/4 или 2 х 2 1/4 кирпича в каждые 4 ряда кладки укладывают только 2 половинки.

Простенки шириной до 1 м выкладывают по трехрядной системе перевязки, а шириной более 4 кирпичей допускается выкладывать и по многорядной системе (рис. 74).

Рис. 74. Кладка простенков – трехрядная система перевязки: а – сечение 2 х 3 кирпича; б – 2 х 31/2

При трехрядной перевязке для образования в простенках четвертей в первом тычковом ряду укладывают четвертки, а в ложковых рядах – половинки.

Ввиду того что столбы и простенки обычно нагружены больше, чем другие конструкции, выкладывать их впустошовку не разрешается. Допускается неполное заполнение только вертикальных швов на глубину до 10 мм от лицевой поверхности. Столбы и простенки шириной 21/4 кирпича и менее выкладывают только из отборного целого кирпича.

Если к столбам примыкают тонкие стенки, их соединяют выпущенной из столба штрабой или стальными стержнями, закладываемыми в столбы.

Часть стены, перекрывающая оконный или дверной проем, называется перемычкой. Если нагрузка от перекрытий передается на стену непосредственно над проемом, применяют несущие сборные железобетонные перемычки. При отсутствии такой нагрузки для перекрытия проемов шириной менее 2 м применяют железобетонные облегченные или рядовые кирпичные перемычки в виде кладки на растворах повышенной прочности с арматурными стержнями для поддержания кирпичей нижнего ряда. Вместо рядовых иногда делают клинчатые перемычки, которые служат в то же время архитектурными украшениями фасада.

С этой же целью при пролетах до 3,5–4 м часто возводят арочные перемычки. Кладку арочного типа используют также для устройства перекрытий в зданиях, такие перекрытия называют сводчатыми (сводами).

При кладке перемычек все продольные и поперечные швы обязательно целиком заполняют раствором, так как такая кладка работает не только на сжатие, но и на изгиб. При слабом заполнении раствором вертикальных швов под влиянием нагрузок сначала происходит сдвиг отдельных кирпичей, а затем разрушение кладки.

Рядовые перемычки выкладывают из отборного целого кирпича с соблюдением горизонтальности рядов и правил перевязки обычной кладки. Высота рядовой перемычки 4–6 рядов кладки, а длина – на 50 см больше ширины проема. Для кладки перемычек применяют раствор марки не ниже 25.

Под нижний ряд кирпича в перемычке в слое раствора толщиной 2–3 см укладывают не менее 3 стержней арматуры из круглой стали диаметром не менее 6 мм, обычно из расчета по одному стержню сечением 0,2 см2 на каждые полкирпича толщины стены, если по проекту не требуется более сильного армирования.

Арматура воспринимает растягивающие усилия, возникающие в кладке. Концы круглых стержней пропускают за грани проема на 25 см и загибают вокруг кирпича (рис. 75).

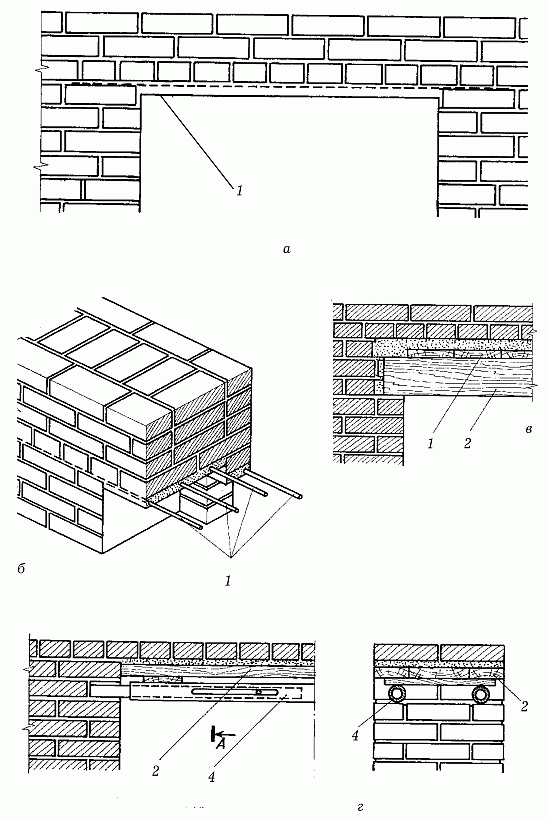

Рис. 75. Кладка рядовых перемычек: а – фасад; б – разрез; в – кладка по дощатой опалубке; г – кладка на инвентарных кружалах. 1 – арматурные стержни; 2 – доски; 3 – деревянные кружала; 4 – трубчатые кружала

Рядовые перемычки делают с применением временной опалубки из досок толщиной 40–50 мм. По ней расстилают раствор, в который затем утапливают арматурные стержни. Концы опалубки опирают на кирпичи, выпущенные из кладки, после снятия опалубки их срубают.

Иногда концы опалубки вставляют в борозды на откосах проемов, которые закладывают после снятия опалубки. Если ширина проема больше 1,5 м, то под опалубку в середине подставляют стойку и опирают на деревянные кружала (доски, поставленные на ребро).

Применяют инвентарные трубчатые опоры-кружала. Их делают из двух отрезков труб диаметром 48 мм, вставленных в третий отрезок трубы диаметром 60 мм.

При закладке кружал трубы раздвигают так, чтобы концы меньшего диаметра заходили внутрь борозд, оставленных в кладке.

На каждый проем ставят два кружала; их можно устанавливать и в том случае, когда в проеме уже есть оконные и дверные блоки. При других типах кружал проем можно заполнять блоками только после снятия опалубки перемычки.

Клинчатые и лучковые перемычки выкладывают из обыкновенного керамического кирпича путем образования клинообразных швов, толщина которых внизу перемычки не менее 5 мм, вверху не более 25 мм. Кладку ведут поперечными рядами по опалубке, удерживаемой кружалами. До начала кладки перемычки возводят стену до уровня перемычки, выкладывая одновременно опорную ее часть (пяту) из подтесанного кирпича (шаблоном определяют направление опорной плоскости, то есть угол ее отклонения от вертикали).

Затем на опалубке размечают ряды кладки с таким расчетом, чтобы число их было нечетным, учитывая при этом толщину шва. Ряды кладки в данном случае считают не по вертикали, а по горизонтали. Центральный нечетный ряд кирпича называют замковым. Он должен находиться в центре перемычки в вертикальном положении.

Кладку клинчатых и лучковых перемычек ведут равномерно с двух сторон от пяты к замку таким образом, чтобы в замке она заклинивалась центральным нечетным кирпичом. Правильность направления швов проверяют шнуром, укрепленным в точке пересечения сопрягающихся линий опорных частей (пят). При пролетах более 2 м кладка клинчатых перемычек не допускается.

Арочные перемычки, а также арки и своды выкладывают в такой же последовательности, как и клинчатые перемычки. Швы между рядами должны быть перпендикулярны к кривой линии, образующей нижнюю поверхность арки, и к наружной поверхности кладки. Швам кладки придают клинчатую форму с расширением вверху и сужением внизу. Такое расположение рядов кладки и разделяющих их постелей соответствует первому правилу разрезки кладки, так как в арках и сводах усилие от нагрузки меняет свое направление, действуя по касательной к кривой арке. Постели рядов оказываются перпендикулярными направлению давлений (рис. 76).

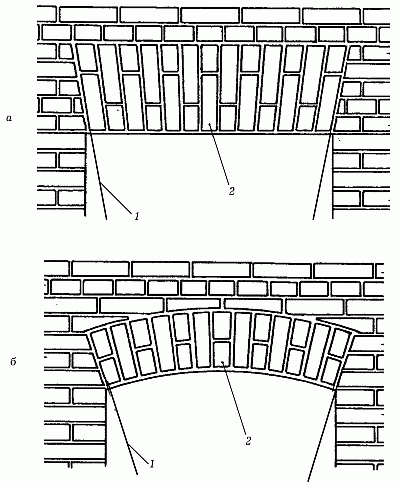

Рис. 76. Кладка перемычек: а – клинчатой; б – лучковой. 1 – направление опорной плоскости; 2 – замковый кирпич

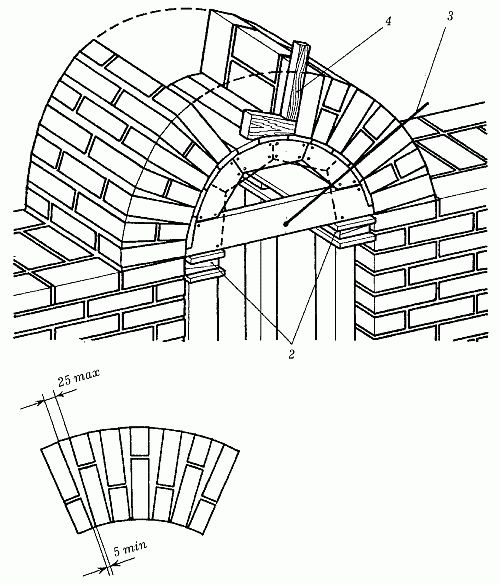

Рис. 76 (продолжение). Кладка перемычек: в – арочной; г – швы кладки; 1 – направление опорной плоскости; 2 – замковый кирпич; 3 – шнур; 4 – шаблон-угольник

Кладку арочных перемычек ведут по опалубке соответствующей формы в такой же последовательности, как и кладку клинчатых перемычек. Направление радиальных швов и правильность укладки каждого ряда проверяют по шнуру, закрепленному в центре арки. Шнуром и шаблоном-угольником, одна из сторон которого имеет очертание, соответствующее кривизне арки, определяют и проверяют положение каждого ряда кладки.

Конструкция опалубки для кладки сводов и арок должна быть такой, чтобы она могла обеспечить равномерное опускание ее при снятии. Для этого под кружалами ставят клинья, при постепенном ослаблении которых опалубка опускается.

Сроки выдерживания арочных и клинчатых перемычек в опалубке в зависимости от температуры наружного воздуха в летних условиях и марки раствора могут быть от 5 до 20 суток, а перемычек рядовых – от 5 до 24 суток.

Бутовой кладкой называется кладка из природных камней, имеющих неправильную форму, с двумя примерно параллельными поверхностями (постелями). К природным камням, пригодным для кладки, относят известняк, песчаник, ракушечник, туф, гранит, а также булыжный камень для возведения фундаментов зданий высотой до двух этажей. Используемые в строительстве бутовые камни обычно имеют массу до 30 кг. Камни большей величины предварительно раскалывают на более мелкие. Этот процесс называется плинтовкой. Одновременно с плинтовкой скалывают острые углы камней, делают так называемую приколку камней, подгоняя их форму под параллелепипед.

Для плинтовки камней применяют прямоугольную кувалду массой около 5 кг, а для обработки камней – молоток-кулачок массой 2,3 кг, которым скалывают острые углы (рис. 77). Им же осаживают и расщебенивают бутовый камень при кладке. Кроме инструментов, изображенных на рис. 16, в бутовой кладке используют те же инструменты, что и в кирпичной. Существуют 3 основных типа бутовой кладки – под лопатку, под скобу и под залив (рис. 78).

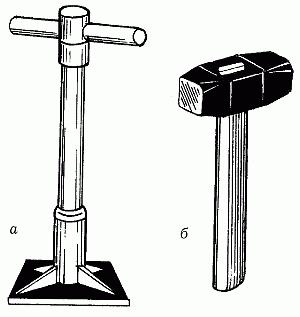

Рис. 77. Инструменты для бутовой кладки.а – металлическая трамбовка; б – молоток-кулачок

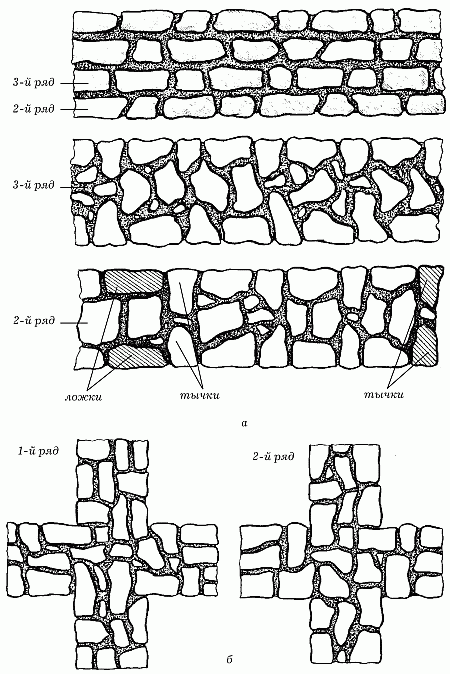

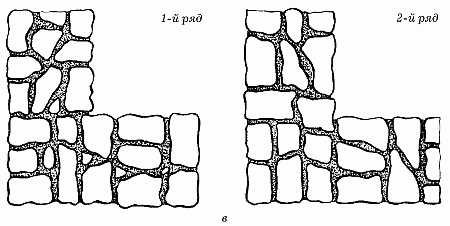

Рис. 78. Виды бутовой кладки: а – под лопатку; б – под скобу

Рис. 78 (продолжение). Виды бутовой кладки: в – в опалубке

Кладку под лопатку выполняют горизонтальными рядами толщиной

25 см с подбором и приколкой камней, заполнением пустот и перевязкой швов. Самый первый нижний ряд укладывают по подготовленному основанию из крупных камней. Чтобы камни плотно прилегали к основанию, их необходимо осадить путем трамбовки. Затем заполняют пустоты между ними, засыпая все мелкими камнями или щебнем и заливая жидким раствором.

Далее кладку ведут порядно на пластичном растворе, постоянно соблюдая перевязку.

Каждый последующий ряд начинают с укладки верст.

В местах возведения внутренней и наружной верст, на углах и пересечениях укладывают маячные камни, по которым с двух сторон кладки натягивают шнуры.

По шнурам в процессе кладки проверяют горизонтальность ряда и прямолинейность лицевой поверхности фундаментов и стен.

Первоначально камни для верстовых рядов выкладывают насухо, чтобы можно было найти наиболее устойчивое положение во всей кладке.

Затем камень приподнимают, настилают слой раствора толщиной 3–4 см и окончательно устанавливают камень. После того как версты уложены, приступают к заполнению забутки.

Раствор под забутку подают и расстилают с излишком, чтобы при укладке камней он выдавливался в вертикальные швы между камнями. Забутку можно делать из камней любых размеров и форм.

Необходимо следить за тем, чтобы камни не соприкасались друг с другом без раствора, так как это значительно снижает прочность кладки.

После укладки забутки выполняют расщебенку кладки, помещая в раствор измельченные с помощью молотка щебень и мелкие камни. Поверхность уложенного ряда кладки выравнивают и добавляют раствор в углубления между камнями.

Следующие ряды кладки выполняют в той же последовательности. Кладку под скобу выполняют из камней одинаковой высоты, подбираемых по шаблону.

Кладка с приколкой лицевой поверхности является также разновидностью кладки под лопатку. При выполнении этой кладки неровности на лицевой поверхности камней, укладываемых в наружную или внутреннюю версту, предварительно окапывают. Такой способ кладки применяют при выкладке столбов и стен подвалов.

Кладку под залив выполняют из рваного бутового или булыжного камня. При этом не осуществляют подбор камней и выкладку верстовых рядов. Кладку выполняют в опалубке, которую предварительно устанавливают в траншеях после окончания земляных работ. Если грунт плотный, то при глубине траншей до 1,25 м можно вести кладку и без опалубки, враспор со стенками траншеи.

Первый слой бутового камня высотой примерно 20–25 см укладывают на сухое основание враспор со стенками и уплотняют путем трамбования. Укладывать первый слой нужно без использования раствора.

После этого щебнем заполняют все промежутки между камнями. Уложенный слой заливают жидким раствором так, чтобы пустоты были заполнены.

Последующую кладку осуществляют горизонтальными рядами высотой 20–25 см, заливая каждый ряд раствором.

Бутовую кладку «под залив» применяют преимущественно при сооружении фундаментов зданий высотой до 10 м.

Кладка с применением виброуплотнения имеет прочность на 25–40% больше прочности кладки, выполненной способом под лопатку. Камни укладывают в такой последовательности: 1-й ряд – насухо, пустоты между камнями заполняют щебенкой, а затем расстилают раствор слоем 40–60 см и уплотняют кладку до тех пор, пока раствор не перестанет проникать в кладку. Далее укладывают на растворе следующий ряд камня способом под лопатку, покрывают его раствором и вновь уплотняют. Такая кладка делается в опалубке или враспор со стенками траншей в плотных грунтах.
