Пломбированием называют восстановление анатомии и функции разрушенной части зуба. Соответственно материалы, применяемые с этой целью, называются пломбировочными материалами. В настоящее время, в связи с появлением материалов, способных воссоздавать ткани зуба в изначальном виде (например, дентин – стеклоиономерные цементы, (СИЦ) компомеры, опаковые оттенки композитов; эмаль – мелкодисперсные гибридные композиты), чаще используется термин – реставрация – восстановление утраченных тканей зуба в первоначальном виде, т. е. имитация тканей по цвету, прозрачности, структуре поверхности, физико-химическим свойствам. Под реконструкцией понимают изменение формы, цвета, прозрачности коронок естественных зубов.

Пломбировочные материалы делятся на четыре группы.

1. Пломбировочные материалы для постоянных пломб:

1) цементы:

а) цинк-фосфатные (Фосцин, Adgesor original, Adgesor fine, Унифас, Висцин и др.);

б) силикатные (Силицин-2, Алюмодент, Fritex);

в) силикофосфатные (Силидонт-2, Лактодонт);

г) иономерные (поликарбоксилатные, стеклоиономерные);

2) полимерные материалы:

а) ненаполненные полимер-мономерные (Акрилоксид, Карбодент);

б) наполненные полимер-мономерные (композиты);

3) компомеры (Dyrakt, Dyrakt A P, F-2000);

4) материалы на основе полимерного стекла (Solitaire);

5) амальгамы (серебряная, медная).

2. Временные пломбировочные материалы (водный дентин, дентин паста, темпо, цинк-эвгеноловые цементы).

3. Материалы для лечебных прокладок:

1) цинк-эвгеноловые;

2) содержащие гидроокись кальция.

4. Материалы для пломбирования корневых каналов.

Свойства пломбировочных материалов рассматриваются в соответствии с требованиями, предъявляемыми к пломбировочным материалам.

Требования к постоянным пломбировочным материалам

1. Технологические (или манипуляционные) требования к исходному неотвержденному материалу:

1) выпускная форма материала должна содержать не более двух компонентов, легко смешивающихся перед пломбированием;

2) после замешивания материал должен приобретать пластичность или консистенцию, удобную для заполнения полости и формирования анатомической формы;

3) пломбировочная композиция после замешивания должна обладать определенным рабочим временем, в течение которого она сохраняет пластичность и способность к формированию (как правило 1,5–2 мин);

4) время отверждения (период перехода из пластичного состояния в твердое) не должно быть слишком велико, обычно 5–7 мин;

5) отверждение должно происходить в присутствии влаги и при температуре не более 37 °C.

2. Функциональные требования, т. е. требования к отвержденному материалу. Пломбировочный материал по всем показателям должен приближаться к показателям твердых тканей зуба:

1) проявлять устойчивую во времени и во влажной среде адгезию к твердым тканям зуба;

2) при отверждении давать минимальную усадку;

3) обладать определенной прочностью на сжатие, сдвиг, высокой твердостью и износостойкостью;

4) обладать низким водопоглощением и растворимостью;

5) иметь коэффициент теплового расширения, близкий к коэффициенту теплового расширения твердых тканей зуба;

6) обладать малой теплопроводностью.

3. Биологические требования: компоненты пломбиро-вочного материала не должны оказывать токсического, сенсибилизирующего действия на ткани зуба и органы полости рта; материал в отвержденном состоянии не должен содержать низкомолекулярных веществ, способных к диффузии и вымыванию из пломбы; рН водных вытяжек из неотвержденного материала должен быть близким к нейтральному.

4. Эстетические требования:

1) пломбировочный материал должен соответствовать по цвету, оттенкам, структуре, прозрачности твердым тканям зуба;

2) пломба должна обладать цветостабильностью и не изменять качества поверхности в процессе функционирования.

В 40-х гг. ХХ в. были созданы акриловые быстротвердеющие пластмассы, мономером в которых являлся метилметакрилат, а полимером – полиметилметакрилат. Их полимеризация осуществлялась благодаря инициаторной системе BPO-Amin (перекиси бензоила и амина) под воздействием температуры полости рта (30–40 °C), например Акрилоксид, Карбодент. Для указанной группы материалов характерны следующие свойства:

1) низкая адгезия к тканям зуба;

2) высокая краевая проницаемость, что приводит к нарушению краевого прилегания пломбы, развитию вторичного кариеса и воспалению пульпы;

3) недостаточная прочность;

4) высокое водопоглощение;

5) значительная усадка при полимеризации, около 21 %;

6) несоответствие коэффициента теплового расширения аналогичному показателю твердых тканей зуба;

7) высокая токсичность;

8) низкая эстетичность, главным образом вследствие изменения цвета пломбы (пожелтение) при окислении аминного соединения.

В 1962 г. R. L. BOWEN предложил материал, в котором в качестве мономера вместо метилметакрилата использовался БИС-ГМА, с более высокой молекулярной массой, а в качестве наполнителя – кварц, обработанный силанами. Таким образом, R. L. BOWEN заложил основу для развития композиционных материалов. Кроме того, в 1965 г. М. Buonocore сделал наблюдение, что адгезия пломбировочного материала к тканям зуба существенно улучшается после предварительной обработки эмали фосфорной кислотой. Эти два научных достижения послужили предпосылками к развитию адгезивных методов реставрации тканей зуба. Первые композиты были макронаполненные, с размером частиц неорганического наполнителя от 10 до 100 мкм. В 1977 г. разрабатываются микронаполненные композиты (размер частиц неорганического наполнителя от 0,0007 до 0,04 мкм). В 1980 г. появляются гибридные композиционные материалы, в которых неорганический наполнитель содержит смесь микро– и макрочастиц. В 1970 г. опубликовано сообщение М. Buonocore о заливке фиссур материлом, полимеризующимся под воздействием ультрафиолетовых лучей, а с 1977 г. началось производство светоотверждаемых композитов, полимеризующихся под действием голубого цвета (длина волны – 450 нм).

Композиционные материалы – это полимерные пломбировочные материалы, содержащие аппретированного, обработанного силанами неорганического наполнителя более 50 % по массе, поэтому композиционные материалы называют наполненными полимерами в отличие от ненаполненных, которые содержат неорганического наполнителя меньше 50 %, (например: Акрилоксид – 12 %, Карбодент – 43 %).

Основными компонентами композитов являются органическая матрица и неорганический наполнитель.

Существует следующая классификация композиционных материалов.

1. В зависимости от размера частиц неорганического наполнителя и степени наполнения выделяют:

1) макронаполненные (обычные, макрофилированные) композиты. Размеры частиц неорганического наполнителя от 5 до 100 мкм, содержание неорганического наполнителя 75–80 % по массе, 50–60 % по объему;

2) композиты с малыми частицами (микронаполненные). Размер частиц неорганического наполнителя 1—10 мкм;

3) микронаполненные (микрофилированныс) композиты. Размеры частиц неорганического наполнителя от 0,0007 до 0,04 мкм, содержание неорганического наполнителя 30–60 % по массе, 20–30 % по объему.

В зависимости от формы неорганического наполнителя микронаполненные композиты подразделяются на:

а) негомогенные (содержат микрочастицы и конгломераты предварительно полимеризованных микрочастиц);

б) гомогенные (содержат микрочастицы);

4) гибридные композиты представляют собой смесь обычных крупных частиц и микрочастиц. Наиболее часто композиты данной группы содержат частицы размером от 0,004 до 50 мкм. Гибридные композиты, в состав которых входят частицы не более 1–3,5 мкм, относятся к мелкодисперсным. Количество неоргани-ческого наполнителя по массе 75–85 %, по объему 64 % и более.

2. По назначению выделяют композиты:

1) класса А для пломбирования кариозных полостей I–II класса (по Блеку);

2) класса В для пломбирования кариозных полостей III, IV, V классов;

3) универсальные композиты (негомогенные микронаполненные, мелкодисперсные, гибридные).

3. В зависимости от вида исходной формы и способа отверждения материалы делятся на:

1) светоотверждаемые (одна паста);

2) материалы химического отверждения (самоотверждаемые):

а) тип «паста – паста»;

б) тип «порошок – жидкость».

Первый композит, предложенный Бовеном в 1962 г., имел в качестве наполнителя – кварцевую муку с размерами частиц до 30 мкм. При сравнении макронаполненных композитов с традиционными пломбировочными материалами (непаполненными полимер-мономерными) отмечали их меньшую полимеризационную усадку и водопоглощение, более высокую прочность при растяжении и сжатии (в 2,5 раза), меньший коэффициент теплового расширения. Тем не менее длительные клинические испытания показали, что пломбы из макронаполненных композитов плохо полируются, изменяются в цвете, наблюдается выраженное стирание пломбы и зуба-антагониста.

Главным недостатком макрофилов оказалось наличие микропор на поверхности пломбы, или шероховатость. Шероховатость возникает вследствие значительной величины и твердости частиц неорганического наполнителя по сравнению с органической матрицей, а также полигональной формы неорганических частиц, поэтому они быстро крошатся при полировании и жевании. В результате наблюдается значительное истирание пломбы и зуба-антагониста (100–150 мкм в год), пломбы плохо полируются, поверхностные и подповерхностные поры, их нужно устранить (очищающим протравливанием, промыванием, нанесением адгезива, полимеризацией адгезива, нанесением и полимеризацией композита); в противном случае произойдет их прокрашивание. Далее производят окончательную отделку (полировку) пломбы. Сначала используют резиновые, пластиковые головки, гибкие диски, штрипсы, а затем полировочные пасты. Большинство фирм для окончательной отделки выпускают две разновидности паст: для предварительной и окончательной полировки, которые отличаются друг от друга степенью дисперсности абразива. Необходимо тщательно изучить инструкцию, так как время полировки пастами разных фирм отличается. Например: полировочные пасты фирмы «Dentsply»: полировку надо начинать с пасты «Prisma Gloss» в течение 63 с отдельно каждой поверхности. Полирование этой пастой придает поверхности мокрый блеск (пломба блестит, если она смочена слюной). Далее используется паста «Frisra Gloss Exstra Fine» (также в течение 60 с каждой поверхности), что придаст сухой блеск (при высушивании зуба воздушной струей блеск композита сравним с блеском эмали). При несоблюдении указанных правил невозможно достижение эстетического оптимума. Пациента необходимо предупредить, что сухой блеск необходимо восстанавливать каждые 6 месяцев. При пломбировании полостей II, III, IV классов для контроля краевого прилегания пломбы в придесневой области, а также для контроля контактного пункта используются флоссы. Флосс вводится в межзубной промежуток, без задержек, но с большим усилием скользит по контактной поверхности. Он не должен рваться и застревать.

Игнорирование финишного отсвечивания (отсвечивание каждой поверхности реставрации в течение 1 мин) может нарушить прочность пломбы, в результате чего возможны сколы реставрации.

Композиты с малыми частицами (микронаполненные) по своим свойствам близки к макронаполненным, но в связи с уменьшением размера частиц обладают большей степенью наполнения, менее подвержены стиранию (около 50 мкм в год) и лучше полируются. Для пломбирования в области фронтальной группы рекомендованы Visio-Fill, Visar-Fill, Prisma-Fill (светоотверждаемые), в области жевательных зубов используются: Р-10, Bis-Fil II (химического отверждения), Estelux Post XR, Marathon, Ful-Fil, Bis-Fil I, Occlusin, Profil TLG, P-30, Sinter Fil (светового отверждения).

B 1977 г. созданы микронаполненные композиты, в состав которых входят частицы неорганического наполнителя в 1000 раз меньшие, чем у макрофилов, за счет этого их удельная поверхность увеличивается в 1000 раз. Микрофильные композиты по сравнению с макрофилами легко полируются, отличаются высокой цветостойкостью (светоотверждаемые), меньшей стираемостью, так как им не свойственна шероховатость. Тем не менее они уступают обычным композитам по прочности и твердости, имеют больший коэффициент теплового расширения, значительную усадку и водопоглощение. Показанием к их использованию является пломбирование кариозных полостей фронтальной группы зубов (III, V классы).

Разновидностью микронаполненных композитов являются негомогенно микронаполненные композиты, в составе которых находятся мелкодисперсные частицы двуокиси кремния и микронаполненные преполимеризаты. При изготовлении этих композитов к основной массе, содержащей микронаполненные частицы, добавляют предварительно полимеризованные частицы (размер около 18–20 мкм), благодаря такой методике насыщение наполнителем составляетболее 80 % по массе (у гомогенно микронаполнениых наполнение по массе составляет 30–40 %), в связи с чем эта группа материалов более прочная, и ее применяют для пломбирования фронтальных и боковых зубов.

Представителями микронаполненных (гомогенных) композитов являются следующие композиты.

* см. Таблица № 5.

Неорганический наполнитель представляет собой смесь обычных крупных частиц и микрочастиц. Попадание травящего агента на соседний зуб, если он не изолирован матрицей, может привести к развитию кариеса.

Повреждение кислотой слизистой оболочки полости рта приводит к ожогу. Травящий раствор необходимо удалить, рот прополоскать раствором щелочи (5 %-ным раствором гидрокарбоната натрия) или водой. При значительном повреждении тканей проводят лечение антисептиками, ферментами, кератопластическими препаратами.

После травления необходимо исключить контакт протравленной эмали с ротовой жидкостью (больной не должен сплевывать, обязательно применение слюноотсоса), в противном случае микропространства закрываются муцином слюны, и адгезия композитов резко ухудшается. При загрязнении эмали слюной или кровью процесс травления необходимо повторить (очищающее протравливание – 10 с).

После промывания полость следует высушить воздушной струей, эмаль становится матовой. Если использовалось протравливание дентина, то необходимо помнить о принципах влажной адгезии. Дентин нельзя пересушивать, он должен быть влажным, искрящимся, иначе воздух попадает в дентинные канальца, деминерализованный дентин; коллагеновыс волокна слипаются («эффект спагетти»), вследствие этого нарушается формирование гибридной зоны и тяжей в дентинных канальцах. Результатом вышеуказанных явлений может быть возникновение гиперестезии, а также уменьшается прочность прикрепления пломбы к дентину.

На этапе пломбирования возможны следующие ошибки и осложнения. Неправильный выбор композита, игнорирование показаний для его применения. Недопустимо, например, использовать микронаполненный материал на жевательной группе зубов из-за низкой прочности (или макронаполненным – в области фронтальных зубов, вследствие неэстетичности.

*см. Таблица № 6. Представители мелкодисперсных гибридных композитов.

1. Технологические свойства:

1) выпускная форма химически отверждаемых композитов содержит два композита (смешивающихся перед пломбированием): «порошок – жидкость», «паста – паста». У светоотверждаемых – одна паста, поэтому они более однородные, отсутствует воздушная пористость, они точно дозированы в отличие от химически отверждаемых;

2) после замешивания химически отверждаемые композиты приобретают пластичность, которую они сохраняют в течение 1,5–2 мин – рабочее время. В течение этого времени пластичность материала изменяется – он становится более вязким. Внесение материала и его формирование вне пределов рабочего времени приводят к нарушению адгезии и выпадению пломбы. Следовательно, у химически отверждаемых материалов рабочее время ограниченно, у фотополимеров – нет;

3) время отверждения у химически отверждаемых в среднем – 5 мин, у фотополимеров – 20–40 с, но каждого слоя, поэтому время постановки пломбы из фотополимера более продолжительно.

2. Функциональные свойства:

1) все композиты обладают достаточной адгезией, которая зависит от протравливания, вида использованных бондов или адгезивов (протравливание увеличивает силу сцепления композитов с эмалью на 75 %; эмалевые бонды обеспечивают силу адгезии к эмали 20 МПа, а дентинные адгезивы создают различную силу адгезии с дентином в зависимости от поколения адгезива, которая составляет у I поколения – 1–3 МПа; II поколения – 3–5 МПа; III поколения – 12–18 МПа; IV и V поколений – 20–30 МПа);

2) наибольшей усадкой обладают композиты химического отверждения, в большей степени типа «порошок – жидкость» (от 1,67 до 5,68 %). Фотоотверждаемые – порядка 0,5–0,7 %, что зависит от загрузки наполнителем: чем его больше, тем меньше усадка (макрофилы, гибридные имеют меньшую усадку, чем микронаполненные); кроме того, усадка у фотополимеров компенсируется послойным отверждением, направленной полимеризацией;

3) прочность на сжатие и сдвиг наибольшая у гибридных и макронаполненных композитов меньше у микронаполненных, поэтому их применяют в области фронтальных зубов. Стираемость наибольшая у макронаполненных за счет шероховатости – 100–150 мкм в год, меньше у микронаполненных, минимальна у мелкодисперсных гибридов – 7–8 мкм в год и негомогенных микронаполненных. Скорость износа химически отверждаемых композитов больше, чем светоотверждаемых, что связано с внутренней пористостью и меньшей степенью полимеризации;

4) водопоглощение наибольшее у микронаполненных, что значительно снижает их прочность, меньше у гибридов и макрофилов, так как они содержат меньше органического компонента и больше наполнителя;

5) коэффициент теплового расширение наиболее близок к твердым тканям у макронаполненных и гибридов в связи с большим содержанием наполнителя;

6) все композиты обладают малой теплопроводностью.

3. Биологические требования (свойства). Токсичность определяется степенью полимеризации, которая больше у фотополимеров, а следовательно, они содержат меньше низкомолекулярных веществ и менее токсичны. Применение дентинных адгезивов IV и V поколений позволяет обойтись без изолирующих прокладок при среднем кариесе, при глубоком – дно покрывается стеклоиономерным цементом. Химически отверждаемые композиты, как правило, комплектуются эмалевыми бондами, поэтому предполагается использование изолирующей прокладки (при среднем кариесе) или изолирующей и лечебной прокладки (при глубоком кариесе).

4. Эстетические свойства. Все химически отверждаемые композиты: изменяют цвет за счет окисления перекиси бензоила, макронаполненные – вследствие шероховатости. При раскрытии и некрэктомии используются классические принципы оперативной обработки кариозной полости. Если предполагается использовать только эмалевые бонды (адгезивы), то при формировании кариозной полости необходимо соблюдать традиционные принципы: стенки и дно обработанной полости должны находиться под прямым углом, формирование дополнительных площадок производится при полостях II, III, IV классов. Полностью отказаться от классических принципов формирования кариозной полости можно в случае использования эмалево-дентинных адгезивных систем. При этом весь дентин или его часть (в случае наложения прокладок на дно кариозной полости) используется для сцепления с композитом.

На этапе обработки краев эмали необходимо создавать скос под углом 45° и более при полостях Ш, IV, V классов, а затем произвести его финирование мелкозернистым алмазным бором. Созданием скоса увеличивается активная поверхность эмали зуба для сцепления с композитом. Кроме того, обеспечивается плавность перехода «композит – эмаль», что облегчает достижение эстетического оптимума. При несоблюдении указанных правил возможно выпадение пломбы и нарушение ее косметического вида. В полостях I и II класса скос эмали часто не создается, так как композит, истирающийся быстрее эмали, раньше изнашивается, что ухудшает краевое прилегание. Кроме того, может произойти скол композита на жевательной поверхности по линии фальца. Финирование краев эмали проводится во всех случаях при пломбировании полостей I–V классов. В результате поверхность эмали становится гладкой, однородной, так как удаляются сколы эмалевых призм, возникающие в процессе раскрытия кариозной полости. Происходит снятие поверхностного бесструктурного слоя эмали, которым покрыты пучки призм, что облегчает последующее кислотное травление эмали. Если не проводить финирование то сколы эмалевых призм в процессе функционирования пломбы приводят к образованию участков ретенции, что способствует скоплению микроорганизмов, зубного налета и развитию вторичного кариеса.

*см. Таблица № 7. Физические показатели некоторых композиционных пломбировочных материалов, применяемых для восстановления жевательных зубов.

Задача стоматолога состоит не только в том, чтобы добиться индивидуального внешнего вида, но и предусмотреть изменчивость цвета естественных зубов при любых условиях освещения. Решение этой задачи возможно, если врач восстановит коронку зуба материалами, оптически в точности имитирующими зубные ткани:

1) эмаль + поверхностная эмаль, эмалево-дентинное соединение;

2) дентин + околопульпарный дентин (пульпу не имитирует).

Наконец, искусственные зубные ткани необходимо включить в реставрационную конструкцию в топографических границах естественных зубных тканей, таких как:

1) центр (полость) зуба;

2) дентин;

3) эмаль.

Повторить природное устройство зуба – суть биомиметического способа реставрации зубов.

Наиболее полная имитация внешнего вида коронки возможна при соответствии реставрационной модели по 4 параметрам:

1) форма;

2) цвет;

3) прозрачность.

4) структура поверхности.

Патофизиологические особенности дентина:

1) дентин состоит на 50 % из неорганического вещества (главным образом, гидроксиапатит), 30 % органического (преимущественно коллагеновые волокна) и 20 % воды;

2) поверхность дентина неоднородна, она пронизана дентиновыми трубочками, содержащими отростки одонтобластов и воду. Вода подается под давлением 25–30 мм рт. ст., при высушивании количество воды увеличивается, поэтому дентин живого зуба всегда влажный, и его нельзя высушить. Степень минерализации дентина неоднородна. Выделяют гиперминерализованный (перитубулярный) дентин и типоминерализованный (интертубулярный);

3) после препарирования поверхность дентина покрыта смазанным слоем, содержащим гидроксиапатиты, фрагменты коллагена, отростки одонтобластов, микроорганизмы, воду. Смазанный слой препятствует проникновению адгезива в дентин.

Принимая во внимание вышеперечисленные особенности, для получения прочной связи между дентином и композитом необходимо:

1) применять гидрофильные маловязкие адгезивы (использование гидрофобных вязких адгезивов недопустимо, так как дентин живого зуба невозможно высушить; в данном случае можно провести аналогию с нанесением масляной краски на влажную поверхность);

2) удалить смазанный слой или пропитать его и стабилизировать. В связи с этим дентинные адгезивные системы можно разделить на два типа:

а) I тип – растворяющие смазанный слой и декальцинирующие дентин;

б) II тип – сохраняющие и включающие смазанный слой (самокондиционирующие).

Методика получения связи композитов с дентином

1. Кондиционирование – обработка дентина кислотой для растворения смазанного слоя, деминерализации поверхностного дентина, раскрытия дентиновых трубочек.

2. Праймирование – обработка дентина праймером, т. е. раствором маловязкого гидрофильного мономера, который проникает в деминерализованный дентин, дентинные трубочки, формируя тяжи. В результате образуется гибридная зона (микромеханическая связь адгезива с дентином).

3. Нанесение гидрофобного адгезива (бонда), обеспечивающего связь (химическую) с композитом.

При использовании дентинных адгезивных систем I типа для удаления смазанного слоя используется раствор кислоты (кондиционер). Если это слабая органическая кислота невысокой концентрации (10 %-ная лимонная, малеиновая, ЭДТА и др.), то обработку эмали проводят традиционно, т. е. 30–40 %-ной ортофосфорной кислотой. В настоящее время широко распространен метод тотального протравливания эмали и дентина раствором 30–40 %-ной ортофосфорной кислоты. Кислотное травление дентина не оказывает раздражающего влияния на пульпу, так как при кариесе формируется зона склерозированного дентина; пульпиты, наблюдаемые после пломбирования, связаны чаще всего с недостаточной герметичностью пломбы.

4. Изоляция.

5. Традиционное препарирование полости со скосом эмали под углом 45°.

6. Медобработка (70 %-ный спирт, эфир, 3 %-ная перекись водорода не используются).

7. Наложение лечебной и изолирующей прокладок (при глубоком кариесе) и изолирующей – при среднем. Следует отдавать предпочтение стеклоиономерному цементу. Прокладки, содержащие эвгенол или фенол, ингибируют процесс полимеризации.

8. Протравливание эмали. Протравочный гель наносится на скошенный кран эмали на 30–60 с (молочные и депульпированные зубы протравливаются 120 с), затем промывают и высушивают полость в течение такого же времени.

9. Смешивание двухкомпонентного бонда 1: 1, нанесение его на протравленную эмаль и прокладку, распыление.

10. Смешивание основной и каталитической пасты 1: 1 в течение 25 с.

11. Пломбирование полости. Время использования приготовленного материала – от 1 до 1,5 мин. Время полимеризации 2–2,5 мин после смешивания.

12. Окончательная обработка пломбы.

Противопоказанием к использованию материала являются аллергические реакции, неудовлетворительная гигиена полости рта.

После применения праймера наносится гидрофобный адгезив или бонд (на эмаль и на дентин), он обеспечивает химическую связь с композитом.

Адгезивы II типа называют самопротравливающими или самокондиционирующими; в состав праймера, кроме маловязкого мономepa ацетона или спирта, включена кислота (малеиновая, органические эфиры фосфорной кислоты). Под воздействием самокондиционирующего праймеpa происходят частичное растворение смазанного слоя, раскрытие дентинных канальцев и деминерализация поверхностного дентина. Одновременно происходит пропитывание гидрофильными мономерами. Смазанный слой при этом не удаляется, а распыляется, и его осадок выпадает на поверхность дентина.

После применения самокондиционирующего пpaймepa используется гидрофобный бонд. Недостатком рассматриваемого вида дентинных адгезивов является их слабая способность протравливать эмаль, поэтому в настоящее время даже при использовании этих систем проводят методику тотального травления.

В настоящее время в стоматологической практике применяются адгезивные системы IV и V поколения. Для IV поколения характерна трехэтапностъ обработки: тотальное протравливание, применение праймера, а затем эмалевого бонда. У адгезивов V поколения праймер и адгезив (бонд) объединены; сила сцепления у адгезивов IV и V поколений 20–30 МПа.

Адгезивные системы IV поколение:

1) Pro-bond (Caulk);

2) Оpti-bond (Kеrr);

3) Scotchbond Multipurpose plus (3M);

4) Аll bond, All bond 2 (Bisco);

5) АRT-bond (Coltеnе), Solid bond (Heraeus Kulzer).

Адгезивные системы V поколения:

1) Оne step (Bisco);

2) Рrime and bond 2.0 (Caulk);

3) Рrime and bond 2,1 (Caulk);

4) Liner Bond – II тм (Kuraray);

5) Single Bond (3M);

6) Sуntaс Single bond (Vivadеnt);

7) Solo bond (Kеrr).

Недостаток всех композитов – это полимеризационная усадка, составляющая примерно от 0,5 до 5 % Причиной усадки является уменьшение расстояния между молекулами мономера по мере образования полимерной цепочки. Межмолекулярное расстояние до полимеризации – около 3–4 ангстрем, а после нее 1,54.

Толчок реакции полимеризации дают тепло, химическая или фотохимическая реакция, в результате которой образуются свободные радикалы. Полимеризация происходит в три этапа: начало, распространение и окончание. Фаза распространения продолжается до тех пор, пока все свободные радикалы не соединятся. В процессе полимеризации возникает усадка, и выделяется тепло, как при любой экзотермической реакции.

Композиционные материалы обладают усадкой в пределах 0,5–5,68 %, в то время как усадка в быстротвердеющих пластмассах достигает 21 %. Полимеризационная усадка наиболее выражена у химически отверждаемых композитов.

Однокомпонентный адгезив Dyract PSA

Реакция отверждения первоначально проходит за счет светоинициируемой полимеризации композитной части мономера, а далее в реакцию вступает кислотная часть мономера, ведущая к выделению фтора и дальнейшему поперечному связыванию полимера.

Свойства:

1) надежная адгезия к эмали и дентину;

2) краевое прилегание, как у композитов, но легче достигается;

3) прочность больше, чем у СИЦ, но меньше, чем у композитов;

4) усадка, как у композитов;

5) эстетичность и свойства поверхности, приближенные к композитам;

6) длительное выделение фтора.

Показания:

1) III и V классы постоянных зубов;

2) некариозные поражения;

3) все классы, по Блеку, в молочных зубах.

Dyract AP Свойства:

1) уменьшены размеры частиц (до 0,8 мкм). Это повысило устойчивость к стиранию, увеличило прочность, выделение фтора, улучшилось качество поверхности;

2) введен новый мономер. Повышена прочность;

3) усовершенствована инициаторная система. Увеличена прочность;

4) применены новые адгезивные системы Prime and Bond 2,0 или Prime and Bond 2,1.

Показания:

1) все классы, по Блеку, в постоянных зубах, полости I и II классов, не превышающие 2/3 межбугорковой поверхности;

2) для имитации дентина («сэндвич-техника»);

3) некариозные поражения;

4) для пломбирования молочных зубов.

Таким образом, Dyract АР сходен по свойствам с микрогибридными композитами.

Требования предъявляются следующие.

1. Подвергать источник света периодической проверке, так как ухудшение физических характеристик лампы будет влиять на свойства композита. Как правило, лампа имеет индикатор мощности светового потока, если его нет, можно нанести слой плом-бировочного материала на блокнот для смешивания слоем 3–4 мм и полимеризовать светом 40 с. Затем удалить снизу слой неотвержденного материала и определить высоту полностью отвердевшей массы. Как правило, плотность мощности ламп для полимеризации составляет 75—100 Вт/см?.

2. Принимая во внимание ограниченную проникающую способность света, заполнение кариозной полости и полимеризация пломбы должны быть инкрементными, т. е. послойными, с толщиной каждого слоя не более 3 мм, что способствует более полной полимеризации и снижению усадки.

3. В процессе работы с материалом его следует защищать от посторонних источников света, особенно от света лампы стоматологической установки, иначе произойдет преждевременное отверждение материала.

4. Маломощные лампы менее 75 Вт предполагают более продолжительную экспозицию и уменьшение толщины слоев до 1–2 мм. В связи с этим увеличение температуры ниже поверхности пломбы на глубине 3–2 мм может достигнуть от 1,5 до 12,3 о С и привести к повреждению пульпы.

5. Для компенсирования усадки используется методика направленной полимеризации.

Таким образом, фотополимерам присущи следующие недостатки: неоднородность полимеризации, продолжительность и трудоемкость пломбирования, возможность термического повреждения пульпы, высокая стоимость, главным образом в связи с высокой стоимостью лампы.

Большинство недостатков фотополимеров связано с несовершенством источника света. Первые фотополимеры отверждались ультрафиолетовым излучателем, позднее были предложены системы с более длинноволновыми источниками света (голубой свет, длина волны 400–500 нм), которые безопасны для органов полости рта, время отверждения сократилось с 60–90 с до 20–40 с, увеличилась степень полимеризации при толщине материала 2–2,5 мм. В настоящее время наиболее перспективным источником света является аргоновый лазер, способный полимеризовать на большую глубину и ширину.

Построение реставрационной конструкции основано на склеивании, которое по целевому назначению можно разделить на склеивание реставрационного материала с тканями зуба и склеивание между собой фрагментов реставрационного материала (композита или компомера), т. е. послойная техника построения реставраций. (Особенности получения надежной связи композита с эмалью и дентином будут рассматриваться в разделе Адгезия композитов к эмали и дентину). Связь же фрагментов композиционного материала друг с другом обусловлена особенностью полимеризации композитов, а именно образованием поверхностного слоя (ПС).

Поверхностный слой образуется в результате полимеризационной усадки композита или компомера и ингибированием процесса кислородом.

Полимеризация композитов химического отверждения направлена в сторону наибольшей температуры, т. е. к пульпе или центру пломбы, поэтому композиты химического отверждения наносят параллельно дну полости, так как усадка направлена в сторону пульпы. Усадка фотополимеров направлена в сторону источника света. Если не учитывать направление усадки при использовании фотополимеров, то происходит отрыв композита от стенок или дна, в результате изоляция нарушается.

Методика направленной полимеризации позволяет компенсировать усадку.

I класс. Для обеспечения хорошего соединения композита с дном и стенками его накладывают косыми слоями примерно от середины дна до края полости на жевательной поверхности. В первую очередь нанесенный слой отсвечивается через соответствующую стенку (для компенсации полимеризационной усадки), а затем облучают перпендикулярно слою композита (для достижения максимальной степени полимеризации). Следующий слой накладывается в другом направлении и отсвечивается также сначала через соответствующую стенку, а затем перпендикулярно слою композита. Таким образом достигается хорошее краевое прилегание и предотвращается отрыв краев пломбы из-за усадки. При пломбировании значительных полостей полимеризация проводится с четырех точек – через бугры моляров. Например: если слой композита сначала нанесен на щечную стенку, его отсвечивают в первую очередь через щечную стенку (20 с), а затем перпендикулярно поверхности слоя композита (20 с). Следующий слой накладывается на язычную стенку и отсвечивается через соответствующую стенку, а затем перпендикулярно.

II класс. При пломбировании самым сложным является создание контактных пунктов и хорошей краевой адаптации в придесневой части. С этой целью используются клинья, матрицы, матрицедержатель. Для купирования усадки придесневую часть пломбы можно изготовить из композита химического отверждения, СИЦ, так как его усадка направлена к пульпе. При использовании фотополимера применяют светопроводящие клинья или отражают свет с помощью стоматологического зеркала, располагая его на 1 см ниже уровня шейки зуба под углом 45° к продольной оси зуба.

III класс. Слои накладываются на вестибулярную или на оральную стенки с последующим отсвечиванием через соответствующую стенку зуба, на которую был нанесен слой композита. Затем полимеризуют перпендикулярно слою. Например, если слой композита был сначала нанесен на вестибулярную стенку, то его первоначально полимеризуют через вестибулярную, а в последующем – перпендикулярно.

Придесневая часть пломбы при III и IV классах полимеризуется аналогично II.

V класс. Первоначально формируют придесневую часть, пломбы которую полимеризуют, направляя световод от десны под углом 45°. Усадка направлена к придесневой стенке полости, в результате достигается хорошее краевое прилегание. Последующие слои полимеризуют, направляя световод перпендикулярно.

После полимеризации последнего слоя проводят финишную обработку для удаления поверхностного слоя, который легко повреждается и проницаем для красителей.

В условиях влажного (непересушенного) дентина сила сцепления ОЩ с дентином составляет до 14 МПа.

При использовании СИЦ – Витремер для обработки дентина используется праймер, содержащий НЕМА и алкоголь.

Прочность СИЦ зависит от количества порошка (чем его больше, тем прочнее материал), степени зрелости, особенности обработки наполнителя. Например, наибольшей прочностью обладают СИЦ повышенной прочности II типа (имеющие вкрапления частиц серебра в измельченные частицы стекла) и прокладочные цементы III типа.

СИЦ обладают низким водопоглощением и растворимостью, связанными со степенью зрелости цемента. Созревание СИЦ в зависимости от типа цемента происходит в различные сроки (от нескольких недель до нескольких месяцев).

Коэффициент теплового расширения близок к коэффициенту теплового расширения дентина.

При придании цементу рентгеноконтрастности ухудшаются эстетические свойства (прозрачность), поэтому цементы для косметических работ, как правило, не рентгеноконтрастны.

СИЦ малотоксичны для пульпы, так как в их состав входит слабая органическая кислота. При толщине дентина более 0,5 мм не наблюдается раздражающего действия на пульпу зуба. В случае значительного истончения дентина он покрывается лечебной прокладкой на основе гидроокиси кальция в определенном участке.

СИЦ оказывают противокариозное действие за счет выделения ионов фтора в течение нескольких месяцев, кроме того, они способны аккумулировать фтор, выделяющийся из зубных паст при их использовании, СИЦ, содержащие серебро, дополнительно выделяют ионы серебра.

Эстетические свойства высоки у СИЦ для косметических работ, у цементов повышенной прочности и прокладочных цементов они невысокие из-за значительного содержания порошка и ионов фтора.

Порошок: окись цинка, окись магния, окись алюминия.

Жидкость: 40 %-ный раствор полиакриловой кислоты.

Затвердевший материал состоит из частиц окиси цинка, связанных гелеподобной матрицей полиакрилата цинка. Ионы кальция дентина соединяются с карбоксильными группами полиакриловой кислоты, а ионы цинка «сшивают» молекулы полиакриловой кислоты.

Свойства: физико-химическая связь с твердыми тканями, малорастворим в слюне (по сравнению с ЦФЦ), не оказывает раздражающего действия (жидкость – слабая кислота), но обладает низкой прочностью и плохой эстетикой. Используется для изолирующих прокладок, временных пломб, фиксации коронок.

Соотношение жидкости и порошка 1: 2, время смешивания 20–30 с, готовая масса тянется за шпателем, образуя зубцы до 1 мм, и блестит.

Изолирующие и лечебные прокладки

Композиционные материалы токсичны для пульпы зуба, поэтому при среднем и глубоком кариесе необходимы лечебные и изолирующие прокладки. Следует заметить, что токсичность композитов связана с количеством остаточного мономера, способного диффундировать в дентинные канальцы и повреждать пульпу. Количество остаточного мономера больше в композитах химического отверждения, так как степень их полимеризации меньше по сравнению с фотополимерами, т. е. светоотверждаемые композиты менее токсичны. Применение дентинных адгезивов IV и V поколений (которые надежно изолируют пульпу и компенсируют усадку композитов) позволяет обойтись без изолирующих прокладок при среднем кариесе, а при глубоком лечебные и изолирующие прокладки наносят только на дно полости. Недопустимо использование эвгенолсодержащих цементов, так как эвгенол ингибирует полимеризацию. При пломбировании каналов материалами на основе резорцин-формалиновой смеси и эвгенола на устье канала накладывается изолирующая прокладка из фосфат-цемента, стеклоиономерного или поликарбоксилатного цемента.

Лечебные прокладки

При глубоком кариесе показано использование кальций-содержащих лечебных прокладок. Гидроксид кальция, входящий в их состав, создает щелочной уровень рН 12–14, вследствие чего оказывает противовоспалительное, бактериостатическое действие (выраженная дегидратация) и одонтотропное влияние – стимулирует образование заместительного дентина.

Лечебные прокладки наносятся только на дно полости в проекции рогов пульпы тонким слоем. Увеличение объема и нанесение прокладки на стенки нежелательно вследствие низкой прочности – 6 МПа (фосфат-цемент – 10) МПа) и плохой адгезии, в противном случае фиксация постоянной пломбы ухудшается. Протравливание эмали и дентина проводится после изоляции лечебной прокладки СИЦ (стеклоиономерным цементом), так как в силу высокой краевой проницаемости лечебной прокладки под ней создается депо кислоты, кроме того, происходит растворение ее кислотой.

Различают однокомпонентные лечебные прокладки светового (Basic-L) и химического отверждения (Calcipulpa, Кальцидонт) и двухкомпонентныс химического отверждения (Dycal, Recal, Calcimot, Live, Кальцесил).

Изолирующие прокладки.

В качестве изолирующих прокладок могут быть использованы:

1) цинк-фосфатные цементы (ЦФЦ): Фосцин, Фосфат-цемент, Висфат, Висцин, Диоксивисфат, Унифас, Adgesor, Adgcsor Fine. II. Иономерные цементы (ИЦ);

2) поликарбоксилатные: Superior. Carbcfme, Carboxyfme, Белокор;

3) стеклоиономерные (СИЦ).

*см. Таблица № 7. Стеклоиономерные цементы.

Приоритет изобретения СИЦ принадлежит Уилсону и Кейту (1971 г.).

Стеклоиономерные цементы – это материалы на основе полиакриловой (полиалкеновой) кислоты и измельченного алюмофторсиликатного стекла. В зависимости от вида исходной формы выделяют:

1) тип «порошок – жидкость» (порошок – алюмофторсиликатное стекло, жидкость – 30–50 %-ный раствор полиакриловой кислоты). Например, Мастер-дент;

2) тип «порошок – дистиллированная вода» (полиакриловая кислота высушена и добавлена в порошок, что увеличивает сроки хранения материала, облегчает ручное смешивание, позволяет получить более тонкую пленку), так называемые гидрофильные цементы. Например, Стион AПX, Base Line. Тип наста. Например, lonoseal, Тайм Лайн.

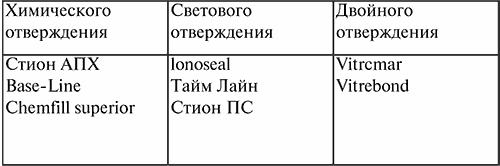

По способу отверждения выделяют следующие порошки (см. таблица № 8 ).

Стеклоиономерные цементы классифицируются по назначению.

1 тип. Применяется для фиксации ортопедических и ортодонтических конструкций (Аквамерон, Аквацем, Гемцем, Fuji 1).

2 тип – восстановительный цемент для восстановления дефектов твердых тканей зуба:

1) тип для косметических работ. Работы, требующие эстетического восстановления, при незначительной ок-клюзионной нагрузке (Chemfill superivjr, Vitremer. Aqua Ionofill).

2) для работы, требующей повышенной прочности пломб (Ketak-molar; Argion).

3 тип – прокладочные цементы (Бонд апликан, Гемлайн, Vitrcbond, Вивоглас, Минер, Бонд фотак, Ионобонд, Кетак бонд, Таим Лайн, Стион АПХ, Base Line, lonoseal).

4 тип – для пломбирования корневых каналов (Кетак эндо апликан, Стиодент).

5 тип – герметики (Fugi III).

Свойства СИЦ

1. Технологические свойства (неотвержденного материала). Время смешивания 10–20 с, после которого материал приобретает пластичность, сохраняемую 1,5–2 мин (для материалов химического отверждения).

2. Функциональные свойства. Адгезия к эмали и дентину имеет химическую природу (А. Уилсон, 1972 г.) за счет соединения ионов кальция твердых тканей зуба и карбоксильных групп полиакриловой кислоты. Необходимыми условиями прочной связи является отсутствие инородных веществ: зубного налета, слюны, крови, смазанного слоя на поверхности дентина, поэтому необходима предварительная обработка эмали и дентина 10 %-ным раствором полиакриловой кислоты в течение 15 с с последующим промыванием и высушиванием. Преимуществом использования полиакриловой кислоты является то, что она используется в цементе и ее остатки не влияют на процесс отверждения цемента, кроме того, активируются ионы кальция в эмали и дентине.

В результате финишной обработки – поверхность гладкая, прозрачная, блестящая. При различном освещении (прямом, проходящем, боковом свете) реставрация монолитная, не видна граница с зубными тканями. При обнаружении оптической границы между зубными тканями и пломбой (белой полоской, «трещина в стекле») можно сделать вывод о нарушении склеивания, необходима коррекция: производят травление, нанесение эмалевого адгезива с последующим отверждением.

В заключение проводят окончательное отсвечивание всех поверхностей пломбы, чем достигается максимальная степень полимеризации композита.

Таким образом, контрольные тесты на склеивание композита:

1) при внесении композита порция должна приклеиваться к поверхности и отрываться от капсулы или гладилки;

2) после пластической обработки порция композита не отделяется от склеиваемой поверхности, а деформируется;

3) после финишной обработки монолитное соединение композита и зубных тканей, отсутствуют белые полоски отрыва.

СИЦ для косметических работ (Витремер, Кемфил Супериор, Аква Ионофил).

Соотношение порошка к жидкости – от 2,2: 1 до 3,0: 1 (если жидкость полиакриловая кислота) и от 2,5: 1 до 6,8: 1 (для материалов, замешивающихся на дистиллированной воде).

Реакция отверждения СИЦ может быть представлена как ионное перекрестное соединение между цепочками полиакриловой кислоты. В фазе начального отверждения перекрестные связи образуются за счет ионов кальция, расположенных на поверхности частиц. Эти двухвалентные связи – нестабильные и легко растворяются в воде, а при высыхании наблюдается дегидратация. Продолжительность начальной фазы – 4–5 мин. Во второй фазе – окончательного отверждения – образуются перекрестные связи между цепочками полиакриловой кислоты с помощью менее растворимых трехвалентных ионов алюминия. В результате образуется твердая стабильная матрица, устойчивая к растворению и высыханию. Продолжительность фазы окончательного отверждения составляет в зависимости от типа цемента, от 2 недель до 6 месяцев. Особенно значительное поглощение – утрата воды – может происходить в течение 24 ч, поэтому на этот срок необходима изоляция лаками. Через сутки проводят обработку пломбы с последующей изоляцией пломбы лаком (обработка цементов повышенной прочности и прокладочных цементов возможна через 5 мин, так как они приобретают достаточную прочность и устойчивость к растворению). Продолжительность времени отверждения определяется рядом факторов:

1) Имеют значение размеры частиц (в целом косметические медленно твердеющие цементы имеют размер частиц до 50 мкм, тогда как I и III тип с более быстрой реакцией отверждения – более мелкие частицы);

2) Увеличение количества фтора сокращает сроки созревания, но ухудшает прозрачность.

3) Уменьшение содержания кальция на поверхности частиц позволяет сократить сроки созревания, но снижает эстетичность материала.

4) Введение винной кислоты позволяет сократить количество фтора, такие материалы более прозрачные.

5) Введение светоактивируемой матрицы композита в состав СИЦ сокращает сроки начального отверждения до 20–40 с.

Окончательное отверждение светоактивируемых стеклоиономерных цементов (СИЦ) происходит в течение 24 ч и более.

СИЦ повышенной прочности (Argion, Kеtak Molar)

Повышение прочности достигается введением порошка сплава амальгамы, но при этом физические свойства изменяются незначительно.

Существенное увеличение прочности и устойчивости к стиранию достигается введением в состав около 40 % по массе серебряных микрочастиц, которые впекаются в частицы стекла – «серебряная металлокерамика». У таких материалов физические свойства сравнимы с амальгамой и композитами, но не так значительны, чтобы сформировать край зуба и запломбировать обширные поражения.

Смешивание порошка и жидкости в соотношении 4: 1 ручное или капсульное, введение гладилкой или шприцем. Время отверждения 5–6 мин, в течение которого приобретается устойчивость к растворению и становится возможной обработка пломбы. После обработки цемент изолируется лаком.

Цементы этой группы рентгеноконтрастны и не эстетичны.

Адгезия к дентину незначительно снижена за счет присутствия ионов серебра.

Показания к применению:

1) пломбирование временных зубов;

2) полимеризация на поверхности композита.

По своему составу ПС напоминает ненаполненную адгезивную систему. В доступной для проникновения воздуха ПС реакция полимеризации полностью ингибируется (если поместить химический или световой адгезив в углубление лотка, то можно заметить, что отверждается слой, расположенный на дне, что демонстрирует образование ПС и проникновение кислорода на определенную глубину). Поверхность полимеризованной с доступом воздуха порции композита получается блестящей, влажной. Этот слой легко снимается, повреждается, проницаем для красителей, поэтому после завершения реставрации необходимо всю доступную поверхность реставрации обработать финишными инструментами для обнажения прочного, хорошо полимеризированного композита.

ПС играет и важную положительную роль, создавая возможность соединения новой порции композита с ранее полимеризованной. Основываясь на этом представлении, формирование реставрации проводится в определенной последовательности.

1. Проверка наличия поверхностного слоя, ингибированного кислородом, – поверхность выглядит блестящей, «влажной», блеск легко снимается. При внесении порции композита, вследствие локально созданного давления слой, ингибированный кислородом, удаляется, и порция вносимого композита приклеивается к поверхности. Если композит тянется за инструментом или капсулой и не приклеивается, значит, поверхность загрязнена ротовой или десневой жидкостью либо отсутствует ПС. Вносимую порцию удаляют и повторяют адгезивную обработку поверхности (травление, нанесение адгезива, полимеризацию).

2. Пластическая обработка порции композита. Приклеенная порция распределяется по поверхности похлопывающими движениями, направленными от центра к периферии, при этом вытесняется слой, ингибированный кислородом. При повышении окружающей температуры более 24 °C материал становится избыточно пластичным и текучим, поэтому не передает давление гладилки; в этом случае слой, ингибированный кислородом, не вытесняется. Возможно, этим обусловлено частое расслоение реставраций, выполненных в летнее время или в жарко натопленном помещении. В результате пластической обработки при попытке отделить инструментом порцию композита она деформируется, но не отделяется. В противном случае необходимо продолжить пластическую обработку.

3. Полимеризация.

Прокладочные цементы

Не прозрачны и не эстетичны, поэтому покрываются восстановительными материалами. Быстро отверждаются, приобретая устойчивость к растворению в течение 5 мин, обладают химической адгезией к эмали и дентину, что предотвращает краевую проницаемость, выделяют фтор, рентгеноконтрастны.

Соотношение порошка и жидкости – от 1,5: 1 до 4,0 1,0; в структуре типа «сэндвич» не менее 3: 1, так как большее количество порошка увеличивает прочность и сокращает время отверждения.

Через 5 мин они приобретают достаточную прочность, устойчивость к растворению, могут протравливаться 37 %-ной ортофосфорной кислотой одновременно с эмалью. Смешиваются вручную или в капсулах, вводятся гладилкой или шприцем.

При пломбировании нескольких полостей СИЦ вносится в одну полость и покрывается другим реставрационным материалом. Если одновременно пломбируются несколько полостей, то для исключения пересушивания СИЦ изолируется лаком. Последующее наложение композита должно быть послойным с соблюдением методики направленной полимеризации для предотвращения отрыва СИЦ от дентина. Прочность достаточна для замещения дентина с последующим покрытием другим реставрационным материалом.

Некоторые цементы обладают достаточной прочностью и могут быть использованы для изолирующих прокладок, критерием пригодности является время отверждения (не более 7 мин).

Светоотверждаемые СИЦ содержат 10 % светоотверждаемого композита и затвердевают под действием светового активатора через 20–40 с. Время окончательного отверждения, необходимое для формирования полиакриловых цепочек и приобретения цементом окончательной прочности, составляет примерно 24 ч.

Модифицированные светочувствительными полимерами СИЦ менее чувствительны к влаге и растворению (в эксперименте – через 10 мин). Преимуществом таких цементов является также химическая связь с композитом.

Этапы применения стеклоиономерного цемента:

1) очистка зуба. Подбор цвета с использованием оттеночной шкалы (если СИЦ используется для постоянной пломбы);

2) изоляция зуба.

Смешивание компонентов осуществляют ручным способом и с помощью капсульной системы с последующим введением гладилкой или шприцем. Капсульная система смешивания с последующим введением шприцем позволяет снизить уровень пористости, равномерно заполнить полость. Время отверждения: время смешивания 10–20 с, начальное отверждение 5–7 мин, окончательное – через несколько месяцев. Эти свойства невозможно изменить без потери прозрачности. После начального отверждения цемент изолируют защитным лаком на основе БИС-ГМА (лучше использовать бонд от светоактивируемых композитов), а окончательную обработку производят через 24 ч, с последующей повторной изоляцией лаком.

Физические свойства: СИЦ рассматриваемой группы недостаточно устойчивы к окклюзионным нагрузкам, поэтому область их применения ограничивается полостями III, V классов, эрозиями, клиновидными дефектами, кариесом цемента, герметизация фиссур, пломбированием молочных зубов, временным пломбирование, некоторые могут быть использованы в качестве подкладочного материала (если начальное отверждение происходит в сроки не более 7 мин).

Рентгеноконтрастность: большинство цементов этой группы не рентгеноконтрастны.

Компомеры

Новый класс пломбировочных материалов, внедренный в практику с 1993 г. Термин «компомер» явился производным от двух слов «композит» и «иономер». Материал объединяет в себе свойства композитов и стеклоиономеров.

От композитов взята адгезивная система связи, полимерная матрица, от СИЦ – химическая связь между частичками стекла (наполнителя) и матрицей, выделение фтора из массы, близость теплового расширения тканям зуба. В частности, в материале Дайрект АР в составе мономера присутствуют как кислотные группы, так и полимеризуемые смолы. Под действием света происходит полимеризация метакрилатных групп, в дальнейшем в присутствии воды кислотные группы реагируют с частицами наполнителя. Прочность, твердость, стираемость соответствуют микрогибридным композитам, что позволяет рекомендовать Дайрект АР для реставрации всех групп полостей, имитации дентина при пломбировании композитами.

Термин «компомер» у многих ассоциируется с «Дайректом» (Dyract), который, действительно, явился первым материалом нового класса. В настоящее время он усовершенствован и выпускается новый компомер – Dyract АР (anterior, posterior) с улуч-шенными физико-хизическими и эстетическими свойствами. Среди других представителей данного класса известны F 2000 (ЗМ), Dyract flow.

Состав композитов (на примере Dyract):

1) мономер (качественно новый);

2) композитная смола (БИС-ГМА) и полиакриловая кислота СИЦ;

3) особенного типа порошок;

4) жидкость (от 1,67 до 5,68 %) и наименее у светоотверждаемых композитов (0,5–0,7 %).

Химически активируемые композиты состоят из двух паст или из жидкости и порошка. В состав этих компонентов входит инициаторная система из перекиси бензоила и амина. При замешивании базисной пасты, содержащей аминовый и каталитический компоненты, образуются свободные радикалы, которые запускают полимеризацию. Скорость полимеризации зависит от количества инициатора, температуры и присутствия ингибиторов.

Преимущество такого вида полимеризации – это равномерная полимеризация независимо от глубины полости и толщины пломбы, а также кратковременное выделение тепла.

Недостатки: возможные ошибки при замешивании (неправильное соотношение компонентов), незначительное рабочее время для моделирования пломбы, невозможность послойного нанесения, потемнение пломбы в связи с окислением остатка аминного соединения. В процессе работы с такими материалами быстро изменяется вязкость, поэтому, если материал не введен в полость в пределах рабочего времени, его адаптация к стенкам полости затруднена.

В качестве инициатора полимеризации в светополимеризуюшихся композитах используется светочувствительное вещество, например кампферохинон, который под воздействием света с длиной волны в пределах 400–500 нм расщепляется с образованием свободных радикалов.

Светоактивируемые материалы не требуют смешивания, поэтому не имеют воздушной пористости, присущей двухкомпонентным химически отверждаемым композитам, т. е. более однородны.

Полимеризация происходит по команде, поэтому рабочее время моделирования пломб не ограниченно.

Возможные послойные нанесения в значительной мере позволяют более точно подобрать цвет пломбы. Отсутствие третичного амина придаст материалу цветоустойчивость. Таким образом, фототвердеющие композиты более эстетичны.

Однако следует учесть, что степень полимеризации неоднородна, полимеризационная усадка направлена к источнику полимеризации. Степень и глубина полимеризации зависят от цвета и прозрачности композита, мощности источника света, экспозиции расстояния до источника. Концентрация недополимеризованных групп тем меньше, чем ближе источник света.

Время отверждения – 5–6 мин. Окончательная полимеризация через 24 ч, поэтому после отверждения надо защитить лаком (прилагается), например, Ketak Glaze, Окончательная обработка – через 24 ч.

Представленное описание является ориентировочным, не может учитывать особенностей применения различных представителей обширной группы стеклонономерных цементов, поэтому во всех случаях их использование должно соответствовать указаниям производителя.

Прежде чем работать с этими композиционными материалами, необходимо определить показания к его использованию (в зависимости от классификации полостей, по Блеку), у рассматриваемого материала – III, V классы, возможно пломбирование полостей других классов при подготовке зуба для несъемного протезирования.

1. Очистка зуба (не используются фторсодержащие пасты).

2. Подбор цвета производится методом сравнения со шкалой при дневном освещении; зуб должен быть очищен и увлажнен. В рассматриваемом материале представлены пасты цвета А₂ или A₃.

Методика тотального протравливания: кислотный гель наносится сначала на эмаль, а затем на дентин. Время травления эмали 15–60 с, а дентина – 10–15 с. Промывание 20–30 с. Высушивание – 10 с.

Достоинства:

1) экономия времени – обработка тканей зуба проводится в один этап;

2) полностью удаляется смазанный слой и его пробки, раскрываются тубулы, достигается относительная стерильность;

3) проницаемость дентина достаточна для формирования гибридной зоны.

Недостатки:

1) при загрязнении протравленного дентина инфекция проникает в пульпу;

2) при высокой степени усадки композита возможна гиперестезия.

Методика работы с протравленным дентином имеет некоторые особенности. До протравливания в дентине содержится 50 % гидроксиапатита, 30 % коллагена и 20 % воды. После протравливания – 30 % коллагена и 70 % воды. В процессе праймирования вода замещается адгезивом и формируется гибридная зона. Это явление возможно лишь в том случае, если коллагеновые волокна остаются влажными и не спадаются, поэтому водяная и воздушная струи должны быть направлены на эмаль, на дентин – только отраженные. После высушивания эмаль – матовая, а дентин слегка увлаженный, искрящийся (так называемая концепция влажного бондинга). При пересушивании дентина происходит спадение коллагеновых волокон – «эффект спагетти», что препятствует проникновению праймера и образованию гибридной зоны (Эдвард Свифт: связь с протравленным пересушенным дентином – 17 МПа, искрящимся – 22 МПа).

Следующий этап после кондиционирования – нанесение праймера. Праймер содержит маловязкий гидрофильный мономер (например, ХЕМА – гидроксиэтил метакрилат), проникающий во влажный дентин; глютаральдегид (химическая связь с коллагеном, денатурирует, фиксирует, дезинфицирует белок); спирт или ацетон (уменьшают поверхностное натяжение воды, способствуя глубокому проникновению мономера). Время праймирования – 30 с и более. В результате праймирования образуется гибридная зона – зона проникновения мономера в деминерализованный дентин и тубулы, глубина проникновения ограничена отростком одонтобласта. При значительной усадке композита создается отрицательное давление, вызывающее натяжение отростка, что может быть причиной постоперационной чувствительности.

I этап. Очистка поверхности зубов от налета, зубного камня.

II этап. Подбор цвета материала.

III этап. Изоляция (ватные тампоны, коффердам, слюноотсос, матрицы, клинья).

IV этап. Препарирование кариозной полости. При использовании композиционного материала с эмалевыми адгезивами препарирование осуществляют традиционно: прямой угол между дном и стенками, при II и IV классах необходима дополнительная площадка. Обязательно скашивание, края эмали – под углом 45° и более для увеличения площади поверхности соприкосновения эмали и композита. При V классе – пламевидный скос. Если используются композиты с эмалево-дентинными системами IV, V поколений можно отказаться от традиционных принципов препарирования. Скос эмали проводится в полостях V и IV; III класса – по эстетическим показаниям.

V этап. Медикаментозная обработка (спирт, эфир, перекись водорода не используются) и высушивание.

VI этап. Наложение изолирующих и лечебных прокладок (см. раздел «Изолирующие лечебные подкладки»).

VII этап. Протравливание, промывание, высушивание.

Solitare представляет собой модификацию облицовочного материала Артгласс «Heraeus kulze» и поэтому может быть причислен к группе материалов на основе полимерного стекла.

Состав:

1) органическая матрица: высокомолекулярные эфиры метакриловой кислоты, достигающие аморфной высокосмачиваемой структуры, подобно органическому стеклу. Органическое стекло соединяется с обработанным силанами неорганическим наполнителем;

2) неорганический наполнитель;

а) полиглобулярные частицы двуокиси кремния величиной от 2 до 20 мкм;

б) фторстекло, размер частиц – от 0,8 до 1 мкм;

в) фторсодержащее стекло на основе алюмосиликата бария, средний размер частиц – менее 1 мкм;

3) реологически активная кремниевая кислота.

Общее количество неорганического наполнителя не менее 90 %.

Материал рекомендован для пломбирования I и II классов кариозных полостей, по Блеку.

Применяется с адгезивной системой IV поколения «Solid Bond». Усадка при полимеризации составляет 1,5–1,8 %, материал устойчив к жевательной нагрузке, растворению, хорошо полируется, цветостабилен.

Используется по упрощенной методике:

1) применяется с металлическими матрицами и деревянными клиньями;

2) наносится послойно параллельно дну, полимеризуется светом 40 с, направленным перпендикулярно к пломбе, толщина слоев – 2 мм и больше (кроме первого слоя).

Презентация Solitare состоялась в 1997 г. B настоящее время проводятся клинические испытания. Полученные результаты в течение 6 месяцев позволяют надеяться, что этот материал может служить альтернативой амальгаме и применяться для пломбирования жевательной группы зубов, наряду с мелкодисперсными гибридными композитами.

Естественный зуб представляет собой полупрозрачное оптическое тело, состоящее из двух оптически различных тканей: более прозрачной и светлой эмали и менее прозрачного (непрозрачного – опакового) и темного дентина.

Соотношение эмали и дентина создают различия во внешнем виде разных частей коронки зуба, таких как:

1) пришеечная часть коронки, где тонкая пластинка эмали сочетается с большой массой дентина;

2) средняя часть коронки, где толщина эмали увеличивается, а количество дентина значительно уменьшается;

3) края коронки, где тонкая пластинка дентина сочетается с двумя пластинками эмали.

Сочетание эмали и дентина создает также различия во внешнем виде разных зубов у одного человека: светлые резцы, в которых эмаль сочетается с небольшим количеством дентина; более желтые клыки – эмаль сочетается с большим количеством дентина; более темные моляры – количество дентина еще более увеличивается по сравнению с эмалью.

Коронка зуба вследствие полупрозрачности обладает изменчивостью цвета при различных условиях освещения (утром превалирует холодный голубой свет, вечером – теплый красный; изменяется интенсивность освещения). Диапазон изменчивости зубов зависит от индивидуальной прозрачности коронки. Так, более прозрачные зубы обладают большей изменчивостью, а менее прозрачные – наоборот.

По степени прозрачности зубы можно подразделить на три условные группы:

1) абсолютно непрозрачные «глухие» зубы, когда прозрачный режущий край отсутствует, вследствие особенностей индивидуального строения или стираемости – это зубы желтой гаммы. Диапазон цветовых изменений вестибулярной поверхности низкий и выявляется при просвечивании зуба с оральной стороны;

2) прозрачные зубы, когда прозрачен только режущий край. Как правило, это зубы желто-серых оттенков, диапазон цветовых изменений вестибулярной поверхности не значителен;

3) очень прозрачные зубы, когда прозрачный режущий край занимает 1/3 или 1/4 и контактные поверхности тоже прозрачные.

Адгезия происходит от лат. Adgesio «прилипание».

Бонд происходит от англ. Bond «связь».

Адгезивы и бонды применяются для улучшения микромеханического сцепления композитов со тканями зубов, компенсации полимеризационной усадки, уменьшения краевой проницаемости.

Эмаль главным образом состоит из неорганического вещества – 86 %, незначительного количества воды – 12 % и органического компонента – 2 % (по объему). Благодаря такому составу эмаль можно высушить, поэтому гидрофобный органический компонент композита – мономер БИС-ГМА, обладающий хорошей адгезией к эмали. Таким образом, в области эмали применяют гидрофобные вязкие адгезивы (бонды), основным компонентом которых является мономер БИС-ГМА.

Методика получения связи композитов с эмалью

I этап – формирование скоса под 45° и более. Скос необходим для увеличения активной поверхности сцепления эмали и композита.

II этап – протравливание эмали кислотой. Используется 30–40 %-ная ортофосфорная кислота в виде жидкости или геля, причем гель предпочтительнее, так как он хорошо виден и не растекается. Период травления для эмали – от 15 с до 1 мин. В результате травления:

1) удаляется органический налет с эмали;

2) формируется микрошероховатость эмали за счет растворения эмалевых призм на глубину примерно 40 мкм, что значительно увеличивает площадь поверхности сцепления композита и эмали. После нанесения бонда его молекулы проникают в микропространства. Адгезивная прочность композита к протравленной эмали на 75 % больше по сравнению с непротравленной;

3) протравливание позволяет снизить краевую проницаемость на границе «эмаль – композит».

III этап – применение эмалевых (гидрофобных) бондов на основе органической матрицы композита (мономера БИС-ГМА), которые проникают в микропространства протравленной эмали. А после полимеризации формируют отростки, обеспечивающие микромеханическое сцепление эмали с бондом. Последний соединяется химически с органической матрицей композита.

Идентификацию зубов пациента проводят непосредственно после очистки нейлоновой щеткой и профессиональной зубной пастой (не фторсодержащей) при естественном освещении, поверхность зубов должна быть влажной. Оценку результата реставрации проводят не ранее чем через 2 ч после завершения работы, лучше через 1–7 дней, затем принимают решение о необходимости коррекции. Правильно выполненная реставрация выглядит темнее и прозрачнее непосредственно после завершения работы из-за пересыхания эмали, которая становится более светлой и менее прозрачной. После водопоглощения цвет и прозрачность искусственных и естественных зубных тканей совпадают.

IV этап – применение адгезивной системы.

V этап – пломбирование.

VI этап – окончательная обработка.

Обработка эмали фторпрепаратами

Противопоказания: аллергические реакции на компоненты пломбировочного материала, неудовлетворительная гигиена полости рта, наличие искусственного стимулятора сердечного ритма.

Ha этапе очистки зубов и определения цвета: перед определением цвета зубов и препарированием кариозной полости необходимо очистить зуб от зубного налета и снять слой пелликулы. Для этого используются нейлоновая щетка и паста, не содержащая фтора, иначе определение цвета будет произведено неправильно. Необходимо также пользоваться стандартными правилами определения цвета зубов (шкала расцветки, увлажненный зуб, естественное освещение). В случае эстетических реставраций важно определить индивидуальную прозрачность зубов.

Таблица № 1.

Таблица № 2.

Таблица № 3.

Таблица № 4.

Таблица № 5.

Таблица № 6.

Представители мелкодисперсных гибридных композитов.

Таблица № 7.

Стеклоиономерные цементы.

Таблица № 8.
