Строение древесины. На поперечном разрезе ствола дерева можно видеть сердцевину, кору и древесину с годичными слоями.

Чтобы получить более полное представление о строении древесины, рассматривают три главных разреза ствола – поперечный, радиальный и тангентальный (рис. 1), на которых видны годичные слои. На поперечном разрезе эти слои имеют вид концентрических окружностей, на радиальном – продольных полос, на танген-тальном – извилистых конусообразных линий.

На поперечном разрезе ствола различаются светлые, блестящие, направленные от сердцевины к коре линии – сердцевинные лучи. У одних пород они ярко выражены (дуб, бук), у других – чуть заметны (сосна, липа и др.). В мозаичных работах особенно ценятся породы с ярко выраженными сердцевинными лучами. На радиальном разрезе сердцевинные лучи имеют вид ленточек разной длины, на тангентальном – узких коротких черточек.

Рис. 1. Основные разрезы ствола дерева: 1 – поперечный; 2 – радиальный; 3 – тангентальный

У каждой породы на разрезах ствола наблюдается характерный рисунок, который принято называть текстурой. Он образуется при перерезании волокон годичных слоев и сердцевинных лучей. У древесных пород различают тринадцать основных видов текстур. Текстура зависит прежде всего от характера годичных колец, наличия сердцевинных лучей и строения волокон. Большое влияние на текстурный рисунок оказывает красящий пигмент, а также разница в цвете ранней и поздней древесины. Особенно это заметно на тангентальном разрезе. Выразительность текстуры зависит от ширины годичных колец (ярко проявляется у каштана, белой акации, тополя). Иногда разница в ширине годичных колец сочетается с их своеобразным волнистым строением.

Древесина лесных пород окрашена обычно в светлый цвет. У одних из них (граб, береза, ольха) этот цвет распространяется на всю толщину ствола, а у других (дуб, лиственница, сосна) центральная часть темная. Темно-окрашенную часть ствола называют ядром, светлую – заболонью. Породы с ярко выраженным ядром являются ядровыми, остальные – забеленными. Ядро образуется за счет отмирания клеток древесины, отложения дубильных, красящих веществ и смолы (у хвойных пород). Молодые деревья ядра не имеют. Переход от заболони к ядру может быть резким или плавным. Это очень важная для древесины характеристика, так как именно она является решающим фактором при выборе материала для облицовочных и мозаичных работ.

На поперечном разрезе лиственных пород видны сосуды для подвода питательных веществ. Эти сосуды бывают в основном в древесине годичных слоев. Если они образуют сплошные кольца, то породы называют кольцесосудистыми, если же они равномерно распределены по всей ширине годичного слоя, то породы носят название рассеянносо-судистых. К кольцесосудистым относятся дуб, ясень, ильм, вяз, карагач и др., к рассеяннососудистым – граб, клен обыкновенный, береза, грецкий орех, груша, чинара (платан), самшит, липа, ольха, осина и др. На радиальном и тангентальном разрезах сосуды имеют вид продольных бороздок.

Дефекты древесины. На красоту текстурного рисунка влияют не только способы распиливания древесины, но и отклонения от строения и развития ствола. Наиболее характерными местами с неправильным расположением волокон являются различные развилки, прикорневая часть ствола, наросты на стволах – капы и наплывы. К дефектам древесины относятся также нарушения в самой ее структуре, выражающиеся в грибных поражениях клетчатки ствола. Это вызывает изменение цвета и некоторых других свойств, влияющих на текстурный рисунок. Такие отклонения в строении древесины имеют большую ценность для мозаичных работ.

Цели применения древесины определяют значение того или иного дефекта.

Наиболее ценные узоры получаются из капов орехового дерева, карельской березы, тополя, ясеня, черешни, березы обыкновенной, клена, груши и др. Рисунок «птичий глаз» образуется за счет нераспустившихся почек у маньчжурского ясеня, белого клена, карельской березы. Особенно красивой текстура капов бывает при тангентальном разрезе. Не нужно забывать, что текстура ценится лишь в случае прозрачной отделки.

Обычные сучки снижают ценность конструктивных элементов, которые идут под прозрачную отделку. Не рекомендуется в несущи элементах конструкции применять невысушенную древесину с сучками, так как высохнув, сучок теряет связь с основой и ослабляет конструкцию. В таких случаях сучки высверливают и в отверстия вставляют на клею сухие заглушки. В мозаичных работах сучки выступают в качестве изобразительного элемента для наборного сюжета.

Свилеватость – это волнистое размещение волокон, особенно в прикорневой части дерева. Чаще всего свилеватость наблюдается у клена, дуба, карельской березы, ореха и др. С этим дефектом древесина трудно поддается обработке, зато при изготовлении строганного шпона она высоко ценится, особенно у ореха, клена. Характерны в этом отношении и наплывы – наросты на прикорневой части ствола.

Косослой – дефект, выражающийся в том, что волокна древесины размещены наискось. Древесина с косослоем не используется для изготовления ручек ударных столярных инструментов, воспринимающих поперечную нагрузку, но это находка мозаиста.

Более редкими дефектами формы ствола являются завиток, смоляной кармашек, крень, двойная сердцевина, пасынок, сухобокость, прорость, засмолок, рак, ложное ядро, пятнистость, внутренняя заболонь, водослой и др.

Завиток характерен местным искривлением годичных слоев вследствие влияния прорости или сучков ствола. Завитки бывают сквозные и односторонние. Детали, которые должны нести значительную нагрузку, изготовляют из древесины без завитков, снижающих ее прочность. Как и другие дефекты, завиток нашел широкое применение в мозаичных работах.

Смоляные кармашки, крень и засмолок характерны для хвойных пород, особенно для ели.

Прорость – участок дерева, претерпевший механическое повреждение клетчатки. Часто в месте проросшего участка встречаются засмолки и грибные пятна.

Ложное ядро представляет собой дефект, при котором внутренняя часть ствола имеет разную окраску, в основном темно-бурую с темно-зеленым или лилово-фиолетовым оттенком, что очень ценно в мозаичных работах.

Пятнистость выражается в окраске заболони в виде продолговатых прожилок. По цвету они напоминают ядровую ткань древесины. Этот дефект – следствие грибных поражений клетчатки. Располагается он в основном на пограничном слое ядра и заболони.

Внутренняя заболонь характерна для лиственных пород. Ее участки располагаются в ядровой древесине и имеют цвет заболони. Сплошные или прерывистые кольца двойной заболони состоят из мягкой древесины, что способствует впоследствии растрескиванию пиленого материала. Двойная заболонь встречается у дуба, ясеня и некоторых других лиственных пород. Для мозаичных работ этот дефект очень ценен.

В лиственных и хвойных породах иногда встречаются участки, на которых в естественных условиях древесина приобретает другой цвет. Цветовые тона таких участков бывают темнее и светлее основного тона окраски слоев древесины. В лиственных породах получается коричнево-красная окраска, в хвойных – светло-желтая.

Грибным поражениям древесина подвергается в результате воздействия на нее различного рода гнилей. При этом цветовой тон отдельных участков древесины изменяется. Часто грибные болезни поражают древесину на сплавах леса. При определенных условиях (в частности, при температуре внешней среды 15–25 °C и влажности древесины 30–60 %) грибные споры развиваются особенно интенсивно. На первых стадиях своего развития грибные пятна и полосы не снижают качества древесины, а изменяют лишь окраску определенных участков. На породах со светлой древесиной грибные поражения имеют вид продолговатых полос и колец различных оттенков: серого, фиолетового, красно-бурого, красноватого и др. Столяру необходимо научиться отличать здоровую древесину от древесины, пораженной настолько, что ее механические свойства не позволяют использовать ее для определенных видов работ (под нагрузкой, в агрессивной среде и т. д.). Древесина, пораженная ядровой гнилью, не годится ни для столярных, ни для наборных мозаичных работ, так как она очень мягкая и хрупкая.

Ядровая гниль на первой стадии поражения древесины еще не влияет на ее механические свойства: для мозаистов она известна под названием мраморной гнили лиственных пород. Заболевшая древесина при этом пронизана белыми и черными линиями с красной окантовкой. Следуя изгибу здоровых волокон, нити мраморной гнили представляют собой красочную картину. Древесина, пораженная мраморной гнилью, всегда будет находкой для мозаиста. Существуют и другие виды ядровой гнили: бурая трещиноватая и пестрая ситовая.

Заболонная окраска развивается в срубленной древесине, не снижая ее твердости. В основном это бывает у хвойных пород. Для сосны характерна синева, которая приобретает то сероватый, то зеленоватый оттенок. Этому дефекту сопутствуют цветные заболонные пятна с окраской участков древесины в желтый, розовый, фиолетовый, коричневый и оранжевый тона. По интенсивности цвета они бывают разные; глубина проникновения их ограничивается верхними слоями заболони. Мозаисты с успехом используют заболонную окраску древесины без применения дополнительного воздействия на нее химическими препаратами и красителями, несколько вуалирующими текстуру.

Побурение, которое считается дефектом срубленного дерева и распространяется от периферии к центру в виде пятен разной интенсивности, часто встречается у лиственных пород (осины, березы, бука).

Рассмотренные дефекты снижают строительные качества древесины, но в марке 3 играют значительную роль. Не будь их, текстура древесины обеднела бы и перестала быть выразительным средством в мозаике по дереву.

Цвет и блеск древесины. Цветовая палитра пород древесины имеет практически все оттенки спектра, а вариации этих оттенков насчитывают бесчисленное множество тональных соотношений. У одной породы их может быть несколько десятков. Из паспорта строганого шпона на примере красного дерева и грецкого ореха видно, какое многообразие цветовых оттенков может быть у одной породы на различных разрезах древесины.

Цвет древесины – один из признаков, по которым одна порода дерева отличается от другой. Древесина липы, сосны, березы, клена, осины – светлая, дуба и ясеня – бурая, грецкого ореха, тика – коричневатая и т. д. Если сравнить древесину сосны и дуба, то можно сказать, что у сосны она светло-желтая, у дуба – серо-бурая. Но в том и другом случае цвет древесине придают красящие и дубильные вещества, находящиеся в ее клетках. Чаще встречаются породы с теплыми оттенками цветов (охристыми, коричневыми, красно-коричневыми, желтыми, оранжевыми), реже – с холодными (зелеными, синими, фиолетовыми).

Под влиянием атмосферных условий цвет древесины может изменяться: в пределах каждого климатического пояса древесине одной породы присущ свой цветовой оттенок. На окраску древесины влияют также свет и воздух: со временем текстура древесины темнеет. Так, срубленная ольха через некоторое время становится красноватой. В определенной мере окраску древесины изменяют грибные поражения, а также находящиеся в земле минеральные соли, окружение дерева (затемнение его от солнца) и т. д. К комлю древесина темнее, а к вершине – светлее. С возрастом у всех деревьев древесина также темнеет. Все это необходимо учитывать в столярных и особенно мозаичных работах, где текстура и цвет выступают в качестве изобразительного элемента при раскрытии сюжета или образа.

Цветовые оттенки различных пород можно классифицировать по основным группам, где преобладающим будет один цвет древесины:

желтый – береза, ель, липа, осина, граб, клен, пихта, ясень (беловато-желтый со светлыми оттенками розового и красного), барбарис (лимонно-желтый), шелковица (золотисто-желтый), боярышник, карельская береза, черемуха (красновато-буровато-желтый), айлант (розовато-желтый);

бурый – кедр, тополь, ядро вяза (светло-бурый), бук, лиственница, ольха, груша, слива (красновато-розовато-бурый), каштан, рябина (коричнево-бурый), акация (желтовато-бурый), анатолийский орех (зеленовато-бурый);коричневый – черешня (желтовато-коричневый), яблоня (желтовато-розовато-светло-коричневый), абрикос, грецкий орех (светло(темно) – коричневый);

красный – тис, красное дерево;

розовый – лавровишня (желтовато-розовый), чинара (темно-розовый);

оранжевый – крушина;

фиолетовый – сирень, бирючина (ядро);

черный – мореный дуб, эбеновое дерево;

зеленоватый – хурма, фисташка.

Блеск древесины – это ее свойство отражать световой поток. У различных пород блеск неодинаковый; в значительной степени это свойство проявляется у бука, клена, чинары, белой акации. Матовый (сатиновый) блеск имеют тополь, липа, осина, тик; шелковистый – ива, вяз, ясень, черемуха; золотистый – черешня; серебристый – сибирский кедр; муаровый – береза, серый клен, лавровишня.

Блеск древесины зависит не только от наличия и размеров сердцевинных лучей, но и от характера их размещения по разрезам: чем крупнее сердцевинные лучи (например, у дуба) и чем плотнее древесина, т. е. чем кучнее расположены сердцевинные лучи (например, у клена), тем значительнее будет блеск древесины. Распределение блеска по поверхности неодинаково и зависит от вида разреза: в радиальной плоскости он сильнее, в поперечной – слабее.

Светотеневые переливы у одних пород хорошо заметны только на продольном разрезе ствола, у других – на всех разрезах. Они существенно влияют на декоративные качества древесины, усиливая или ослабляя ее выразительное звучание, поэтому блеск древесины учитывают при составлении мозаичных наборов.

Хвойные породы. Сосна – наиболее распространенное дерево хвойной породы. Цвет ее древесины может быть бурым, красноватым, желтоватым и почти белым с легкими разводами красноты. Лучший материал получают из тех деревьев, которые растут на возвышенностях, сухих холмах, песчаниках; годичные слои у них расположены близко друг к другу, а древесина имеет плотную структуру. Структура древесины сосны, растущей во влажных местах, более рыхлая. В сухом виде сосна – легкая и податливая для столярных работ. Вдоль волокон она строгается хорошо, поперек – с трудом, а пилится поперек хорошо, вдоль – плохо. Древесина сосны хорошо склеивается. Из нее изготовляют мебель (для этого подбирают натуральное дерево с красивой, ярко выраженной текстурой), каркасы конструкций столярных изделий и конструкции под облицовку строганным шпоном ценных пород. Сосна широко применяется для изготовления дверей, окон, настила полов и т. д. Древесина хорошо обрабатывается красителями и лаками после обессоливания. Сосна используется также для мозаичных и резных работ.

Ель мягче сосны, но она имеет большое количество мелких и средних сучков, что затрудняет ее применение в ответственных столярных конструкциях. Текстура ее древесины невыразительна. Ель менее влагостойка, чем сосна, и скорее поддается гниению, зато древесина ее мало подвержена короблению, что является положительным качеством этого материала. Отделывается ель плохо, а склеивается лучше сосны. Широко применяется в мозаичных наборах благодаря сучковатой текстуре. В столярном деле используется в основном для неответственных конструкций мебели, не испытывающих больших нагрузок во время эксплуатации.

Лиственница занимает особое место среди других хвойных пород. Ее древесина имеет красновато-коричневатый, иногда буроватый опенок и отличается высокой прочностью (прочнее дуба) и влагостойкостью. Сухая древесина лиственницы обрабатывается хорошо, хотя при длительной обработке деталей подошва инструмента засмаливается. Лиственница мало подвержена короблению, но при быстрой сушке в древесине ствола могут возникать внутренние трещины. Для отделки лиственницы применяют в основном нитроцеллюлозные лаки. Порода используется в столярных и мозаичных работах, применяется для изготовления резных изделий.

Кедр имеет беловато-желтую древесину с различными цветовыми оттенками в зависимости от места произрастания. Древесина кедра не отличается высокой плотностью и прочностью, обладает стойкостью против гниения, мало подвержена червоточине, имеет сильный специфический запах, хорошо колется. В столярном деле употребляется для изделий, не подвергающихся большим нагрузкам. Полировку кедрового дерева применяют мало, отделывают его в основном воском. Древесина кедра, как и лиственницы, хорошо обрабатывается режущим инструментом. Кедр – хороший материал для резьбы.

Можжевельник – хвойный кустарник, диаметр стволов которого бывает до 10 см. Крепкая тонкослойная древесина его хорошо обрабатывается и полируется, имеет специфический приятный запах. Можжевельник применяется в столярном деле для изготовления мелких деталей, при точении, для резных и мозаичных работ.

Кипарис и туя по свойствам похожи на можжевельник, но их древесина более широкослойная и темнее по тону. Они применяются для мелких резных работ. Кипарис не трескается и не коробится.

Тис имеет красно-бурую с темными и светлыми прожилками древесину. Заболонь у него светлая, почти белая. Древесина тиса прочная и твердая со значительным количеством сучков на стволе. Она почти не подвергается червоточине и мало чувствительна к атмосферным переменам. Строгается и полируется хорошо; отлично красится, особенно в черный цвет. В столярном деле древесина тиса находит разнообразное применение; это хороший материал для резьбы. Шпон из тиса ценится в мозаичных работах.

Сибирская пихта применяется наравне с елью, хотя и имеет пониженные физико-механические свойства.

Лиственные породы. Наибольшее значение в столярном деле имеют не хвойные, а лиственные породы. Из многообразия лиственных пород в первую очередь следует выделить дуб.

Дуб отличается высокой прочностью, твердостью, стойкостью против гниения, способностью к гнутью, имеет красивую текстуру и цвет. На тангентальном разрезе ясно видны поры, а на радиальном – крупные сердцевинные лучи. Заболонь у дуба четко отделяется от ядра светлым тоном. Древесина дуба обладает достаточной вязкостью и хорошо обрабатывается режущим инструментом. Пролежав в воде несколько десятков лет, она приобретает шелковистую темно-фиолетовую с зеленоватым отливом окраску (под «вороново крыло»). Ее твердость по сравнению с сухой древесиной выше, но выше и хрупкость. Обработка мореного дуба затруднительна. Имея много дубильных веществ, древесина дуба хорошо протравливается. Кора молодого дуба служит источником дубильных веществ. В отваре из смеси дробленой коры и стружки ствола дуба выдерживают древесину других пород и насыщают таким образом ее дубильными веществами. Вымоченная в таком наваре и насыщенная дубильными веществами древесина хорошо протравливается в растворах солей металлов, приобретая необходимую окраску. Древесина дуба широко используется для изготовления мебели, паркета, предметов декоративно-прикладного искусства, а также в бондарном деле. Шпон из дуба применяется для облицовывания малоценных пород, фанеры, древесностружечных плит и т. д. Дуб используется в мозаичном деле и для крупной резьбы; для мелких профилей он невыразителен. Древесина дуба плохо принимает спиртовые лаки и политуру, но хорошо клеится.

Ясень древесиной похож на дуб, хотя и не имеет ярко выраженных сердцевинных лучей. При обесцвечивании приобретает оттенок седины. Хорошо гнется после пропаривания. При сушке трескается мало; из-за высокой вязкости и прочности древесина обрабатывается с трудом. Ясень легко повреждается червоточиной, поэтому его древесину подвергают антисептической обработке. Заболонь у ясеня четко отделяется от ядра. Текстура его красивая, буровато-желтого цвета. В неблагоприятных условиях (влажность, сырость) ясень быстро загнивает. Гибкая и прочная древесина ясеня рекомендуется для изготовления домашнего спортивного инвентаря – гимнастической стенки, гимнастических досок, а также перил, рукояток инструментов и т. д. Из-за низкого сопротивления трению ясень не рекомендуется использовать для колодок режущих инструментов. Полируется ясень плохо; требует, как и дуб, порозаполнения. Для ясеня рекомендуется декоративное покрытие нитролаками или воскование. Благодаря частым наростам на стволе и ярко выраженной текстуре, древесина ясеня широко применяется в мозаичном деле.

Бук имеет прочную и твердую древесину; по прочности она не уступает дубу. В чистом виде бук не имеет ярко выраженной текстуры, но на тангентальном и радиальном разрезах его древесина очень красива, и эти декоративные качества ее используются при облицовывании мебели строганым шпоном. Бук гигроскопичен, поэтому его не употребляют для изделий, находящихся во влажной среде. Древесина быстро сушится и не трескается. Бук легко колется, пилится и обрабатывается режущим инструментом, хорошо гнется в пропаренном виде, полируется с трудом. Применение бука в столярном деле разнообразно: от колодок строгальных инструментов до мебели из массива. Древесина с успехом используется в резьбе, хотя и имеет высокую твердость, а также в мозаичных работах. Она хорошо отделывается нитро– и полиэфирными лаками, воскованием, окрашивается в различных растворах и отбеливается.

Граб называют еще белым буком. Он имеет твердую, прочную и плотную древесину беловато-серого цвета. Текстура граба не отличается яркостью, как, например, у ясеня; на ровном матовом фоне его древесины разбросаны светлые точки. Нередко эта порода имеет косослойное строение древесины, поэтому граб колется с трудом. Заболонь не имеет большого различия в переходе к ядру. После просушивания граб почти не подвержен короблению; его твердость становится выше твердости дуба. Режущим инструментом обрабатывается с трудом. Применение граба в столярном деле разнообразно, хотя и не такое широкое, как дуба, ясеня или бука; используется в мозаичном деле. Граб хорошо отделывается и травится.

Береза обыкновенная отличается высокой прочностью, однородным строением и цветом, средней плотностью и твердостью. Древесина ее неустойчива против гниения; используется в основном для изготовления фанеры, лущеного шпона, древесностружечных плит, пластиков; применяется в мебельном производстве и вообще в столярном деле. Береза легко обрабатывается и отделывается, при травлении хорошо окрашивается под более ценные породы. Древесина в распаренном состоянии хорошо гнется. Березовые капы (наросты на стволе) дают очень ценный материал для мозаичных работ. Благодаря однородности, вязкости и твердости древесины, березу применяют и для изготовления резных изделий. Недостатки этой породы: долго высыхает, легко колется, сильно трескается, коробится, подвержена червоточине.

Древесина карельской березы вязкая и твердая, легко поддается столярной обработке. Среди лиственных светлых пород ей нет равных по красоте текстуры. Очень высоко ценится в мозаичных работах и как поделочный материал. Дубильные вещества карельской березы способствуют качественному окрашиванию ее древесины и тонированию в различные цвета. Благодаря свилеватости и перепутанности древесных волокон, эта порода почти не колется, поэтому ее иногда применяют для изготовления ударных частей инструментов.

Клен обыкновенный имеет прочную, твердую и колкую светло-желтую древесину. Принадлежит к безъядровым породам. Древесина хорошо обрабатывается режущим инструментом, нестойка против сырости, хотя коробится мало. Благодаря дубильным веществам, она в солях металлов принимает нужную окраску и тон. Клен прекрасно режется и полируется, поэтому используется для резных работ с мелкой профилировкой. Древесину часто имитируют под другие породы с ровной структурой. Клен применяется для изготовления мебели, строганного шпона, паркета, музыкальных инструментов и т. д. Древесина его почти не трескается, поэтому из нее можно изготовлять декоративную посуду.

Явор – разновидность клена обыкновенного. Имеет свилеватистую структуру, которая ценится в мозаичных работах.

Клен «птичий глаз» имеет очень красивую, характерную текстуру. Высоко ценится облицовочный материал из этой разновидности клена. Иногда эту породу называют «сахарный клен».

Липа, как и клен, относится к безъядровым породам; имеет легкую, белую древесину. Текстура липы не выражена. Применяется в виде лущеного шпона для изготовления фанеры. В мозаичных работах используется для крупных и средних безтекстурных вставок при наборах орнаментов. Липа относится к породам, которые почти не трескаются и мало усыхают. Благодаря однородности текстуры и равномерному строению древесных волокон, липа является лучшим материалом для резьбы. Древесина ее вынослива к сырости, но подвержена червоточине. Мягкость и податливость древесины позволяют использовать липу для изготовления чертежных досок. Липа почти не имеет дубильных веществ, поэтому плохо травится и окрашивается. Для окрашивания древесину насыщают дубильными веществами.

Тополь (обычный и серебристый) широкого применения в столярном деле не нашел из-за мягкости древесины. Заболонь у тополя чисто белая, ближе к ядру – сероватая. Наросты и наплывы на стволе тополя имеют выразительную текстуру, которая высоко ценится в мозаичных работах и облицовывании мебели.

Вяз имеет темное ядро и хорошо различимые годичные слои, которые в радиальном разрезе образуют красивый рисунок. По твердости и некоторым другим качествам древесина вяза приближается к дубу. Со временем она, как и у дуба, темнеет. Древесина вяза гибкая, плотная, используется для изготовления рукояток к ударным столярным инструментам, станин столярных верстаков и т. д. Вяз с трудом колется, полируется и обрабатывается режущим инструментом; с успехом применяется в мозаичном деле. Вязовые капы, благодаря красивой текстуре волокон, имеют преимущества перед капами тополя, грецкого ореха и даже карельской березы.

Ильм по свойствам древесины напоминает вяз, но тверже его. Цвет древесины сероватый, с красивыми продолговатыми пятнышками.

Ольха – мягкая, безъядровая порода, не имеющая ярко выраженной текстуры. Древесина свежесрубленной ольхи на воздухе быстро темнеет. Хорошо обрабатывается режущим инструментом, прекрасно тонируется под другие породы однородного строения, особенно под черное и красное дерево. Ольха устойчива против гниения в сырых и влажных условиях, но в сухих местах подвергается червоточине. Высыхает быстрее других пород. Древесина ее хорошо полируется. Вследствие легкости, однородности строения и незначительного коробления хорошо режется и широко применяется в декоративно-прикладном искусстве, особенно для резных изделий.

Осина во многом схожа с ольхой; легко поддается столярной обработке. Применяется при изготовлении фанеры, гонта, спичек и т. д.; используется в резных работах.

Груша имеет красивую розоватую, иногда желтовато-белую (дикая груша) древесину. У старых деревьев она обычно темнее, чем у молодых. Древесина груши плотная, без заметных годичных слоев. Она прекрасно строгается и режется во всех направлениях. Чтобы повысить твердость, грушевую древесину помещают в воду и выдерживают продолжительное время, после чего долго сушат в тени. После просушивания она приобретает буроватый оттенок. В мебельном производстве грушу часто тонируют в черный цвет. Благодаря плотной структуре, древесина хорошо полируется и дает превосходный материал для самых мелких профилей в резьбе. При сушке груша почти не коробится и не растрескивается, но подвержена червоточине.

Акация белая считается самой твердой из лиственных пород. Цвет ее древесины желтый; на срезах четко выделяются годичные слои. В сухом виде акация обрабатывается с большим трудом. Древесина не трескается и не коробится, имеет большое сопротивление трению, очень упруга и прекрасно полируется. На воздухе и под воздействием света она со временем заметно темнеет, отчего текстура становится выразительнее и ярче. Из древесины белой акации изготовляют колодки строгальных инструментов и винты для столярных верстаков. Применяют ее в виде строганного шпона для мозаичных работ.

Шелковица (тутовое дерево) имеет красновато-бурую древесину: заболонь у нее узкая. Под воздействием света древесина со временем темнеет. Режущим инструментом обрабатывается с трудом, очень хорошо полируется. Находит применение в токарных и мозаичных работах. Лучшей из разновидностей является шелковица черная.

Грецкий орех имеет очень красивую текстуру с большой гаммой тональных переходов. Чем больше возраст грецкого ореха, тем ценнее его древесина. Капы этого дерева в виде строганого шпона являются прекрасным материалом для мозаичных работ. Очень ценится грецкий орех у резчиков по дереву, так как имеет хоть и плотную, но податливую древесину. Благодаря наличию дубильных веществ, его древесина легко тонируется и окрашивается в различные цвета. В мозаичных работах цветовые переходы выполняют не только окрашенным, но и отбеленным шпоном. Выдерживая листы шпона в перекиси водорода, можно достичь абсолютной белоснежности древесины. Часто грецкий орех тонируют в черное дерево. По текстуре, цвету, тональным переходам и вязкости (благодаря которой шпон не трескается во время вырезания самых сложных и мелких деталей) древесина грецкого ореха является лучшим материалом для мозаичных работ. Широко применяется в столярном деле, особенно при изготовлении мебели.

Яблоня имеет слаботекстурный с незначительными отклонениями тона (розоватый с краснотой или побурением) цвет. Древесина ее умеренно твердая и плотная, хорошо отделывается, полируется и обрабатывается режущим инструментом, однако сильно коробится. В мозаичных работах используется при наборах портретов, пейзажей и геометрических орнаментов. В столярном деле применяется для изготовления колодок ручных инструментов.

Каштан имеет несколько разновидностей; из них наиболее известны каштан съедобный и конский. Благодаря мягкости и равной плотности, каштан съедобный применяют в столярном деле и для резьбы. Своим строением эта порода несколько похожа на дуб и ясень, но в радиальном разрезе не имеет свойственного дубу блеска сердцевинных лучей. Каштан конский косослоен и сероватым цветом напоминает сосну; имеет прочную древесину и благодаря дубильным веществам хорошо травится в растворах. Его используют в столярном и мозаичном деле в виде строганого шпона.

Рябина имеет твердую, плотную, мелкослоистую древесину, которая с успехом используется для изготовления рукояток ударных столярных инструментов и колодок рубанков. В дело употребляют только хорошо высушенную древесину. Текстура рябины выражена слабо.

Карагач – твердая, прочная и плотная порода, которая хорошо отделывается и полируется. Благодаря красивой текстуре, его древесина применяется в мозаичных работах и в столярном деле, особенно при изготовлении изящной мебели. На стволах дерева часто образуются капы, которые широко используются в виде шпона в мозаичных наборах.

Платан и чинара (восточный платан) растут, как и карагач, на юге. Цвет ядра у них буро-коричневый. В радиальном разрезе дают красивый рисунок древесных волокон, что с успехом используется в мозаичных работах. Эти породы – умеренно твердые; обработка их режущим инструментом вследствие косослойности затруднена; древесина полируется хорошо.

Фруктовые деревья (слива, вишня, черешня, абрикос) и некоторые кустарники (сирень, крушина, боярышник, лещина, ракитник, кизильник, барбарис и др.) используются для изготовления мелких столярных изделий. Как правило, их древесина мелкослойная, твердая, различных цветовых оттенков – от бело-розового до фиолетового в сердцевинных частях стволов. Древесина фруктовых деревьев хорошо полируется, красится и протравливается в химических растворах. Многие из кустарников (барбарис, крушина, кизильник, ракитник, боярышник и др.) употребляются в качестве красящих веществ. Для этого используют их стружку, кору и опилки. Тик и палисандр импортируются в виде строганного шпона для облицовывания мебели. Тик имеет однообразную текстуру светло-буровато-шоколадного цвета, палисандр – очень красивую текстуру с пурпурно-коричневым фоном, по которому проходят черные и темно-коричневые полосы. Их узкая заболонь – светло-желтая. Древесина тика режется легко, а палисандра – очень трудно. Эти породы имеют специфический запах, похожий на запах сушеного чернослива. Полиэфирный лак соединяется с ними непрочно, особенно с палисандром, который больше, чем тик, выделяет эфирных масел, скапливающихся в местах с черным оттенком. В нашу страну ввозятся также красное, эбеновое (черное), лимонное дерево и некоторые другие породы.

Столярные работы бывают белодеревными и краснодеревными. Исходным материалом для белодеревных работ служит древесина хвойных и мягких лиственных (береза, липа, тополь), для краснодеревных – твердая древесина ценных лиственных пород. Для обоих видов работ применяются породы деревьев с относительной прямолинейностью ствола и небольшим количеством здоровых сучков.

Влияние свойств древесины на выбор материала. Чтобы правильно выбрать древесину, необходимо знать свойства древесных пород.

Хвойные породы используют в качестве основы при облицовывании деталей шпоном из твердых ценных пород; твердые лиственные породы (дуб, бук, береза обычная и карельская, грецкий орех, граб, клен обычный и «птичий глаз», ясень и др.) применяют в натуральном, цельном виде. В мозаичных работах используют шпон лиственных и хвойных пород. Для резьбы по дереву при последующем травлении и крашении древесины в темный цвет выбирают только некоторые лиственные породы – липу, осину, иву, рябину, березу. Если хотят оставить натуральный цвет деталей резного изделия, то для его изготовления берут грушу, клен, грецкий орех, каштан, дуб и др.

Хвойные породы в основном имеют мягкую древесину, поэтому для лицевых деталей в изделиях используются редко. Это связано с тем, что мягкая древесина чувствительна к механическим повреждениям и ударам. Практика показывает, что при соблюдении требований к технологическому процессу хвойные породы можно с успехом использовать для изготовления мебели.

Изделия небольших размеров изготовляют в основном из хвойной древесины без сучков, с красивыми, ярко выраженными годичными слоями (кипарис, можжевельник, лиственница, красная сосна и др.). Ель с большим количеством сучков, а также белая сосна и пихта – породы, требующие дополнительной декоративной отделки тонированием или орнаментальной резьбой. Древесина хвойных пород легко окрашивается, но при интенсивной окраске цветовой тон глушит ее декоративные достоинства.

При высыхании древесина сжимается в объеме и подвергается естественному короблению.

В столярном деле нужно правильно определять время сушки дерева, поскольку и недосушенный, и пересушенный материал в одинаковой степени непригоден для работы. В условиях эксплуатации с нормальной влажностью среды пересушенная древесина неизбежно впитает влагу с воздуха и покоробится. На нормальное состояние древесины пагубно влияет и переменное изменение температуры: материал при этом трескается.

На состояние древесины, ее сушку и разбухание влияет ряд причин: время заготовки, длительность, условия выдержки и т. п. У дерева, заготовленного зимой, древесина (по сравнению с летней заготовкой) менее влажная, так как в этот период оно замедляет свой рост. Необходимо помнить, что недосушивание и пересушивание сильнее всего сказываются на твердых и плотных породах и слабее – на мягких и рыхлых. Для изделия необходимо подбирать древесину однородных по структуре пород, чтобы степень усыхания заготовок была одинаковой.

Рис. 2. Усыхание деталей распиленного ствола дерева (коробление): 1 – заболонный участок; 2 – ядровая древесина

У распиловочного материала при высыхании наблюдаются прогибы и выпуклости (рис. 2), т. е. происходит его коробление. У центровой доски коробление будет едва заметным, поскольку твердая ядровая древесина усыхает значительно меньше заболони. Пригодность столярного материала в какой-то степени можно определить по наружным признакам ствола сваленного дерева. При отборе древесины обращают внимание на лучевые трещины в торце: отсутствие их или наличие мелких трещин свидетельствует о доброкачественности материала; глубокие трещины являются признаком его низкого качества. При глубоких лучевых трещинах в стволе могут быть полости, которые, например, у сосны, заполняются смолистым веществом – живицей (этот дефект сосны называют засмолком). Если трещины идут по годичным слоям древесины, т. е. дугами, то такое дерево непригодно для столярных работ.

При выборе древесины мягких хвойных пород обращают внимание на плотность годичных слоев. Чем они гуще и переходы их плавнее, тем древесина плотнее и однороднее, а значит качественнее. Широкослойность древесины указывает на ее рыхлость и незначительную прочность; изделия из такой древесины не должны подвергаться резким и переменным нагрузкам. Параллельность годичных слоев свидетельствует об относительной прямолинейности древесины в продольном разрезе, а следовательно, о доброкачественности материала.

У отдельно растущих деревьев после валки и распиловки можно наблюдать непараллельность древесных волокон, т. е. косослойность. Вместе с косослойностью у таких деревьев ядровая часть смещена к заболони. Древесина с этими дефектами больше трескается и сильнее коробится.

При отборе древесины следует обращать внимание на возраст дерева. Молодая древесина мягкая и рыхлая, а старая в большей степени подвержена гниению, поэтому лучше всего выбирать древесину среднего, зрелого периода роста. Так, для столярных работ лучшей считается древесина сосны в возрасте 80–90, дуба – 80–150, березы и ясеня – 60–70, ели – 120, ольхи – 60 лет и т. д. Возраст сваленного дерева определяют по его поперечному разрезу, на котором хорошо видны годичные слои.

В столярном деле одни древесные породы считаются более гибкими, другие – менее гибкими (упругими). В то же время древесина осенней заготовки более гибкая, чем зимней. Установлено, что в наибольшей степени гибкость дерева проявляется в его среднем возрасте.

Гибкая порода легко гнется, но трудно ломается. Следует знать, что по гибкости сосна уступает липе, а ольха – березе. Липа, береза, ильм, осина являются наиболее гибкими; затем следуют дуб, бук, ель, ясень, клен; наименее гибкими считаются лиственница, ольха, граб, пихта, сосна. Гибкость дерева во многом зависит от места его произрастания, наличия в почве различных питательных элементов, окружения, в котором растет дерево (в гуще леса или на открытом месте), наличия сучков и т. д.

В столярном деле при гнутье древесины очень важным является такое ее свойство, как вязкость. При высокой вязкости дерево гнется по всем направлениям не ломаясь, но и не принимая прежней прямолинейности. Таким качеством обладают клен, вяз, можжевельник, орешник, береза, ясень, лиственница, бук, молодой дуб и т. д.; хрупкими породами считаются ольха, осина, ель и др.

В большой мере на вязкость и хрупкость древесины оказывает влияние почва, на которой растет дерево. Так, если сосна и бук росли на влажной почве, то их древесина будет иметь высокую вязкость, а если на сухой – то среднюю. Дуб имеет высокую хрупкость, если произрастает во влажной или слишком сухой среде. В производственных условиях для получения однородной вязкости определенные породы перед обработкой предварительно пропаривают, насыщая древесину влагой, а затем подвергают гнутью.

Древесина имеет свойство раскалываться по направлению волокон, и чем более прямолинейна ее структура, тем легче она раскалывается. Плотные и гибкие породы раскалываются легче мягких. Сучковатость, свилеватость, наплывность и перепутанность древесных волокон снижают степень раскалываемости. Легче раскалываются дуб, бук, ясень, ольха, ель и др., труднее – груша, тополь, граб и т. д. Для резьбы подбирают породы с более низкой степенью раскалываемости.

Долгое хранение древесины снижает ее прочность, поэтому столяр должен соблюдать условия хранения материала, а готовые изделия защищать от атмосферных влияний, покрывая их лаками, мастиками и т. п.

Отбирая материал для столярных работ, столяры обращают внимание на цвет в разрезе или в отщепе древесины. Если ее цвет неравномерный или слишком яркий, то это свидетельствует о начавшемся грибковом заболевании. Такое дерево непригодно для столярной работы.

Сучки в деталях конструкций нежелательны, так как снижают прочность древесины. При высушивании древесины они обычно выпадают. У хвойных пород полость выпавшего сучка заполняется смолистым веществом, и тогда наблюдается «табачный» сучок. Материал с наличием большого количества сучков используют для неответственных конструкций.

Рис. 3. Схема распиловки ствола дерева: 1 – брус; 2 – обрезная доска; 3 – необрезная доска; 4 – горбыль

Пиломатериалы и продукты переработки древесины. Древесные материалы бывают в виде распиленной, измельченной и клееной древесины, а также шпона.

Распиловочный сортамент, используемый в столярном производстве, получается в результате распиловки ствола дерева (рис. 3). Сортамент пиломатериалов определяется наличием различных дефектов древесины и зависит от точности ее распиловки, чистоты обработки и степени покоробленности. Приобретая или заготавливая материал, исходят из его размеров и необходимого объема. Материала заготавливают всегда чуть больше, чем необходимо, учитывая скрытый брак заготовок.

Наиболее употребительные размеры пиломатериалов для работы в домашних условиях следующие: досок – толщина 13–45, ширина 80–250 мм; брусков – соответственно 50–100 и 80–200 мм; брусьев – сечение 130–250?130–250 мм. Длина пиломатериалов – не более 6,5 м.

Для столярной заготовки используют обычно необрезные доски, выпиленные ближе к центру ствола. Они в меньшей степени подвержены усадке и высыханию. Для небольших изделий используют и дефектные в целом доски: со сбежистостью, кривизной, трещинами, незначительным косослоем, сучковатостью.

Материал для столярных изделий покупают в магазинах. Но не следует забывать, что для их изготовления можно использовать старую мебель, тарную дощечку, отходы пиломатериалов, старый паркет, элементы разбираемых деревянных построек, балочных перекрытий и т. д.

Продуктами переработки древесины являются строганый и лущеный шпон, фанера, древесностружечные и древесноволокнистые плиты.

Строганый и лущеный шпон служит материалом для облицовочных и мозаичных работ. В магазины шпон поступает с деревообрабатывающих комбинатов или мебельных фабрик в пачках различной длины и ширины. Получают его при строгании или лущении древесины: лущеный – березы, ольхи, ели, сосны, бука, липы и других пород со слабовыраженной текстурой, строганый – грецкого ореха, ясеня, бука и т. д. Строганый шпон используют, как правило, для облицовывания мебели, а лущеный – столярных и древесностружечных плит. Для облицовывания в домашних условиях рекомендуется шпон толщиной 0,6–1,5 мм.

Кроме строганого и лущеного шпона, для облицовывания изделий в столярном деле используют еще пиленый шпон толщиной 1–12 мм. В домашних условиях такой шпон получают, распиливая древесину обыкновенной одноручной пилой с соответствующим разводом зубьев. Пиленый шпон используют для облицовывания небольших изделий.

Фанера состоит из нескольких (трех, пяти и более) склеенных слоев лущеного шпона. Основными породами древесины, используемой для изготовления фанеры, являются ольха, береза, бук, сосна, липа и др. В продажу фанера поступает шлифованной и нешлифованной с маркировкой согласно применяемым клеевым составам. Фанеру применяют в качестве конструкционного и облицовочного материала. Оклеивают ее строганым шпоном ценных пород – дуба, ясеня, березы, бука, грецкого ореха, красного дерева, клена и т. д. Вместо шпона фанеру можно облицовывать декоративными пленками или декоративной бумагой. Толщина фанеры 3–18 мм.

Столярные плиты – это склеенные между собой рейки, облицованные лущеным шпоном или фанерой. Для облегчения конструкций изготовляют также плиты, в которых рейки размещены блоками с образованием пустот. Щиты, изготовленные таким образом, не гнутся и не трескаются. Толщина столярных плит 16–50 мм. В домашних условиях мастер может изготовить столярную плиту сам, используя соответствующие материалы и инструмент. Столярные плиты используют для изготовления предметов мебели.

Древесно-стружечные плиты (ДСП) изготовляют из древесины и ее отходов, которые измельчают, сушат, сортируют, смешивают со связующим, формуют и при определенном давлении и температуре прессуют. Толщина плит 10–20 мм. Плиты бывают водостойкие и неводостойкие, разной плотности, шлифованные и нешлифованные. ДСП применяют в основном для устройства перегородок, обшивки каркасов конструкций и изготовления отдельных предметов мебели.

Древесно-волокнистые плиты (ДВП) также изготовляют из дробленой древесины, которая проходит дополнительную специальную обработку. Толщина ДВП 2,5–25 мм. Плиты имеют различные плотность, водостойкость и степень звукопоглощения. ДВП повышенной твердости применяют для облицовывания каркасов мебели, щитовых конструкций раздвижных дверей, перегородок и т. п.

Использование коры. В мозаичных работах используется кора некоторых деревьев. Наиболее широко применяется кора березы (береста), сосны в возрасте 45–60 лет, ивы, молодых побегов розового куста и др.

Бересту заготавливают в мае—июне, когда особенно сильное сокодвижение. Лучше других – кора с обычной березы, особенно с деревьев, растущих на умеренно-влажных грунтах: она чистая, без черных отметин и штрихов. Бересту отслаивают со срубленного дерева острым еловым или рябиновым клином по сделанным предварительно надрезам. После отделения от дерева ее тщательно протирают тканью; хранят в пачках под грузом в прохладном затененном месте. Перед работой бересту вымачивают в горячей воде, после чего она становится мягкой и податливой. Иногда береста бывает толще строганного шпона, и чтобы сделать ее тоньше, снимают несколько внутренних слоев. В процессе работы на бересту давить не рекомендуется, потому что она от этого уплотняется и темнеет. Под лаком береста также немного темнеет.

Кора сосны сверху имеет красно-оранжевую чешуйчатую структуру, под которой расположен зеленый подслой – молодая кора, легко снимаемая со ствола. Бить по коре не рекомендуется, так как в местах удара появляется почернение. После снятия с дерева кору сосны подсушивают до исчезновения излишков влаги. При высыхании она немного темнеет. После покрытия лаком цвет коры становится насыщеннее. Применяется кора сосны в основном для вставок, где необходим природный, зеленый цвет, в растительных орнаментах и т. д.

Полезные замечания. Для определения влажности древесины на свежий скол отщепа от заготовки кисточкой наносят спиртовой раствор йода. Если дерево заготовлено зимой (менее сырое), то прожилки приобретут темно-фиолетовый оттенок, если летом (более сырое) – желтоватый.

Если при ударе молотом или обухом топора по торцу заготовки получается глухой звук – древесина сырая, если звонкий – сухая. Однако определить таким образом влажность сучковатой заготовки трудно, так как наличие сучков будет усиливать «звучание» древесины.

Лучше всего влажность древесины определить по стружке, снимаемой фуганком с заготовки. Древесина будет сырая, если тонкую и длинную стружку можно завязать в узел, и сухая, если стружка ломается.

Плотность древесины можно определить по степени насыщения ее влагой. Так, чтобы отобрать дубовую доску высокого качества, одинаковые по размеру образцы нескольких досок помещают на несколько часов в воду, после чего их взвешивают. Самый тяжелый образец будет самого низкого качества, так как он впитал много воды, а это значит, что у него древесина менее плотная, чем у остальных.

В соках, которыми питается дерево во время своего роста, содержится много различных солей. При высыхании древесины они остаются в порах клетчатой структуры дерева, куда при определенных условиях поступает и влага с воздухом. Это способствует загниванию материала заготовок. Чтобы избавиться от солей, заготовки с грузом опускают на чистое речное дно комлем против течения. Через определенное время (обычно 7–8 месяцев) вода вымоет из древесины все соли. После сушки дерево становится очень прочным, почти не коробится и не трескается. Следует помнить, что не из каждого дерева можно таким способом избавить от солей, так как многие породы во влажной среде загнивают. Поэтому выщелачиванию подлежат лишь те породы, которые выносливы к пребыванию во влажной среде: дуб, сосна, ольха, тис и некоторые другие.

Хранение материалов из древесины – это прежде всего защита их от коробления, растрескивания, воздействия грибков и насекомых.

Пиломатериалы обычно хранят в штабелях (рис. 4). Под штабелем оставляют просвет для циркуляции воздуха, а если штабель размещают на земле, то на нее укладывают полотнище толя соответствующих размеров. Сверху устраивают кровлю с небольшим уклоном, а торцы штабеля прикрывают от прямого воздействия ветра. Пиломатериалы укладывают рядами по горизонтали и вертикали. Между вертикальными рядами оставляют просветы для циркуляции воздуха, а между горизонтальными помещают прокладки толщиной до 30 мм.

Рис. 4. Сушка пиломатериалов в штабеле

Несоблюдение правил хранения (нарушение однородности подбора пиломатериалов по толщине и ширине, несоблюдение просветов при укладке, отсутствие подштабельных оснований и т. д.) отрицательно влияет на качество хранения и может привести к порче материалов.

Перед использованием материал подвергают подсушиванию; его влажность должна составлять 15–20 %. Короткие доски высыхают быстрее, меньше коробятся и растрескиваются, поэтому длинные заготовки рекомендуется разрезать в соответствии с размерами предполагаемого изделия с запасом 5–10 мм.

Короткие заготовки можно сушить в вертикальном положении (так они быстрее сохнут), а длинные – в горизонтальном (так они меньше коробятся). Продолжительность подсушивания пиломатериалов из хвойных пород толщиной до 30 мм и влажностью до 20 % – около 3 месяцев в летний период. Пиломатериалы большей толщины следует подсушивать более длительное время.

Торцы заготовок предохраняют от растрескивания. Для этого их уплотняют ударами стального молотка или заклеивают плотной бумагой. В результате этого поступление влаги в торцы уменьшается или полностью исключается.

Древесностружечные плиты очень гигроскопичны, поэтому их нельзя держать во влажной среде. Это касается и других древесных материалов: фанеры, шпона и т. п.

Древесный материал в равной мере чувствителен как к сырости, так и к повышенной температуре. Поэтому хранить его рекомендуется в кладовке, где соблюдается относительно устойчивая температура и влажность.

Листы строганого шпона следует предохранять от пыли, которая, попадая в поры, загрязняет древесину, особенно светлых пород. При неправильном хранении строганый шпон коробится, на нем появляются пятна, полосы и т. п. Поэтому его рекомендуется складывать так, чтобы сохранить эластичность и не допустить высыхания и растрескивания. Влажность древесины должна составлять 12 %, что соответствует температуре в помещении 15–20 °C. Лучше всего хранить шпон в пачках (примерно по 20 листов) согласно его размерам и породам древесины. Складывать его следует в темном месте, вдали от батарей центрального отопления, электрокаминов и т. д. Под влиянием солнечных лучей цвет шпона становится невыразительным, блеклым.

Соблюдение всех мер по хранению различных материалов будет способствовать сохранности их в состоянии, пригодном для использования, и рациональной организации работ.

На материалах, хранящихся в сырых местах, без солнечного света и при слабой циркуляции воздуха, может появиться пленчатый гриб. Обнаружить этот вид грибка несложно, так как на отдельных участках древесины можно заметить белые ватообразные скопления тонких нитей, которые со временем превращаются в пленки с серебристым оттенком. Следствием появления грибка является растрескивание и потемнение древесины, потеря ею прочности. Грибок уничтожают раствором смеси медного и железного купороса (100 г на 1 л теплой воды), опрыскивая им пораженную и здоровую древесину. Примерно через месяц опрыскивание повторяют.

В процессе хранения древесины приходится бороться с жучками-древоточцами. Для этого используют дезинсекталь или другой химический препарат, который вводят в ходы жучка медицинским шприцем.

Рабочее место столяра, плотника, занятого обработкой древесины, оборудуется верстаком (рис. 5), набором необходимых инструментов и приспособлений. На верстаке обрабатывают доски, бруски, детали длиной до 3 м, собирают отдельные элементы изделий.

Верстак состоит из крышки (верстачной доски) и основания (подверстачья). Верстачная доска оборудована передними тисками (поперечными) и задними (продольными). На верстачной доске вблизи ее переднего ребра имеется ряд отверстий – гнезд, предназначенных для установки деревянных или металлических упоров. Вдоль верстачной доски (с задней стороны) находится лоток, в котором размещается мелкий инструмент, необходимый для работы. Основание состоит из стоек, связанных между собой брусками. В некоторых верстаках в подверстачье устраивают шкаф для хранения инструментов и материалов.

Рис. 5. Столярный верстак: а – общий вид; б – передние тиски; в – задние тиски; г – зажимы, упоры; д – крепление доски валетом простым (прижимом); 1 – основание; 2 – передние тиски; 3 – крышка (верстачная доска); 4 – гнезда сквозные; 5 – задние тиски; 6 – лоток; 7 – подкладочная доска; 8 – винт; 9 – коробка тисков; 10 – клинок-упор; 11 – гребенка; 12 – простой валет; 13 – винтовой валет

Передние и задние тиски предназначены для зажима в них обрабатываемых элементов. Передние тиски применяют для зажима деталей в горизонтальном и вертикальном положении, а задние – для зажима деталей в вертикальном положении. Передние тиски имеют зажимный винт и подкладочную доску. Задние тиски с коробкой передвигаются с помощью винта. В гнезда в верстачной доске и задней зажимной коробке вставляют упоры, между которыми укладывают в горизонтальном положении обрабатываемый материал. Вращением винта задних тисков материал зажимают. Упоры следует располагать ниже плоскости обрабатываемой древесины, чтобы инструмент их не задевал. Для лучшего удерживания обрабатываемого материала на верстаке в упоре, примыкающем к древесине, делают насечку. В гнезде упор держится пружиной. При обработке материала в вертикальном положении его зажимают либо в передних, либо в задних тисках. Для обработки оконные створки, дверные полотна, форточки кладут между двумя гребенками и зажимают задними тисками.

Основание верстака делают из древесины хвойных пород, а верстачную доску (крышку) – из древесины березы, дуба, ясеня, бука. Толщина верстачной доски 60–70 мм, ширина 400–500 мм.

По росту верстак подбирают следующим образом: столяр или плотник должен встать около верстака и опереться на него ладонями. Если в выпрямленном состоянии столяр без затруднений опирается на верстак, то он подобран правильно. При низком верстаке работающему приходится нагибаться, а при высоком – вытягивать руки, что утомляет его.

При эксплуатации верстака надо следить за его исправностью. Верстачная доска должна быть ровной, без перекосов, так как на перекошенной доске трудно выполнять точную работу. Тиски должны прочно зажимать обрабатываемый материал, а болты, закрепляющие верстак, должны быть хорошо затянуты. Клинья должны входить в гнездо плотно, но не слишком туго, чтобы не выколоть их края, причем гнезда должны иметь одинаковый размер, чтобы клин можно было вставить в любое гнездо.

Винты делают обычно металлическими, реже деревянными. Для плавного движения винты и ходовые части верстака периодически смазывают. В нерабочем состоянии винты рекомендуется держать слегка затянутыми.

Для повышения долговечности верстак после изготовления покрывают олифой. Не следует устанавливать его вблизи отопительных приборов, ставить на него горячие предметы, а также подвергать увлажнению.

При выполнении работ, в процессе которых можно повредить верстак (пиление, долбление, сверление, резание стамеской), необходимо под обрабатываемые элементы положить доску-подкладку.

Рабочее место должно быть хорошо освещено равномерным светом, содержаться в чистоте, быть очищено от щепы, стружки, опилок и др. По окончании работы его нужно убирать.

Мелкие детали зажимают струбцинами. Они представляют собой скобу, через один конец которой проходит винт диаметром 20–25 мм с ручкой диаметром 25–30 мм. Струбцины могут быть деревянными (рис. 6, а) или металлическими (рис. 6, б). Металлические струбцины более прочны. Для склеивания небольших делянок в щиты применяют металлические ваймы (рис. 6, в).

Рис. 6. Приспособления для зажима: а – струбцина деревянная; б – струбцина металлическая; в – вайма для склеивания щитов; 1 – стяжной болт; 2 – винт; 3 – склеиваемые элементы; 4 – остов ваймы; 5 – передвижной упор

Механическая обработка древесины производится двумя способами: с нарушением волокон (пиление, строгание, фрезерование, долбление, сверление, циклование и шлифование) и без нарушения волокон (гнутье, прессование, лущение шпона и строгание ножевой фанеры).

Обработка древесины ведется в основном с нарушением волокон древесины, причем наиболее распространенным методом обработки является резание.

Различают резание древесины со стружкообразованием (пиление, строгание, фрезерование, долбление, сверление, циклование и шлифование) и без отделения стружки (образование шпона на лущильных станках, раскрой шпона на ножницах, строгание ножевой фанеры, раскалывание древесины, колка дров, клепок для бочек и др.).

Обработка древесины резанием производится режущим инструментом, имеющим один резец (нож), несколько резцов (фрезы) и много резцов (пилы).

Процесс резания состоит в том, что под воздействием внешней силы металлический резец (нож), имеющий форму клина, внедряясь в древесину режущей кромкой (лезвием), перерезает волокна и отделяет их в виде опилок и стружки.

В процессе резания образуется длинная стружка, при получении которой на поверхности древесины создаются неровности (вырывы). Чтобы этого избежать, стружку необходимо надломить, для чего в рубанке устанавливают стружколом (горбатик).

Резец (рис. 7, а) имеет форму клина и состоит из режущей кромки (лезвия), передней, задней и боковой поверхностей. Плоскость, вдоль которой прямолинейно продвигается режущая кромка резца, называется плоскостью резания. Угол ? образуемый передней и задней поверхностями резца, называется углом заострения, или углом заточки. Угол ?, образуемый передней поверхностью резца и плоскостью резания, называется углом резания. Задний угол ? образуется между задней поверхностью резца и плоскостью резания. Передний угол ? образуется между передней поверхностью резца и плоскостью, перпендикулярной плоскости резания.

Качество обработки древесины зависит от правильного выбора углов заострения; при большом угле заострения на резание затрачивается больше усилий, а при малом угле заточки лезвие быстро тупится, мнется и порою ломается.

Как установлено практикой, для ножей рубанков наиболее оптимальным углом заострения является 25 ± 5°, а передний угол в зависимости от вида инструмента, материала и вида обработки находится в пределах 43–50°.

По отношению к направлению волокон различают три вида резания: в торец, вдоль и поперек волокон.

При резании в торец (рис. 7, б) плоскость резания и направление резания перпендикулярны волокнам древесины, при этом стружка скалывается по слоям, а поверхность получается шероховатой.

При резании вдоль волокон (рис. 7, в) плоскость резания и направление резания параллельны волокнам древесины, слои волокон легко разделяются, поверхность получается гладкой, форма стружки зависит от толщины снимаемого слоя. Толстая стружка надламывается по длине, а более тонкая получается в виде непрерывной ленты (строгание фуганком).

При резании поперек волокон (рис. 7, г) плоскость резания параллельна волокнам древесины, а направление резания перпендикулярно им. Стружка получается непрочной, а поверхность – шероховатой. Лишь при тепловой обработке (распаривании) и при обжиме древесины перед резцом получается стружка в виде непрерывной ленты хорошего качества (лущение шпона).

Кроме основных, имеются промежуточные виды резания: поперечно-торцевое (рис. 7, д), продольно-торцевое (рис. 7, е), продольно-поперечное (рис. 7, ж).

При резании происходит ряд сложных явлений, вызванных внедрением резца в древесину и образованием элементов стружки. Чтобы яснее представить сам процесс резания, его следует расчленить на элементы. Если в процессе обработки резцом образуется одна поверхность резания (рис. 7, з) и стружка срезается со всей обрабатываемой поверхности, такое резание называется открытым. В том случае, когда при обработке образуются две поверхности резания (рис. 7, и), резание называется полузакрытым (например, образование четверти в брусках дверных коробок). Когда при обработке древесины получаются три поверхности (рис. 7, к), резание называется закрытым (например, выборка паза).

Строгание древесины – процесс резания, при котором производится обработка поверхности древесины путем прямолинейного движения резца вдоль волокон (рубанок, фуганок и др.).

Фрезерование представляет собой процесс резания древесины вращающимися фрезами, при котором траекторией резания является циклоида (продольно-фрезерные и фрезерные станки).

Свойства древесины разных пород неодинаковы, поэтому приходится затрачивать различные усилия при обработке разных пород. Обрабатывать древесину сосны легче, чем древесину березы, а древесину березы легче, чем древесину дуба, отсюда: чем больше плотность древесины, тем труднее ее обрабатывать. Меньше усилий затрачивается на обработку влажной древесины, так как ее сопротивление разрушению ниже, чем сухой.

Рис. 7. Резание древесины резцом: а – общий вид: OO – режущая кромка; ООmm' – передняя поверхность резца; ОО'n'n – задняя поверхность резца; Omn, O m'n' – боковые кромки; tfda – плоскость резания; 5 – угол резания; Р – угол заострения; а – задний угол; у – передний угол; б – в торец; в – вдоль волокон; г – поперек волокон; д – поперечно-торцевое; е – продольно-торцевое; ж – продольно-поперечное; з – открытое; и – полузакрытое; к – закрытое; 1 – резец; 2 – древесина

Большое значение для получения чисто обработанной поверхности древесины имеет качество заточки резца (ножа). При работе тупым резцом волокна не перерезаются и не разделяются, а рвутся и мнутся, в результате чего получается нечистая поверхность. Острый резец легко разрезает или разделяет волокна, и поверхность получается чистой.

Шероховатость поверхности древесины характеризуется размерными показателями неровностей (риски, ворсистость, мшистость). При обработке шероховатость поверхности древесины зависит от направления волокон к обрабатываемой плоскости, толщины снимаемой стружки, величины угла заострения и скорости резания, числа резцов, качества их заточки, точности установки и др.

Качественная поверхность древесины получается при резании ее вдоль волокон, при подпоре волокон перед резцом и надламывании стружки. В рубанках волокна со стороны подошвы подпирает леток, а надламывается стружка стружколомом двойного ножа. При работе против слоя волокон получается большей частью нечистая поверхность (отщепы, отколы).

На шероховатость поверхности древесины оказывает влияние скорость резания. Под скоростью резания понимают скорость движения лезвия по траектории резания (относительная скорость движения резца), а под скоростью подачи – скорость, с которой механизм подачи подает деталь (заготовку) режущему инструменту.

Для получения качественных заготовок нужно подобрать необходимое количество пиломатериалов (досок, брусков) таким образом, чтобы при раскрое на заготовки получилось минимальное количество отходов. В строительных конструкциях зданий и сооружений применяют в основном древесину хвойных пород.

При изготовлении деревянных конструкций непосредственно на строительстве пиломатериалы размечают по чертежу и по шаблонам с учетом припуска на дальнейшую обработку, не допуская при этом дефектов древесины, так как от правильной разметки в значительной мере зависит получение качественных и точных заготовок и деталей. Для разметки и проверки точности обработки заготовок и деталей используют следующие измерительные и разметочные инструменты.

Рулетка Р-3 (рис. 8, а) – помещенная в футляр узкая металлическая измерительная лента длиной 1–100 м с нанесенными на ней делениями, выраженными в метрах, сантиметрах, миллиметрах. Рулетку применяют для линейных измерений, а также грубой разметки длинномерных пиломатериалов. При работе с рулеткой мерную ленту вынимают из футляра за кольцо, выступающее на ободке футляра. Для обратного сматывания ленты вращают складную ручку, помещенную в центре на боковой поверхности футляра. Для плотничных работ используют рулетки длиной 20–30 м.

Метр-рулетка (рис. 8, б) предназначена для более точного измерения и разметки любых заготовок по толщине и ширине, коротких – по длине. Она состоит из металлического футляра со спирально уложенной в ней стальной лентой длиной 1–2 м, на которой нанесены деления. При нажиме на помещенную сбоку футляра кнопку, соединенную с пружиной, лента выскакивает на него. Сматывается лента обратно в футляр вручную.

Складной метр (рис. 8, в) представляет собой набор металлических или деревянных линеек с нанесенными на них делениями. Метр служит для линейных измерений предметов незначительной длины при устройстве паркетных полов и др.

Угольник (рис. 8, г) предназначен для проверки прямоугольности элементов строительных конструкций. Он состоит из основания, в которое под прямым углом вмонтирована линейка с делениями. Угольники бывают деревянные размером 250?160?22 и 500?300?24 мм и металлические размером 500?240?20 мм.

Ерунок (рис. 8, д) служит для разметки и измерения углов 45° и 135°. Состоит из основания – колодки, в которую вставлена деревянная или металлическая линейка под углом 45°.

Малка (рис. 8, е, ж) предназначена для измерения углов по образцу и перенесения их на заготовки – детали. Состоит из основания-колодки и линейки, соединенных между собой шарнирно. Малки бывают деревянные и металлические.

Циркуль (рис. 8, з) применяют для перенесения размеров на заготовки и очерчивания круглых разметок.

Нутромер (рис. 8, и) используют для измерения внутренних диаметров отверстий.

Уровень с отвесом (рис. 8, к) предназначен для проверки вертикальных деталей.

Шило служит для разметки точек, прочерчивания рисок.

Уровень (рис. 8, л) применяют для проверки горизонтального и вертикального расположения поверхностей строительных элементов и конструкций (полов, балок и др.). Он представляет собой металлический корпус, в который вставлена запаянная трубка (ампула), наполненная подкрашенной в розовый или желто-зеленый цвет жидкостью (спиртом). В жидкости находится пузырек воздуха, который стремится занять верхнее положение. Положение ампулы в корпусе регулируют установочными винтами так, чтобы пузырек воздуха занимал среднее положение в трубочке против отметки в корпусе, когда уровень находится строго в горизонтальном положении.

Отволока (рис. 8, м) служит для нанесения линий на край доски; представляет собой деревянный брусок длиной 400 мм и шириной 50 мм. С одного конца брусок отволоки имеет небольшой скос, а на расстоянии 1/3 от края – выступ, в который забивают гвоздь. Острым концом гвоздя наносят линии (риски).

Скоба (рис. 8, н) предназначена для разметки при ручной зарезке шипов и проушин. Представляет собой деревянный брусок, в котором на расстоянии 1/3 от края выбрана четверть. В четверть с определенным шагом забивают гвозди, острыми концами которых наносят линии.

Черта предназначена для разметки параллельных линий; представляет собой вилку, острые концы которой могут раздвигаться на нужный размер.

Отвес служит для проверки вертикальности установки деревянных конструкций (оконных и дверных блоков, встроенной мебели, перегородок), представляет собой металлический весок цилиндрической формы, заканчивающийся на одном конце конусом. Весок бывает диаметром 18, 30 и 38 мм и соответственно длиной 39, 64, 98, 114, 132, 144, 165 и 200 мм. Его подвешивают к льняному шнуру длиной 3, 5, 7 и 10 м, который наматывается на катушку.

Рейсмусом (рис. 8, о) наносят риски, параллельные одной из сторон бруска, детали. Он представляет собой деревянную колодку, в которой через два отверстия проходят два бруска. На конце бруска с одной стороны имеются острые шпильки, которыми наносят риски. Выпуская конец бруска за колодку, устанавливают необходимое расстояние от кромки бруска до наносимой риски, т. е. линии разметки.

Штангенциркулем (рис. 8, п) измеряют наружные и внутренние размеры деталей и изделий. Наиболее часто применяют штангенциркуль с отсчетом по нониусу с двусторонним расположением губок для наружных и внутренних измерений и с глубиномером для измерения глубин.

Микрометр используют для точного измерения деталей столярных изделий (шипов, проушин и др.), полотен пил, ножей и пр. Для наружных измерений наиболее часто применяют микрометры гладкие типа МК.

Рис. 8. Инструмент для разметки: а – рулетка; б – метр-рулетка; в – складной метр; г – угольник; д – ерунок; е – малка деревянная; ж – малка металлическая; з – циркуль; и – нутромер; к – уровень с отвесом; л – уровень; м – отволока; н – скоба; о – рейсмус; п – штангенциркуль ШЦ-1; 1 – штанга; 2 – рамка; 3 – зажим рамки; 4 – линейка глубиномера; 5 – нониус

Калибрами, скобами проверяют геометрические размеры деталей и изделий. Для того, чтобы правильно разметить пиломатериал, необходимо сначала ознакомиться с чертежами, подготовить необходимые разметочные инструменты и материалы, подлежащие разметке. Разметку производят на верстаке либо на столе. Разметочные линии – риски – на поверхность материала наносят карандашом или шилом.

Нанесение рисок по линейке показано на рис. 9, а. Линейка должна иметь прямые кромки. Для нанесения прямой линии на материале сначала отмеряют требуемое расстояние от кромки и наносят точки, через которые пройдет линия. Таких точек должно быть не менее двух, после чего линейку прикладывают к материалу так, чтобы кромка линейки прилегла вплотную к точкам. Затем берут плотничный карандаш или шило в правую руку и проводят через точки тонкую линию. Плотничный карандаш затачивают так, чтобы он имел форму тонкой и острой лопаточки. При отсутствии плотничного карандаша используют чертежный карандаш Т или ТМ. Шило должно иметь острое и тонкое лезвие. На выстроганной поверхности разметку лучше делать шилом, которое оставляет после себя тонкую царапину.

Разметка по ерунку показана на рис. 9, б. Ерунком пользуются также для разметки соединений «ус» и при вычерчивании и проверке углов. Для проверки или разметки линий под углом ерунок колодкой-основанием плотно прижимают к кромке размечаемой доски и затем под нужным углом проводят риску. Кромка у доски должна быть ровной, иначе разметка будет неточной.

Разметка малкой показана на рис. 9, в.

Рейсмус служит для разметки параллельных линий. Им наносят риски следующим образом (рис. 9, г): из колодки рейсмуса выдвигают брусок со шпилькой и устанавливают в нужном положении, причем расстояние от шпильки бруска до колодки должно соответствовать расстоянию от риски до кромки доски. Для получения ровных и тонких рисок колодку рейсмуса плотно прижимают к кромке детали и ведут по ней ровно, плавно и без перекосов. Риски наносить легче, если рейсмус вести от себя. Если рейсмус прижат неплотно или перекошен, риска будет извилистой, неровной и непараллельной кромке доски. Для нанесения четкой риски шпильку затачивают напильником.

В связи с тем, что обычным рейсмусом можно наносить риски, находящиеся от кромки доски на расстоянии не более 100–150 мм, для нанесения рисок, находящихся на большем расстоянии, применяют щитовой рейсмус. Риски щитовым рейсмусом наносят так же, как и обычным.

Чтобы нанести риску отволокой (рис. 9, д), надо доску с обработанной кромкой приложить к кромке доски, на которой будет нанесена риска; между досками оставляют щель, в которую вставляют отволоку. Двигая отволоку вдоль щели, острием гвоздя наносят риску. Для того, чтобы риска была тонкой, острие гвоздя должно быть хорошо заточено.

Наружный диаметр круглых предметов измеряют кронциркулем (рис. 9, е).

Разметка окружности циркулем показана на рис. 9, ж. При нанесении риски шилом по угольнику (рис. 9, з) нужно, чтобы доска, на которую наносят риски, имела совершенно прямые кромки, т. е. была хорошо острогана. Затем к кромке прикладывают угольник так, чтобы основание его плотно прилегало к кромке. Угольник держат левой рукой, а правой проводят риску острым шилом, держа его слегка наклонно. Шило нужно вести равномерно, без сильного нажима.

Скобой (рис. 9, и) размечают шипы и проушины. Для каждого размера шипа и проушины должна быть своя скоба. При разметке скобу плотно прижимают к поверхности размечаемого бруска и ровно двигают вдоль его поверхности, при этом имеющиеся на скобе острия гвоздей оставляют след на бруске в виде параллельных линий. До начала работы на размечаемом бруске наносят риску, с которой начинают разметку скобой.

Линии на доски и другие длинные детали наносят шнуром (рис. 9, к), хорошо натертым мелом или куском влажного (мягкого) древесного угля следующим образом: на одном торце доски на нужном расстоянии от кромки делают зарубку, в которую вставляют конец шнура, после чего его натирают мелом или углем, а другой конец держат левой рукой на том же расстоянии от кромки, прижимая к доске, затем правой рукой шнур слегка оттягивают вверх и отпускают. Шнур, ударяясь о доску, наносит линию. Шнуром наносят линии для грубой обработки, для более точной обработки линии наносят с помощью линеек или шаблонов.

Рис. 9. Способы разметки: а – по линейке; б – по ерунку; в – малкой; г – рейсмусом; д – отволокой; е – кронциркулем; ж – циркулем; з – угольником с шилом; и – скобой; к – по шнуру

Шаблоны для разметки (рис. 10) бывают различными по размерам, форме и конструкции. Изготовляют шаблоны из листовой стали, фанеры, твердых древесноволокнистых плит. Шаблон накладывают на обрабатываемую доску, брусок, заготовку, а затем карандашом или шилом обводят контуры. Применение шаблонов сокращает время на разметку, упрощая ее, разметка получается более точной.

Рис. 10. Шаблоны для разметки элементов столярных и плотничных изделий: а – накладной для разметки шипов; б – для разметки врубки в «ласточкин хвост»; в – для разметки прямых шипов; г – разметочная доска Павлихина; д – для разметки шипов в «ласточкин хвост»; е – для врубки в полдерева; ж – для врубки в полулапу; з – для разметки ящичных шипов; и – для разметки простой лапы; к – простая лапа; 1 – ножи; 2 – паз; 3 – упор; 4 – боковой ограничитель; 5 – разметочная доска; 6 – прием разметки

Ускоренную разметку брусков производят на разметочной доске Павлихина, на левой стороне которой укреплен упор. Перпендикулярно упору вдоль одной из кромок на доске расположен боковой ограничитель, имеющий прорези. В прорези вставляют ножи с винтами, имеющими на конце барашки. Разметка производится следующим образом: на разметочную доску кладут брусок вплотную к упору, после чего по заданному размеру устанавливают на доске ножи, а затем ударом киянки об обух ножа на бруске отбивают риски.

Теску древесины выполняют вручную топором (рис. 11, а). Топоры строительные выпускают с прямым или округлым лезвием. Топоры с округлым лезвием используются для рубки, колки и тески древесины при выполнении плотничных работ. Топоры с прямым лезвием предназначены для рубки, тески и грубой обработки древесины при производстве столярных и плотничных работ. Топорище для топоров делают из древесины твердых лиственных пород – граба, ясеня, клена, бука, вяза и березы. Древесина топорища должна быть влажностью 12 % и не иметь трещин, гнили, синевы и сучков диаметром более 6 мм. Изготовленное топорище пропитывают олифой «Оксоль» с добавлением 10–12 % охры, шлифуют и покрывают бесцветным лаком. Масса топора 1,65–2,17 кг.

Топором рубят древесину и выбирают в ней пазы, четверти и подсоединяют отдельные детали деревянных конструкций.

При рубке топор направлен поперек волокон, они перерезаются (образуется короткая и толстая щепа). При теске древесины снимается тонкая щепа в виде стружки. Обрабатывают бревна обычно на один, два, три и четыре канта и накругло (под скобу).

Перед теской бревно во избежание загнивания необходимо окорить, уложить на подкладки (рис. 11, б), а затем шнуром разметить линии тески. Плотник становится так, чтобы бревно было у него между ногами. С обрабатываемой стороны на расстоянии примерно 400–500 мм он делает надрубы на толщину отесываемой части, т. е. почти до линии разметки, а затем скалывает ее, после чего производит теску, ориентируясь на линию разметки.

Для получения из бревна бруса максимального сечения на вершине бревна проводят циркулем максимальную окружность, такого же размера окружность проводят и на комле, затем угольником через центр окружностей проводят два взаимно перпендикулярных диаметра. При присоединении точек пересечения диаметров с окружностью получается максимально возможный размер бруса без обзола.

Теску на один кант[1] делают так (рис. 11, в, г, д): на торцах бревна размечают кант, после чего топором в краях разметки делают насечку с обоих торцов бревна. В них вставляют шнур, натертый мелом, и, туго натянув его вверх, отпускают. Отпущенный шнур, ударяясь о бревно, образует линию тески. Теска второго, третьего и четвертого кантов производится аналогично. При работе по отбору кантов у линии тески надо снимать более тонкий слой, чтобы не выйти за нее. Во избежание получения травмы плотник должен держать ногу на безопасном расстоянии от обрабатываемой стороны.

Кромки у досок отесывают топором (рис. 11, е). Для этого доску кладут на подкладку, шнуром отбивают линию тески, затем делают надрубы и обрабатывают кромку, строго ориентируясь теске.

При теске накругло бревно сначала обрабатывают на четыре канта (рис. 11, ж, з, и), после чего на ребрах бруса делают надрубы и топором обрабатывают их по шаблону таким образом, чтобы бревно приняло круглую цилиндрическую форму (рис. 11, к, л). Выемка четвертей производится следующим образом: по размеченной линии (рис. 11, м) делают надрубы, после чего древесину между надрубами скалывают и зачищают четверть до разметки. Окончательная зачистка производится рубанком. Пазы (рис. 11, н, о) выбирают примерно так же, как и четверти, но с той разницей, что бока у пазов зачищают топором, а дно – стамеской.

Рис. 11. Порядок тески древесины топором (а): б – бревна, уложенного на подкладки; в – разметка торца бревна шнуром с отвесом; г – надрубы на бревне по разметке; д – теска бревна по надрубам; е – кромки доски; ж – разметка бревна на четыре канта; з, и – теска бревна на четыре канта; к, л – теска бревна под скобу по шаблону; м – выемка четверти; н, о – вырубка пазов; 1 – топорище; 2 – обух; 3, 9 – клин; 4 – полотно; 5 – носок; 6 – фаска; 7 – лезвие; 8 – бородок; 10 – подкладки.

Шипы или гребни на торцах бревен, брусьев зарубают по разметке на их торцах. После разметки вокруг шипа делают подрезку пилой, после чего подрезанную часть древесины скалывают, а шип или гребень зачищают.

Топор должен быть хорошо заточен на круглом точиле прикладыванием к нему всей плоскости фаски. При этом следят за тем, чтобы не изменился угол заточки (заострения). При точке одной рукой держат обух, а другой – середину топорища. Точильный круг должен вращаться навстречу топору. В процессе точильный круг для охлаждения смачивают водой, одновременно с этим охлаждается и топор. Топор периодически поворачивают то правой, то левой стороной, чтобы лезвие затачивалось одинаково с обеих сторон. После точки на лезвии топора появляются мелкие заусенцы. Их снимают заточкой на смоченном водой бруске, при этом фаски прикладывают к нему попеременно с одной стороны и круговыми движениями водят по бруску до тех пор, пока лезвие на ощупь не станет гладким. Правят лезвие топора оселком, смоченным водой или маслом. Слегка прижимая к фаске, его водят круговыми движениями то с одной, то с другой стороны топора. При правке топор держат в левой руке, а оселок – в правой.

При пилении получают брусья, бруски, доски. Распиливают древесину ручными или электрическими пилами.

Пила представляет собой ленту или диск с нарезанными на ней зубьями (резцами). Каждый зуб (рис. 12, а) пилы имеет три режущие кромки: одну переднюю короткую и две боковые. У пил для продольного раскроя древесины зубья короткой режущей кромкой перерезают волокна древесины, а боковыми разделяют их между собой по направлению. Зубья этих пил имеют прямую заточку и по форме напоминают треугольник, поэтому ими можно пилить только в одну сторону. Зубья пил для поперечного раскроя имеют форму равнобедренного треугольника и двустороннюю заточку, поэтому ими можно пилить в обе стороны. У этих пил короткая режущая кромка разделяет волокна, а боковые перерезают их. Зубья пил имеют следующие параметры: расстояние между двумя смежными вершинами составляет шаг, а расстояние между основанием и вершиной – высоту зуба. Для удаления образующихся в процессе пиления опилок служит впадина.

Помимо пил для продольного и поперечного раскроя, имеются также столярные пилы. Зубья этих пил устроены так, что ими можно пилить древесину вдоль и поперек. Представляют они собой равнобедренный треугольник с прямым углом, направленным в сторону пиления. Размеры режущих углов зубьев составляют среднюю величину между углами, принятыми у зубьев пил для продольного и поперечного раскроя.

При работе пилой в пропиле образуются опилки, которые скапливаются в пазухе. Объем опилок зависит от породы древесины. Древесина мягких пород меньше сопротивляется резанию, и каждым зубом при пилении снимается больше древесины, чем у твердых пород.

Виды ручных пил. Ручные пилы бывают ненатянутые – поперечные двуручные и ножевые (ножовки) со свободным полотном и натянутые – лучковые.

Пилы поперечные двуручные (рис. 12, б) применяют для поперечного раскроя брусьев, брусков, досок. Зубья имеют форму равнобедренного треугольника, заточка косая.

Поперечной двуручной пилой работают двое рабочих. Древесину кладут на подставку (стол, козлы), намечают место пропила, после чего на это место устанавливают пилу. Начинать надо пилить серединой пилы, а когда средние зубья углубятся в древесину, постепенно доводить размах пилы до всей ее длины. Работают пилой так: поочередно каждый из работающих плавно тянет пилу к себе, а другой работающий подает ее свободно тянущему, при этом работающие свободными руками (обычно левыми) поддерживают раскраиваемый материал. При пилении не следует сильно нажимать на пилу, так как она может сильно застрять в пропиле. Пила должна быть хорошо заточена и правильно разведена.

Ножевые пилы (ножовки) бывают широкие, узкие и с обушком. Ножовку широкую (рис. 12, в) применяют для ручной распиловки древесины и древесных материалов при выполнении столярных и плотничных работ. Ножовки изготовляют для поперечной (тип 1), продольной (тип 2) распиловки древесины и универсальные (тип 3). Они могут иметь сменные полотна.

Зубья ножовок должны быть заточены и разведены, причем зуб должен быть разведен на протяжении не менее 2/3 его высоты от вершины. Зубья ножовок типа 2 исполнения 1 должны иметь прямую заточку только передней грани зуба.

Развод зубьев производят поочередным отгибанием их в разные стороны на величину: для зубьев с шагом до 3 мм – 0,1–0,3 мм на одну сторону, для зубьев с шагом 3 мм и более – 0,3–0,6 мм на одну сторону. Полотно ножовки должно иметь защитное покрытие.

Ножовкой узкой (рис. 12, г) распиливают тонкие пиломатериалы, выпиливают криволинейные детали и выполняют сквозные пропилы.

Ножовку с обушком (рис. 12, д) используют для выполнения неглубоких пропилов, зарезания на «ус» и распиливания мелких отрезков древесины, а также при подгонке соединений. Верхняя часть пилы имеет утолщение. Толщина ручки 22 мм, толщина полотна до 0,8 мм. Зубья имеют форму прямоугольного треугольника. Так как полотно имеет небольшую толщину, для придания ему жесткости в верхней части приклепывают обушок.

Ножовку-наградку (рис. 12, е) применяют для несквозного пропиливания пазов под шпонки, а также для выпиливания узких пазов. Имеет толщину 0,4–0,7 мм.

Лучковая пила (рис. 12, ж) используется для продольного и поперечного распиливания древесины. Она представляет собой деревянный станок (лучок) с натянутым на нем полотном пилы. В ручки стоек вставляют и закрепляют на шпильках концы полотна пилы, стойки соединяют средником, а противоположные концы стоек связывают тетивой, натягиваемой закруткой. Станок делают из древесины твердых пород, тетиву – из крученого льняного или пенькового шнура диаметром 3 мм. Деревянные элементы лучковой пилы пропитывают олифой, шлифуют и покрывают светлым нитролаком.

Вследствие того, что полотно у лучковой пилы натянуто, его делают длиннее и тоньше, чем у ножовки, поэтому ею можно пилить в полный размах, благодаря чему пропил получается тоньше и качественнее.

Рис. 12. Ручные пилы и их элементы (а): б – поперечная двуручная; в – ножовка широкая поперечная; г – ножовка узкая; д – ножовка с обушком; е – ножовка-наградка; ж – лучковая пила; 1 – передняя короткая режущая кромка; 2 – передняя грань; 3 – боковые режущие кромки; 4 – линия основания зубьев пилы; 5 – полотно пилы; 6 – вершина зуба; 7 – пазуха, или впадина, зуба пилы; 8 – ручка; 9 – стойки; 10 – тетива; 11 – средник; 12 – закрутка.

Лучковые пилы бывают размашные (распускные), поперечные, выкружные, шиповые.

Размашные пилы имеют полотно шириной 45–55 мм, толщиной 0,4–0,7 мм. Шаг зубьев 5 мм, угол заострения зубьев 40–50°. Заточка зубьев прямая. Длина полотна 780–800 мм. Эти пилы применяют для продольного пиления древесины.

Поперечные пилы имеют ширину полотна 20–25 мм, толщину 0,4–0,7 мм, шаг зубьев 4–5 мм, угол заострения зубьев 65–80°. Зубья имеют форму равнобедренного треугольника, заточка косая. Длина полотна 750–800 мм.

Выкружные пилы применяют для криволинейного фигурного пиления. Они имеют полотно длиной до 500 мм, шириной 4–15 мм; зубья с прямой заточкой и с шагом 2–4 мм, угол заострения 50–60°. Толщина полотна пилы не более 1 мм, поэтому получается узкий пропил.

Шиповые пилы используют для выпиливания шипов и проушин. Они имеют полотно шириной 40–50 мм, толщиной 0,4–0,5 мм, зубья прямоугольной формы с шагом 3–4 мм и углом заострения 80–85°. Пила имеет длину 600–700 мм.

По окончании пиления тетиву следует несколько ослабить, чтобы не растягивать полотно пилы. Ручки должны входить в стойки плотно и поворачиваться с небольшими усилиями. Кроме этого, чтобы избежать растяжения тетивы в нерабочем состоянии, следует немного отпустить закрутку.

Подготовка ручных пил к работе. Подготовка пил заключается в фуговании, разводке и заточке. Сначала пилы надо тщательно очистить от смолы, приставших опилок, ржавчины, промыть в керосине. Если поверхности полотен имеют неровности, их выправляют молотком на ровной металлической плите. Затем приступают к фугованию – выравниванию вершин зубьев пил, так как они должны находиться на одной высоте.

В деревянную колодку (рис. 13, а) вставляют напильник, после чего колодку с напильником надевают на пилу и двигают по полотну, выравнивая при этом вершины зубьев.

Выравнивать вершины зубьев пилы можно и другим способом. В верстаке укрепляют доску (рис. 13, б), в прорезь которой вставляют напильник, после чего полотно пилы вставляют в эту прорезь зубьями вниз и, двигая пилой по напильнику, выравнивают вершины зубьев. Выравнивать вершины зубьев необходимо периодически, иначе они будут неравномерно участвовать в пилении. Качество фугования проверяют, прикладывая к вершинам зубьев линейку. Если вершины зубьев плотно примыкают к ребру линейки, фугование выполнено правильно.

Рис. 13. Фугование вершин зубьев пилы: а – в специальной колодке; б – на верстаке; 1 – напильник; 2 – колодка; 3 – пила; 4 – верстак.

В процессе пиления полотно пилы трется о стенки распиливаемой доски и зажимается в пропиле. Во избежание зажима полотна пилы в пропиле зубья необходимо разводить. Развод зубьев пил заключается в том, что их поочередно отгибают: четные зубья – в одну сторону, а нечетные – в другую. При разведении зубьев нужно отгибать на сторону не весь зуб, а только его верхнюю часть примерно на высоте 2/3 от вершины. При пилении древесины твердых пород зубья разводят на 0,25– 0,5 мм на сторону, а мягких пород – на 0,5–0,7 мм. Надо строго соблюдать величину развода, так как при широком разводе пропил получается большим и неровным.

Зубья ручных пил разводят разводками (рис. 14, а) следующим образом: полотно пил плотно зажимают в тиски, а затем отгибают зубья попеременно то в одну, то в другую сторону. Разводить зубья пилы нужно равномерно, не применяя больших усилий и резких движений, так как иначе можно сломать зуб.

Помимо обычной, применяют универсальную разводку (рис. 14, б). Правильность развода зубьев пилы проверяют шаблоном (рис. 14, в), прикладывая его к полотну пилы, зажатой в тисках. Сначала проверяют четные зубья, а затем нечетные. Неправильно отогнутые зубья нужно исправить.

Правильность развода пил можно проверить точно индикатором-разводомером типа РИ (рис. 14, г). При измерении разводомер опорной поверхностью плотно прижимают к полотну пилы, а наконечник индикатора располагают напротив вершины контролируемого зуба. По отклонению стрелки индикатора определяют величину развода.

Рис. 14. Инструмент для разводки и проверки развода зубьев пил: а – простая разводка с упорами; б – шаблон для проверки правильности развода зубьев пилы; в – универсальная разводка; г – разводомер индикаторный типа РИ; 1 – пила; 2 – шаблон; 3 – рычаг; 4 – пластинка; 5 – регулировочные винты; 6 – шарнирный регулятор величины развода; 7 – шкала; 8 – винт с упором; 9 – пружина; 10 – опорная поверхность; 11 – индикатор.

Следующая операция – заточка зубьев пил напильниками с двойной и одинарной насечкой. По форме напильники различают трехгранные, ромбические и плоские. Ручные пилы затачивают трехгранными или ромбическими напильниками.

При заточке полотно пилы зажимают в тиски, укрепленные на верстаке. Напильник прижимают к зубу при движении его от себя, а при возврате его слегка приподнимают, чтобы он не касался пилы. Сильно прижимать напильник к зубу не следует, так как при этом он будет нагреваться, что приведет к уменьшению прочности зубьев пил. Зубья с прямой заточкой пил для продольного раскроя затачивают с одной стороны, причем напильник следует держать перпендикулярно полотну пилы.

Пилы для поперечного раскроя древесины имеют косую заточку, поэтому зубья их затачивают трехгранным напильником, который держат под углом 60–70°. У этих пил зубья затачиваются через один. Заточив зубья с одной стороны, пилу поворачивают к себе другой стороной и, укрепив в тисках, затачивают остальные зубья.

Лучковые пилы затачивают трехгранными напильниками, которые подбирают по размерам зубьев пил. Наточенные пилы не должны иметь заусенцев, засинений и других дефектов. Заусенцы снимают напильником с мелкой насечкой (бархатным). Приемы ручной заточки пил показаны на рис. 15.

Рис. 15. Затачивание пил напильником: а – расположение пилоточа при прямой заточке; б – расположение пилоточа при косой заточке; в – затачивание лучковой пилы; г – затачивание лучковой пилы, уложенной в деревянную колодку

Приемы работы ручными пилами. Для работы полотно пилы по отношению к станку (лучку) устанавливают под углом 30°, при этом полотно пилы должно быть прямолинейным, без перекосов и хорошо натянутым. Правильность установки пилы проверяют следующим образом: левой рукой держат за средник, а правой – за ручку и смотрят одним глазом на полотно пилы. Если полотно пилы установлено правильно, то оно будет иметь вид натянутой нити (рис. 16, а), а если неправильно, то скрученный конец будет толще (рис. 16, б). Исправляют положение полотна пилы поворотом ручки.

Рис. 16. Установка лучковых пил: а – пила установлена правильно; б – пила перекошена

При продольном пилении доску или брусок кладут на верстак или стол (рис. 17, а) так, чтобы отпиливаемая часть выступала наружу, т. е. свешивалась за верстачную доску, и укрепляют струбциной. Затем намечают линию распила карандашом с линейкой либо рейсмусом. Линию распила можно разметить лезвием острой стамески, при этом образуется прорезь в виде риски, хорошо видной на поверхности древесины.

При распиливании древесины пилу направляют таким образом, чтобы она не сходила с намеченной линии распила, не зажималась и не перекашивалась в пропиле, шла свободно и легко, ровно, не качаясь. При перекосе полотно пилы защемится в пропиле или будет тяжело продвигаться от трения, нагреется и потеряет свои прочностные качества.

При пилении держат пилу за стойку правой рукой, а левой поддерживают распиливаемую доску, при этом ступня левой ноги должна стоять параллельно верстаку, а правой – под углом 70–80° к ступне левой ноги (рис. 17, б).

При пилении делают движения «вразмах», прижимая пилу к дну распила при движении вниз и несколько отводят ее в сторону при движении вверх (холостой ход). Пилить нужно ровно, без резких движений и сильных нажимов и без перекосов.

При продольной распиловке короткие доски с разметкой закрепляют в тисках в вертикальном положении так, чтобы риска была видна работающему (рис. 17, в, г). Пилу ставят на линию разметки и медленным движением на себя делают глубокий пропил, после чего можно пилить в полный размах пилы. Можно пиление производить по бруску (рис. 17, д).

При пилении нужно следить за качеством распиливаемой поверхности. Шероховатая, грубая поверхность получается, если пилят древесину пилой с крупными и неправильно разведенными зубьями, а также при работе с плохо заточенной пилой. Неправильный распил древесины получается также при сильном нажиме пилой и при отклонении от риски.

При поперечном распиливании досок, брусков (рис. 18) материал кладут на верстак или стол так, чтобы отпиливаемый отрезок свисал с него, и по сделанной заранее риске делают запил, держа лучковую пилу правой рукой за стойку выше ручки, а левой поддерживают материал.

Для точного поперечного раскроя доски, бруска под определенным углом без разметки применяют распиловочный ящик (рис. 19), в боковых стенках которого имеются пропилы, сделанные под определенным углом (45°, 90°). При пилении материал поддерживают левой рукой, а правой берут за стойку пилы и, направляя ее в нужный пропил, торцуют материал.

Рис. 17. Продольный раскрой: а – досок, уложенных на верстаке; б – положение ног работающего при продольном распиливании доски, уложенной горизонтально; в – досок в вертикальном положении; г – положение ног работающего при вертикальном положении доски; д – начало пиления по бруску

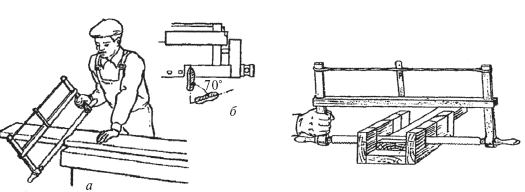

Рис. 18. Поперечный раскрой досок: а – пиление доски: б – положение ног работающего при поперечном раскрое (пилении)

Рис. 19. Поперечное пиление лучковой пилой в распиловочном ящике (штоссладе)

Механизированное пиление. Ручное пиление древесины – трудоемкая и малопроизводительная операция. Применение электроинструмента для пиления древесины повышает производительность труда в 5– 10 раз, не требует больших физических усилий и повышает качество работ. Для механизированного пиления применяют ручные цепные и дисковые электрические пилы. Цепные электропилы предназначены для поперечного раскроя круглого леса, брусьев, досок.

Дисковые электропилы служат для продольного и поперечного раскроя досок и брусков различных пород древесины. Электропилу ИЭ-5107 применяют для распиловки досок, брусков толщиной до 65 мм вдоль и поперек волокон. Ею можно раскраивать древесину под нужным углом (0–45°). Она состоит из электродвигателя, одноступенчатого редуктора, подвижного и неподвижного защитных кожухов, основания, пильного диска, ножа для расклинивания распиливаемого материала, рукоятки с выключателем и фильтром для подавления радиопомех, ручки, токоподводящего кабеля со штепсельной вилкой. Работать пилой безопасно, так как электродвигатель имеет двойную изоляцию (класс защиты 11). Электропилу ИЭ-5107 можно эксплуатировать и как стационарный станок, установив и закрепив ее на верстаке.

В электропилах применяют плоские ручные пилы диаметром 160–300 мм толщиной 1,2–1,8 мм.

Дисковыми электропилами распиливают древесину вдоль (рис. 20, а) и поперек волокон (рис. 20, б), выбирают четверти (рис. 20, в) и зарезают шипы, гребни (рис. 20, г). Общий вид дисковой пилы показан на рис. 21.

Рис. 20. Приемы работы дисковой электропилой: а – пиление древесины вдоль волокон; б – пиление древесины поперек волокон; в – выборка четверти; г – зарезка шипов, гребней

Рис. 21. Пила ручная электрическая дисковая по дереву: 1 – кабель; 2 – рукоятка основная; 3 – электродвигатель; 4 – рукоятка; 5 – панель (плита опорная); 6 – пильный диск; 7 – ограждение (кожух)

До начала работы нужно осмотреть пильный диск, проверить правильность развода и заточки зубьев пил, отсутствие трещин на диске, а также правильность посадки его на шпиндель, крепление гайкой. Кроме того, проверяют исправность редуктора путем проворачивания пильного диска. Если пильный диск вращается легко, редуктор исправен, а если диск движется с трудом, то, видимо, в редукторе загустел смазочный материал. Для разжижения смазочного материала электропилу включают на холостой ход на 1 мин. После проверки работы пилы вхолостую берут левой рукой переднюю рукоятку электропилы, а правой – заднюю и плавно опускают пилу на обрабатываемый материал, укрепленный на верстаке, столе. Во избежание порчи верстачной доски под распиливаемый материал подкладывают дефектный материал. Пильный диск устанавливают по отношению к панелям (плите) таким образом, чтобы он выступал на глубину пропила.

Передвигать электропилу по материалу нужно прямолинейно и ровно, без толчков и перекосов. При быстром движении пилы по материалу может заклиниться пильный диск, перегрузиться электродвигатель, что приведет к выходу его из строя.

При заклинивании пильного диска в материале электропилу необходимо немного отодвинуть назад и только после освобождения пильного диска, когда он наберет нужную частоту вращения, можно продолжить пиление. Если при заклинивании пильный диск остановится, надо немедленно выключить электродвигатель. Передвигать пилу по материалу нужно так, чтобы пильный диск направлялся строго по разметке. По окончании работы электропилу отключают от сети, очищают керосином, смазывают и кладут для хранения в специальный ящик.

Техника безопасности. До работы проверяют исправность электропилы, надежность изоляции, качество заточки пильного диска, прочность крепления его к шпинделю, правильность установки и крепления панели (плиты), исправность кожухов. Если при работе электропилой пильный диск «бьет» (вибрирует), надо проверить прочность его крепления, заточку зубьев пилы и выявить, не погнут ли пильный диск.

Если нижний предохранительный кожух плохо закрывается, проверяют натяжение пружины и, если она ослабла, заменяют более упругой. Если при работе пильный диск сильно нагревается, проверяют заточку зубьев, их развод и правильность установки диска пилы (перпендикулярность шпинделя). В случае выявления одного из указанных дефектов работу надо прекратить, заменить пильный диск и правильно установить его на место.

Электропила должна быть надежно заземлена. Работа электропилой безопасна только в сухом помещении. Во влажном, сыром помещении работать электропилой можно при напряжении 36 В.

Работать нужно только хорошо заточенным инструментом. Ручки ручных пил должны иметь гладкую поверхность, без задиров и сучков.

При переносе пил на их полотна во избежание травмы необходимо надевать чехлы. Ручные пилы следует хранить в шкафчиках. Оставлять пилы на верстаках или столах нельзя. К работе с электропилами может быть допущен рабочий, хорошо изучивший правила техники безопасности.

Инструменты для ручного строгания. После распиливания заготовки имеют риски, шероховатость, покоробленность. Все эти дефекты устраняют строганием. Кроме того, при строгании заготовкам придают нужную форму. Для ручного строгания используют деревянные рубанки. Рубанок (рис. 22, а) состоит из деревянного корпуса, в который вставлен нож, прочно закрепленный клином. Клин опирается на заплечики, сделанные с боков летка. Плоскость поверхности летка, к которой прилегает нож, должна обеспечить его плотное прилегание. Качание ножа не допускается. В подошве рубанка, т. е. в нижней части корпуса, имеется узкая прорезь (пролет) шириной 5,7 ± 0,5 мм, через которую за подошву выступает лезвие ножа.

Для лучшей работы рубанком и удобного продвижения его по материалу в передней части имеется рог. Подошва рубанка, фуганка должна быть ровной, гладкой. Ввиду того, что подошва работает на истирание, в ней делают вклейку из древесины граба, клена, белой акации, ясеня или бука. Рог, упор, клин, накладки делают из древесины, предусмотренной для изготовления подошвы корпуса, и из древесины березы, ильма или бересты. Ручки изготовляют из фанерной необлицованной плиты ПФ-А. Склеивают подошву рубанка в накладку водостойкими клеями. Древесина для изготовления рубанка, фуганка не должна иметь трещин, гнили, прорости, червоточин, несросшихся сучков, смоляных кармашек и т. п., влажность ее должна быть 10 ± 2 %.

Поверхности деталей рубанков, фуганков, за исключением подошвы корпусов (колодок) и поверхности клина, прилегающей к ножу, покрывают светлым водостойким лаком.

Шерхебель (рис. 22, б) предназначен для грубого строгания древесины вдоль, поперек и под углом к волокнам. После строгания шерхебелем поверхность древесины получается неровной – со следами углублений в виде желобков. Это вызвано тем, что лезвие ножа имеет овальную форму с радиусом 35 мм. При работе нож выпускают до 3 мм; стружка получается узкая и толстая. Масса шерхебеля 0,82 кг.

Рубанок с одиночным ножом (рис. 22, в) применяют для выравнивания поверхности после распиливания или строгания ее после обработки шерхебелем. Лезвие у ножа шириной 40–50 мм прямолинейное, выпускают его на 1 мм. Так как в этом рубанке нет стружколома (горбатика), стружка образуется без излома, поэтому на поверхности обрабатываемой древесины часто получаются задиры, а иногда отколы. Масса рубанка 0,9 кг.

Рубанок с двойным ножом (рис. 22, г) используют для чистового строгания древесины, застрагивания торцов, а также свилеватой древесины и древесины с задирами. Этот рубанок, кроме ножа, имеет контрнож-стружколом. Наличие стружколома улучшает качество строгания, так как стружка после отделения поднимается вверх по ножу, отгибается и, попадая на стружколом, ломается. Излом стружки после отделения предотвращает возможность отщепа ее или откола поверхности древесины. Чем ближе к ножу будет установлен стружколом, тем скорее он обломает стружку, поэтому для более качественной обработки древесины стружколом ставят ближе к ножу. Но вместе с тем следует учесть, что очень близко (менее 2 мм) стружколом ставить нельзя, так как стружка при этом будет забиваться под лезвие и строгание затруднится. Масса рубанка 0,97 к г.

Рис. 22. Рубанки: а – общий вид; б – шерхебель; в – с одиночным ножом; г – с двойным ножом; 1 – корпус; 2 – рог; 3 – леток; 4 – клин; 5 – нож; 6 – упор; 7 – пробка; 8 – подошва; 9 – нож шерхебельный; 10 – нож одиночного рубанка; 11 – нож двойного рубанка; 12 – стружколом; 13 – нож со стружколомом.

Кроме деревянных рубанков, для строгания древесины применяют металлические шерхебели и рубанки с одиночным и двойным ножом (рис. 23).

Рубанок представляет собой металлический корпус, в который вставлен нож, закрепленный в корпусе винтом. Рог и ручку делают из древесины. Величину снимаемой стружки регулируют вылетом ножа. Для этого надо освободить винт и переместить нож вверх или вниз на нужную величину, а затем снова закрепить винт.

Металлические рубанки тяжелее деревянных в 1,5–1,7 раза. Их применяют преимущественно для строгания древесины твердых пород и для ремонтных работ.

Фуганок (рис. 24) служит для окончательного чистового строгания, а также для прифуговки отдельных деталей. Фуганок почти в 3 раза длиннее рубанка, что позволяет строгать им длинные детали. В передней части фуганка на корпусе расположены пробка, ударом молотка по которой из корпуса выбивают нож из летка. Лезвие ножа должно выступать на 1 мм. При обработке фуганком древесины с волнистой поверхностью получается стружка в виде небольших кусков, а при повторном проходе образуется непрерывная тонкая стружка, показывающая, что строгание следует закончить, так как поверхность получается гладкой. Масса фуганка 3,25 кг. Более короткие детали обрабатывают полуфуганком, имеющим более короткий корпус (530 вместо 650 мм). Для зачистки древесины, имеющей задиры и свилеватость, применяют рубанок с укороченным корпусом – шлифтик. Шлифтик имеет узкую щель (шириной 5 мм) и увеличенный угол присадки (60°), благодаря чему при работе им снимается тонкая стружка и поверхность древесины обрабатывается чище. Лезвие ножа выпускается на 0,5 мм.

Рис. 23. Металлические рубанки: а – шерхебель; б – рубанок с одиночным ножом; в – рубанок с двойным ножом; 1 – корпус; 2 – рог-рукоятка; 3 – винт; 4 – нож; 5 – ручка; 6 – стержень; 7– прижим; 8 – основание под нож

Рис. 24. Фуганок: а – общий вид; б – нож фуганка; 1 – пробка; 2 – ручка.

Цинубель (рис. 25) служит для образования на поверхности древесины мелких, едва заметных борозд и ворсистости под склеивание (облицовывание). Нож имеет зазубренное лезвие. При замене в цинубеле зазубренного ножа на обычный его используют как шлифтик.

Торцовый рубанок (рис. 26) используют как обычный рубанок и как рубанок для строгания торцов, так как установленный в нем под углом к боковой поверхности нож облегчает процесс строгания и повышает качество обработки. При строгании под углом к оси доски обычный рубанок можно использовать как торцовый.

Рис. 25. Цинубель: а – общий вид; б – нож

Зензубель (рис. 27) служит для ручной отборки и зачистки четвертей в деталях столярных изделий. Корпус у зензубеля высокий (80 мм) и узкий с прямой подошвой. Наличие в корпусе бокового отверстия обеспечивает свободный выход стружки в процессе строгания и повышает качество обработки. Нож зензубеля имеет заточку сбоку и снизу, благодаря чему при работе им образуется четверть. Масса зензубеля 0,38, кг.

Рис. 26. Торцовый рубанок: а – общий вид; б – подошва рубанка

Рис. 27. Зензубель: а – общий вид; б – клин; в – вид корпуса сбоку; г – вид снизу; д – нож.

Фальцгебель (рис. 28) служит для выборки четвертей в деталях столярных изделий; в отличие от зензубеля имеет ступенчатую подошву. Его масса 0,5 кг.

Рис. 28. Фальцгебель: а – общий вид; б – нож

Шпунтубель (рис. 29, а) предназначен для ручной выборки пазов-шпунтов на кромках и пластях деталей. Состоит из двух корпусов, соединенных винтами, причем в одном из корпусов крепят нож.

Корпуса устанавливают на требуемом расстоянии паза (шпунта) от кромки детали. Для выборки пазов разной ширины имеется набор ножей. Длина шпунтубеля 250 мм, ширина 20 мм, высота 80 мм, масса 1,1 к г.

Грунтубель (рис. 29, б) служит для выборки паза, а также зачистки трапециевидного паза, выбранного наградкой.

Галтелью (рис. 29, в) образуют желобки разной ширины или глубины с различным радиусом закругления. Корпус галтели имеет подошву выпуклой формы. Длина галтели 250 мм, ширина 10–25 мм, высота 60–80 мм.

Штап (рис. 29, г) предназначен для образования закруглений на кромках деталей. Подошва корпуса и нож имеют вогнутую форму.

Калевкой (рис. 29, д) производят профильную обработку кромок деталей. Подошва имеет зеркальную (обратную) форму профиля детали. Для обработки разных профилей имеется набор калевок.

Рис. 29. Инструменты для профильного строгания: а – шпунтубель: 1 – винты; 2 – гайки; 3 – нож; 4 – корпус; 5 – направляющая планка; б – грунтубель; в – галтель; г – штап; д – калевка; е – горбач с вогнутым корпусом; ж – горбач с выпуклым корпусом.

Горбач (рис. 29 е, ж) служит для строгания вогнутых и выпуклых поверхностей. Корпус горбача имеет по всей длине выпуклую или вогнутую форму (с постоянной кривизной), которая должна соответствовать профилю (кривизне) обрабатываемой детали. Нож у горбача имеет прямое лезвие. Длина горбача 100–250 мм, ширина и высота 60 мм.

Ручное строгание. Работы по строганию древесины заключаются в подборе материала для строгания, заточке ножей, наладке инструмента, строгании, проверке качества выполненных работ.

При подборе материала определяют лицевую сторону и направление волокон, устанавливают, имеет ли он выпуклости или вогнутости, подлежащие снятию строганием, выявляют дефекты древесины и определяют, допустимы ли они для деталей, изготовляемых из этого материала.

Ножи рубанков, фуганков затачиваются (рис. 30) на точилах с карборундовым или песчаниковым кругом. Точило для заточки ножей представляет собой металлический вал, на котором укреплен круглый точильный камень диаметром около 500 мм. Вал расположен над металлическим корытом, в которое наливают воду для смачивания круга в процессе заточки. Привод вала осуществляется от электродвигателя.

Точило следует оборудовать упором, на котором нож будет иметь опору, фиксирующую его положение по отношению к точильному камню, и защитным козырьком.

Рис. 30. Заточка ножей для рубанка: а – положение ножа при заточке на мокром точиле; б – положение ножа при работе на оселке; в – проверка заточки фаски: 1, 2 – неправильно; 3 – правильно; г – заточка на абразивном бруске (прямолинейными движениями); д – порядок проверки лезвия ножа «на глаз»; е – заточка на абразивном бруске (круговыми движениями)

При заточке ножей точильный круг вращается против лезвия, при этом нож держат правой рукой под необходимым углом прямо, без перекосов, равномерно прижимая его к кругу, а левой рукой поддерживают нож. Затачивают нож на мокром точиле до тех пор, пока на противоположной стороне не образуются заусенцы.

Если заусенцы незначительны, в виде тонких и ровных полосок, затачивание считается удовлетворительным. Большие, крупные заусенцы образуются при сильном нажиме на нож в процессе затачивания. Поэтому нож прижимают к кругу плотно, но не сильно. В процессе заточки надо сохранить угол заострения 25 ± 5°. Если с ножа не удалить заусенцы, им работать нельзя, так как он быстро затупится.

При затачивании ножей на точиле следует стоять несколько в стороне от круга, работать в предохранительных очках, поскольку образующиеся искры и отлетающие мелкие кусочки камня (абразивы) могут попасть в глаза.

Ножи точат на мелкозернистых точильных брусках типа БП, с помощью которых с фаски ножей снимают заусенцы и зазубрины. Бруски следует смачивать каплями керосина или водой.

При затачивании прямолинейными движениями нож берут за хвостовую часть правой рукой и фаской кладут плотно на брусок, а левой рукой прижимают его к бруску, затем равномерными движениями двигают нож вперед и назад вдоль бруска с сохранением угла заострения. При затачивании кругообразными движениями нож также берут за хвостовую часть руками и, прижимая фаской к бруску, непрерывными и равномерными кругообразными движениями двигают его по поверхности камня.

Профильные ножи шерхебеля, галтели точат на брусках или затачивают напильниками, а правят на оселках или наждачным порошком с маслом (в виде пасты). Правильность заточки ножей проверяют с помощью шаблона, линейки и угольника, причем угол заострения – шаблоном, а прямолинейность – линейкой и угольником. У правильно заточенного ножа лезвие должно прилегать к линейке плотно, без просветов. Лезвие ножа считается острым, когда им можно срезать волос.

Правят ножи оселком – мелкозернистым точильным бруском. Перед правкой оселок смачивают минеральным маслом или керосином. Так как оселки в процессе затачивания засаливаются, их периодически промывают керосином. Лезвие на оселке правят кругообразными движениями, но можно править путем движения оселка по фаске закрепленного ножа. Работающий прикладывает нож фаской к оселку и кругообразными движениями ведет по нему, сохраняя угол заострения, затем прикладывает нож к оселку другой стороной и правит также кругообразными движениями до полного снятия заусенцев.

Для заточки столярно-плотничных инструментов (ножей рубанков, долот, стамесок) применяют электрическое точило ЭТ-1 (рис. 31). Мощность электродвигателя 0,32 кВт, напряжение 220 В. На станке устанавливают точильный (абразивный) круг диаметром 100 мм. Размеры станка 310?166?205 мм, масса 7 кг.

Наладка рубанков, фуганков состоит из разборки инструмента для смены ножен, установки и крепления ножа.

Разбирают рубанок следующим образом. Берут его в левую руку и, слегка ударяя молотком по заднему торцу, ослабляют клин, после чего клин и нож легко вынимаются. Затем острый нож и клин вставляют в леток и ударяют по переднему торцу рубанка (по лобовой части) (рис. 32). Клин должен плотно прилегать к ножу, лезвие ножа – равномерно выступать из подошвы рубанка на необходимую величину (без перекоса).

Уменьшают величину выступления лезвия удара молотка по заднему торцу рубанка, а увеличивают слабыми ударами молотка по хвосту (торцу) ножа там, где угол лезвия виден больше. Правильность выпуска лезвия проверяют «на глаз», поднимая рубанок подошвой вверх на уровне глаз. Если при этом лезвие будет видно в виде узкой полосы – нитки, нож «присажен» правильно. Нож устанавливают передней гранью по отношению к горизонтальной плоскости (плоскости подошвы) у шерхебеля, рубанков с одиночным и двойным ножом, зензубеля, фальцгебеля под углом 45°, а у цинубеля – под углом 80°.

Рис. 31. Электрическое точило ЭТ-1: 1 – токоподводяший кабель; 2 – корпус; 3 – кожух; 4 – абразивный круг; 5 – подручник; 6 – основание (станина)

Рис. 32. Наладка рубанка: а – положение рубанка при закреплении или ослаблении ножа; б – положение молотка при ударе по торцу рубанка для ослабления или закрепления ножа; в – положение рубанка при установке или выемке ножа; г – проверка правильности выпуска ножа за подошву корпуса «на глаз»

Приемы строгания. До начала строгания ручным инструментом следует тщательно осмотреть обрабатываемую деталь, определить направление волокон и лицевую сторону. Строгать древесину следует вдоль волокон, так как при этом поверхность получается более гладкой и затрачивается меньше усилий на строгание.

Строгать нужно движением рук на полный размах, по прямой линии с равномерным нажимом на инструмент. При этом корпус тела должен быть немного наклонен вперед и при строгании оставаться неподвижным. Строгание должно производиться за счет движения рук, а не корпуса тела, иначе работающий быстро устанет.

Обрабатываемую заготовку закрепляют на верстаке между гребенкой (упором) и тисками так, чтобы направление волокон совпадало с направлением строгания. Заготовка должна лежать на верстаке плотно, не выгибаясь.

Правой рукой берут хвостовую часть корпуса, а левой – рог и устанавливают рубанок на обрабатываемую заготовку (рис. 33, а). В начале строгания нажимают левой рукой на переднюю часть рубанка, а правой – слегка на заднюю часть. В середине строгания нажимают одинаково и равномерно на весь рубанок, а в конце строгания, когда рубанок сходит с обрабатываемой заготовки, следует усилить нажим на правую руку, чтобы не «завалить» конец обрабатываемой заготовки. Если необходимо отвести рубанок назад, поднимают его заднюю часть и передвигают.

Сначала строгают заготовку шерхебелем (острым) углом по направлению волокон, ведь если строгать этим инструментом вдоль волокон, можно снять лишнюю древесину.

При обработке шерхебелем свилеватых мест не следует снимать толстую стружку, так как может образоваться откол древесины и брусок-заготовка сделается непригодной для дальнейшей обработки.

После строгания шерхебелем поверхность детали выравнивают рубанком с одиночным ножом. Окончательно зачищают деталь рубанком с двойным ножом или полуфуганком, которые сглаживают поверхность обрабатываемого бруска.

Прямоугольные заготовки начинают строгать с лицевой стороны, имеющей меньшее число дефектов. После обработки лицевой стороны проверяют качество строгания линейкой вдоль и поперек волокон, а если заготовка широкая, то и по диагонали. Если между линейкой и кромкой обработанной заготовки нет просветов, обработку следует считать удовлетворительной. После этого строгают кромку заготовки рубанком с одиночным или двойным ножом. Прямоугольность кромки и пласти проверяют угольником. Затем строгают нелицевую пласть и вторую кромку, соблюдая при этом требуемые размеры.

Бруски строгают следующим образом: укладывают их на верстак и закрепляют; неровности на поверхности бруска сострагивают шерхебелем, рубанком, а затем зачищают поверхность фуганком, после чего брусок поворачивают и строгают соответственно другие стороны.

При работе фуганком (рис. 33, б) правой рукой берут за ручку, а левой поддерживают корпус фуганка немного позади пробки. Прострогав один участок детали по ширине, переходят к обработке другого участка. Фуганком строгают в один прием, не прерывая стружки. При обработке очень длинных заготовок рабочий должен двигаться вперед вдоль заготовки.

При фуговании под склеивание заготовки следует обрабатывать попарно и даже по три штуки.

При работе инструментом стоят у верстака, наклонив корпус немного вперед и поставив левую ногу вдоль верстака, а правую по отношению к левой под углом 70°.

При торцовом строгании сначала строгают один край торца от себя (рис. 33, в) до середины детали, а затем другой – на себя (рис. 33, г). При этом способе строгания отщепов и отколов на поверхности и кромках не получается. Во избежание отщепов рекомендуется обрабатывать торцы до строгания боковых сторон бруска.

Зензубелем отбирают четверть (рис. 33, д) по заранее сделанной разметке. Начальную отборку четверти производят следующим образом: берут правой рукой за заднюю часть корпуса, а левой – за подошву позади ножа, причем большой палец располагают сверху корпуса, как показано на рисунке.

Рис. 33. Приемы строгания: а – рубанком: 1, 2, 3 – нажим на рубанок в начале, середине и в конце строгания; б – фуганком; в – строгание торца от себя; г – строгание торца на себя; д – отборка четверти зензубелем: 1 – начальная отборка четверти; 2 – отборка четверти; 3 – зачистка четверти.

Строгание ведут на небольшом расстоянии от линии разметки (риски) и снимают стружку на глубину четверти (примерно на 3–4 мм). После отборки части четверти по всей длине бруска зензубелем работают в полный размах рук, следя за тем, чтобы не зайти за пределы разметки. После отборки четверти ее зачищают, для чего берут правой рукой задний торец корпуса зензубеля, а левой рукой – верхнюю часть.

Фальцгебелем четверти выбирают так же, как и зензубелем, но без предварительной разметки, так как ступенчатая подошва фальцгебеля определяет размер четверти.

Инструменты для механизированной обработки древесины. Ручные электрические рубанки предназначены для фрезерования древесины вдоль волокон. Рубанок (рис. 34) состоит из встроенного электродвигателя, ротор которого вращается в двух шарикоподшипниках. На конце вала ротора насажен ведущий шкив, приводящий во вращение клиновую ременную передачу. Вращение ножевого барабана (фрезы) с двумя плоскими ножами осуществляется посредством клино-ременной передачи от вала ротора. На рубанке имеются передняя (подвижная) и задняя (неподвижная), отлитая вместе с корпусом, панели (лыжи). Специальным механизмом опускают и поднимают переднюю лыжу, регулируя этим глубину фрезерования (строгания). Рубанок можно использовать как полустационарный станок, закрепив на столе, верстаке панелями вверх и установив съемное защитное ограждение, защищающее руки от попадания на барабан (фрезу) с ножами.

Работа электрорубанками. Перед работой проверяют правильность заточки и установки ножей. Лезвия ножей должны быть выпущены одинаково и находиться на одном уровне с задней панелью (лыжей). Масса ножей также должна быть одинаковой. До установки ножи следует тщательно заточить и отбалансировать так, чтобы ножевой вал (барабан) вращался без биения. Угол заострения ножей должен быть 40–42°. Крепить ножи к валу нужно прочно, причем режущая кромка должна выступать на 1–1,5 мм за цилиндрическую поверхность барабана, а лезвие ножей должно быть строго параллельно оси барабана (вала).

Рис. 34. Рубанок ручной электрический ИЭ-5708: 1 – ручка; 2 – корпус; 3 – электродвигатель; 4 – основная ручка; 5 – кабель, подводящий ток; 6 – задняя неподвижная лыжа; 7 – передняя подвижная лыжа.

Работают электрорубанком следующим образом. Присоединяют штепсельную вилку в сеть, нажимают на курок, включают электродвигатель. Когда ножевой вал достигнет нужной частоты вращения, электрорубанок опускают на обрабатываемый материал, закрепленный на верстаке или столе. Материалы, подлежащие обработке, должны быть очищены от пыли, грязи, снега. Электрорубанок нужно подавать вперед медленно, чтобы при соприкосновении с древесиной не произошло резкого толчка, равномерно, без больших усилий на рукоятку. Усилие работающего должно быть затрачено лишь на продвижение электрорубанка. При обработке древесины средней твердости скорость подачи должна быть 1,5–2 м/мин. При работе электрорубанок продвигают по материалу по прямой линии, без перекосов, следя за тем, чтобы под панели (лыжи) не попадали стружки, опилки.

После первого прохода (если необходимо начать обработку вдоль или на участке рядом с обработанным) электродвигатель выключают и с выключенным электрорубанком возвращаются в исходное положение, после чего электродвигатель включают и вновь начинают работать. В перерывах электрорубанок выключают и ставят панелями (лыжами) вверх или кладут на бок.

При вибрировании рубанка проверяют балансировку ножей, а также люфт в подшипниках барабана. При получении нечистой поверхности обработки проверяют заточку ножей и очищают рубанок от стружек.

При работе электрорубанком следят за тем, чтобы токоведущие части были надежно защищены от случайного соприкосновения с ними. Все электрические соединения должны иметь надежную изоляцию. Питающий кабель не следует укладывать с большими перегибами. Во избежание повреждения цеховым транспортом его не следует прокладывать по полу. К работе электроинструментом допускаются лица, прошедшие инструктаж по технике безопасности.

При работе рубанками и электрорубанками могут возникнуть следующие дефекты: мшистость или ворсистость – при работе тупыми ножами; продольные полосы – при работе ножами, имеющими выкрошенные места на лезвии и др.

Качество обработки по длине и торцу бруска проверяют угольником (рис. 35, а, б) в нескольких точках: на концах детали и в середине, а в длинных деталях – еще и в других точках: между серединой и концами деталей.

Проверка «на глаз» (рис. 35, в) требует большого навыка. Рабочий берет брусок в руки и приподнимает, устанавливая его против света на уровне глаз. Неровности, полученные вследствие некачественной обработки, обнаруживаются по легкой тени, которая на бруске будет казаться пятном. Качество обработки можно проверить также линейками (рис. 35, г).

Качество обработки детали проверяют двумя строго выверенными брусками (рис. 35, д), которые ставят на поверхности детали параллельно друг другу, а после этого смотрят на бруски против света. Если поверхность детали хорошо обработана, грани брусков сольются в одну линию, а если нет, грани будут в виде пересекающихся неслившихся линий. Размер деталей проверяют посредством измерительного инструмента.

Качество профильной обработки проверяют шаблонами и визуально. Поверхность обработанных деталей должна быть гладкой, без шероховатостей, задиров и вырывов.

Рис. 35. Проверка качества строгания: а – угольником по длине бруска; б – угольником по торцу бруска; в – «на глаз» против света; г – линейками; д – парными брусками

Ручное долбление древесины. Для образования гнезд, пазов и проушин прямоугольного сечения в деталях из древесины применяют долота.

Долота различают плотничные (рис. 36, а) и столярные (рис. 36, б). Долото состоит из полотна с лезвием на конце и рукоятки. Во избежание раскола рукоятки от удара молотком на нее сверху насаживают стальное кольцо. Рукоятки должны быть плотно и надежно насажены на хвостовик. На рукоятке не должно быть острых углов или неровнотей. Полотно долот и рукояток покрывают бесцветным водостойким лаком. Угол заточки (заострения) у долот и стамесок составляет 25 ± 5°.

Рис. 36. Долота: а – плотничное; б – столярное; 1 – полотно; 2 – рукоятка; 3 – кольцо; 4 – колпачок

Гнезда прямоугольной формы долотами выбирают по разметке, причем при долблении сквозных гнезд разметку наносят с обеих сторон детали (рис. 37, а), несквозных – с одной стороны (рис. 37, б). До начала долбления деталь укладывают на столе или верстаке и прочно закрепляют ее. При выдалбливании сквозных гнезд во избежание порчи крышки стола или верстака под деталь подкладывают отрезок бракованной доски. Долото должно соответствовать ширине выбираемого гнезда. Если в нескольких деталях надо выбрать одинаковые гнезда, их кладут в стопу и выбирают гнезда одновременно во всех деталях.

Долбление гнезд начинают так: долото устанавливают фаской, обращенной внутрь, отступив на 1–2 мм от размеченной риски, и легкими ударами киянки или молотка по ручке углубляют его в древесину (рис. 37, в), вновь ударяют по ручке киянкой или молотком, а затем, покачивая его, вынимают древесину и таким образом продолжают долбление. Отступать от риски разметки на 1–2 мм необходимо для того, чтобы потом можно было это место зачистить стамеской.

Рис. 37. Работа долотом: а – выборка сквозного гнезда; б – выборка несквозного гнезда; в – положение долота (начальное и конечное) на разметке гнезда; г – порядок долбления гнезда.

В целях повышения производительности труда, снижения утомляемости и соблюдения требований безопасности при долблении необходимо занять правильное положение: сидеть нужно так, чтобы рука, в которой находится киянка или молоток, проходила над обеими ногами.

При долблении следят за тем, чтобы кромки гнезд не сминались. Во избежание сминания кромок наклон долота должен быть направлен к середине гнезда.

При долблении сквозных гнезд древесину выбирают сначала с одной стороны, а затем, повернув деталь, – с другой (рис. 37, г).

При долблении нужно соблюдать точные размеры гнезд. Не допускаются сколы древесины у гнезда и т. п.

Резание стамеской. Для зачистки и выборки гнезд, пазов, шипов, снятия фасок применяют плоские стамески (рис. 38, а), а для зачистки закругленных шипов и обработки вогнутых и выпуклых поверхностей – полукруглые стамески (рис. 38, б). Деревянные рукоятки изготовляют из древесины твердых пород, они должны иметь металлический колпачок, как в долотах. Режущая кромка (лезвие) должна быть остро заточена. Форма и размер бурта должны обеспечить достаточную опору для рукоятки. Бурт не должен иметь острых углов. Ручки покрываются лаком.

Рис. 38. Стамески: а – плоская; б – полукруглые; 1 – полотно; 2 – колпачок; 3 – рукоятка

В плоских стамесках полотно представляет собой ровную гладкую полосу, оканчивающуюся острым лезвием. Лезвие стамески в работе действует как нож, перерезая или разделяя волокна древесины. При подстрагивании стамеску держат правой рукой за ручку. Двигать стамеску следует по возможности вдоль волокон. При резании стамеской правой рукой нажимают на торец ручки, а левой прижимают полотно стамеской к древесине. Пальцы левой руки не должны находиться впереди стамески. Срезаемая стружка должна быть тонкой, мягкой и завиваться, а не откалываться.

Полукруглыми стамесками обрабатывают криволинейные поверхности и выдалбливают отверстия криволинейной формы. При работе стамеской удары киянкой или молотком наносят строго по центру. Работа стамеской показана на рис. 39.

Рис. 39. Работа стамеской: а – зачистка подрезанных мест; б – поперечная подрезка; в – подрезка вдоль волокон; г – снятие долевой фаски; д – снятие фаски с торца; е – зачистка торца; ж – резание из-под плеча

Во избежание получения травмы при работе стамеской нельзя резать в направлении поддерживающей руки на себя, на весу, с упором детали на грудь и в том случае, когда деталь лежит на коленях. Оставлять долота и стамески лезвием к себе или на краю стола или верстака нельзя, так как при падении инструмента можно получить травму. Заточка долот и стамесок производится на точильных станках, правка – оселком.

Механическое долбление. Электродолбежниками выбирают гнезда прямоугольной формы, пазы и т. п. Режущий инструмент электродолбежников – непрерывная долбежная цепь, представляющая собой набор звеньев (резцов), связанных шарнирно.

Ручной электрический долбежник ИЭ-5601А (рис. 40) имеет встроенный асинхронный с короткозамкнутым ротором электродвигатель, в котором на конце вала ротора насажена ведущая звездочка, приводящая в движение режущую цепь, натянутую на направляющую линейку. Глубину долбления регулируют ограничителем хода. Головка с цепью перемещается по направляющим колонкам, установленным на основании. Цепь натягивается за счет перемещения с помощью упорного винта и линейки. Опускается головка при нажатии на рычажное приспособление – рукоятку, а поднимается автоматически цилиндрическими пружинами.

Рис. 40. Электродолбежник: 1 – цепь; 2 – направляющая колонка с пружиной; 3 – щит; 4 – электродвигатель; 5 – кожух; 6 – рычажное приспособление (рукоятка); 7 – винт; 8 – направляющая линейка; 9 – основание

В зависимости от размера выбираемых отверстий устанавливают линейки и цепи нужного размера. Ширина паза, получаемого за один проход, равна ширине цепи, а длина паза – сумме ширины направляющей линейки и двойной ширины цепи.

Для выборки пазов разных размеров требуется набор цепей и линеек. При выработке ряда последовательных гнезд по прямой линии можно образовать паз требуемой длины. Глубину выбираемого отверстия регулируют ограничителем хода, устанавливаемым на нужный размер. При опускании головки он упирается в основание.

Перед началом работы необходимо хорошо заточить цепь, затем надеть ее на звездочку электродолбежника. Электродолбежник устанавливают так, чтобы цепь находилась над гнездом, которое выбирают. Обрабатываемый материал или деталь кладут на стол и прочно закрепляют. Запрещается работать электродолбежником, если деталь не закреплена или находится на весу.

После включения электродвигателя нажатием на рычажное приспособление (ручку) электродолбежник опускают вместе с линейкой и натянутой на нее цепью вниз. Опускать цепь нужно ровно, без толчков, чтобы она внедрялась в древесину постепенно. Скорость подачи цепи зависит от размеров выбираемых гнезд, твердости обрабатываемой древесины. При выходе цепи из гнезда надо следить за тем, чтобы на кромках не было заколов, вырывов, которые получаются при быстром вынимании цепи из гнезда. Трущиеся части электродолбежника должны быть покрыты смазочным материалом.

По окончании работы цепь, звездочку и направляющую линейку промывают в керосине и смазывают машинным маслом.

Электродолбежник можно использовать как стационарный станок, прикрепив его к столу так, чтобы направляющая линейка с цепью была перпендикулярна плоскости стола, а плоскость линейки – параллельна кромке стола.

Если при работе корпус электродолбежника сильно нагревается, необходимо ослабить нажим и разгрузить электродвигатель, сменить тупую цепь или ослабить натяжение цепи. Если цепь бьет, необходимо ее натянуть. В том случае, когда цепь или линейка сильно нагреваются, нужно отрегулировать натяжение цепи, устранить возможные перекосы линейки. Если при долблении получается мелкая стружка в виде щепы, устанавливают новую цепь. Если гнездо, паз в процессе долбления получаются косыми, надо выверить и укрепить отходящую в сторону линейку. Размеры гнезд после долбления проверяют измерительным инструментом.

При работе электроинструментом нужно пользоваться защитными очками. Корпус электродолбежника должен быть заземлен.

Кроме этого, на линиях используются долбежные станки с применением гнездовых долбежных фрез для долбления прямоугольных гнезд.

Ручное сверление древесины. Круглые цилиндрические отверстия для круглых шипов, нагелей, болтов выбирают сверлами, состоящими из хвостовика, стержня, режущей части и элементов для отвода стружки. Для сверления применяют перовые, центровые, винтовые, спиральные сверла.

Перовые сверла (рис. 41, а) имеют желобочную форму: ими выбирают отверстия преимущественно под нагели. Желобок служит и для выброса стружки. Ввиду того, что он не может полностью выбрасывать стружку наружу, во избежание перегрева его приходится часто вынимать из отверстия. Поэтому отверстия получаются нечистыми и недостаточно точными. Сверла бывают длиной 100–170 мм, диаметром 3– 16 мм с градацией 1–2 мм.

Центровыми сверлами (рис. 41, б) сверлят сквозные и неглубокие отверстия поперек волокон. Сверлить глубокие отверстия этими сверлами трудно вследствие плохого выбрасывания стружки. Работают сверлами только в одну сторону. Сверло представляет собой стержень, оканчивающийся внизу режущей частью, состоящей из подрезателя, лезвия и направляющего центра (острия). Диаметр центровых сверл 12–50 мм, длина в зависимости от диаметра – 120–150 мм. При работе этими сверлами нужно делать нажим, иначе они не будут внедряться в древесину.

Сверла винтовые (рис. 41, в) применяют для сверления глубоких отверстий поперек волокон. Конец сверла имеет винт с мелкой резьбой. При сверлении ими отверстия получаются чистыми, так как по винтовым каналам стружка удаляется легко. Диаметр сверл 10–50 мм, длина 40–1100 мм.

Спиральные сверла (рис. 41, г) в зависимости от формы режущей части бывают с конической заточкой и с центром и подрезателями. Для отвода стружки в стержне имеются канавки, располагаемые по винтовой линии. Сверла с центром и подрезателем выпускаются диаметром 4–32 мм, а с конической заточкой – диаметром 2–6 мм (короткая серия) и 5–10 мм (длинная серия).

Сверла приводятся в действие с помощью коловорота и сверлилки. Коловорот применяют для сверления отверстий при выполнении плотничных и опалубочных работ, а также используют для завертывания и отвертывания шурупов при стекольных и других видах работ.

Коловорот с трещоткой (рис. 41, д) представляет собой коленчатый стержень, посередине которого находится ручка для вращения. На одном конце коленчатого стержня расположен патрон для крепления сверл, на другом – нажимная головка. Коловорот с трещоткой может вращаться вправо и влево, причем направление вращения устанавливается кольцом-переключателем. Кулачки патрона должны обеспечивать надежное закрепление инструментов. Коловоротом можно завертывать болты, шурупы, для чего в патрон вставляют соответственно гаечные торцовые ключи (квадратные и шестигранные), отвертки. В коловороте можно крепить сверла с диаметром хвостовика до 10 мм. Для завертывания шурупов в коловорот вставляют отвертки. Коловорот, состоящий из коленчатого стержня, четырехкулачкового патрона, кольца-переключателя, изготовляют из конструкционной стали. Все детали коловорота имеют защитно-гальваническое покрытие.

Отверстия диаметром до 5 мм высверливают сверлилкой. Сверлилка (рис. 41, е) представляет собой стержень с винтовой нарезкой, на который надета ручка. На одном конце стержня имеется патрон для установки сверл, а на другом – головка. Стержень, а вместе с ним и сверло, вращают путем передвижения вверх и вниз нарезной ручки.

Для сверления глубоких отверстий используют бурав (рис. 41, ж), представляющий собой стержень с ушком для ручки, расположенной в его верхней части, и с винтовым сверлом на другом конце (в нижней части).

Неглубокие отверстия в древесине твердых пород под шурупы сверлят буравчиком (рис. 41, з), имеющим диаметр 2–10 мм. Во избежание раскола древесины буравчик периодически вынимают из отверстия и очищают от стружки.

Рис. 41. Сверла ручные и сверлильные инструменты: а – перовое сверло; б – бурав; в – винтовое сверло; г – спиральное сверло; д – коловорот; е – сверлилка; ж – центровое сверло; з – буравчик; 1 – нажимная головка; 2 – коленчатый стержень; 3 – ручка; 4 – кольцо-переключатель; 5 – механизм храповой; 6 – патрон; 7 – головка; 8 – нарезная ручка; 9 – стальной стержень; 10 – патрон; 11 – подрезатель; 12 – центр (острие)

Отверстия сверлами выбирают по разметке или шаблону, центр отверстия предварительно накалывают шилом. До начала работы сверло надо хорошо заточить напильником с мелкой насечкой или на специальном станке, а затем прочно закрепить в патроне коловорота или сверлилки. Приемы сверления показаны на рис. 42.

Рис. 42. Приемы сверления коловоротом: а – горизонтально уложенного материала; б – закрепляемого в тисках верстака вертикально

При работе надо следить за тем, чтобы ось вращения коловорота или сверлилки совпадала с осью отверстия. При сверлении вертикальных отверстий нажимную головку коловорота держат левой рукой, а правой – вращают ручку.

Глубокие сквозные отверстия сверлят по разметке с двух сторон детали. При сверлении отверстия с одной стороны детали перед выходом на другую сторону нажим на нажимную головку коловорота надо ослабить, чтобы не образовалось откола, отщепа или трещины в детали. Под деталь, в которой сверлят отверстия, подкладывают доску.

Работают коловоротом так: укладывают заготовку-деталь на верстак и размечают точку отверстия. Затем ручку коловорота охватывают пальцами правой руки, а нажимную головку – пальцами левой руки. При сверлении левой рукой нажимают на головку, а правой – вращают коленчатый стержень.

Коловорот или сверлилку нельзя держать так, чтобы сверло было обращено в сторону работающего. Нажимать на нажимную головку коловорота, сверлилки нужно только руками. Работать сверлами, имеющими трещины и другие дефекты, нельзя.

При некачественном сверлении возникают следующие дефекты: невыдержанный размер (диаметр) отверстия, вызванный биением сверла вследствие неправильного закрепления его в коловороте; рваная поверхность отверстия – при сверлении тупым или неправильно заточенным сверлом.

Механизированное сверление древесины. Для механизированного сверления применяют ручные электрические сверлильные машины, состоящие из корпуса, электродвигателя, редуктора, выключателя с курковым приводом, токоведущего кабеля и штепсельного соединения. На конце шпинделя имеется патрон для крепления сверл.

Для сверления отверстий электрическими машинами применяют в основном спиральные сверла. Перед работой машину тщательно осматривают и проверяют, после чего в патрон вставляют сверло и прочно его закрепляют, а затем нажимом на пусковой курок включают электродвигатель. В течение 1–2 мин работают вхолостую; если электродвигатель работает нормально, приступают к работе.

При сверлении отверстий нажим должен быть равномерным, при выборке сквозных отверстий в конце сверления во избежание заедания нажим следует несколько ослабить.

При работе сверлом диаметром до 9 мм скорость подачи должна быть не более 0,7 м/мин. Если при включении электродвигатель не работает, значит отсутствует напряжение либо неисправен выключатель. При излишнем нагреве редуктора надо проверить наличие смазки. Если при прикосновении к корпусу сверлилки «бьет» током, проверяют заземление.

Для завинчивания винтов, болтов, гаек, шурупов используют электрический шуруповерт ИЭ-3601Б. Им можно завинчивать шурупы диаметром до 6 мм.

При выполнении столярных работ целесообразно пользоваться индивидуальным набором ручного инструмента для столяра строительного ИН-18, в который входят столярный молоток, топор, клещи, ножовки, коловорот, рубанки с одиночным и двойным ножом, зензубель, отвес, деревянная киянка, разводка для пил, плоские стамески, отвертка, столярное долото, отвертка для шурупов с крестообразными шлицами, трехгранный напильник, реечный рейсмус, строительный уровень, угольник, шлифовальный брусок, складной деревянный метр. Рабочий инструмент размещается в ручном деревянном чемодане-футляре размером 535?450?115 мм. Масса набора 10 кг.

Для получения строительных элементов требуемых размеров лесоматериалы соединяют по длине, ширине, толщине и высоте посредством врубок. Врубки применяют при изготовлении балок, ферм, строительстве рубленых и брусчатых домов. Врубки на строительстве выполняют по разметке вручную и по шаблонам с помощью ручного или электрического инструмента. Ножовкой или электропилой выпиливают излишки древесины, после чего стамеской зачищают это место. При выпиливании нужно следить за тем, чтобы пилой не выходить за пределы разметки.

Соединения должны быть надежными и прочными в процессе эксплуатации, технологичны в изготовлении, выполнены аккуратно и тщательно, с пригонкой на месте монтажа. Зазоры и неплотности в соединениях, а также сучки в местах сопряжения не допускаются. Эти дефекты необходимо устранить.

Соединение отрезков более крупных размеров по длине для получения деталей нужных размеров называются сращиванием. Сращивание производится вполдерева, косым прирубом, прямым и косым накладными замками, прямым и косым натяжными замками, впритык. При сращивании в полдерева (рис. 43, а) длина соединения должна быть равна 2–2,5 толщины бруса. Соединение скрепляют нагелями (при строительстве брусчатых домов).

Соединение косым прирубом с подрезкой торца (рис. 43, б) делают равным 2,5–3 толщины бруса и крепят также нагелями.

Соединение прямым (рис. 43, в) или косым накладным замком (рис. 43, г) используют в конструкциях, в которых возникают растягивающие усилия. Соединения в прямой накладной замок располагаются на опоре, а в косой накладной замок – у опор.

Соединения в прямой (рис. 43, д) или косой натяжной замок (рис. 43, е) являются прочными, однако их изготовление сложно, кроме того, при усыхании древесины ослабляются клинья, поэтому для ответственных деревянных конструкций применять натяжные замки не рекомендуется.

Сращивание впритык (рис. 43, ж) производится в тех случаях, когда два бруса своими концами ложатся на опору. Концы брусьев соединяют вплотную, а затем крепят скобами.

Рис. 43. Сращивание: а – в полдерева; б – косым прирубом; в – прямой накладной замок; г – косой накладной замок; д – прямой натяжной замок; е – косой натяжной замок; ж – впритык; S – высота бруска.

Угловые соединения. Брусья, бревна соединяют под углом при возведении брусчатых и рубленых стен, устройстве верхней и нижней обвязок в каркасных домах и других деревянных конструкциях. Основными видами плотничных соединений являются соединения в полдерева (рис. 44, а), в полулапу (рис. 44, б), шиповое (рис. 44, в), угловое соединение сковороднем (рис. 44, г).

Врубку в полдерева выполняют путем вырубки или срезки половины толщины на концах соединяемых брусьев. После вырубки концы соединяют под прямым углом. Соединение в полулапу получается при зарезке на концах брусьев наклонных плоскостей. Обработанные концы брусьев плотно соединяют. Врубку угловым сковороднем выполняют так же, как и врубку в полдерева, но дополнительно в одном из брусьев выпиливают часть древесины.

Рис. 44. Соединение брусьев под углом: а – в полдерева; б – в полулапу; в – шиповое; г – угловое сковороднем

Крестообразные соединения. Этот вид соединения брусьев (рис. 45) применяют при строительстве мостов и изготовлении других деревянных конструкций. Такие соединения выполняют в полдерева, в треть и в четверть дерева, а также с зарубкой одного бруса.

Соединение по высоте. Соединение по высоте называется наращиванием. Этот вид соединения применяют при устройстве столбов, мачт и др. Наращивать бревна и брусья можно впритык с потайным шипом (рис. 46, а), впритык со сквозным гребнем (рис. 46, б), в полдерева с креплением болтами (рис. 46, в), в полдерева с креплением полосовой сталью (рис. 46, г), в полдерева с креплением хомутами (рис. 46, д), косым прирубом с креплением хомутами (рис. 46, е), применяемым в ответственных сооружениях, впритык с накладками и креплением болтами (рис. 46, ж). Длину стыков делают обычно равной двум или трем толщинам соединяемых брусьев или двум или трем диаметрам соединяемых бревен.

Рис. 45. Крестообразное соединение брусьев: а – в полдерева; б – в треть дерева; в – в четверть дерева; г – с зарубкой одного бруса; S – высота бруска

Рис. 46. Соединение бревен при наращивании: а – впритык с потайным шипом; б – впритык со сквозным гребнем; в – в полдерева с креплением болтами; г – в полдерева с креплением полосовой сталью; д – в полдерева с креплением хомутами; е – косым прирубом с креплением хомутами; ж – впритык с накладками и креплением болтами; d – диаметр бревна.

Бруски столярных изделий соединяют между собой шиповым соединением, состоящим из двух элементов – шипа и гнезда, или проушины. Шип – выступ на торце бруска, входящий в соответствующее гнездо или проушину другого бруска. Шипы бывают одинарными (рис. 47, а), двойными (рис. 47, б), многократными (рис. 47, в), т. е. более двух.

Цельный шип – это шип, составляющий одно целое с бруском. Вставным шипом называют шип, выполненный отдельно от бруска. Шип с поперечным сечением в виде круга называется круглым (рис. 47, г).

Шип «ласточкин хвост» (рис. 47, д) имеет профиль в виде равнобедренной трапеции с большим основанием на торцовой грани типа; односторонний шип «ласточкин хвост» – в виде прямоугольной трапеции на торцовой грани шипа (рис. 47, е).

Зубчатый шип имеет профиль в виде треугольника или трапеции, меньшее основание которого является торцовой гранью шипа (рис. 47, ж), двукосый зубчатый шип (рис. 47, з) – равнобедренного треугольника.

Одинарные и двойные шипы применяют при изготовлении окон, рамочных дверей, мебели; шип «ласточкин хвост» – при изготовлении ящиков, коробок; зубчатые шипы – при клеевом соединении деталей (сращивании) по длине.

Для того, чтобы образовать шип, проушину, гнездо, обработанные бруски, простроганные с четырех сторон на требуемый размер, предварительно размечают (рис. 47, и, к, л, м).

Рис. 47. Виды шипов: а – одинарный; б – двойной: в – многократный; г – круглый; д – «ласточкин хвост»; е – односторонний «ласточкин хвост»; ж, з – зубчатые; и – гнездо; к, л – проушины; м – глухой шип; н – шип в потемок; о – шип в полупотемок.

Кроме этого, применяют шипы круглые вставные при соединении делянок (заготовок) по ширине. Шипы в потемок (рис. 47, н) и полупотемок (рис. 47, о) используют при изготовлении рамок, мебели и др.

Шип в потемок делают не только при концевом соединении, но и в тех случаях, когда требуется, чтобы края гнезда были незаметны, так как получить ровные края гнезда не всегда удается. Чтобы скрыть этот дефект, у шипа вырезают потемок, т. е. снимают часть шипа по ширине с одной или обеих сторон.

Конструктивные части и элементы столярных изделий. Столярные изделия имеют следующие основные конструктивные части и элементы (рис. 48). Брусок – простейшая деталь; бывает разных размеров, сечений и формы. Узкая продольная сторона бруска называется кромкой, а продольная широкая – пластью, линия пересечения пласти с кромкой – ребром. Концевую поперечную сторону бруска, образованную при торцовке под прямым углом, называют торцом.

При изготовлении оконных и дверных блоков бруски малых сечений (вертикальные, горизонтальные горбыльки створок) выполняют из цельной древесины, а бруски больших сечений (коробки) делают клееными.

Раскладками называют бруски, предназначенные для крепления стекол в створках, дверях или филенок в дверных полотнах рамочной конструкции.

Рис. 48. Форма обработанных брусков: а – фаска; б – штаб (штап); в – закругленные ребра; г – галтель; д – фалец-четверть; е – калевка; ж – шип; з – проушина; и – кромка с профильной обработкой; к – брусок; л – гнездо; м – раскладка; н – платик; о – свес; 1 – заплечики; 2 – боковая грань шипа; 3 – торцовая грань шипа; 4 – филенка; 5 – кромка; 6 – торец; 7 – пласть; l – длина; b – ширина шипа; s – толщина шипа.

Филенки представляют собой щит прямоугольной формы, изготовленный из столярной, древесностружечной или древесноволокнистой плиты. По форме филенки бывают плоские, со скошенными кромками и с профильной обработкой кромок. Филенку в рамках дверей устанавливают в паз, фальц и крепят раскладками или накладывают на бруски и крепят шурупами.

Фальцем называют прямоугольную выемку в бруске. Если выемка имеет равные стороны угла, то она образует четверть.

Платик – уступ, образованный для скрытия зазора; его применяют в тех случаях, когда пригонка детали заподлицо затруднена. Использование пластика упрощает сборку изделий. Его применяют при изготовлении мебели.

Свес – выступ за пределы основания. Его применяют при изготовлении мебели.

Галтелью называют полукруглую выемку на кромке или пласти детали. Рамка состоит из четырех брусков, образующих квадрат или прямоугольник. Отдельные рамки имеют, кроме того, внутренние бруски – средники (рамочные двери, оконные створки с горбыльками).

Рамки собирают на шиповом соединении. Небольшого размера рамки собирают на одинарный открытый сквозной шип, шип с полупотемком или потемком. При изготовлении столярных изделий применяют преимущественно рамки прямоугольной формы, очень редко (для уникальных изделий) – многоугольные или круглые. Оконная створка, форточка, фрамуга, коробка – все это рамки.

Все соединения в оконных блоках выполняют на шипах. Прочность шипового соединения определяется его размерами и площадью склеиваемых поверхностей. Для увеличения прочности шипы делают двойными (в окнах).

Щиты изготовляют массивными (дощатыми) или с пустотами. Массивные щиты во избежание коробления следует набирать из узких реек (деталей) шириной не более 1,5 толщины, с подбором волокон, влажностью до 10 ± 2 %.

При склеивании деталей по ширине одноименные (заболонные) пласти соединяемых реек должны быть обращены в противоположные стороны, а одноименные кромки – друг к другу.

Стыковать рейки по длине допускается, если стыки расположены вразбежку и расстояние между ними в смежных рейках не менее 150 мм.

В щитах, предназначенных для несущих конструкций, рейки по длине не стыкуют. Из щитов изготовляют панели стеновые, тамбуры и т. п.

Во избежание коробления щиты делают со шпонками (рис. 49, а), с наконечниками (рис. 49, б), с вклеенными (рис. 49, в, г) и наклеенной рейками (рис. 49, д). Шпонки в щитах делают заподлицо с плоскостью или выступающими. На каждый щит ставят не менее двух шпонок. Щиты со шпонками предназначены для дверей временных зданий и т. п.

Кроме дощатых, изготовляют многослойные шиты, склеенные из трех или пяти однослойных щитов с взаимно перпендикулярным направлением волокон (рис. 49, е).

Рис. 49. Виды щитов: а – со шпонками; б – с наконечниками в паз (шпунт) и гребень; в – с вклеенной рейкой в торец; г – с вклеенной треугольной рейкой; д – с наклеенной треугольной рейкой; е – многослойный

Массивные щиты склеивают на гладкую фугу (рис. 50, а), на рейку (рис. 50, б), в четверть (рис. 50, в), в паз и гребень (рис. 50, г, д) и в «ласточкин хвост»

Рис. 50. Способы соединения щитов: а – на гладкую фугу; б – па рейку; в – в четверть; г – в паз и гребень; д – треугольный гребень; е – в «ласточкин хвост»

Соединение деталей из древесины. Сращивание отрезков по длине может быть торцовым, на «ус», зубчатым, ступенчатым.

Торцовое клеевое соединение (рис. 51, а) – это клеевое соединение торцовыми поверхностями склеивания. Под торцовым клеевым соединением на «ус» (рис. 51, 6) понимают клеевое соединение плоскими поверхностями склеивания, расположенными под острым углом к продольной оси заготовок.

Клеевое соединение на ступенчатый «ус» (рис. 51, в) – это соединение, в котором поверхности склеивания имеют выступ, препятствующий смещению заготовок в продольном направлении при растяжении. Соединение, в котором скошенные концы заготовок имеют затупление, препятствующее смещению заготовок в продольном направлении при растяжении и сжатии, называют соединением на ступенчатый «ус» с затуплением (рис. 51, г).

Зубчатое клеевое соединение (рис. 51, д) – это соединение профилированными поверхностями в виде зубчатых шипов, вертикальное зубчатое соединение (рис. 51, е) – соединение с выходом профиля шипов на пласть заготовки. В горизонтальном зубчатом соединении (рис. 51, ж) профиль шипов выходит за кромку заготовки. Зубчатое клеевое соединение на «ус» (рис. 51, з) – соединение на «ус» профилированными поверхностями склеивания в виде зубчатых шипов.

Рис. 51. Клеевые соединения брусков, досок по длине: а – торцовое; б – на «ус»; в – на ступенчатый «ус»; г – на ступенчатый «ус» с затуплением; д – зубчатое; е – вертикальное зубчатое; ж – горизонтальное зубчатое; з – зубчатое на «ус»; и – ступенчатое; ? – угол скоса; L – длина уса шипа; t – шаг соединения; k – зазор; b – затупление; В – толщина заготовки; i – угол шипа

Ступенчатое клеевое соединение (рис. 51, и) – торцовое соединение профилированными поверхностями склеивания в виде ступеньки, высота которой равна половине толщины заготовки.

Наиболее прочным является клеевое соединение на зубчатый шип. Этот вид соединения применяют для сращивания брусков створок, фрамуг, оконных и дверных коробок и других строительных элементов. Склеиваемые заготовки не должны отличаться по влажности более чем на 6 %. В зоне соединения заготовок не допускаются сучки более 5 мм. Параметр шероховатости поверхности склеивания зубчатых шипов Rmmax не должен превышать 200 мкм.

Размеры шиповых соединений приведены в табл. 1.

Таблица 1

Размер типовых соединений

Сплачивание заключается в соединении брусков, досок, делянок по ширине кромки в щиты или пластями в блоки. Каждую заготовку, соединяемую в щит, называют делянкой.

Соединение по кромке в зависимости от назначения изделий рекомендуется производить на рейку, в четверть, в прямоугольный паз и гребень и на гладкую фугу.

При выполнении соединений на рейку К-1 (рис. 52, а) следует при l, равном 20–30 мм, делать l₁ на 2–3 мм больше; S₁ принимают равным 0,45S₀ для реек из древесины, а для реек из фанеры S₁ делают 0,25S₀; размер S₁ принимают равным ближайшим размерам пазовой дисковой фрезы, т. е. 4, 5, 6, 8, 10, 12, 16, 20 мм. На кромках допускаются одно– и двусторонние фаски.

Для соединений в четверть по кромке К-2 (рис. 52, б) h₀ = 0,5, S₀ – 0,5 мм, а b находится в следующей зависимости от S₀, мм:

S₀          12–15           15–20           20–30           30

b            6                      8                10           16

Для соединения в паз и гребень типа К-3 (рис. 52, в) (табл. 2) радиус закругления r делают 1–2 мм, а размер l₁ – на 1–2 мм больше размера l. На кромках допускаются одно– и двусторонние фаски.

Размеры соединений К-4 (рис. 52, г) приведены в табл. 3.

Размеры пазов и гребней соединения К-5 (рис. 52, д) определяют по табл. 4.

Шов, образуемый при соединении делянок, называют фугой. Делянки, из которых склеивают щит на гладкую фугу типа К-6 (рис. 52, е), должны иметь гладкие и ровные кромки, образующие с плоскостью (пластью) прямой угол по всей длине. Если при соединении делянок нет просветов, то прифуговка (пригонка) их выполнена качественно. Склеивают щиты в стяжных хомутах, ваймах, прессах.

Рис. 52. Схемы соединения досок (делянок) по кромке: а – по кромке на рейку К-1; б – в четверть по кромке К-2; в – в прямоугольный паз и гребень по кромке К-3; г – по кромке в прямоугольный паз и гребень К-4; д – трапецеидальный паз и гребень по кромке К-5; е – на гладкую фугу по кромке К-6

Таблица 2

Размеры соединений К-3, мм

Таблица 3

Размеры соединений К-4, мм

Таблица 4

Размеры соединений К-5, мм

Кроме склеивания, щиты можно собирать из делянок на круглые вставные шипы, при этом диаметр шипа должен составлять 0,5 толщины делянки, а длина должна быть 8–10 диаметров. Шипы устанавливают с шагом 100–150 мм.

Соединение в паз и гребень, а также в четверть производят путем отборки по всей длине кромки (делянки) с одной стороны паза или четверти, а с другой – гребня или четверти. Это соединение применяют при изготовлении щитов, настилке дощатых полов, устройстве столярных перегородок, подшивке потолков. Соединение на гладкую фугу более экономично, чем соединение в четверть или в паз и гребень.

При соединении на рейку вдоль кромок делянок выбирают пазы, в которые вставляют деревянные или фанерные рейки.

При производстве столярных изделий основным видом соединений является шиповое, состоящее из двух элементов: шипа и гнезда или проушины. В зависимости от толщины изделий, требуемой прочности бруски соединяют на один, два и более шипов. Увеличение числа шипов повышает площадь склеивания.

Шиповые соединения брусков бывают угловые концевые, серединные и ящичные.

Угловые концевые соединения брусков выполняют на шипы: открытый сквозной одинарный УК-1 (рис. 53, а), открытый сквозной двойной УК-2 (рис. 53, б), открытый сквозной тройной УК-3 (рис. 53, в), несквозной с полупотемком УК-4 (рис. 53, г), сквозной с полупотемком УК-5 (рис. 53, д), несквозной с потемком УК-6 (рис. 53, е), сквозной с потемком УК-7 (рис. 53, ж), несквозные и сквозные на круглые вставные шипы УК-8 (рис. 53, з), на «ус» со вставным несквозным круглым шипом УК-9 (рис. 53, и), на «ус» со вставным несквозным плоским шипом УК-10 (рис. 53, к), на «ус» со вставным сквозным плоским шипом УК-11 (рис. 53, л). Размеры шипов и других элементов угловых концевых шиповых соединений приведены в табл. 5, а виды угловых соединений и угловых ящичных соединений – на рис. 54 и 55.

Таблица 5

Размеры шипов и других элементов угловых концевых соединений

Рис. 53. Угловые концевые соединения: а – на шип открытый сквозной одинарный УК-1; б – на шип открытый сквозной двойной УК-2; в – на шип открытый сквозной тройной УК-3; г – на шип с полупотемком несквозной УК-4; д – на шип с полупотемком сквозной УК-5; е – на шип с потемком несквозной УК-6; ж – на шип с потемком сквозной УК-7; з – на шипы круглые вставные (шканты) несквозные и сквозные УК-8; и – на «ус» со вставным несквозным круглым шипом УК-9; к – на «ус» со вставным несквозным плоским шипом УК-10; л – на «ус» со вставным сквозным плоским шипом УК-11

Размеры шипов и других угловых серединных соединений должны быть следующие. В соединении УС-3 S₁ = 0,4S₀; S₂ = 0,5(S₀ – S₁); b – не менее 2 мм; l₁ = (0,3–0,8)В; l₂ = (0,2–0,3)B₁. В соединениях УС-1, УС-2 допускается двойной шип, при этом S₁ = 0,2S₀; R соответствует радиусу фрезы. Для соединения УС-4 S₁ = S₃ = 0,2S₀; S₂ = 0,5[S₀ – (2S₁ + S₃)]. Для соединения УС-5 S₁ = (0,4–0,5)S₀; l = (0,3–0,8)S; S₂ = 0,5(S₀ – S₁); b – не менее 2 мм. Для соединения УС-6 l = (0,3–0,5)S₀; b – не менее 1 мм. Для соединения УС-7 d = 0,4; l = (2,5–6)d; l₁ > l на 2–3 мм. Для соединения УС-8 l = (0,3–0,5)B₁; S₁ = 0,85S₀. Полученный размер следует округлить до ближайшего размера фрезы (13, 14, 15, 16 и 17 мм), но не менее S₀.

Расчетные толщины шипов и диаметры шкантов соединений типа УС округляют до ближайшего размера фрезы (4, 6, 8, 10, 12, 14, 16, 20 и 25 мм), а угол ? устанавливают в зависимости от конструкции изделия.

Размеры углового ящичного соединения УЯ-1: S₁ = S₃ = 6, 8, 10, 12, 14, 16 мм; l = S₀; S₂ должно быть не менее 0,3S₀. В соединении УЯ-2 S₁ = 0,85S₀, причем полученный таким образом размер округляют до ближайшего размера фрезы (13, 14, 15, 16, 17 мм); S – не менее 0,75S ;

S₃ = (0,85—3)S₀; l = S₀, ? = 10°.

В этом соединении допускается шип «ласточкин хвост» в полупотай.

Рис. 54. Угловые серединные соединения: а – на шип одинарный несквозной УС-1; б – на шип одинарный несквозной в паз УС-2; в – на шип одинарный сквозной УС-3; г – на шип двойной сквозной УС-4; д – в паз и гребень несквозной УС-5; е – в паз несквозной УС-6; ж – на шипы круглые вставные несквозные УС-7; з – на шип «ласточкин хвост» несквозной УС-8

Рис. 55. Угловые ящичные соединения: а – на шип прямой открытый УЯ-1; б – на шип открытый «ласточкин хвост» УЯ-2; в – на открытый круглый вставной шип (шкант) УЯ-3

В соединении УЯ-3 d = = 0,4S₀; полученный размер шкантов округляют до ближайшего размера фрезы (4, 6, 8, 10, 12, 16, 20 и 25 мм); l = = (2,5–6)d; l₁ более l на 1–2 мм; b – от 0 до d_min.

Для столярных изделий угловые шиповые соединения делают концевыми – на сквозных прямых шипах; серединными вертикальными – на сквозных прямых шипах или шкантах; серединными горизонтальными – на несквозных прямых шипах или шкантах. Типы шиповых соединений в зависимости от толщины соединяемых деталей даны в табл. 6.

Шиповое соединение должно быть выполнено с величинами натягов и зазоров в пределах 0,1–0,3 мм, т. е. практически плотным.

Основными недостатками в шиповом соединении являются: невыдержанность размеров шипа по длине, толщине, непараллельность поверхностей шипа или проушины, сколы, вырывы, неплотности в шиповом соединении и др.

Таблица 6

Шиповые соединения столярных изделий

При выработке шипов и проушин выполняют следующие операции: размечают шипы и проушины, запиливают, выпиливают заплечики и выдалбливают проушины. В соответствии с рабочим чертежом определяют размеры соединений, после чего приступают к разметке.

Разметка углового концевого соединения на открытый сквозной одинарный шип УК-1 для брусков толщиной 42 мм и шириной 65 мм приведена на рис. 56. Для соединения УК-1 S_l = 0,4S₀; S₂ = 0,5(S₀ – S₁), где S₀ – толщина бруска, равная 42 мм. Отсюда толщина шипа S₁ = 0,4S₀ = = 0,4 · 42 = 16,8 мм (округленно принимаем равной 16 мм), S₂ = 0,5(42 – 16) = 13 мм. В соответствии с этими данными размечают шипы. И шипы, и проушины можно размечать используя шаблоны, с помощью которых на торцах бруска наносят риски.

Запиливают шипы и проушины лучковой пилой очень тщательно, так как перекос шипа приведет к перекосу створки. Если шип толще проектного размера, то при посадке в проушину он может расколоть брусок, а если тоньше, то соединение получится непрочным, так как оно будет без плотной посадки.

При пилении следят за тем, чтобы пила проходила около риски, только в этом случае получится точный размер шипа или проушины. При выработке шипов пилят только с наружной стороны риски, а при выработке проушин – с внутренней.

Рис. 56. Разметка шипов и проушин: а – разметка линейной высоты шипа; б – нанесение риски длины шипа угольником с карандашом; в – разметка толщины шипа линейкой; г – нанесение риски рейсмусом; д – разметка концевого соединения; е – проушина; ж – шип; 1 – риска; 2 – линия пропила; 3 – линия разметки; 4 – заплечико; 5 – удаляемая часть древесины

При начале пиления для быстрого углубления пилу ставят на ребро под углом 15–20° и, сделав несколько движений на себя, без нажима углубляют пилу, после чего пилят равномерно без нажима и рывков. После запила срезают плечики. Проушину после запила выдалбливают долотом с киянкой и зачищают стамеской.

Нагели представляют собой деревянные или металлические стержни цилиндрической или крестообразной формы. Их применяют как дополнительное крепление в угловых и серединных шиповых соединениях для предохранения шипа от выворачивания. Соединяют детали нагелями по расчет у, размечая места установки в соответствии с чертежом, и по шаблонам.

Отверстия под нагели выбирают сверлами. Места отверстий до начала сверления размечают по шаблону. Сверлить отверстия нужно так, чтобы сверло шло без отклонений по заданному направлению.

Нагель ставят таким образом, чтобы он был перпендикулярен боковым граням шипа и проходил сквозь оба соединяемых бруска, т. е. через шип и проушину. Заменять деревянные нагели обычными гвоздями в шиповом соединении не допускается, так как гвозди портят соединение и не дают той прочности, что нагель. Деревянные нагели в шиповом соединении ставят на клею.

Гвоздевые соединения определяют расчетным путем, а в некоторых случаях количество гвоздей устанавливают конструктивно, например, при настилке полов, установке встроенного оборудования, устройстве перегородок, подшивке потолков и т. п.

В гвоздевых соединениях конструкции, изготовляемых из древесины лиственницы и твердых лиственных пород (береза), гвозди диаметром более 6 мм следует забивать в заранее просверленные гнезда, причем диаметр гнезда должен составлять 0,9d (d – диаметр забиваемого гвоздя), а глубина – 0,6 длины гвоздя.

В соединении элементов из досок хвойных и мягких лиственных пород гвозди независимо от диаметра забивают без предварительного рассверливания гнезд.

Расстояние между осями гвоздей (вдоль волокон) для сколачивания деревянных элементов (досок) должны быть 15d при толщине пробиваемого элемента большей 10d и 25d при толщине пробиваемого элемента равной 4d. Это же расстояние между осями гвоздей для элементов, не пробиваемых насквозь гвоздями, должно быть равно или больше 15d.

Расстояние между осями гвоздей (поперек волокон) при условии прямой расстановки гвоздей должно быть 4d, а при забивании гвоздей в шахматном порядке или под углом меньшем 45° расстояние между продольными рядами гвоздей уменьшают до 3d.

Расстояние от продольной кромки элемента до крайнего гвоздя должно быть не менее 4d. Диаметр гвоздей не должен быть больше 0,25 толщины наиболее тонкой пробиваемой доски.

Забивать гвозди в деревянные конструкции следует по шаблону, кондуктору, в которых места забивания гвоздей должны точно соответствовать чертежам. Шаблоны изготовляют из фанеры или кровельной стали.

В конструкциях, в которых гвозди работают на выдергивание, длина защемленной части гвоздя должна быть не менее двух толщин пробиваемого деревянного элемента и не менее 10 диаметров гвоздя.

При встречном забивании гвозди не должны пробивать насквозь все доски (паркет). При сквозном забивании концы гвоздей следует загнуть поперек волокон. Допускаемое отклонение в расстоянии между центрами гвоздей с той стороны, с которой их забивают, составляет ±2 мм.

Если при забивании гвоздь изогнулся, его необходимо выдернуть и заменить новым. Забивать гвозди в мерзлую и сырую древесину не рекомендуется, так как они коррозируют (ржавеют), что снижает прочность соединения. Гвозди надо забивать в здоровую часть древесины. Не следует забивать их в сучки и трещины.

При креплении наличников, плинтусов, досок пола головки гвоздей утапливают и перед окраской шпаклюют для укрытия возможных вмятин.

Шурупы в столярных изделиях используют для крепления нащельников, приборов – петель, ручек, заверток, замков и т. п. При этом преимущественно используют шурупы с потайной головкой. Соединения на шурупах применяют при сборке встроенной мебели, когда соединяемые элементы трудно склеить, а также в том случае, когда отдельные элементы нужно сделать разборными (ремонт приборов, нательников, отливов и др.).

В древесину шуруп завертывают коловоротом с отверткой или электрошуруповертом, а не забивают. При забивании шурупа в древесину молотком винтовое соединение получается непрочным, так как сминается нарезка и нарушается древесина в месте прохождения шурупа. При этом соединение теряет до 40 % силы, удерживающей шуруп в древесине.

При завертывании шурупа в древесине образуется естественная гайка, благодаря чему соединяемые элементы прочно стягиваются.

Прочность соединения шурупами зависит от плотности древесины, размеров и количества шурупов, глубины их завертывания (завертывать шуруп надо до отказа), направления волокон.

В древесину твердых пород шурупы следует завертывать в заранее просверленные отверстия. Диаметр отверстия должен составлять 0,9 диаметра ненарезанной части шурупа, а длина отверстия – от 1/2 до 3/4 длины шурупа. При завертывании шурупов в древесину дуба во избежание коррозии их предварительно смазывают тавотом. Во влажную древесину шурупы завертывать не рекомендуется, так как они будут быстро коррозировать (ржаветь). При соединении строительных элементов шурупами расстояние между осями вдоль волокон должно составлять 10d, между осями поперек волокон и от продольной кромки – 5d (d – диаметр шурупа).

Основные требования к процессу склеивания. В столярном деле широко применяется свойство древесины хорошо склеиваться различными клеями. При этом прочность деталей увеличивается, коробление уменьшается, а древесина получает запас прочности больший, чем в массиве.

В основном процесс склеивания в столярном производстве проходит по следующей схеме: на плотно прифугованные поверхности наносят клей и под давлением сжимают эти поверхности. При высыхании клеевого раствора склеивание считается законченным.

На прочность склеивания влияет не только разновидность клеевого состава, но и его качество, правильность приготовления, режимы склеивания, влажность древесины, состояние воздуха в помещении, давление при склеивании, температура среды и т. д. Если под действием нагрузки произошло разрушение по клею, то прочность склеивания низкая, если по древесине – высокая.

Брак при склеивании должен быть исправлен, так как при наличии брака изделие или предмет может прийти в негодность. Дефекты образуются за счет неправильно приготовленного клеевого состава, а также в результате некачественной подготовки склеиваемых поверхностей, неравномерного нанесения клея, чрезмерного или недостаточного давления при запрессовке, несоблюдения температурного режима, повышенной влажности и запыленности помещения, в котором выполняют склеивание.

К процессу склеивания необходимо подходить со знанием дела и не торопясь. Брак легче предупредить, чем потом исправить. Небрежное отношение к технологии склеивания обрекает начинающего мастера на неудачу.

Подготовка древесины к склеиванию. Поверхности, подлежащие склеиванию, должны быть точно подогнаны. Особенно это касается открытых плоскостей, где поверхности прифуговываются или шлифуются. В мозаичных работах по дереву это особенно важно, так как в наборе применяется шпон разной толщины.

Склеиваемые поверхности должны быть сухими. Влажность древесины не должна превышать 12 %, а облицовочных материалов (строганного и лущеного шпона) – 8 %.

ДСП и фанеру перед склеиванием шлифуют крупнозернистой наждачной бумагой. Поверхность столярных плит должна быть без волнистости, которая является следствием коробления при хранении.

При подготовке деталей и плоскостей для склеивания применяют обезжиривание и обессмоливание, при необходимости заделывают торцевые поверхности. Для склеивания на глютиновом и казеиновом клеях применяют цинубление, что дает хорошее качество шва. В домашних условиях цинубление можно заменить шлифованием крупнозернистой наждачной бумагой. Если поверхность имеет вырывы, сколы, вмятины и другие дефекты, то ее шпатлюют. В конце подготовки с поверхности убирают пыль, желательно с помощью пылесоса или щетки. Руками убирать (смахивать или сдувать) пыль не рекомендуется.

После предварительной подготовки пропитка поверхности клеевым раствором будет качественнее, значит прочность сцепления между двумя соединяемыми поверхностями (адгезия) – выше. Кроме того, адгезия зависит и от состояния клеевого раствора: чем выше его концентрация, тем прочнее соединяются плоскости.

Характеристика клеев и режимы склеивания. Склеивание производят сразу после подготовки поверхности, так как с течением времени ее качество ухудшается: она покрывается пылью, подвергается короблению и т. п. Поэтому соблюдение правил подготовки поверхностей к склеиванию, а также режимов склеивания обеспечит получение клеевых соединений высокого качества.

Исходным материалом при склеивании деталей и заготовок является клей. Применяются природные (в основном животного происхождения) и синтетические клеи. В домашних условиях используются костный, рыбий и мездровый клеи, которые объединяются под названием коллагеновые, или глютиновые, а также казеиновый клей. Из синтетических клеев применяются ПВА, наиритовые (особенно удобны для облицовывания) и др. В мозаичном деле используются клеи «Киттификс», «Мекол», «Суперцемент», «Момент-1».

Костный и мездровый клеи приготовляют из костей и мездры животных. В продаже он бывает под названием «Клей костный», «Клей мездровый» и т. д. На качество склеивания глютиновым клеем влияет прежде всего его чистота: чем он светлее, тем лучше. Для приготовления клея используют его свойство переходить в жидкое состояние при невысокой температуре плавления: костный – при 30, мездровый – при 40 °C. Цвет плиток клея – от светло-желтого до темно-коричневого. Клей выпускают не только в плитках, но и в виде гранул размером 3–4 мм, что очень удобно, так как он быстрее растворяется.

Для приготовления раствора клея раздробленные плитки или гранулы складывают в чистую посуду и заливают водой комнатной температуры (на одну часть клея по массе две части воды) так, чтобы вода полностью покрывала клей. Когда клей разбухнет (через 6—12 ч), его разогревают до температуры 80 °C в емкости на водяной бане (рис. 57). Если клей разогревать на открытом огне, он будет пригорать и терять свои качества. Для приготовления мездрового клея требуется больше воды, чем для костного.

Рис. 57. Разогрев клея: 1 – емкость для клея; 2 – емкость для воды

Клеи наносят на плоскости соединяемых деталей при помощи лубяной кисти быстрым движением руки. При применении вязкого раствора клея или при недостаточно высокой температуре воздуха в помещении склеиваемые поверхности соединяют сразу после нанесения клея во избежание его преждевременного остывания (древесина хорошо впитывает горячий клей). При жидком клее и высокой температуре необходима выдержка.

При облицовочных работах склеиваемые поверхности выдерживают под давлением в течение 6–7 ч, при всех остальных работах – в течение 2 ч. Выдержка деталей после распрессовки – 48 ч. После этого детали и облицованные плоскости можно подвергать дальнейшей механической обработке.

Расход костного клея: для облицовочных работ – 450, для соединений в паз и гребень – 800, на гладкую фугу – 500–800 г/м². Мездрового клея расходуется в 1,5 раза меньше, чем костного.

При склеивании глютиновыми клеями необходимо соблюдать концентрацию и вязкость раствора. Для склеивания деталей концентрация раствора костного клея должна быть 45–50, мездрового – 35–40 %. Для облицовывания строганым шпоном приготовляют костный клей концентрацией 52–55, мездровый – 40–45 %. С увеличением концентрации клеевого раствора увеличивается и вязкость клея. А если его вязкость большая, то качество склеивания будет низким. Наиболее густой клеевой состав применяют при облицовывании шпоном, так как жидкий клей будет просачиваться сквозь шпон. Для крупнопористой древесины применяют клей средней вязкости и густой, для мелкопористой – жидкий.

Казеиновый клей приготовляют из молочного белка – казеина (обезжиренного творога), вводя в него добавки и растворяя в воде. Продают клей с примесями щелочей и антисептиков под названием «Клей казеиновый» в виде порошка.

Казеиновый клей приготовляют без подогрева, поскольку уже при 40 °C он становится непригоден – свертывается клеящее вещество (казеин). Приготовленнный клей долго хранить нельзя, а тем более под водой, так как он вбирает много воды, в результате чего ухудшаются его клеящие качества. Расход клея на 1 м² – 200–350 г сухого порошка или 400–700 г клеевой массы.

Для приготовления клеевого состава берут одну часть порошка по массе и смешивают с двумя частями воды при комнатной температуре до полного исчезновения комочков. Затем клею дают отстояться 20 мин. Перед употреблением с него надо снять пену. Пользоваться раствором можно в течение 5–7 ч.

Следует помнить, что при облицовывании такими породами, как дуб, каштан, красное дерево, орех и т. д., клей может вызвать изменение окраски древесины из-за наличия в этих породах достаточного количества дубильных веществ.

При склеивании древесины казеиновым клеем покрывают обе склеиваемые поверхности. Давление пресса не влияет на прочность склеивания, а только выдерживает поверхности в сжатом состоянии. Под прессом выдерживают в течение 8 ч, а после распрессовки – 24 ч. Казеиновый клей дает прочные соединения и не боится сырости.

Синтетические клеи широко применяются в столярном производстве, так как их соединения отличаются прочностью, водо-, тепло– и биостойкостью.

В домашних условиях с успехом используются следующие клеи: поливинилацетатные – ПВА, ПВА-А, ПВА-Б, ПВА-М, ЭПВА; эпоксидные – «Эпоксид-П», «Эпоксид-ПБ», ЭПО, ЭДП и др.; каучуковые – 88Н, 88НП, «Стилит»; нитроцеллюлозные – «Суперцемент», «Мекол», «Киттификс» и др.

Клеи бывают готовыми к употреблению (например, ПВА) и двухкомпонентными (эпоксидные).

Наиболее распространенным является клей ПВА, который клеит надежно, быстро и чисто. Применяют его обычно без разбавления водой, но тщательно перемешанным. Наносят клей ПВА на поверхности, слегка смоченные водой (для повышения адгезии), щетинной кистью. Режим склеивания: под прессом – 6 ч, выдержка после распрессовки – 8 ч. Полное время схватывания – 24 ч. Клеем ПВА можно склеивать не под прессом, а с помощью нагретого утюга через влажную ткань. Расход клея при холодном способе – 180–260, при горячем – 110–180 г/м².

Клеи на основе синтетических смол приготовляют по рецептам, которые приводятся на упаковке или в прилагаемой аннотации.

Столяры широко применяют клей НТ (наиритовый), который дает возможность облегчить процесс склеивания, так как при этом нет необходимости ни в запрессовке, ни в притирании. Схватывается он мгновенно и держит надежно. Наиритовый клей (белый или красноватый) представляет собой однородную сметанообразную массу со специфическим запахом. Долго хранить его не рекомендуется из-за постоянно протекающей полимеризации, в результате которой через 30–45 дней клей становится непригодным.

При наклеивании мозаичного набора клей наносят тонким слоем на чистую обезжиренную поверхность основы с помощью тампона из холстины и ваты. На мозаичный набор также наносят тонкий слой клея. Через 15 мин после нанесения к мозаичному набору прикладывают основу и поверхность слегка приглаживают колодочкой, на которую намотана ткань. Основу, на которую наклеивают шпон, можно подогреть электроутюгом, проводя им над слоем клея основы на расстоянии 10 мм. При этом следят, чтобы на клеевом слое не образовались пузырьки воздуха. При соприкосновении холодной и горячей поверхностей склеивание будет более надежным.

Наиритовый клей не проникает в поры древесины, вследствие чего клеевой шов несколько слабее, чем, например, при склеивании ПВА или эпоксидными клеями. Применять красноватый наиритовый клей в мозаичных работах не рекомендуется. Для этого следует использовать только белый клей.

Для подклеивания вставок в наборе вместо гуммированной ленты рекомендуется применять клей «Киттификс», который наносят на торцы гнезда или на края вставки. Он хорошо держит набор, не давая ему рассыпаться. Клей при застывании прозрачен; кристаллизируется под влиянием воздушной среды в течение 30–45 с. Удобен этот клей еще и тем, что при его применении процесс шлифования значительно упрощается (лицевую сторону набора слегка шлифуют наждачной бумагой № 15). При пользовании клеем тюбик постоянно следует держать закрытым, иначе клей загустеет и перекроет канал для выхода. Если нет клея «Киттификс», применяют «Мекол». Но время загустевания этого клея несколько продолжительнее, чем время кристаллизации «Киттификса».

Запрессовка и притирание склеенных поверхностей. При облицовывании изделий и наклеивании набора на поверхность применяют струбцины, клиновые или винтовые прессы, притиры и т. д.

В домашних условиях используют ручные механические прессы, изготовленные из металлических пластин или плотных пород дерева (дуба, бука). Пресс с хомутовыми струбцинами изготовляют с таким расчетом, чтобы им одновременно можно было зажать несколько деталей или мозаичных наборов. Размеры основания пресса зависят от размеров набора, подлежащего склеиванию, или детали. В одном случае удобным будет пресс с клиновым зажимом, в другом – на стяжных болтах.

Запрессовку мозаичного набора в хомутовых струбцинах или в металлическом прессе, состоящем из двух металлических пластин (верхней и нижней) и зажимных болтов с гайками, производят следующим образом. На основании (цулаге) размещают основу набора (по размерам цулага должна быть больше основы) с нанесенным клеем. На основу кладут набор, затем лист газеты для впитывания проступившего клея, резиновую прокладку для прижимания всех вставок набора и вторую цулагу. Сверху все прижимают или верхней металлической пластиной (если клеят в металлическом прессе), или хомутовыми струбцинами. Для каждого вида клея необходимо знать режим склеивания и неукоснительно его придерживаться. Отступление от соблюдения этого правила неизбежно приведет к браку при склеивании.

Кроме запрессовки, при помощи прессов и металлических струбцин, применяют притирание поверхности притиром, т. е. специальным молотком (рис. 58), состоящим из металлического основания и деревянной рукоятки. На подготовленную основу наносят столярный клей, после чего мозаичный набор кладут лицевой стороной к основе, а гуммированной лентой вверх. От центра сначала руками, а затем молотком (притиром) набор приглаживают к основе. Скопления клея (бугорки) выравнивают подогретым молотком, прогоняя лишний клей к краям набора. Заканчивают притирание, когда все вставки набора плотно приклеятся к основе. Притирание – трудоемкий процесс, требующий высокого мастерства столяра.

Рис. 58. Притирочный молоток (а) и направления движения его в процессе притирания (б)

Полезные замечания. При приготовлении столярного клея необходимо знать, что кипение клеевой массы снижает ее качество.

Универсальный клей можно получить из мелких кусков обычного линолеума. Для этого засыпьте в банку куски линолеума и залейте их ацетоном до полного покрытия. Крышка должна плотно прилегать к банке. После растворения линолеума клей будет готов к применению. Из такого клея можно приготовить отличную шпатлевку, если добавить просеянный и измельченный мел в соотношении 1:1. Шпатлевка пригодна для заделки щелей в древесине и на стенах.

Если под рукой нет клеевой ленты, ее можно изготовить самому. Для этого нанесите обычный столярный клей на тонкие полоски светлой бумаги шириной 10–20 мм. Хранить клеевую ленту следует в целлофановом мешке.

Замерзший клей ПВА выбрасывать не спешите. Дайте ему прогреться до комнатной температуры и тщательно перемешайте. После этого он будет готов к применению.

Для склеивания при облицовывании профильных деталей применяют сыпучие цулаги (рис. 59), представляющие собой мешки, наполовину наполненные нагретым мелким песком. К облицовываемой поверхности мешок прижимают струбцинами через продольные рейки, проложенные вдоль профильной поверхности по вершинам и впадинам.

Рис. 59. Склеивание при помощи сыпучих цулаг: 1 – изделие, подлежащее облицовыванию; 2 – облицовочный шпон; 3 – цулага; 4 – рейки

При облицовывании предметов мебели приходится соединять длинные и ровные листы шпона. Для прочного склеивания их можно применить обычный электрический утюг и прогладить им клеевую ленту, положенную на стык двух листов.

Рис. 60. Кулачковый зажим: 1 – кулачок; 2 – детали; 3 – упор; 4 – секции кулачка с различными радиусами закругления (38, 46, 52, 58, 66 мм); 5 – винт

Утюг применяют иногда при использовании клея ПВА. Им можно проглаживать листы облицовочного шпона, уложенные на клеевую поверхность основы. Движение утюга должно быть направлено от середины к концам листа. Выполнять приглаживание следует с легким, постепенно усиливающимся нажимом. Чтобы обеспечить плотное соединение при склеивании на гладкую фугу, следует применить кулачковый зажим (рис. 60), при помощи которого можно склеивать небольшие по длине и ширине детали. При подворачивании кулачка за рукоятку создается усилие сжатия в точке соприкосновения фигурной торцевой поверхности кулачка с торцом сжимаемой детали. Усилие зажима регулируется благодаря различным радиусам закругления кулачка. В нужном положении рукоятка фиксируется винтом. Для склеивания торцов деталей строганным шпоном рекомендуются приспособления (рис. 61), в которых облицовочный материал прижимается к основе при помощи клиньев.

Рис. 61. Приспособления для склеивания торцов: а – при помощи клиньев; б – при помощи зубчатой переставной колодки и клиньев; 1 – упор; 2 – деревянные или металлические прокладки; 3 – облицовочный материал; 4 – изделие; 5 – клинья; 6 – зубчатая колодка; 7 – переставной упор

За сравнительно короткое время можно изготовить несложное приспособление, которое заменит пресс (рис. 62). Состоит такое приспособление из зажимных брусков, которые удерживаются проволочными хомутами. Если для склеивания необходимо сжать какой-либо предмет, предварительно рассчитайте количество зажимных брусков и клиньев. Торцы клиньев обтяните жестью, для чего могут подойти обычные консервные банки.

Рис. 62. Приспособление для сжатия деталей: 1 – зажимные бруски; 2 – клин; 3 – металлические хомуты; 4 – детали

Если выступивший из-под шпона клей мешает движению притира, то осторожно удалите его излишки и это место присыпьте тальком.

Для склеивания древесины (в частности, деревянной посуды) можно приготовить клей, который не боится влажной среды. Для этого в 1 л воды растворите 100 г сухого желатина, добавьте туда 20–25 г двухромовокислого калия и хорошо перемешайте. От действия солнечного света такой клей становится нерастворимым в воде. На подлежащие склеиванию части изделия нанесите кистью тонкий слой клея и, соединив их, выставьте на несколько часов на солнце, пока клей не отвердеет. Вместо желатина можно употребить столярный клей. Для определения пригодности столярного клея несколько кусочков его опускают на сутки в холодную воду. Если за это время клей не растворится, а лишь разбухнет и приобретет киселеобразный вид с белесоватым оттенком, то он пригоден для работы. Клей плохого качества за сутки частично растворится в воде, а в середине каждого куска останется твердое неразбухшее зерно; цвет его будет буроватый.

При склеивании не следует употреблять большое количество клея, так как его излишек мешает плотному прижатию склеиваемых деталей.

Высокая густота клея не позволяет равномерно распределять его по склеиваемым поверхностям. Густой клей быстро схватывается, поэтому для нанесения его на поверхность требуется очень короткое время.

Слишком жидкий клей быстро впитывается порами древесины, поэтому поверхности могут не склеиться. Необходимо помнить, что твердые и плотные породы требуют для склеивания более жидкого клея, а рыхлые и мягкие – густого. Наиболее быстро впитывают клей торцы деталей, поэтому их следует покрывать густой клеевой массой или же наносить на них слой жидкого клея, после высыхания которого еще раз покрыть слоем клея нормальной густоты.

Трогать руками поверхности перед склеиванием не рекомендуется, так как тонкий слой жира, остающийся после этого на поверхности, будет мешать качественному склеиванию.

На поверхности следует наносить клей только равномерной консистенции без комков. В противном случае будут образовываться неприклеенные места, заполненные воздухом.

Клеевой массы желательно приготовить столько, чтобы употребить ее всю сразу, так как повторный подогрев клея снижает его качество.

Чтобы ударные части инструментов (молотков, топоров и др.) не спадали с рукояток во время работы, деревянные рукоятки склеивают с металлическими ударными частями эпоксидным клеем. Дело в том, что в обычном крепеже площадь соприкосновения металлической части и древесины составляет около 15 %, а эпоксидный клей заполняет все свободное пространство и прочно соединяет обе части инструмента.

Соединение поверхностей будет непрочным, если на стыковочном шве имеются следы старого клея, лака и других отделочных материалов. Клей ПВА и костный можно удалить с помощью воды при температуре 60–70 °C. Для этого мягкую ткань, смоченную такой водой, кладут на место с остатком клея. Через некоторое время клей легко снимется. Клей БФ-6 и казеиновый невозможно снять смывками и другими жидкими составами. Обычно для этого применяют грубое шлифование шкуркой или рашпилем.

Столярам приходится склеивать древесину с другими материалами – кожей, тканью, металлом и т. д. Для наклеивания на древесину металлов рекомендуется использовать клей «Момент-1», 88НП, Ж-3, «Феникс» и др. В основном это каучуковые клеи. Ткани с древесиной склеивают клеями «Дубок», «Уникум», ПВА.

Клеевой состав «Синтетический столярный» можно употреблять для облицовочных работ. Это двухкомпонентный клей, дающий бесцветный шов. Клеевой состав наносят на основу (но не на листы шпона), а облицовочный слой прижимают к ней грузом и так выдерживают в течение 1 ч.

Декоративные пленки из поливинилхлорида и слоистый бумажный декоративный пластик приклеивают к древесине клеем «Дубок» и каучуковым (время схватывания соответственно 12 и 24 ч).

Строительная система, состоящая из несущих и ограждающих или совмещенных конструкций, образующих наземный замкнутый объем, предназначенный для пребывания или проживания людей и для выполнения разных производственных процессов, называется зданием.

Строительная система, состоящая из несущих и иногда ограждающих конструкций, предназначенная для выполнения разных производственных процессов, а также хранения материалов, изделий, оборудования, перемещения грузов, называется сооружением.

Классификация зданий. По своему назначению здания подразделяются на жилые, общественные и производственные.

К жилым зданиям относятся квартирные дома для постоянного проживания людей и общежития для проживания в течение срока работы или учебы.

Общественные здания предназначены для социального обслуживания населения и размещения административных учреждений и общественных организаций.

Производственные здания служат для размещения промышленных и сельскохозяйственных производств и обеспечения необходимых условий для труда людей и эксплуатации технологического оборудования. К промышленным относятся здания заводов и фабрик, предприятий транспорта, энергетики и др.; к сельскохозяйственным – здания для содержания скота, птицы, овоще– и зернохранилища и др.

В зависимости от материала, из которого возведены стены, различают здания каменные, железобетонные, деревянные, причем деревянные здания по конструкции могут быть панельными, объемно-блочными, щитовыми, каркасными; брусчатыми и бревенчатыми, т. е. рублеными из бревен.

По виду, размерам материала и способу производства работ здания бывают из мелких штучных элементов (кирпичные) и из крупноразмерных элементов – крупноблочные, крупнопанельные.

В зависимости от числа этажей различают здания мало– и многоэтажные. К малоэтажным зданиям относятся дома высотой до трех этажей, к многоэтажным – высотой от четырех этажей и более.

Этажом называется часть здания по высоте, ограниченная полом и перекрытием или покрытием. Этаж с отметкой пола помещения не ниже планировочной отметки (тротуара, отмостки) называют надземным. Этаж с отметкой пола ниже планировочной отметки (тротуара, отмостки), но не более чем на половину высоты расположенных в нем помещений, называют цокольным. В том случае, когда пол находится ниже отмостки более чем на половину высоты расположенных в нем помещений, этаж называют подвальным. Мансардный этаж предназначен для размещения помещений внутри свободной части чердака с утеплением ограждающих конструкций (стен, перекрытий, крыши).

Здания должны соответствовать своему назначению, создавать хорошие условия для проживания и работы в них, быть прочными, долговечными, безопасными в пожарном отношении и удовлетворять санитарно-техническим требованиям.

Конструкции стен, перекрытий должны соответствовать теплотехническим, звукоизоляционным и другим требованиям.

Капитальность зданий характеризуется классами долговечности и огнестойкости. Долговечность зданий определяется сроком службы основных конструктивных элементов.

По долговечности здания разделяют на четыре класса: к первому классу относят здания со сроком службы более 100 лет, ко второму – со сроком службы более 50 лет, к третьему – более 20 лет, к четвертому – до 20 лет.

Класс долговечности здания обеспечивается применением материалов, имеющих необходимую морозо-, влаго– и биостойкость, стойкость против коррозии и высокой температуры.

Огнестойкость характеризуется способностью строительных элементов и конструкций сохранять несущую способность, а также сопротивляться распространению огня.

По степени огнестойкости строительные материалы и конструкции делятся на три группы: несгораемые, когда под воздействием огня или высокой температуры конструкции не воспламеняются, не тлеют и не обугливаются (кирпич, бетон, железобетон); трудносгораемые, когда под воздействием огня или высокой температуры воспламеняются или тлеют, либо обугливаются и продолжают гореть или тлеть, или обугливаются при наличии источника зажигания, а после его удаления горение или тление прекращается (фибролит, древесина, обработанная антипиренами); сгораемые, когда конструкция под воздействием огня или высокой температуры воспламеняются или тлеют, либо обугливаются и продолжают гореть, тлеть или обугливаться после удаления источника зажигания.

Основные элементы зданий. Здания состоят из следующих основных частей: фундамента, стен, перекрытий, перегородок, лестниц, крыши, окон, дверей и др.

Фундамент – нижняя часть здания, воспринимающая нагрузку от здания и передающая ее на грунт (основание). Фундаменты должны быть долговечными, прочными, морозостойкими, устойчивыми на опрокидывание и против действия агрессивных и грунтовых вод. Верхнюю поверхность фундамента, на которую опирается здание, называют обрезом. Плоскость, которой фундамент опирается на грунт, называют подошвой.

Фундаменты бывают деревянные, бутовые, бутобетонные, бетонные, железобетонные.

По конструкциям различают фундаменты ленточные, столбчатые и свайные. Для малоэтажных домов, в том числе одноэтажных, фундаменты делают ленточные из бутового камня.

Стены – части зданий, ограждающие помещения от внешней среды. В ряде случаев стены воспринимают нагрузку от перекрытий и выше расположенных частей здания и передают ее фундаменту. Стены, воспринимающие нагрузку собственной массы и массы других частей здания, называют несущими, а стены, несущие нагрузку только собственной массы и действия ветра, – самонесущими. Стены, которые только ограждают помещения зданий от внешнего пространства и передают собственную массу в пределах каждого этажа на другие несущие конструкции здания, называют ненесущими.

Если стеновые панели прикреплены к каркасу или поперечным стенам здания так, что каждая верхняя панель не опирается на нижележащую, стены называются навесными.

Перекрытия выполняют несущие и ограждающие функции. Перекрытия, отделяющие нижний этаж от подвала, называют цокольными, а разделяющие смежные по высоте этажи – междуэтажными. Перекрытие, расположенное над верхним этажом здания, называют чердачным. Перекрытия должны быть прочными, жесткими, достаточно огнестойкими, легко собираться, иметь необходимую тепло– и звукоизоляцию. По конструкции перекрытия бывают панельные и балочные.

Перегородки являются ограждающей конструкцией и предназначены для разделения внутреннего пространства зданий на отдельные помещения. По назначению перегородки различают межкомнатные, межквартирные, для санитарно-технических узлов и др. Перегородки делают из кирпича, легкого бетона, гипсобетонных плит, древесины. Они должны обладать необходимыми звукоизоляционными свойствами.

Полы в зданиях делают цементные, керамические из плиток, линолеумные, дощатые и паркетные. Керамические полы из плиток и цементные устраивают на лестничных площадках, площадках у входа в здание, в санитарно-технических узлах, вестибюлях и т. п. Паркетные полы делают в жилых и общественных зданиях. Дощатые полы устраивают почти повсеместно.

Лестницы служат для сообщения между этажами. Их делают деревянными, железобетонными и реже металлическими. Лестницы бывают одно-, двух– и трехмаршевые. В конце маршей устраивают лестничные площадки.

Крыша – несущая и ограждающая часть здания, защищающая его от атмосферных осадков и служащая для их отвода за его пределы. Ограждающая часть состоит из кровли (верхней водонепроницаемой части крыши) и основания под кровлю. Несущая часть крыши включает стропила, деревянные фермы, арки. По конструкции крыши бывают одно– и двускатные, чердачные, бесчердачные – совмещенные. Чердачная крыша состоит из стропильной системы, обрешетки или сплошного или разреженного настила, кровли. Совмещенными крышами называют такие конструкции, у которых верхняя часть служит кровлей, а нижняя – потолком. Для вентиляции чердачного помещения устраивают слуховые окна. Крыши бывают плоские и скатные: к плоским относятся крыши без уклона или с уклоном до 2,5 %, к скатным – с уклоном более 2,5 %. Крыши различают утепленные и холодные.

Крыша состоит из следующих элементов: несущих конструкций, теплоизоляции, пароизоляции, стяжек и кровли. Несущие элементы крыши – стропила, фермы, прогоны, панели и др. Теплоизоляция предназначена для защиты зданий от холода и перегрева солнцем. Пароизоляция защищает утеплитель от увлажнения, проникающих из помещения водяных паров.

Кровля – верхний гидроизоляционный слой крыши. Она бывает рулонная или из штучных материалов (асбестоцементных листов, плиток, черепицы), металлическая и др.

Окна предназначены для естественного освещения и проветривания помещения. Они бывают одно-, двух– и трехстворчатые. Оконные блоки по конструкции бывают спаренные, раздельные и раздельно-спаренные.

Двери служат для связи помещений между собой, выхода из помещений на лестничную клетку и на улицу. Двери бывают одно– и двупольные. По конструкции различают двери щитовые и рамочные (филенчатые). Архитектурно-конструктивные элементы зданий приведены на рис. 63.

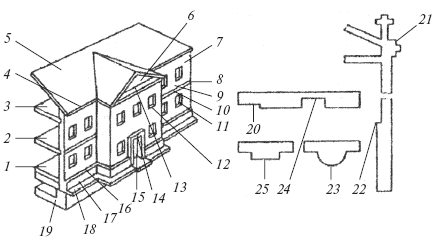

Рис. 63. Архитектурно-конструктивные элементы зданий: 1 – цокольное перекрытие; 2 – междуэтажное перекрытие; 3 – чердачное перекрытие; 4 – главный карниз; 5 – крыша; 6 – фронтон; 7 – угловой простенок; 8 – карниз (промежуточный); 9 – рядовой простенок; 10 – перемычка; 11 – оконный проем; 12 – подоконный пояс; 13 – карниз фронтона (горизонтальный); 14 – сандрик; 15 – дверной проем; 16 – кордон (верхняя граница цоколя); 17 – цоколь; 18 – отмостка; 19 – подвал; 20 – раскреповка; 21– парапет; 22 – обрез стены; 23 – полуколонна; 24 – ниша; 25 – пилястра

Общестроительные работы. При строительстве зданий выполняют подготовительные, земляные, каменные, бетонные и железобетонные, плотничные, столярные, кровельные, отделочные, санитарно-технические работы.

Подготовительные работы предусматривают устройство территории, подлежащей застройке, и состоят из работ по ограждению территории, устройству электросетей, освещения, сносу старых зданий, прокладке подземных коммуникаций, водостоков, разбивке осей здания и др.

Земляные работы включают в себя рытье ям, котлованов и траншей под отдельные опоры, ленточные фундаменты и подвалы, рыхление грунта, планировку площадок, вскрышные работы. Земляные работы выполняют вручную (при малых объемах) и механизированным способом с применением экскаваторов, бульдозеров и других машин.

Каменные работы – возведение каменных конструкций фундаментов, стен, опор из штучных камней и блоков.

Бетонные и железобетонные работы – работы, выполняемые при возведении бетонных и железобетонных конструкций: приготовление бетонной смеси, транспортирование и укладывание ее в форму (опалубку); создание условий, необходимых для твердения бетона. Этот вид работ включает в себя опалубочные (устройство опалубки) и арматурные (установка арматурных каркасов) работы.

Плотничные работы заключаются в возведении деревянных домов, устройстве перегородок, полов, перекрытий, стропил, ферм, балок, лесов, опалубки и т. п.

Столярные работы предусматривают изготовление и монтаж оконных и дверных блоков, панелей, встроенной мебели, настилку паркета и т. п.

Кровельные работы – это работы, выполняемые при устройстве покрытия крыш, водосточных желобов и т. п. Для покрытия крыши применяют асбестоцементные плоские и волнистые листы, черепицу, кровельную сталь, толь, рубероид.

К отделочным относятся работы по внутренней и наружной отделке зданий и помещений: штукатурные, малярные, обойные, облицовочные и др., а также работы по покрытию полов линолеумом, плитками и т. п. Глазурованными плитками облицовывают в основном санитарно-технические узлы, кухни. Керамические плитки крепят к поверхности на цементном растворе.

Малярные работы заключаются в окраске стен, потолков, окон, дверей клеевыми, эмульсионными, масляными и эмалевыми красками, лаками.

Санитарно-технические работы состоят из монтажа водопровода для холодной и горячей воды, устройства санитарно-технических узлов, туалетной комнаты, установки отопительной, вентиляционной систем и газовой сети, устройства канализации и кондиционирования.

Монтаж конструкций представляет собой механизированный процесс сборки здания или сооружения из готовых элементов. Монтаж зданий или сооружений состоит из следующих процессов: доставки на стройку и разгрузки элементов, конструкций, укрупнительной сборки, подачи конструкций к месту установки, подготовки сборных элементов конструкций к подъему, строповки, оттягивания при подъеме и заводке конструкций, установки в проектное положение, временного закрепления, выверки, расстроповки и окончательного закрепления. Монтаж зданий и сооружений может производиться из сборных бетонных, железобетонных, деревянных, металлических и других конструкций.

Складирование материалов, изделий, конструкций ведется на специальной площадке, расположенной вблизи от возводимого объекта. Деревянные конструкции следует хранить в условиях, исключающих воздействие на них атмосферных осадков, прямых солнечных лучей и грунтовых вод.

Деревянные конструкции на строительство поступают в виде готовых элементов – арок, полуферм, ферм, прогонов, балок, щитов перегородок, оконных и дверных блоков, готовых к монтажу. Деревянные конструкции и изделия на строительстве принимают по паспорту, спецификации и путем внешнего осмотра. При приемке проверяют соответствие требованиям проекта, точность выполнения деталей, соединений, сборочных единиц и т. п.

На строительство поступают в основном готовые оконные и дверные блоки, однако столяры иногда выполняют следующие работы: собирают из элементов оконные и дверные блоки, монтируют встроенные шкафы, устанавливают подоконные доски, перегородки, тамбуры; плотники собирают фермы, элементы крыш, перекрытий, дома деревянные, настилают дощатые полы и т. п.; паркетчики настилают паркетный пол, а стекольщики остекляют окна и двери.

Деревянные конструкции принимают путем внешнего осмотра, проверки размеров. Размеры конструкций должны соответствовать размерам, приведенным в рабочих чертежах с учетом допускаемых отклонений. При приемке оконных и дверных блоков проверяют правильность их установки, конопатки, навески переплетов, полотен дверей и установки наличников.

При приемке паркетных покрытий проверяют прочность крепления к основанию, горизонтальность, плотность соединения элементов покрытия.

Всякое здание, сооружение должны возводиться на основе разработанной технической документации. Основным направлением в проектировании должна быть типизация проектных решений на основе унификации объемно-планировочных, конструктивных и технологических решений узлов, конструкций, изделий с широким применением типовых проектов.

Проектирование предприятий, зданий и сооружений ведется: в одну стадию – рабочий проект со сводным сметным расчетом стоимости (для предприятий, зданий и сооружений, строительство которых будет проводиться по типовым и повторно применяемым проектам, а также для технически несложных объектов); в две стадии – проект со сводным сметным расчетом стоимости и рабочая документация со сметами (для других объектов строительства, в том числе крупных и сложных).

Основное направление в проектировании – типизация проектных решений на основе унификации объемно-планировочных, конструктивных и технологических решений узлов, конструкций, изделий с широким применением типовых проектов.

При проектировании предприятий, зданий и сооружений необходимо учитывать достижения науки и техники и передовой отечественный и зарубежный опыт, применять индустриальные методы строительства и эффективные формы его организации, обеспечивающие повышение производительности.

Рабочий проект на строительство предприятия, здания и сооружения должен состоять из следующих разделов: общей пояснительной записки и чертежей, куда входит ситуационный план размещения предприятия, здания, сооружения с указанием в нем внешних коммуникаций, инженерных сетей и т. п.; генерального плана; общей структурной схемы управления предприятия; плана земельного участка с нанесением на нем объектов, инженерных сетей и коммуникаций; перечня (таблицы) зданий и сооружений, подлежащих строительству по типовым проектам или по повторно применяемым проектам; сметной документации; паспорта рабочего проекта. Кроме того, дается следующая техническая документация: принципиальная схема технологического процесса, планировка основного оборудования и транспортных средств, планы и фасады индивидуальных зданий и сооружений и т. п.

Рабочая документация включает рабочие чертежи, разработанные в соответствии с требованиями государственных стандартов, содержащие чертежи, предназначенные для производства строительно-монтажных работ; чертежи (планы и разрезы) установки технологического, транспортного, энергетического и другого оборудования; чертежи (планы и разрезы, профили трасс, схемы) сетей и устройства тепло-, газо-, электроснабжения, электрооборудования и т. п.; чертежи элементов строительных конструкций (при отсутствии типовых) и др.

Работы на строительной площадке выполняются на основе проекта организации строительства (ПОС) и проекта производства работ (ППР).

ПОС – составная часть проекта, определяющая продолжительность и промежуточные сроки строительства, распределение капитальных вложений и объемов строительно-монтажных работ по объектам, материально-технические и трудовые ресурсы и источники их покрытия. ПОС разрабатывается проектной организацией, в нем даются основные методы выполнения строительно-монтажных работ и структура управления строительством объекта.

ППР разрабатывается строительной или специальной организацией и составляется на основе проекта и ПОС. При разработке ППР уточняются сроки строительства объектов, устанавливается очередность строительно-монтажных работ, определяются способы производства работ, составляются графики поставки материалов, изделий и конструкций, уточняется потребность в строительных механизмах, автотранспорте и рабочей силе, разрабатываются способы внедрения бригадного подряда. Технологические карты представляют собой документ, в котором заранее даются решения по видам работ (земляным, каменным, плотничным, конструктивным элементам и др.). В карте приводятся характеристика выполняемого вида работ, технология строительных работ и методы их выполнения, применяемые материалы, инструмент, оборудование, технико-экономические показатели, в том числе затраты труда.

При строительстве зданий и сооружений из монолитного бетона и железобетона применяют опалубку. Опалубка представляет собой формы, в которые укладывают арматуру и бетонную смесь либо одну бетонную смесь с целью получения требуемых строительных конструкций. Формы и внутренние размеры опалубки должны соответствовать заданным по проекту размерам и форме железобетонных и бетонных конструкций.

Опалубка должна иметь точные размеры в соответствии с рабочими чертежами, быть прочной, жесткой. Она не должна деформироваться под воздействием технологических нагрузок и препятствовать удобству установки арматуры и уплотнению бетонной смеси. По своей конструкции опалубка должна обеспечить соблюдение геометрических размеров бетонируемых элементов, необходимые быстрый монтаж и демонтаж, удобство ремонта и замены негодных элементов, минимальное сцепление с бетоном. Греющая опалубка (термореактивная) должна обеспечивать равномерную температуру на палубе-щите, причем температурные перепады не должны превышать 5 °C. Применяют ее в основном в зимнее время и для ускорения схватывания бетона в летнее время.

Опалубка не должна иметь отверстий и щелей, а при заполнении бетонной смесью – пропускать цементное молоко.

Деревянная опалубка может быть использована для бетонирования до 30 раз. Повторное использование опалубки называют оборотом.

Рекомендуется применять инвентарную опалубку, которая легко собирается и разбирается. Разбирать опалубку нужно аккуратно, чтобы не поломать и не испортить доски, щиты.

Применение инвентарной опалубки в виде щитов повышает ее оборачиваемость. Инвентарная опалубка имеет унифицированные размеры, поэтому ее можно использовать для бетонирования различных строительных конструкций, имеющих размеры, которые соответствуют основному модулю.

Стяжные болты, тяжи и другие элементы крепления должны быть инвентарными, легко устанавливаться и сниматься. Для увеличения оборачиваемости инвентарной опалубки, а также получения пос ле бетонирования более гладкой поверхности опалубку обтягивают полиэтиленовой пленкой, которую крепят прижимными брусками либо приклеивают к поверхности палубы-щита. Пленка имеет гладкую поверхность, водонепроницаема, сцепление ее с бетоном практически незначительно. При аккуратной разборке опалубки пленка почти не получает повреждений.

Виды опалубки. В зависимости от конструкции возводимых зданий применяют различные виды опалубки. Разборно-переставную мелкощитовую инвентарную унифицированную опалубку применяют для бетонирования разнотипных монолитных конструкций, в том числе криволинейного очертания. Разборно-переставную крупнощитовую опалубку используют при возведении крупноразмерных массивных конструкций, стен; горизонтально-скользящую (катучую) – при устройстве тоннелей, коллекторов, водоводов и т. п.; объемно-переставную – при возведении жилых и общественных зданий.

Наиболее часто используют деревянную разборно-переставную опалубку, состоящую из отдельных унифицированных щитов (рис. 64) и поддерживающих их ребер, схваток, стяжек. В некоторых случаях опалубку поддерживают леса, состоящие из стоек, раскосов и т. п.

Рис. 64. Унифицированные щиты деревянной разборно-переставной опалубки: а – для фундаментов, стен, колонн, плит, перекрытий; б – для ленточных фундаментов, балок, прогонов и ригелей рам; 1 – палуба; 2 – сшивная планка

Материал для опалубки. Влажность древесины для изготовления поддерживающих элементов (стойки и т. п.) должна быть не более 22 %, а для палубы – не более 18 %. Для изготовления поддерживающих элементов опалубки разрешается применять круглые лесоматериалы и пиломатериалы хвойных пород не ниже второго сорта, для изготовления палубы – пиломатериалы второго сорта хвойных и лиственных пород.

Щиты допускается изготовлять из древесноволокнистых плит, бакелированной фанеры и фанеры марки ФСФ, защищенных водостойким покрытием.

Доски опалубки, непосредственно прилегающие к бетону, должны иметь гладкую поверхность и ширину до 150 мм, а доски горизонтально-скользящей опалубки – ширину не более 120 мм. Более широкие доски не применяются, так как они коробятся.

Сучки загнившие, гнилые, табачные, червоточина недопустимы, поскольку уменьшают прочность. Доски с гнилью, нарушающей прочность древесины, также не следует применять. Выпадающие сучки заделывают пробками на водостойком клее.

Скрепляют деревянные части опалубки гвоздями диаметром 2–6 мм и длиной 50—150 мм, стальными болтами, изготовленными из стали диаметром 12–19 мм, длиной 250–300 мм, а также проволокой диаметром 3–4 мм. Элементы опалубки изготовляют в специальных цехах, оснащенных необходимым оборудованием. Крупнопанельные и мелкие щиты собирают на верстаках из пиломатериалов, прирезанных на круглопильных станках или электропилами.

Крупнопанельные щиты собирают на верстаках (рис. 65), на которых расположены упоры для схваток и для досок палубы, а также гнезда для ребер и для схваток. На этом верстаке щиты собирают из заранее изготовленных досок и брусков. После сборки на поверхности щитов размечают и сверлят отверстия для болтов.

Рис. 65. Верстак для изготовления крупнопанельных щитов: 1 – упор для схваток; 2 – упор для досок палубы; 3 – гнезда для ребер; 4 – гнезда для схваток; 5 – упор для ребер и досок палубы; 6 – длина щита; 7 – расстояние между осями схваток.

Мелкие щиты собирают на верстаке (рис. 66) в шаблонах. Сплачивать щиты нужно прочно. Лицевая сторона щитов, примыкающая к бетону, должна быть обработана и не иметь заколов. Сшивные планки прибивают к доскам гвоздями, причем гвозди должны быть хорошо загнуты и утоплены в древесину. Хомуты для опалубки колонн, рамок под опалубку колонн собирают из заранее изготовленных деталей.

Рис. 66. Верстак для изготовления мелких щитов разборно-переставной опалубки: а – схема верстака; б – способ забивки гвоздей; в – съемное гнездо конструкции Н. П. Гахова; 1 – упорный брусок для торцов досок щита; 2 – стальная полоса для загибания гвоздей; 3 – упорная линейка (рейка) для сшивных планок; 4 – крышка; 5 – рейки; 6 – упорный брусок для досок щита; 7 – гвозди; 8 – доски щита; 9 – сшивная планка

Рис. 67. Поэтажные леса для поддержания опалубки: 1 – бетонируемое перекрытие; 2 – стойки; 3 – раскосы (расшивины); 4 – лаги под стойки; 5 – забетонированное перекрытие; 6 – подкладка для передачи нагрузки на стойки нижерасположенного этажа

Леса для поддержания опалубки. Для поддержания опалубки железобетонных перекрытий и других строительных конструкций применяют поэтажные леса высотой до 6 м и стоечные высотой более 6 м. Поэтажные леса (рис. 67) представляют собой конструкцию, собранную из стоек и раскосов. Стойки устанавливают на лаги, укладываемые на основание (забетонированное перекрытие). Для большей устойчивости стойки крепят раскосами. В разных этажах стойки располагаются на одной вертикальной оси. Это необходимо для того, чтобы нагрузки с верхнего этажа равномерно передавались на стойки нижнего этажа. Лаги под стойки должны быть расположены строго горизонтально.

Поэтажные леса собирают, как правило, из стоек постоянной высоты, изготовленных из брусьев или круглого леса. Заменять брусья досками, даже сколоченными, не допускается. Стойки, имеющие высоту от 3 до 6 м, расшивают одну с другой раскосами в двух взаимно перпендикулярных направлениях, причем нижние раскосы делают на расстоянии не менее 1,8 м от пола, а верхние – на расстоянии 1,6 м от низа опалубки. Верхние раскосы обычно используют в виде опор для подмостей при распалубливании. Кроме этого, делают диагональные раскосы через один или два ряда стоек.

Для изготовления стоек стоечных лесов применяют круглый лес диаметром до 160 мм или брусья сечением 130?130 мм. По длине круглый лес наращивают врубкой в полдерева и скрепляют проволочной скруткой или стальным хомутом. При установке стоек на место необходимо следить за тем, чтобы стыки соединений стоек располагались по высоте вразбежку.

Стоечные леса крепят в двух взаимно перпендикулярных направлениях раскосами, которые придают устойчивость лесам и одновременно служат опорой для подмостей при производстве опалубочных и бетонных работ. Раскосы, предназначенные для поддержания подмостей, делают из досок сечением 40?120 или 40?150 мм, врубают в стойку и крепят гвоздями (3 шт.) или болтами. Диагональные раскосы делают из досок 25?120–150 мм.

В зависимости от конструктивных решений различают дома бревенчатые (рубленые), брусчатые, каркасные, панельные, летние садовые домики, инвентарные здания и со стенами из местных материалов.

Бревенчатые (рубленые) дома представляют собой конструкцию, в которой стены собирают из окоренных бревен (круглого леса). Применяют их в основном в лесоизбыточных районах.

Брусчатые дома изготовляют из деревянных брусьев сечением 150?150 и 150?180 мм. Размер (сечение) брусьев зависит от температуры наружного воздуха. Дома этой конструкции трудоемки в сборке и требуют большого расхода древесины (0,8 м³ на 1 м² жилой площади). Ввиду большого количества швов в местах соединения брусьев дома воздухопроницаемы; швы нужно после осадки конопатить.

Каркасные дома наиболее экономичны. Основной конструкцией является каркас из брусков сечением 50?80—100 мм, обшитый с двух сторон досками, плитными материалами и др. Пространство между обшивками заполняют утеплителем: минераловатными, фиброцементными, мягкими древесноволокнистыми плитами. Жесткость каркаса обеспечивается междуэтажными, чердачными перекрытиями, диагональной наружной обшивкой. Дома собирают без врубки на гвоздях. Они почти не имеют осадки. В связи с большой трудоемкостью работ на стройке такие дома широкого применения не получили.

Деревянные панельные дома обладают более совершенной конструкцией. Основной несущий и ограждающий элемент – панель. Дома собирают из мелких панелей размером 1,2?2,7 м и крупных панелей, равных по размерам стене дома или комнаты. В этих домах перекрытия могут быть панельными либо балочными с щитами перекрытий. Дома этой конструкции легко собираются и имеют сравнительно небольшое количество швов (стыков).

Домики летние садовые в зависимости от конструктивного решения подразделяются на панельные (щитовые), каркасные и со стенами из местных материалов. В зависимости от температурного режима эксплуатации летние домики бывают отапливаемые и не отапливаемые. Изготовляют комплекты домиков из древесины хвойных и лиственных пород (не более 30 % всех деталей). Конструктивные решения летних домиков аналогичны решениям домов заводского изготовления. Летние домики выпускаются промышленностью комплектно (все деревянные детали и изделия) и дополнительно комплектуются при наличии необходимыми строительными и монтажными материалами. Выпускаются домики одно-, двух– и трехкомнатные.

Инвентарные здания контейнерного типа собираются из объемных блоков, имеющих полную заводскую готовность. Площадь блока 18 м², высота 3 м. Каждый блок представляет собой законченную строительную конструкцию в виде комнаты. Дом из контейнеров комплектуют из объемных блоков, отдельных доборных элементов: вставок, фундаментов, оснований под блоки с цоколем, крыш, крылец и др. Размеры контейнеров для жилых зданий делают обычно одинакового размера.

Стены контейнера собирают из трехслойных деревянных панелей. Панель блока представляет собой деревянный каркас, облицованный с обеих сторон плитными материалами (ДВП, фанера). В качестве утеплителя в панелях применяют минеральные плиты или фенольный пенопласт. Объемный блок состоит из цокольного перекрытия с опорной рамой, торцовых и продольных стен и чердачного перекрытия с жестким соединением элементов блока между собой шурупами, болтами, с укладкой в местах соединений уплотняющих прокладок. С фасада объемные блоки облицовывают деревянной обшивкой. Из блоков монтируют здания различной площади. Эти здания являются сборно-разборной конструкцией.

В домах со стенами из местных материалов (кирпича, самана, ракушечника и др.) многие конструктивные элементы изготовляют из древесины на домостроительных предприятиях.

Деревянный дом заводского изготовления собирают из пиленых и фрезерованных деталей и изделий, изготовленных на домостроительных комбинатах.

К профильным деталям относятся доски для покрытия пола, карнизные доски, наличники, плинтусы, оконные сливы, подоконные доски, доски наружной обшивки и т. п.; к пиленым – лаги, обвязки, ветровые связи, прогоны, стойки, балки, брусья, обрешетки, черепные бруски и т. п.

Пиленые материалы изготовляют следующим образом: пиломатериалы раскраивают по длине и ширине на круглопильных станках, после чего на обзольной части снимают кору, затем их маркируют и упаковывают в пакеты. Детали, подлежащие биологической защите от гниения (лаги, обвязки), после раскроя и снятия остатков коры и луба антисептируют. Пиленые детали изготовляют преимущественно из древесины хвойных пород.

Качество древесины деталей и количество допускаемых дефектов должны соответствовать существующим нормативным документам.

Фрезерованные, профильные детали изготовляют в такой технологической последовательности: сушка пиломатериалов, раскрой пиломатериалов по длине и ширине, обработка с четырех сторон с созданием профиля, заделка дефектов, торцовка в размер, грунтование, маркирование, упаковка. Детали изготовляют из древесины хвойных и лиственных пород.

Детали и изделия домов изготовляют цельными или клееными по длине и сечению. Склеивание по сечению производят на гладкую фугу, а по длине – на зубчатый шип. Для склеивания применяются клеи не ниже средней водостойкости. Влажность деталей домов должна быть для клееных 12 ± 3 %, фрезерованных – не более 18 %, пиленых (нефрезерованных) – до 22 %. Для брусьев стен брусчатых домов влажность элементов должна быть согласована с потребителем.

Элементы домов – нижние обвязки, стойки, ригели под окнами наружных стен, нижний ряд брусьев стен, брусья под окнами, каркас панелей цокольного перекрытия, балки цокольного перекрытия, лаги, прогоны, прокладки под прогоны, ходовые доски и доски диагональной жесткости, щиты перегородок и другие должны подвергаться сплошной биозащитной обработке – антисептированию. Частичной биозащитной обработке подвергаются нижние пояса ферм и балки междуэтажного перекрытия в местах примыкания, подступеньки и косоуры в местах соприкасания с грунтом, бетоном и т. п.

На лицевых поверхностях деталей загнившие, гнилые, табачные и выпадающие сучки, крупная червоточина и кармашки шириной до 10 мм должны быть зашпатлеваны, а более 10 мм – заделаны пробками (планками) на клею.

Детали и изделия домов должны храниться в складском помещении или под навесом в транспортных пакетах или штабелях, рассортированными по маркам и сечениям.

К изделиям относятся панели, щиты стен, перекрытий, подкосы, стойки, стропила, окна, двери и др.

Панели стен изготовляют в заводских условиях. Особое внимание следует обращать на получение панелей точных габаритных размеров, так как иначе трудно будет собрать дом. Утеплитель (теплоизоляционные плиты из минеральной ваты) должен быть точно прирезан и уложен в панель так, чтобы между ним и брусками каркаса (рамки) не было зазоров. Для предотвращения проникновения паров из помещений в панели со стороны, обращенной внутрь помещения, прокладывают пароизолятор – пергамин или полиэтиленовую пленку.

С наружной стороны панели под наружную обшивку прокладывают слой плотной бумаги, предохраняющий стену от продувания. На схеме показано, что панели с обеих сторон облицовываются фанерой. Вместо фанеры для облицовывания панели с наружной стороны можно применить дощатую обшивку или цементностружечные плиты, а с внутренней – склеенную твердую древесноволокнистую плиту (два слоя по 4 мм). Крепят обшивку и плиту к каркасу гвоздями.

Перегородки межкомнатные в малоэтажных жилых и общественных зданиях делают деревянными из щитов. Щит представляет собой трехслойную конструкцию, состоящую из двух наружных обшивок с прокладкой между ними поперечных планок. Собирают щиты на гвоздях.

Применяют также индустриальные перегородки, представляющие собой деревянный каркас, обшитый гипсокартонными листами. В зависимости от условий эксплуатации между гипсокартонными листами устанавливают минераловатные плиты, улучшающие звукоизоляцию. Плиты крепят мастикой КН-3.

Кроме щитовых, в домах заводского изготовления применяют панельные перегородки, представляющие собой деревянный каркас, облицованный с обеих сторон твердой древесноволокнистой плитой толщиной 6–8 мм. В целях повышения звукоизоляции внутреннее пространство панели заполняют минераловатными или мягкими древесноволокнистыми плитами.

Перекрытия состоят из балок, щитов, подшивных потолков, полов, утеплителя и др. Балки – основная несущая конструкция, предназначенная для устройства чердачных, междуэтажных и цокольных перекрытий в одно-, двухэтажных жилых и одноэтажных общественных зданиях.

Балки могут изготовляться из цельной либо из клееной древесины. В зависимости от числа черепных брусков они подразделяются на следующие типы: БЦ0 – из цельной древесины без черепных брусков; БЦ1 – из цельной древесины с одним черепным бруском; БЦ2 – из цельной древесины с двумя черепными брусками; БК0 – из клееной древесины без черепных брусков; БК1 – из клееной древесины с одним черепным бруском; БК2 – из клееной древесины с двумя черепными брусками.

В зависимости от защитной обработки балки подразделяют на два вида: с защитой от биоразрушения (антисептирование) и с защитой от биоразрушения и возгорания.

Балки выпускают длиной 2990–4590 мм, высотой 150, 175, 180 мм, шириной: БЦ0, БК0 – 50 ± 2 мм; БЦ1, БК1 – 90 ± 4 мм; БЦ2, БК2 – 130 ± 6 мм.

Балки изготовляют из пиломатериалов хвойных пород, а черепные бруски – из древесины хвойных и лиственных пород (осины, ольхи).

Основные требования к качеству древесины состоят в следующем: сквозные трещины, выходящие в торец, допускаются длиной до 10 мм, на пластях и кромках допускаются трещины глубиной до 12 мм и суммарной длиной не более 1/3 длины балки; трещины в черепных брусках, не выходящие в торец, допускаются длиной до 100 мм. Сучки гнилые, табачные, загнившие, несросшиеся, находящиеся на кромках, не допускаются. Влажность исходного материала для изготовления балок из цельной древесины должна быть до 20 %, а клееных балок – 12 ± 3 %.

Балки БЦ изготовляют следующим образом: пиломатериал нужной толщины, а по возможности и ширины подбирают на складе, затем он поступает в цех. Необрезной пиломатериал раскраивают на круглопильных станках по длине и ширине с удалением дефектов (пороков) и направляют для сколотки (сборки). Собирают балки в шаблоне. Обрезной пиломатериал торцуют на требуемый размер и также отправляют на сколотку. Черепные бруски, предназначенные для опирания на них щитов перекрытий, также получают путем раскроя пиломатериалов по длине и ширине.

Черепные бруски крепят к балкам гвоздями размером 4?100 мм с шагом 200 мм, причем крайний гвоздь на черепном бруске должен забиваться не ближе 95 мм от торца черепного бруска. Отклонения расстояний между гвоздями по длине балок должны быть не более ±10 мм, а между гвоздями и кромками черепных брусков – не более ±3 мм. При сборке нужно следить за тем, чтобы гвоздь, проходя через черепной брусок, попадал в древесину балки. Если гвоздь изогнулся, его необходимо выдернуть и забить новый. В сучки гвозди забивать не следует – нужно отступить немного от этого места.

После сборки (сколотки) балки подвергают биологической защите, т. е. антисептируют и маркируют штампом из несмываемой краски. Хранят балки в штабелях на прокладках, разложив их по маркам.

Щиты перекрытий (рис. 68, а) укладывают в деревянных сборных перекрытиях между балками (рис. 68, б, в) на черепные бруски. Они представляют собой доски настила, скрепленные гвоздями с поперечными планками и подкладками. Щиты перекрытий изготовляют из древесины хвойных и лиственных пород (осины, липы, березы) влажностью до 22 %. Для изготовления щитов можно применять пиленые обрезные доски, очищенные от коры. Поперечные планки скрепляют с досками настила гвоздями, пробивая их насквозь и загибая поперек волокон древесины. Отклонения формы щитов не должны превышать от прямолинейности 4 мм/м, перпендикулярности 2 мм/м, плоскостности 4 мм/м. Для щитов перекрытий допускаются следующие отклонения от номинальных размеров: по длине ±5 мм, ширине ±5 мм, толщине ±3 мм. Щиты защищают от биоразрушения путем пропитки раствором биозащитного препарата (антисептирование).

Устройство полов из штучных досок трудоемко, поэтому на строительстве для настилки полов применяют щиты, изготовленные на деревообрабатывающих предприятиях.

Рис. 68. Конструкция деревянного перекрытия: а – щит перекрытия; б – перекрытие с одинарными балками; в – перекрытие с составными балками; 1 – доски настила; 2 – поперечная планка; 3 – подкладка; 4 – черепной брусок; 5 – щит перекрытия; 6 – одинарная балка; 7 – составная балка

Щиты деревянные однослойные применяются в жилых и общественных зданиях для покрытия пола. В зависимости от конструкции подразделяются на три типа: ОЩ1, ОЩ2 и ОЩ3.

Щит типа ОЩ1 состоит из фрезерованных реек, соединенных по кромкам без клея в паз и гребень. По торцам рейки щита скрепляются шпонками, установленными на клею.

Щит ОЩ2 состоит из фрезерованных реек, соединенных по кромкам в паз и гребень без клея. Для повышения прочности посередине длины щита рейки скрепляются П-образными металлическими скобами, забитыми с нелицевой стороны щита. По торцам рейки щита скрепляются такими же скобами, забитыми под гребнем и в паз в местах их соединения.

Щит ОЩ3 состоит из фрезерованных реек, соединенных по кромкам в паз и гребень или на гладкую фугу на клею. В щите допускается продольное и поперечное расположение реек по длине щита. Щиты каждого типа делятся на марки А и Б.

Щиты ОЩ1, ОЩ2 имеют толщину 17, 22, 27 ± 0,2 мм, ширину 300, 400 и 600 ± 0,3 мм, длину 300, 400 и 600 ± 0,3 мм. Щиты ОЩ3 имеют толщину 17, 27 ± 0,2 мм, ширину 300–600 ± 0,3 мм с градацией в 100 мм, длину 300—1200 ± 0,3 мм с градацией через 100 мм.

Щиты изготовляют из древесины березы, осины и других мягких лиственных пород, которые по механическим и эксплуатационным свойствам не уступают древесине осины, а также из отходов древесины хвойных пород. Влажность древесины щитов должна быть 8 ± 3 %.

Щиты толщиной 22 и 27 мм укладывают по лагам, толщиной 17 мм – по сплошному основанию. Укладка щитов по лагам производится так, чтобы рейки их располагались перпендикулярно лагам. Изготовляют щиты следующим образом: из досок, отходов выпиливают рейки по ширине и толщине с припуском на обработку, после чего их фрезеруют на четырехстороннем продольно-фрезерном станке с четырех сторон с образованием профиля, затем торцуют на нужный размер по длине, после чего в шаблоне их собирают в щиты нужного размера, затем в щитах выбирают пазы для шпонок, в которые вставляют их на клею. После схватывания клея щит обрабатывается в шаблоне по параметру с четырех сторон на фрезерном станке с образованием пазов и гребней.

Крыша состоит из ограждающих и несущих конструкций. Ограждающие конструкции включают кровлю, защищающую здание от атмосферных осадков (снега, дождя), солнца и т. д., основание под кровлю, которое состоит из обрешетки в виде деревянных брусков прямоугольного сечения либо разреженного или сплошного дощатого настила из досок толщиной 19–25 мм, который может быть одинарным или двойным.

К несущим элементам крыши относятся: деревянная стропильная система, фермы, арки, железобетонные панели и др., передающие нагрузки от снега, ветра, собственной массы на опоры – стены.

Кровлю крыши выполняют из плоских или волнистых асбестоцементных листов или плиток, глиняной черепицы, деревянных досок, кровельной листовой стали (оцинкованной), рулонных материалов (толя, рубероида) и др. Крыши, имеющие уклон, называются скатными. Наклонная поверхность крыши называется скатом и служит для удаления влаги. Место пересечения двух смежных скатов образует внутренний угол (лоток) для сбора на кровле влаги и называется ендовой (разжелобком). Верхнее горизонтальное ребро пересечения скатов крыши называют коньком.

Стропила различают наслонные и висячие. Выбор стропил зависит от уклона кровли, снеговой и ветровой нагрузок, а также от применяемых кровельных материалов.

Наслонные стропила (рис. 69, а, б) имеют две или три опоры. В зданиях с небольшими пролетами применяют преимущественно наклонные односкатные стропила; двускатные наслонные стропила устраивают в жилых и общественных зданиях, имеющих внутренние несущие стены или перегородки, колонны.

В нижней части стропильные ноги опираются на мауэрлат (подстропильный брус), а в верхней – на коньковый прогон, который, в свою очередь, опирается на стойки, устанавливаемые на нижний прогон. Соединяют элементы стропил на врубках и крепят скобами и хомутами.

Висячие стропила (рис. 69, в) представляют собой систему элементов, соединенных на врубках, болтах, гвоздях.

Стропильные системы, состоящие из ряда установленных стропил бывают симметричные и несимметричные. Их устанавливают на подстропильные брусья. Детали стропил – стропильные ноги, подкосы, ригели – изготовляют преимущественно из древесины хвойных пород (досок, брусьев, круглого леса).

Влажность древесины для изготовления элементов стропил должна быть не более 12 %.

Элементы стропильной системы изготовляют, как правило, на предприятии из пиломатериалов 1-го и 2-го сортов, без гнили и червоточины. Доски и брусья раскраивают по длине на нужный размер на круглопильных станках для поперечного раскроя, на этих же станках оторцовывают их по заданному профилю. По ширине доски опиливают на круглопильных станках для продольного раскроя. Перед сборкой элементы стропил окоряют и размечают с помощью шаблонов, показанных на рис. 70.

Рис. 69. Схема устройства стропил: а – наслонных двускатных; б – наслонных односкатных; в – висячих; 1 – подстропильный брус (мауэрлат); 2 – прогон; 3 – стойка; 4 – стропильная нога; 5 – подкос; 6 – ригель; 7 – опорный узел; 8 – коньковый узел; 9 – скоба; 10 – стяжной хомут; 11 – затяжка; I, II – узлы соединения деталей стропил

Элементы стропильной системы собирают в шаблонах на бойке (рис. 71). Детали, подлежащие сборке, располагают у бойка в таком порядке, чтобы их было удобно брать без лишних движений. До начала сборки стропильной системы необходимо на бойке нанести мелом или углем схему собираемых стропил в натуральную величину. Вместо этого можно на площадке бойка набить планки, фиксирующие точное положение стропил в собранном виде, т. е. сделать шаблон. После прирезки и контрольной сборки на бойке элементы стропил маркируют и комплектно упаковывают. Контрольная сборка стропил с большим пролетом необходима для того, чтобы на строительстве их можно было собирать без подгонки. В элементах стропил выбирают гнезда для постановки болтов, нагелей. Стропила с небольшим пролетом собирают на предприятии и на строительство отправляют в собранном виде.

Стропильные системы из бревен применяют преимущественно в лесоизбыточных районах в сельской местности. Для изготовления используют окоренный круглый лес диаметром 18 см. Бревна должны быть прямолинейными, ровными (без кривизны и гнили). Небольшие неровности, имеющиеся на бревнах, обрабатывают топором по шнуру.

Рис. 70. Шаблоны для разметки элементов стропил: а – стропильных ног; б – подкосов; в – ригелей; г – сопряжений стропильной ноги со стойкой (бабкой) и подкосами; 1 – гнездо для разметки в стропильной ноге врубки примыканий к мауэрлату; 2 – планка для разметки соединений в полдерева стропильных ног в коньке; 3 – гнездо для разметки в подкосе врубки примыкания к нижнему прогону; 4 – планка для разметки в подкосе врубки примыкания к стропильной ноге; 5 – гнезда для разметки соединения ригеля со стропильной ногой; 6 – боковые стенки шаблона; 7 – днище шаблона; 8 – гнездо для разметки в стропильной ноге врубки примыкания к затяжке; 9 – рейка; 10 – гнездо для разметки в стропильной ноге врубки для подкоса; 11 – планки для разметки соединений стропильных ног в коньке

Рис. 71. Боек для сборки стропил: 1 – рабочее место; 2 – детали для сборки стропил; 3 – элемент стропильной системы; 4 – боек

Рис. 72. Сборка ферм на металлических зубчатых пластинах: а – собранная ферма; б – металлическая зубчатая пластина

Затяжки, соединяющие стропильные ноги, делают из наиболее качественной древесины. Прежде всего подбирают бревно для затяжки и торцуют ею на нужный размер по длине. Ввиду того, что максимальная длина круглого леса составляет 6,5 м, затяжку для больших пролетов обычно изготовляют из двух-трех бревен, соединенных по длине. Затем подбирают бревна для стропильных ног. Подкосы и стойки, имеющие меньшую длину, делают из обрезков или из более коротких бревен. В отобранных бревнах отесывают концы и размечают врубки по шаблону, сделанному из фанеры или тонкой листовой стали. Места врубок после разметки выпиливают и зачищают острым топором и стамеской.

Крыши из ферм используют в малоэтажных зданиях для создания свободной планировки помещений, а также в промышленных зданиях с небольшими пролетами (до 18 м). Деревянные полуфермы собирают в фермы путем установки накладок, косынок, прикрепляя их гвоздями, на домостроительных предприятиях в основном вручную в шаблонах.

В целях экономии древесины и снижения трудоемкости на некоторых предприятиях стали собирать полуфермы, а также фермы, используя зубчатые пластины (рис. 72). Зубчатая пластина представляет собой отрезок листового металла определенного размера с высеченными в нем зубьями – гвоздями.

Классификация оконных блоков. Оконный блок состоит из оконной коробки и оконных переплетов, которые включают створки, фрамуги, форточки. По назначению окна и балконные двери подразделяют для жилых, общественных и производственных зданий. По конструкции они бывают одинарные с одним или двумя рядами остекления, спаренные с двумя или тремя рядами остекления, раздельные с двумя рядами остекления и раздельно-спаренные с тремя и четырьмя рядами остекления.

По количеству створок в одном ряду окна и балконные двери бывают одно-, двух– и многостворные, а в зависимости от открывания – открывающиеся внутрь помещения, наружу, в разные стороны, неоткрывающиеся или глухие.

Для проветривания помещения в окнах устраивают форточки, форточки-створки, клапаны, жалюзи, фрамуги, открывающиеся створки.

Для освещения помещений створки, фрамуги, форточки заполняют стеклами, стеклопакетами либо стеклопакетами и стеклом (смешанного типа). В зависимости от притвора створок окна различают безимпостные – со средним притвором в четверть и с импостами – с притвором к импосту.

По влагостойкости окна и балконные двери подразделяют на повышенной влагостойкости, устанавливаемые в наружных стенах зданий и внутри помещений с относительной влажностью воздуха более 60 %, нормальной влагостойкости, устанавливаемые в помещениях с относительной влажностью воздуха не более 60 %.

Окна и балконные двери по отделке бывают с непрозрачным (отделанные эмалями, красками) и прозрачным (отделанные прозрачными лаками) покрытием.

Оконная створка состоит из двух вертикальных и двух или трех горизонтальных брусков, связанных между собой в раму с помощью шиповых соединений, клея и нагелей. В створках, имеющих большие размеры, ставят горизонтальные бруски – горбыльки, соединяющие вертикальные бруски. Горбылек имеет профиль, аналогичный профилю бруска створки; он увеличивает прочность створки, но уменьшает ее световую площадь.

В верхней части оконной коробки над створками устанавливают горизонтальную раму-фрамугу. Фрамуги могут быть глухими и открываемыми. В глухих фрамугах верхние притворы створок примыкают к четверти в нижнем бруске фрамуги. Для крепления открываемой фрамуги в оконную коробку вставляют горизонтальный брусок, называемый горизонтальным импостом. В широких коробках ставят неподвижный брусок – вертикальный импост, к которому примыкают кромки вертикальных брусков створки.

Форточку устанавливают вверху створки, но не выше 1,8 м от пола, иначе ее трудно будет открывать.

Створки бывают внутренние и наружные. Для того, чтобы створки хорошо раскрывались, высоту и ширину внутренних створок по сравнению с наружными делают больше примерно на 50–75 мм. Разницу между размерами внутренней наружной створок называют расветом.

Створки бывают с наплавом, т. е. с напуском на бруски коробки, создающим более плотный притвор и закрывающим щели, которые образуются между створками и коробкой. Наплав делают во внутренних или в обеих створках, что придает окнам красивый вид.

Для створок с наплавом размеры внутренней створки делают больше наружной по высоте примерно на 75 мм, а по ширине – 75—100 мм.

Оконные блоки со спаренными створками (рис. 73) состоят из наружной и внутренней створок, спаренных между собой на петли, а внутренняя, кроме того, навешивается на петли к коробке. Соединенные между собой стяжками створки составляют как бы один переплет, имеющий достаточную жесткость.

Для мытья стекол внутренние и наружные створки раскрывают, развинчивая стяжки.

Отсутствие в спаренных окнах горбыльков, горизонтальных импостов и фрамуг увеличивает их световую площадь, что повышает освещенность помещения, придает зданию архитектурную выразительность и улучшает интерьер помещения. Расстояние между стеклами спаренных переплетов 54 мм.

Оконные блоки раздельные с двумя рядами остекления (рис. 74) состоят из коробки, в которой навешены створки, фрамуги, форточки, открывающиеся в одну или в разные стороны.

Оконные блоки со спаренными створками условно обозначают ОС, с раздельными створками – О Р, балконные двери со спаренными полотнами – БС, с раздельными полотнами – Б Р.

Рис. 73. Сечения по притворам деревянных окон со спаренными переплетами с двойным остеклением для жилых зданий: 1 – брусок нижней коробки; 2 – нижний брусок наружной створки; 3 – раскладка по стеклу; 4 – стекло; 5 – верхний и боковые бруски оконной коробки; 6 – верхний и боковые бруски внутренней створки; 7 – нижний брусок внутренней створки; 8 – прорезь для отвода воды

Рис. 74. Сечения по притворам окон и балконных дверей деревянных с двойным остеклением раздельной конструкции для жилых зданий: 1 – нижний брусок наружной коробки; 2 – отверстие для стока дождевой воды; 3 – нижний брусок наружной оконной створки; 4 – отлив; 5 – раскладка по стеклу; 6 – стекло; 7 – верхний и боковые бруски наружной оконной коробки; 8 – верхний и боковые бруски внутренней коробки; 9 – уплотняющая прокладка; 10 – верхний и боковые бруски внутренней створки; 11 – нижний брусок внутренней створки; 12 – нижний брусок внутренней коробки

Для отвода дождевой воды в нижних брусках коробок и в горизонтальных импостах окон и балконных дверей типа С делают прорези шириной 12 мм, а в окнах и балконных дверях типа Р выбирают круглые отверстия диаметром 10 мм, под широкими створками, полотнами дверей и фрамугами – на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под форточками и узкими створками – одну прорезь либо отверстие на середине. Створки окон и полотна балконных дверей типа Р навешивают на врезные петли с вынимающимися стержнями. Внутренние створки окон типа С высотой более 1400 мм, шириной более 600 мм или высотой 1000 мм и шириной более 900 мм навешивают на три петли. Для остекления окон и балконных дверей жилых зданий применяют стекло толщиной 2,5–3 мм, общественных зданий – 3–4 мм.

Окна и балконные двери деревянные с тройным остеклением (рис. 75) предназначены для жилых и общественных зданий, возводимых в климатических зонах с расчетной температурой наружного воздуха –31 °C и ниже.

Окна и балконные двери состоят из раздельно-спаренных створок и дверных полотен, причем наружные створки – полотна одинарные, а внутренние створки – полотна спаренные.

Окна для жилых зданий бывают одно-, двух– и трехстворчатые с форточками и узкими створками для проветривания помещений, для общественных зданий – одно-, двух– и трехстворчатые с фрамугами и без них с узкой створкой.

Рис. 75. Сечения по притворам деревянных окон и балконных дверей жилых зданий с тройным остеклением: 1 – брусок наружной коробки; 2 – прорезь для стока воды; 3 – отлив; 4 – стекло; 5 – раскладка по стеклу; 6 – верхний и боковые бруски наружной створки; 7 – верхний и боковые бруски наружной коробки; 8 – верхний и боковые бруски внутренней коробки; 9, 10 – верхние и боковые бруски внутренних створок; 11 – нижний брусок наружной створки; 12, 13 – нижние бруски внутренних створок; 14 – нижний брусок внутренней коробки; 15 – уплотняющая прокладка

На внутренних створках окон и полотнах дверей устанавливают врезные завертки со съемными ручками, а на фрамугах – фрамужные приборы. Кроме того, наружные створки окон, полотна балконных дверей навешивают на врезные петли с вынимающимися стержнями. По периметру коробок окон и балконных дверей на торцовых и боковых поверхностях допускается устраивать продольные пазы различного профиля для заполнения деревянными вкладышами и обрамления наличниками при соединении изделий друг с другом.

Для малоэтажных жилых домов (высотой не более двух этажей), в том числе заводского изготовления, применяют окна и балконные двери с двойным (рис. 76) и тройным (рис. 77) остеклением.

Рис. 76. Сечения по притворам деревянных окон и балконных дверей с двойным остеклением для малоэтажных домов: 1 – нижний брусок наружной створки; 2 – раскладка по стеклу; 3 – верхний брусок наружной створки; 4 – верхний и боковые бруски коробки; 5 – уплотняющая прокладка; 6 – верхний брусок внутренней створки; 7 – стекло; 8 – нижний брусок внутренней створки; 9 – нижний брусок оконной коробки

Рис. 77. Сечения по притворам деревянных окон с тройным остеклением для малоэтажных жилых домов: 1 – нижний брусок оконной коробки; 2 – нижний брусок оконной створки наружной; 3 – раскладка по стеклу; 4 – стекло; 5 – верхний и боковые бруски наружной створки; 6 – верхний и боковые бруски оконной коробки; 7 – верхний и боковые бруски внутренней створки; 8 – верхний и боковые бруски внутренней спаренной створки; 9 – нижний брусок внутренней створки; 10 – уплотняющие прокладки

Окна и балконные двери подразделяются на две серии: с раздельными створками и дверными полотнами с двойным остеклением серии РМ, с раздельно-спаренными створками и дверными полотнами с тройным остеклением серии РСМ.

Для остекления веранд малоэтажных домов рекомендуется применять окна ОРМ15-6 и ОРМ15-6А размером 570–1460 мм.

Окна деревянные для производственных зданий в зависимости от способа открывания делятся на три серии: В – открывающиеся внутрь помещения, Н – открывающиеся наружу, Г – глухие (неоткрываюшиеся). Оконные блоки серии В и Н состоят из коробок, переплетов и остекления, а оконные блоки серии Г – из коробок и остекления (рис. 78).

Оконные блоки серии В и Н являются одинарной конструкцией с одним рядом остекления и спаренные с двумя рядами остекления, окна серии Г – одинарной конструкцией с одним рядом остекления.

Окна серий Н и Г используют в одноэтажных, а серии В – в одно– и многоэтажных зданиях.

Рис. 78. Окна деревянные для производственных зданий: а – общий вид окна серии В; б – сечения окон с одинарным остеклением; в – сечение окон с двойным остеклением; 1 – верхний брусок коробки; 2 – верхний брусок створки с одинарным остеклением; 3 – раскладка по стеклу; 4 – оконное стекло; 5 – нижний брусок створки с одинарным остеклением; 6 – отлив; 7 – оконная петля; 8 – брусок коробки нижний; 9 – верхний брусок наружной створки с двойным остеклением; 10 – верхний брусок внутренней створки с двойным остеклением

Окна и балконные двери деревянные со стеклопакетами и стеклами для жилых зданий (рис. 79) изготовляют с однокамерными клееными стеклопакетами во внутренних и стеклами в наружных створках. Стекло для окон жилых зданий имеет толщину 2,5–3 мм, общественных зданий – 3–4 мм.

Внутренние створки окон высотой более 1350 мм при ширине более 600 мм, а также высотой более 1000 мм при ширине более 850 мм навешивают на три петли. Для отвода дождевой воды в нижних брусках коробок и горизонтальных импостах под створками и фрамугами на расстоянии 50 мм от вертикальных брусков коробок и импостов высверливают отверстия диаметром 10 мм. Под клапанами делают одно такое же отверстие, но посередине. Окна этого вида применяют в основном в зданиях, возводимых в северных районах.

Рис. 79. Окна деревянные со стеклопакетами и стеклами для жилых зданий (сечения по притворам): 1 – нижний брусок наружной коробки; 2 – отверстие для стока воды; 3 – нижний брусок наружной створки; 4 – отлив; 5 – стекло; 6 – верхний брусок наружной створки; 7 – верхний брусок внутренней коробки; 8 – верхний брусок наружной коробки; 9 – уплотняющие прокладки; 10 – опорные, распорные и боковые прокладки; 11 – стеклопакет; 12 – нижний брусок внутренней створки; 13 – нижний брусок внутренней коробки

Изготовление оконных блоков. Оконные блоки, как правило, изготовляют на деревообрабатывающих предприятиях. На строительство они поступают с навешенными створками, остекленными и окрашенными. Однако иногда приходится изготовлять оконные блоки небольших серий в мастерских или цехах строительных организаций.

Изучив чертежи, составляют спецификацию деталей, указывая проектные размеры и размеры заготовок. Затем по размерам, приведенным в чертежах, выпиливают заготовки для деталей створок и коробок с учетом припусков на обработку. После распиливания бруски строгают рубанком, фуганком или фрезеруют электрорубанком на фуговальных, рейсмусовых или комбинированных станках. Затем проверяют прямоугольность и качество обработки брусков и приступают к их разметке.

Разметка. Размечают бруски с помощью метра, рейсмуса, ерунка, малки, угольника на разметочном столе, имеющем крышку размером 2200?1600 мм (на 100–150 мм больше наибольшей длины бруска коробки).

Порядок разметки вертикального и горизонтального брусков внутренней коробки оконного блока ОР15-15 показан на рис. 80. В соответствии с чертежом вертикальный брусок должен иметь длину 1460 мм, горизонтальный – 1470 мм.

На торцевание деталей с двух сторон при ширине и длине до 1500 мм дается припуск 15 мм при получении деталей из заготовок и 35 мм – из пиломатериалов. Бруски, выпиленные из пиломатериалов, размечают так: два вертикальных или горизонтальных бруска кладут на стол лицевыми сторонами наружу, после чего от торца бруска откладывают 18 мм, т. е. припуск на торцовку, а от него – размер бруска по длине (в чистоте), что составит для вертикальных брусков 1460 мм, а для горизонтальных – 1470 мм.

Рис. 80. Оконный блок ОР15-15: а – общий вид блока; б – сечения по притворам А1; в – схема разметки бруска внутренней коробки; 1 – брусок наружной створки; 2 – брусок наружной коробки; 3 – брусок внутренней коробки; 4 – брусок внутренней створки; 5 – лицевая кромка бруска; 6 – линия разметки четверти; 7 – лицевая часть пласти бруска; 8 – ребро бруска

С помощью угольника наносят на брусок риски или карандашные линии. От последней карандашной линии наносят следующий припуск на торцовку 17 мм (суммарный припуск на оба конца 35 мм). Затем от линии торцовки откладывают размер, равный толщине шипов (в данном случае 50 мм), и проводят риски.

Для выборки четверти размером 9–12?28 мм разметку делают следующим образом (см. рис. 80): от ребра бруска по пласти каждого бруска наносят риску, отстоящую на 28 мм, а по кромке – риску, отстоящую от ребра на 9 и 12 мм. Сначала выбирают четверть размером 9?28 мм, а затем дополнительно снимают скос и доводят размер четверти до требуемого.

Выбирают четверть ручными инструментами или на фрезерном станке. После выборки четверти бруски торцуют на нужный размер, зарезают шипы и проушины.

Сборка оконных блоков. Створки, фрамуги, форточки собирают на рабочем столе или сборочных станках (ваймах). Сначала бруски подбирают, тщательно пригоняя углы и проверяя плотность сопряжения. Шипы и проушины намазывают клеем, после чего бруски соединяют в раму (створку). В углах соединений коловоротом или электросверлилкой со спиральным сверлом выбирают отверстие, в которое вставляют деревянный нагель диаметром 8–10 мм, предварительно намазанный клеем. Длина нагеля должна соответствовать толщине переплета.

Оконные коробки собирают на рабочем месте (рис. 81, а). Шины брусков смазывают клеем, бруски собирают и обжимают в сборочном станке конструкции Я. Ерохина.

После сборки проверяют прямоугольность коробки и створки, замеряя их по диагонали, сверлят в углах отверстия и ставят в них деревянные нагели на клею или металлические крестообразные нагели из цинко-алюминиевых сплавов.

Собранные оконные створки, фрамуги и коробки должны иметь по периметру припуск на дальнейшую обработку до 3–4 мм и по толщине 1 мм для снятия провесов.

По периметру створки и фрамуги обрабатывают после полного схватывания клея в шиповых соединениях. Если обрабатывать их сразу после сборки без выдержки, то клеевое соединение нарушится.

По периметру створки обрабатывают фуганком или электрорубанком, для чего предварительно закрепляют их в верстаке в вертикальном положении. Створки, фрамуги, форточки можно обрабатывать также на фрезерном станке в шаблонах. Значительные провесы в плоскости створок фрамуг, форточек снимают ручным инструментом (рубанком, фуганком), а небольшие – на шлифовальных станках. После обработки по периметру створки навешивают на петли в коробки, а затем ставят раскладки, отливы, приборы. Для выполнения этих операций используют верстак, оборудованный приспособлением Я. Ерохина (рис. 81, б) для дисковой пилы.

Приспособление служит для поперечного раскроя раскладок и других деталей под любым углом и представляет собой дисковую электропилу с рамой, изготовленной из уголков сечением 30?30?4 мм. Рама длиной 700 мм одним концом прикреплена к шарнирному стопору, который вместе с упорным бруском неподвижно закреплен на верстаке. Благодаря стопору рама может поворачиваться под нужным углом к упорному бруску и стопориться.

Рис. 81. Рабочее место для сборки столярных изделий: а – схема организации рабочего места сборки оконных коробок; б – приспособление Я. Ерохина для дисковой пилы; 1 – створки для укладки (вгонки) в коробки; 2 – козлы; 3 – винтовое устройство; 4 – детали коробки; 5 – места столяров-сборщиков; 6 – собранные коробки (блоки); 7 – упорный брусок; 8 – распиливаемая деталь (заготовка); 9 – рама; 10 – шарнирный стопор

Чтобы распилить деталь, раму устанавливают под требуемым углом к упорному бруску, вплотную подвигают к нему деталь и включают дисковую электропилу.

Врезка петель – трудоемкая операция. На деревообрабатывающих предприятиях эта операция механизирована, а на стройках ее обычно выполняют вручную. Для разметки гнезд под петли применяют шаблон Павлихина (рис. 82, а), представляющий собой деревянную рейку с упором и двумя скобами с заточенными фасками. Размеры скоб соответствуют размерам петель.

При разметке шаблон кладут на кромку створки по упору. Затем наносят легкие удары киянкой по скобе, при этом она отпечатывается на створке. По отпечатку в дальнейшем выбирают гнездо под петлю. Аналогично делают разметку на коробках (рис. 82, б). По разметке стамеской (рис. 82, в) выбирают гнезда под петли. Упор у стамески позволяет заглублять лезвие на заданный размер. Глубина гнезда под петлю должна соответствовать ее толщине, чтобы после установки поверхность петли была заподлицо с древесиной.

Устанавливают и навешивают створки в коробку на специальных столах. Процесс навешивания оконных створок в коробку состоит из подгонки створок, зачистки провесов, навешивания на петли, устранения возможных дефектов (заколов, неровностей), крепления створок форточек, фрамуг, блока от раскрывания и передачи его под окраску.

При навеске створок в коробку сначала навешивают наружные створки. При изготовлении окон с фрамугой (для общественных зданий) подгоняют прежде всего фрамугу, а затем створки. Зазор между створками и коробкой должен быть в пределах 2–4 мм, что необходимо для последующего покрытия створок слоем краски, а также для свободного открывания и закрывания их.

При подгонке створок тщательно проверяют правильность притвора, плотность их прилегания к четвертям коробки. Необходимо следить за тем, чтобы навешенные створки открывались свободно и плавно и не пружинили. Внутренние створки подгоняют к коробке так же, как и наружные.

Рис. 82. Шаблон Павлихина для разметки гнезд под петли: а – шаблон: 1 – рейка; 2 – скоба; 3 – упор; б – шаблон с коробкой; в – стамеска для выборки гнезд под оконные и дверные петли

При подгонке следят за тем, чтобы все элементы оконного блока были гладко обработаны и в месте соединения (фальцовки) тщательно пригнаны. Клей с поверхности элементов блока должен быть очищен.

Петли в брусках створки, форточки, фрамуги и коробки должны быть врезаны заподлицо, иначе створки плотно не закроются и будут пружинить. Число шурупов для крепления петель к створкам, фрамугам, форточкам, коробкам должно соответствовать числу отверстий. Петли в окнах врезают на расстоянии 200 мм от четверти коробки.

Петли типов ПН1, ПН2, ПН3 применяют для навешивания створок окон и полотен дверей без наплыва, а петли ПН5 – для навешивания форточек без наплыва.

Для соединения спаренных створок окон и полотен балконных дверей используют петли ПН6, спаренных створок окон, полотен балконных дверей с наплавом и фрамуг – ПН7 или используют петли ПВ3. На рис. 83 показаны петли типов ПН1, ПВ1 и ПВ2.

Оконные блоки с раздельными переплетами поступают на строительство в основном с навешенными створками, но без приборов – ручек, фиксаторов, запорных приборов, которые устанавливаются до монтажа непосредственно на строительстве.

Оконные блоки со спаренными створками поставляют на строительство со всеми основными приборами. Для закрепления спаренных створок в них врезают завертки ЗР2 вручную или с помощью электродолбежника или электросверлилки.

Навешенные на петли створки соединяют винтовыми стяжками. Отверстия под стяжки выбирают сверлом, долотом, стамеской по разметке, проводимой по шаблону или по их контуру.

Рис. 83. Петли: а – накладная ПН2, б – врезная ПВ1; в – врезная ПВ2

Технические условия на окна. Окна, их сборочные единицы и детали должны иметь правильную геометрическую форму.

На лицевых поверхностях элементов окон провесы деталей, не имеющих фасок в местах сопряжений, не допускаются. Провесы по торцам шиповых соединений створок, форточек, фрамуг не допускаются, а в коробках не должно быть более предельных отклонений от номинальной длины детали.

Окна и балконные двери изготовляют из древесины хвойных пород: сосны, ели, пихты, лиственницы и кедра. Применять древесину разных пород в одной сборочной единице (створке, фрамуге, форточке, коробке и др.) не допускается, за исключением сосны, пихты, кедра в изделиях под непрозрачные покрытия.

Влажность древесины элементов должна быть: коробок – 12 ± 3 %; створок, фрамуг, форточек, клапанов, жалюзи и коробок в изделиях нормальной влагостойкости, обшивок, отливов, нащельников, раскладок – 9 ± 3 %. Влажность заделок – пробок, планок и нагелей, шкантов – должна быть на 2–3 % меньше влажности соответствующих деталей.

Отливы, нащельники устанавливают на водостойком клее и дополнительно крепят шурупами. Отливы можно крепить гвоздями. Раскладки крепят гвоздями либо скобками. Крепежные детали устанавливают с шагом не более 300 мм и не менее, чем в трех точках. После сборки окна окрашивают.

Для склеивания древесины, угловых соединений, приклеивания отливов, нащельников, пробок, планок, нагелей применяют фенолоформальдегидные, резорциновые, мочевиномеламиновые клеи; для изделий нормальной влагостойкости и окрашиваемых атмосферостойкими покрытиями – клеи карбамидные, поливинилацетатные (средней водостойкости). Непрозрачное отделочное покрытие должно быть белого цвета и лишь с согласия потребителя – другого цвета. Прозрачное отделочное покрытие выполняется прозрачными лаками. Нелицевые стороны коробок окон и балконных дверей антисептируют или окрашивают. Металлические изделия (приборы) и крепежные детали должны быть с антикоррозийным покрытием. Шурупы завинчивают – забивать их нельзя.

Для снижения воздухопроницаемости по периметру притвора в оконных переплетах и дверных балконных полотнах устанавливают уплотняющие прокладки из пенополиуретана, шерстяного шнура, губчатой резины.

Прокладки из пенополиуретана имеют сечение 10?8 мм. Одна широкая сторона этой прокладки защищена полимерной пленкой, закрывающей слой клея, нанесенного на прокладку. При установке прокладки на место полимерную пленку снимают, а прокладку прикладывают стороной, покрытой клеем, к наплаву створки, полотна. Пенополиуретановые прокладки, не имеющие слоя клея на широкой стороне, ставят на клей повышенной водостойкости (КН-2, № 88) при температуре в помещении не ниже 12 °C.

Шерстяной шнур крепят к наплаву створки, полотна мелкими оцинкованными гвоздями длиной 12–16 мм с шагом 15–20 см. Чтобы не смять шнур, гвозди забивают в край его по всему периметру створки, полотна, сохраняя постоянную толщину шнура. При установке шнур не следует сильно натягивать, так как при этом он теряет упругие свойства, эластичность. Шерстяной шнур до установки пропитывают противомолевым составом.

Резиновые прокладки крепят к наплаву створок, полотен на клею № 88. Прокладки должны быть упругими, прочными, свето– и морозостойкими, долговечными.

Деревянные подоконные доски предназначены для окон жилых и общественных зданий и др. В соответствии с ГОСТом подоконные доски выпускаются трех марок: ПД-1, ПД-2, ПД-3 (рис. 84).

Подоконные доски марки ПД-1 изготовляют из древесины хвойных пород. Не допускается смешивание пород в одной доске, кроме сосны, пихты и ели. Подоконная доска ПД-2 изготовляется из цементно-стружечной плиты, а марки ПД-3 – из древесины хвойных пород, с облицовкой с двух сторон сверхтвердой древесноволокнистой плитой или водостойкой фанерой. Подоконные доски, за исключением марки ПД-2, изготовляют с фаской или закруглением на лицевой кромке. Доски марки ПД-3 делают со сплошным заполнением. Влажность досок 12 ± 3 %.

Подоконные доски должны быть склеены по ширине на клеях не ниже средней водостойкости. Ширина склеиваемых заготовок должна быть не более 100 мм. Поверхности подоконных досок, примыкающих к стенам, антисептируют.

Рис. 84. Подоконные доски

Подоконные доски поставляются с прозрачной или непрозрачной отделкой лицевых поверхностей лакокрасочными и защитно-декоративными материалами: доски по лицевым поверхностям могут быть облицованы шпоном или декоративным бумажно-слоистым пластиком.

Классификация дверных блоков. Дверной блок состоит из дверной коробки и дверного полотна, навешенного на вертикальный брусок коробки на петли.

По назначению двери делятся на внутренние, в том числе входные с лестничных клеток в квартиры и другие помещения, для санитарно-технических узлов, наружные (входные в здания), тамбурные и специальные (звукоизоляционные, противопожарные дымозащитные и др.). Внутренние двери бывают межкомнатные, кухонные, для санузлов, подсобные (для кладовых, встроенных шкафов).

Двери по конструкции делятся на рамочные (филенчатые), щитовые со сплошным или мелкопустотным заполнением, с порогом и без порога, с фрамугой и без нее. По числу полотен различают двери одно-и двупольные, в том числе с полотнами разной ширины.

По направлению и способам открывания двери бывают распашные, качающиеся, раздвижные, а по наличию остекления – остекленные или глухие.

В зависимости от отделки двери бывают с непрозрачным отделочным покрытием, отделанные эмалями, красками или облицованные декоративными листовыми или пленочными материалами и с прозрачным отделочным покрытием, покрытые прозрачными лаками. В отдельных помещениях для освещения так называемым «вторым светом» над дверью устанавливают фрамугу шириной, равной ширине блока.

В двупольных дверных блоках щель, образующуюся между полотнами в притворе, закрывают с обеих сторон нащельниками. В дверях с качающимися полотнами, открывающимися в разные стороны, притвор нащельником не закрывают.

В блоках наружных дверей устраивают пороги, улучшающие тепловую и звуковую изоляцию. Дверные блоки внутренних дверей делают с порогом (входные в квартиры) и без порога (межкомнатные).

В зависимости от навески двери различают правые и левые (рис. 85). При установке дверного блока в проем щель, образующуюся между стеной и коробкой, конопатят и закрывают наличником.

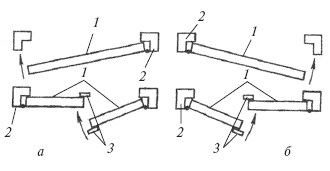

Рис. 85. Схемы навески дверей: правой (а) и левой (б): 1 – полотно двери; 2 – брусок коробки; 3 – планка

В целях звуко– и теплоизоляции в блоках входных дверей в квартиру ставят уплотняющие прокладки из пенополиуретана.

Рамочные двери (рис. 86) состоят из вертикальных, горизонтальных и средних брусков (обвязки) толщиной 44, 52 мм, шириной 122 мм. Просветы между обвязочными брусками и средниками заполняют щитами – филенками, стеклами. Филенки могут быть дощатые (в основном в наружных дверях), фанерные, из древесноволокнистой или древесностружечной плиты.

Рис. 86. Двери деревянные наружные рамочные для жилых и общественных зданий: а – общий вид; б – сечения; 1 – брусок коробки; 2 – уплотняющая прокладка; 3 – полотно двери; 4 – стекло; 5 – защитная планка

Дощатые филенки соединяют в паз и наплав; в последнем случае филенку с противоположной стороны от наплава обкладывают фигурной раскладкой, которую крепят к брускам шпильками, утопленными в древесину или шурупами впотай. Крепить раскладки к дощатым филенкам не допускается. Рамочные двери делают в основном входными с улицы в помещения.

Щитовая дверь представляет собой деревянную рамку, собранную из деревянных брусков сечением 32–34?40–60 мм, которые соединены в углах металлическими скрепками либо на шипах (шкантах), заполненную серединкой различной конструкции и облицованную с обеих сторон твердой древесноволокнистой плитой или фанерой, строганым шпоном, бумажно-слоистым пластиком, декоративной поливинилхлоридной пленкой, декоративной бумагой.

Щитовая дверь легкая, обладает хорошими звукоизоляционными качествами, прочностью, формоустойчивостью, гигиеничностью, удобна в эксплуатации. На изготовление щитовой двери расходуется незначительное количество пиломатериалов, преимущественно низких сортов. Для жилых и общественных зданий щитовые двери изготовляют с обкладкой и без нее. Обкладку крепят по периметру к двери в паз и гребень с трех сторон. Двери деревянные внутренние для жилых и общественных зданий (рис. 87) в зависимости от конструкций подразделяют на следующие типы: Г – с глухими полотнами; О – с остекленными полотнами; К – с остекленными качающимися полотнами; У – со сплошным заполнением полотен, усиленные для входов в квартиры.

Двери типов Г и О изготовляют с одно– и двупольными полотнами с мелкопустотным (решетчатым) заполнением полотен, с порогом и без порога, с наплавом и без наплава, с обкладками и без обкладок, с коробками и без коробок.

Двери типа К изготовляют с двупольными полотнами, с мелкопустотным заполнением полотен, без порога, без наплава, с обкладками и без обкладок, с коробками.

Рис. 87. Двери щитовые с притвором в четверть (остекленные) тип О: 1 – раскладка по стеклу; 2 – брусок коробки; 3 – полотно двери; 4 – стекло; 5 – петля; 6 – планка

Двери типа У изготовляют с однопольными глухими полотнами, с порогом, без наплава, без обкладок, с усиленными коробками и без коробок. Щиты в дверях этого типа заполняют калиброванными по толщине деревянными рейками или древесностружечными плитами – ДСП, а также калиброванными по ширине полосами ДСП, уложенными на ребро. Вертикальные бруски рамки этого полотна должны иметь ширину не менее 90 мм, горизонтальные – не менее 45 мм. Соединяют их в углах с вертикальными на клею в шип или на шкантах, скрепках.

Двери, применяемые для санитарно-технических кабин, допускается изготовлять с полотном толщиной 30 мм и высотой не менее 1800 мм, с шириной бруска коробки не менее 50 мм.

Двери типов О и К можно изготовлять рамочной конструкции с шириной брусков не менее 100 мм. Коробку без порога снизу расшивают монтажной доской, которую крепят гвоздями или с помощью шиповых соединений к торцам вертикальных брусков.

В дверях типов О и К общественных зданий устанавливают с двух сторон защитные ограждения из трех деревянных планок с шагом 150 мм, защищающие стекло от повреждений.

В середине дверных полотен размещают бруски для установки замка и ручек. Длина брусков должна быть 400 мм для полотен высотой 2000 мм.

Дверная коробка представляет собой рамку, предназначенную для крепления дверных полотен. Дверные коробки бывают с порогом и без него. Коробку с порогом собирают из двух вертикальных и двух горизонтальных брусков, связанных между собой шиповым соединением на клею и нагелями.

Коробка без порога состоит из двух вертикальных и верхнего горизонтального брусков, связанных шиповым соединением на клею и скрепленных в углах нагелями. Полотна дверей навешивают в коробки на две петли, а двери типа У – на три петли.

Двери деревянные наружные для жилых и общественных зданий (рис. 88) в зависимости от назначения бывают входные и тамбурные типа Н, служебные типа С, люки и лазы типа Л. Двери типа Н делают щитовыми или рамочными (филенчатыми). Причем щитовые двери могут быть с реечной обшивкой.

Двери типов Н и С могут быть одно– и двупольными, остекленными и с глухими полотнами, с порогом и без него. Щитовые двери (полотна) должны быть заполнены калиброванными рейками по толщине. При сплошной обшивке дверей с наружной стороны профилированными рейками по слою пергамина или обшивки оцинкованной сталью допускается применение твердых древесноволокнистых плит или фанеры марки ФК. Тамбурные двери могут изготовляться без обшивки деревянными рейками. Рейки крепят к полотну шурупами или гвоздями длиной 40 мм с антикоррозийным покрытием с шагом до 500 мм. В нижней части полотна дверей типа Н защищают деревянными планками толщиной 16–19 мм или полосами декоративного бумажно-слоистого пластика толщиной 1,2–2,5 мм.

Полотна и коробки трудносгораемых и утепленных дверей типа С обшивают тонколистовой оцинкованной сталью толщиной 0,35–0,8 мм.

Рис. 88. Двери деревянные наружные для жилых и общественных зданий рамочной конструкции: а – общий вид двери; б – сечения; 1 – нижняя планка; 2 – соединение на водостойких клеях; 3 – стекло; 4 – раскладка по стеклу; 5 – полотно двери; 6 – уплотняющая прокладка; 7 – брусок коробки; 8 – петля

Полотна трудносгораемых дверей защищают с обеих сторон асбестовым картоном толщиной 5 мм.

Двери остекляют оконным стеклом толщиной 4–5 мм. При установке стекла на расстоянии менее 800 мм от низа полотна устанавливают защитное ограждение (решетку).

Двери деревянные предназначены для производственных зданий промышленных и сельскохозяйственных предприятий. В зависимости от назначения их подразделяют на внутренние – В, наружные – Н (рис. 89). По конструкции двери бывают с притвором в четверть с глухими полотнами – Г, с притвором в четверть с остекленными полотнами – О, с остекленными качающимися полотнами – К. Двери подразделяются на щитовые со сплошным или решетчатым заполнением и рамочные.

Двери типов Г и К изготовляют с правой или левой навеской полотен, с порогом и без порога. Толщина дверей 40 мм. Наружные двери облицовывают твердой древесноволокнистой плитой или фанерой и обязательно обшивают профилированными раскладками по слою пергамина. Раскладки крепят шурупами или гвоздями с антикоррозийным покрытием с шагом крепления до 500 мм. Нижнюю часть наружных полотен облицовывают цоколем из бумажно-слоистого пластика шириной 220 мм, толщиной не менее 2 мм или из сверхтвердых древесноволокнистых плит; тонкой оцинкованной сталью или алюминием.

Рис. 89. Сечения наружных щитовых дверей для производственных зданий: а – с обшивкой; б – по средним притворам; в – с раскладкой; 1 – стекло; 2 – облицовка из твердых древесноволокнистых плит; 3 – уплотняющая прокладка; 4 – раскладка по стеклу; 5 – обшивка; 6 – дверная коробка; 7 – цоколь; 8 – дверное полотно; 9 – раскладка

Изготовление дверных блоков. Дверные полотна щитовой и рамочной конструкции изготовляют преимущественно на специализированных деревообрабатывающих предприятиях, но вместе с тем на некоторых строительствах в целях быстрейшего обеспечения их столярными изделиями дверные полотна изготовляют на месте, применяя нестандартное оборудование.

Примерной схемой технологического процесса изготовления дверных блоков с рамочными дверями предусмотрено, что раскрой пиломатериалов на заготовки будет проводиться на круглопильных станках, а фрезерование – на фуговальном и четырехстороннем продольно-фрезерном станках.

Гнезда в вертикальных брусках выбирают на центродолбежном станке. Для зарезки шипов используют шипорезный станок. Отборку профилей, выборку потомков и другие аналогичные операции выполняют на фрезерном станке.

Предварительная сборка изделий с подгонкой деталей производится на рабочем месте, а окончательная – на сборочном станке. По периметру двери обрабатывают на форматном станке.

При отсутствии указанных выше станков детали дверей обрабатывают на комбинированных станках, электрофицированными или ручными инструментами.

Разберем порядок обработки вертикального бруска рамочной (филенчатой) двери, имеющего в чистоте размер 44?94?2000 мм. Припуск на фрезерование и фугование с двух сторон для заготовок из древесины хвойных пород должен быть 5,5 мм, а на торцевание с двух сторон по длине деталей – 40 мм. Таким образом, размеры бруска в заготовке составляют (44 + 6)?(94 + 6)?(2000 + 40) или 50?100?2040 мм. Исходя из этих размеров, берут доску толщиной 50 мм и размечают длину и ширину бруска, после чего его выпиливают электропилой или лучковой пилой.

После выпиливания брусок обрабатывают с четырех сторон электрорубанком или рубанком и фуганком. При строгании необходимо следить за тем, чтобы брусок был прямоугольной формы и не имел кривизны и перекосов. На простроганном бруске угольником, рейсмусом размечают гнезда под шипы, для чего брусок кладут кромкой кверху на стол и с помощью угольника карандашом наносят на кромке линии.

Бруски размечают так (рис. 90). Отступив от торца бруска 20 мм, карандашом наносят линию 1, отмерив 32 мм, наносят линию 2; на расстоянии 140 мм от второй линии – линию 3. После этого, отмерив необходимые расстояния, наносят линии – 4, 5, 6, 7 и 8. Затем на торцах бруска на расстоянии 12 мм от каждого ребра наносят линии 11, 12.

Пересечение поперечных и продольных линий образуют гнезда (9) на кромке (10). Выбирают гнезда долотом, следя за тем, чтобы долото не выходило за пределы разметки. Эту операцию можно производить электродолбежником, зачищая затем поверхности гнезд стамеской. Необходимо следить за точностью выборки гнезд. Если гнездо получится большего размера, шип будет сидеть неплотно. При меньшем размере гнезда шип не войдет в него.

Затем в бруске шпунтубелем выбирают паз, а рубанком (калевкой) – профиль. После изготовления всех брусков и филенки дверь предварительно собирают.

Рис. 90. Схема разметки вертикального бруска рамочной (филенчатой) двери: 1–8 – поперечные линии, наносимые на кромки; 9 – гнезда на кромке; 10 – кромка бруска; 11, 12 – продольные лини

После предварительной сборки и подгонки дверь разбирают, смазывают шипы и проушины клеем, а затем вновь собирают и обжимают на сборочном станке. Дополнительно в углах на клею ставят нагели.

Бруски коробки также собирают на клею и крепят в углах нагелями. Правильность сборки коробок проверяют с угла на угол линейкой и угольником.

Собранные дверные полотна должны иметь по периметру припуск на обработку фуганком, электрорубанком 2–3 мм на сторону.

Дверные замки рекомендуется врезать на высоте 1000 мм от низа полотна вручную или механизированным инструментом. Размечают гнезда с помощью угольника или шаблона П. Е. Кускова (рис. 91), изготовленного из древесины и фанеры. Верхнюю планку шаблона делают из фрезерованной доски толщиной 10–12 мм, а боковые – из фанеры. Боковые планки прибивают к верхней гвоздями.

При разметке гнезда под замок шаблон надевают на кромку двери так, чтобы горизонтальная ось его находилась на расстоянии 1000 мм от низа двери, после чего карандашом размечают гнездо и положение замочной скважины. Затем долотом выбирают гнездо и высверливают замочную скважину. Гнездо под замок можно выбирать на горизонтально-сверлильном станке, электросверлилкой или электродолбежником за несколько приемов.

В коробке необходимо выбрать стамеской место для запорной планки. Его намечают, прикладывая планку к бруску коробки и обводя по контуру карандашом.

Рис. 91. Шаблон П. Е. Кускова для разметки гнезда под врезной замок двери: 1 – ось шаблона; 2 – шаблон; 3 – замочная скважина; 4 – вертикальный брусок двери; 5 – верхний горизонтальный брусок; 6 – филенки; 7 – средний горизонтальный брусок; 8 – нижний горизонтальный брусок

Замки врезают в вертикальные бруски рамочных дверей, но выше или ниже среднего горизонтального бруска. Врезать замки против средних брусков не допускается, так как при этом нарушается прочность шипового соединения.

Затем подгоняют дверное полотно к коробке, подчищая при необходимости отдельные места.

На специальный стол или верстак кладут собранную коробку и дверь тщательно подгоняют к четвертям коробки таким образом, чтобы она лежала заподлицо с кромкой коробки. После вгонки дверь должна иметь двухмиллиметровый зазор между обвязкой и четвертью коробки, необходимый для нормальной эксплуатации двери.

В двупольных дверях перед вгонкой в коробку предварительно отбирают фальцы по створу дверей на фрезерном станке или ручным инструментом, затем двери складывают в местах створа (фальцами) и вгоняют обычным способом. Зазор в местах створа должен составлять 2 мм. После подгонки ставят на клею, шурупах нательники и навешивают двери на петли. Гнезда под петли выбирают на рабочем месте с помощью шаблона Павлихина.

Каждое полотно навешивают на две или три петли, причем бауты верхней и нижней петель должны быть на одной вертикальной оси. Петли располагают так, как показано на рис. 92.

Двери входные в здания навешивают на петли ПН1-150, ПН2-150, ПН3-130, ПН3-150, внутренние двери – на петли ПН4, имеющие размер 98 мм.

После пригонки и навешивания двери весь блок проверяют, в необходимых местах зачищают провесы. Дверь не должна пружинить при открывании и закрывании; на петлях она должна вращаться свободно. В дверном блоке не допускается покоробленность, перекосы более 2 мм в любом направлении, необработанные места и шероховатость. Готовый блок расшивают упаковочными планками и направляют для окраски и остекления.

Рис. 92. Схема установки приборов на дверных блоках: 1 – замок с ручкой; 2 – петли

К встроенной мебели относятся встроенные шкафы, шкафы-перегородки и антресольные шкафы. В спальнях устраивают шкафы для одежды и белья, в передней – для верхней одежды и хозяйственных предметов. Их устанавливают в жилых и общественных зданиях в специально отведенных местах; нишах и коридорах, используя в качестве заднего полика, боковых стенок и крышек внутренние стены здания.

В жилых домах применяют сборную встроенную мебель с унифицированными элементами щитовой и каркасной конструкции.

На строительство встроенная мебель поступает в виде отдельных элементов (рис. 93), готовых к монтажу. Для придания мебели красивого внешнего вида ее облицовывают различными материалами: шпоном из древесины ценных пород, покрывают светлым лаком; твердыми древесноволокнистыми плитами или фанерой, предварительно облицованными текстурной бумагой с имитацией под древесину ценных пород; эмалями, гармонирующими по цвету с отделкой помещения.

Рис. 93. Элементы встроенной мебели: а – однопольная шкафная дверь; б – двупольная шкафная дверь; в – антресольная дверь (разрез); г – шкафная дверь (разрез); д – обкладка; е – деревянная обкладка двери; ж – обкладка двери хлорвиниловым профилем; 1 – антресольный однопольный блок; 2 – антресольный двупольный блок; 3 – однопольный шкафной блок; 4 – двупольный шкафной блок; 5 – металлическая скрепка; 6 – заполнение из ломаных полосок; 7 – заполнение серединки спиралями; 8 – заполнение серединки из решетки твердых древесноволокнистых плит; 9 – брусок под замок, ручку-завертку; 10 – заполнение серединки брусками; 11 – облицовка из твердых древесноволокнистых плит; 12 – планка; 13 – деревянная обкладка; 14 – хлорвиниловый профиль

Дверные блоки шкафов и антресолей бывают одно– и двупольными. Над дверными проходными проемами устанавливают двупольные антресоли. Ширина антресольных блоков должна соответствовать ширине дверных блоков, над которыми они располагаются.

Блок шкафной двери состоит из коробки и полотна. Коробку делают из древесины хвойных пород. Полотна дверных шкафов и антресолей, боковые стенки изготовляют из щитов со сплошным или мелкопустотным заполнением, древесностружечных плит толщиной 16 и 19 мм или из ламинированных древесностружечных плит. Для изготовления щитов применяют древесноволокнистые плиты марок Т или ТС или фанеру марки ФБА не ниже сорта В/ВВ. В качестве заполнителя полотен дверок используют деревянные бруски (рейки), полоски фанеры или твердой ДВП (древесноволокнистой плиты), спиральные стружки или бумажные соты. Видимые кромки полотен дверок, боковых стенок или других деталей облицовывают строганным шпоном, кромочным пластиком, поливинилхлоридным профилем или обкладками из древесины лиственных пород, тонированными под цвет поверхности изделиями.

Полки для шкафов делают из фанеры толщиной 10–12 мм или из древесностружечной плиты толщиной 16–19 мм, видимую кромку облицовывают деревянной рейкой; штанги для навешивания одежды – из древесины твердых пород.

Антресольные блоки по конструкции аналогичны дверным (шкафным). В зданиях 1-го класса шкафы отделывают шпоном из древесины ценных пород или текстурной бумагой.

Для разделения помещений большей площади на помещения меньшей площади устраивают столярные перегородки. Столярные перегородки не несут никаких нагрузок, кроме собственной массы, поэтому их делают более легкими, чем остальные перегородки.

Перегородки бывают на всю высоту помещения, т. е. до потолка, и не доходящими до потолка. Благодаря малой массе столярные перегородки легко переносятся и монтируются. Существенный недостаток перегородок – недостаточная звукоизоляция.

Столярные перегородки делают глухими, частично остекленными (рис. 94, а) и остекленными на 2/3 их высоты (рис. 94, б). Глухие перегородки предназначены для разделения хорошо освещенного помещения на две части. Остекленные перегородки делают при устройстве стенок между неосвещенным коридором и прилегающими помещениями, а также при разделении в учреждениях комнат на две части.

В зависимости от породы древесины перегородки окрашивают масляной краской или покрывают лаком. Для уникальных зданий делают перегородки из древесины ценных пород и покрывают их светлым лаком. Иногда каркасные перегородки облицовывают фанерой или твердыми древесноволокнистыми плитами, отделанными текстурной бумагой с имитацией под древесину твердых пород.

Рис. 94. Перегородки: а – частично остекленные; б – остекленные на 2/3 высоты; 1 – стекло; 2 – филенки

По конструкции столярные перегородки бывают из обработанных досок, рамочные (филенчатые), каркасные. Для изготовления перегородок из досок применяют в основном профильные доски в паз и гребень или в четверть толщиной 35 мм из древесины хвойных пород, а также из древесины березы, ольхи, липы, осины и тополя. Влажность досок должна быть 12–15 %.

Рамочные (филенчатые) перегородки собирают из щитов шириной 0,8–1 м, которые состоят из обвязок, средников и филенок. Щиты изготовляют по технологии, аналогичной технологии изготовления рамочных дверей.

Вертикальные бруски щита (рамы) изготовляют на всю высоту перегородки. В них выбирают гнезда для шипов горизонтальных брусков. Бруски щита (рамы) соединяют на шипах и клею. Филенки крепят к раме раскладками, устанавливаемыми с обеих сторон.

Щиты обрабатывают по периметру для того, чтобы при установке их не нужно было пристругивать. В некоторых щитах вместо филенок ставят переплеты, которые крепят к брускам рамы в четверть шурупами.

Каркасные перегородки (рис. 95) делают из брусков сечением 25–3?50–80 мм.

Рис. 95. Перегородка в процессе облицовывания древесноволокнистыми плитами: 1 – каркас; 2 – фрамуга; 3 – облицовка

Бруски поставляют на строительство в прирезанном или неприрезанном виде (погонажем). При поставке в прирезанном виде бруски на перегородку связывают комплектно в пачку. Они должны быть обработаны и иметь размеры в соответствии с рабочими чертежами.

Каркас перегородки изготовляют из древесины хвойных пород, а также из древесины березы, ольхи, тополя, липы и осины. Влажность брусков каркаса должна быть не более 15 %. Для заполнения каркаса перегородок используют мягкие древесноволокнистые и минераловатные плиты.

Облицовывают деревянные перегородки прямоугольными гипсо-картонными листами, которые бывают двух типов: с утонченными с лицевой стороны кромками УК и прямыми продольными кромками ПК.

Листы выпускают длиной 2500–4800 мм, шириной 600 и 1200 мм и толщиной 8–24 мм. Они не должны иметь загрязнений, масляных пятен, волнистости, отбитых углов и повреждений продольных кромок.

Облицовывать перегородки гипсокартонными листами допускается в помещении с эксплуатационной влажностью воздуха не более 60 %.

До облицовки проверяют отвесом вертикальность поверхности перегородки. Размечают перегородки под облицовку так, чтобы по вертикали располагались целые листы.

Гипсокартонные листы крепят к перегородкам оцинкованными или проолифленными тонкими гвоздями длиной 40 мм с широкой шляпкой. Гвозди забивают по всему периметру каждого листа с шагом 200 мм на расстоянии не более 20 мм от кромки листа, а также в середине по всей площади листа с шагом 350–400 мм.

Облицовочные работы начинают с подборки листов, которые раскраивают на нужный размер на рабочем столе, пользуясь металлической линейкой, затем по периметру каждого листа размечают карандашом, отступая от края 20 мм, линии забивки гвоздей. Облицовывать перегородку начинают с угла, приставляя гипсокартонный лист, проверяют вертикальность кромок и наживляют его в нескольких местах гвоздями, затем молотком по разметке гвозди забивают по всему периметру. Второй лист устанавливают к первому впритык так, чтобы кромки их примыкали друг к другу, проверяют его вертикальность и также крепят гвоздями. Стыки между гипсокартонными листами заделывают шпатлевкой заподлицо с поверхностью листов.

Панели предназначены для отделки стен и придания помещению лучшего архитектурного вида; кроме того, они закрывают проходящие в помещение коммуникации. Панели бывают щитовой, рамочной или реечной конструкции.

Щитовые панели (рис. 96, а) изготовляют из древесностружечных плит, облицованных шпоном ценных пород, бумажно-слоистым пластиком, или из щитов, по конструкции аналогичных щитовым дверям, облицованным под древесину ценных пород.

Конструкция рамочных панелей (рис. 96, б) аналогична конструкции рамочных дверей. Обвязку изготовляют из древесины хвойных пород, а филенки – из фанеры, твердых древесноволокнистых или древесностружечных плит. При установке панели сверху закрывают карнизом, снизу – плинтусом. Устанавливают панели на пол.

Рис. 96. Панели: а – щитовые; б – рамочные (филенчатые); 1 – карниз; 2 – панель; 3 – рейка каркаса; 4 – плинтус; 5 – пол; 6 – стена; 7 – пробки деревянные антисептированные

Щитовые и рамочные панели изготовляют шириной 500–800 мм, высотой 2000–2500 мм.

Кроме того, применяют реечные панели из древесины хвойных пород или лиственных пород толщиной 13–19 мм шириной 50–80 мм. При сборке рейки собирают в паз и гребень, в четверть или на гладкую фугу. Иногда их склеивают в щиты, которые ставят в готовом виде. В зависимости от требований потребителя панели окрашивают масляными или эмалевыми красками и покрывают лаком, за исключением панелей, имитированных под древесину ценных пород.

Высота панелей определяется архитектурными соображениями, исходя из интерьера помещения (обычно не более 2/3 высоты помещения).

Тамбур (рис. 97) устраивают обычно перед входной дверью в общественных зданиях с большим движением людей (магазинах, клубах). Его назначение – защитить помещение от чрезмерного охлаждения зимой.

Рис. 97. Тамбур с входной дверью

Боковые стенки и потолок тамбура делают из щитов, облицованных шпоном из древесины ценных пород либо отделанных бумагой, имитирующей текстуру древесины ценных пород. Щиты боковых стенок отделывают с обеих сторон, а потолок – только с внутренней. Двери облицовывают шпоном из древесины ценных пород. Входные двери в тамбур общественных зданий (магазины, кафе, театры и т. д.) делают также стеклянными.

К деталям профильным из древесины и древесных материалов относят доски и бруски для покрытия полов, плинтусы, наличники, обшивку, поручни и др.

Доски для покрытия полов выпускают трех марок: ДП-21, ДП-27, ДП-35 и бруски для покрытия полов БП-27 (рис. 98). Доски марки ДП-21 применяют для покрытия полов жилых зданий, а марки ДП-35 – производственных зданий, физкультурных залов и других помещений с повышенной нагрузкой на полы.

При настилке полов досками ДП-21 расстояние между лагами должно быть не более 300 мм.

Доски марок ДП-21 и ДП-27 изготовляют из древесины хвойных и лиственных пород, кроме липы и тополя, а для марки ДП-27 для жилых зданий допускаются осина и ольха. Доски марки ДП-35 изготовляют из древесины хвойных и лиственных пород, кроме липы, тополя, осины и ольхи; бруски марки БП-21 изготовляют из древесины хвойных и лиственных пород, кроме липы и тополя: для жилых зданий допускаются осина и ольха.

Плинтусы выпускают шести марок: Пл-1–Пл-6, изготовляют их из древесины хвойных и лиственных пород.

Рис. 98. Детали профильные из древесины и древесных материалов для строительства: а – доски для покрытия полов; б – бруски для покрытия полов; в – плинтусы

Наличники выпускают шести марок: Н-1–Н-6, причем наличники марок Н-1, Н-2 делают из древесины хвойных и лиственных пород, а Н-3 – из твердой древесноволокнистой плиты. Наличник Н-4 получают путем склеивания по пластам 2–3 слоев твердых древесноволокнистых плит. Наличник Н-5 изготовляют из древесностружечной плиты, а Н-6 – из прессованной древесностружечной массы.

Поручни бывают двух марок: П-1, П-2; их делают из древесины хвойных и лиственных пород.

Обшивку выпускают четырех марок: 0,1–0,4 из древесины хвойных пород и осины (наружную) и из древесины хвойных и лиственных пород (внутреннюю).

Влажность древесины деталей должна быть для эксплуатируемых внутри помещений 12 ± 3 %, эксплуатируемых снаружи помещений – 15 ± 3 %.

Доски для покрытия полов со стороны нижней пласти и в местах примыкания к стенам должны быть антисептированы.

Детали упаковывают в пачки, состоящие из элементов одной марки. При перевозке, разгрузке, хранении деталей должна быть обеспечена их сохранность от увлажнения, повреждения, загрязнения.

Наравне с деревянными деталями применяют изделия из пластмасс. Поливинилхлоридные профили (рис. 99, а) предназначены для облицовывания стен, а иногда и потолков. Поливинилхлоридные поручни (рис. 99, б) выпускают длиной 17 и 21 м. Поступают они на строительство в бухтах в свернутом виде. Их надевают на металлические поручни без приклеивания. В поливинилхлоридных плинтусах (рис. 99, в) можно прокладывать телефонную, телевизионную и радиотрансляционную проводку.

Рис. 99. Изделия профильные поли-винилхлоридные: а – профили для внутренней облицовки поверхностей; б – поручень; в – плинтусы с каналами для электропроводки

Для отделки поверхности помещений поливинилхлоридной рейкой по поверхности стен, перегородок устраивают деревянный каркас, устанавливаемый ниже потолка и выше пола на 10 мм. Затем поливинил-хлоридные рейки нарезают по длине на 20 мм меньше высоты отделываемого помещения, подбирают их по цвету и собирают в щиты шириной до 400 мм. В щитах размечают места установки штепсельных розеток, выключателей, просверливают и вырезают отверстия для проводок и установки арматуры и крепят шурупами к стенам сверху, снизу и посередине к деревянным рейкам каркаса.

В процессе установки щитов выступающий гребень последующего щита должен входить в паз ранее установленного. После установки и закрепления щиты обрамляют у потолка галтелью, а у пола – плинтусом.

Деревообрабатывающее оборудование разделяют на станки общего назначения, станки для специальных производств и универсальные. К станкам общего назначения относятся станки для раскроя досок, брусков, щитов, плит; фрезерования по плоскости и профилю; образования шипов и проушин; сверления отверстий; образования пазов и гнезд; окончательной механической обработки и др. К станкам для специальных производств относится оборудование, предназначенное для изготовления оконных и дверных блоков, клееных конструкций и др. На универсальных станках выполняют различные работы, например, раскрой пиломатериалов по длине и ширине, фрезерование, сверление и др.

Для всех деревообрабатывающих станков, выпускаемых нашей промышленностью, принята буквенно-цифровая индексация. В соответствии с этой индексацией каждому станку присваивается буквенный индекс, обозначающий тип станка, а цифры, расположенные за буквой, показывают величину размерного параметра станка и номер его модели.

Буквенная индексация основных станков: круглопильные для продольной распиловки пиломатериалов – ЦД; прирезные – ЦДК; круглопильные для поперечной распиловки балансирные – ЦКБ; маятниковые – ЦМЭ; суппортные – ЦПА; фуговальные – СФ; рейсмусовые – СР; фуговально-рейсмусовые – ФР; четырехсторонние продольно-фрезерные – С; шипорезные рамные односторонние – ШО; двусторонние – ШД; фрезерные – Ф; сверлильные – Св; цепнодолбежные – ДЦ; шлифовальные – Шл.

Марка С2Р12-2 означает, что это двусторонний рейсмусовый станок с шириной строгания 1200 мм второй модели.

В зависимости от количества рабочих шпинделей деревообрабатывающие станки бывают одно– и многошпиндельные, количества операций – одно– и многооперационные, количества обрабатываемых сторон – одно-, двух– и четырехсторонние.

По степени механизации различают станки полумеханизированные и полностью механизированные. У полумеханизированных станков механизирован процесс обработки, но подача ручная; у полностью механизированных станков механизированы процессы обработки, но отсутствует автоматизация. У полуавтоматических станков автоматизирована часть главных операций, а у автоматических – все операции автоматизированы.

В зависимости от выполняемых операций рабочие органы станков подразделяются на основные и вспомогательные. Основные органы выполняют функции по обработке древесины (резание) и подаче материала к инструменту (ножевые и пильные валы, подающие вальцы, конвейеры и др.). К вспомогательным органам относятся устройства для заточки режущего инструмента, настройки и смазывания станков, удаления отходов.

Деревообрабатывающие станки состоят из двигательных, передаточных и исполнительных механизмов. К двигательным механизмам относятся электрические, гидравлические и пневматические приводы. Передаточный механизм передает движение от двигательного (механизм подачи) исполнительному механизму (механизм резания).

Станок состоит из следующих основных частей: станины, столов, механизмов резания и подачи, привода, ограждений, приборов контроля, учета.

Механизм резания (шпиндели) служит для крепления режущего инструмента. Размещаются они обычно на суппортах, которые бывают подвижные и неподвижные.

Процесс резания осуществляется двумя способами: режущий инструмент надвигается на материал (торцовочные, центродолбежные станки) или материал подается к режущему инструменту (продольно-фрезерные станки).

Для правильной подачи материала в станок применяют направляющие линейки, угольники, прижимы, ролики, башмаки.

Во избежание вибрации материал прижимают к линейке пружинными прижимами (продольно-фрезерный четырехсторонний станок).

Круглопильные станки применяют для раскроя пиломатериалов, заготовок, плитных материалов (фанеры, древесноволокнистых, древесностружечных плит). В зависимости от выполняемых операций станки бывают для поперечного и продольного раскроя.

Для поперечного раскроя применяют торцовочные шарнирно-маятниковые станки ЦМЭ-3А и торцовочные с прямолинейным перемещением пилы ЦПА-40.

Отрезки короче 500 мм торцуют в шаблонах. Пильный диск должен быть оборудован автоматически действующим ограждением так, чтобы зубья пилы открывались на толщину распиливаемого материала. При работе на станке рабочий должен находиться на расстоянии не менее 300 мм от пильного диска.

Для продольного раскроя пиломатериалов применяют круглопильные станки с механической подачей ЦА-2А, прирезные однопильные ЦДК4-3, пятипильный ЦДК5-2 и др. Для распиливания горбылей на доски и толстых досок на тонкие используют ребровый станок ЦР-4А.

Прирезной однопильный станок ЦДК4-3 (рис. 100) является основным видом оборудования, применяемого при производстве столярно-строительных изделий. Пиломатериалы подаются в станок гусеничным конвейером по призматическим направляющим, обеспечивающим точность и прямолинейность распиловки. Скорость подачи пиломатериала плавно бесступенчато регулируется вариатором без остановки конвейера. В зависимости от толщины распиливаемого материала суппорт перемешается по направляющим станины по высоте. Распиливаемый материал к подающему конвейеру прижимается роликами, находящимися в суппорте. Станок снабжен когтевой защитой против обратного вылета пиломатериалов из станка.

Рис. 100. Прирезной однопильный станок модели ЦДК4-3: 1 – станина; 2 – стол; 3 – суппорт; 4 – маховички; 5 – кожух; 6 – линейка; 7 – гусеничный конвейер

На станке можно обрабатывать пиломатериалы шириной до 350 мм, толщиной 6–120 мм, скорость подачи пиломатериала 8–60 м/мин, наибольшая скорость резания 61 м/с, частота вращения пильного вала 2910 об/мин.

Рис. 101. Профили зубьев круглых плоских пил: а – общий вид; б – пилы типа 1 исполнения 1; в – пилы типа 1 исполнения 2; г – пилы типа 2 исполнения 1; д – пилы типа 2 исполнения 2

Для работы на круглопильных станках применяют плоские круглые пилы (рис. 101), представляющие собой диск, на окружности которого насечены зубья. Пилы бывают двух типов: тип 1 – для продольного раскроя и тип 2 – для поперечного (табл. 7). Пилы типа 1 исполнения 1 изготовляют диаметром 200–1500 мм, исполнения 2 – диаметром 160–250 мм. Пилы типа 2 исполнения 1 имеют диаметр 360–1500 мм, а исполнения 2 – 125–1500 мм. Толщина пил всех типов 15,5 мм.

Пилы диаметром до 250 мм используют для работы на фрезерных станках, диаметром до 500 мм – на круглопильных станках, диаметром до 700 мм – на педальных торцовочных станках.

Таблица 7

Угловые значения зубьев пил

Зубья пил для поперечного раскроя древесины имеют двустороннюю косую заточку, что позволяет пилить ими в обе стороны, а зубья пил для продольного раскроя – прямую заточку, поэтому ими можно пилить только в одну сторону. Во избежание заедания пилы в материале производят развод или плющение зубьев. При разводе каждый зуб отгибают примерно до 2/3 его высоты. Величина развода зубьев зависит от породы и влажности древесины.

Вершины зубьев пил должны находиться на одной окружности. Выравнивают вершины зубьев фугованием. Для придания пильному диску устойчивости во время работы его следует проковать. После проковки пилы затачивают так, чтобы профиль зубьев оставался неизменным.

При более высоких требованиях к качеству распиловки применяют пилы круглые строгальные диаметром 160–400 мм, толщиной 1,2–3,5 мм.

Кроме того, для раскроя древесины, фанеры и древесных плитных материалов используют пилы дисковые дереворежущие с пластинами из твердого сплава. Их устанавливают на круглопильных форматных станках и автоматических линиях.

Раскраивают доски по разметке или упорам, вырезая недопустимые дефекты и выкраивая в первую очередь длинные отрезки, следя за тем, чтобы доски плотно прилегали к линейке, так как при неплотном прилегании получается косой рез. При раскрое рабочие передвигают доску до упора, затем один из рабочих прижимает левой рукой доску к направляющей линейке, а правой плавно, без рывков надвигает на нее пильный диск.

Продольный раскрой ведут на заданный размер по ширине заготовки, для чего направляющую линейку устанавливают от диска на расстоянии, равном сумме ширины заготовки и половины развода пилы. Когда отрезки раскраивают не на заданный размер, а на другие размеры по ширине, пользуются закладками.

На станке работают двое рабочих. Станочник подает доски в станок, а второй рабочий убирает их и подает станочнику для повторного раскроя.

При продольном раскрое доску нужно подавать равномерно, без толчков и рывков и периодически проверять правильность размеров заготовок.

Если при торцовке наблюдается косина реза по ширине доски, то это означает, что нарушена прямолинейность линейки (направляющей), а если имеется косина реза по толщине – нарушена перпендикулярность оси пильного вала поверхности стола. Рваные торцы на заготовках получаются при биении пильного вала и при тупой пиле.

На прирезных станках непараллельный пропил получается, если направляющая линейка установлена непрямолинейно, мшистый – если ось пильного вала неперпендикулярна направлению движения подающей цепи, пропил с нарушением прямого угла между пластью и кромкой – вследствие нарушения перпендикулярности пильного вала плоскости звеньев гусеничной цепи.

У круглопильных станков пильный диск должен быть защищен сверху автоматически действующим ограждением, открывающим зубья лишь в процессе пиления. У станков для продольного раскроя диск снизу ограждают защитными щитками. Для предотвращения заклинивания зубьев пилы за пильным диском на расстоянии до 10 мм устанавливают расклинивающий нож.

После раскроя пиломатериалы имеют неровную, шероховатую поверхность, риски, покоробленность и ряд других дефектов, устраняемых фрезерованием. В процессе фрезерования также получают выверенную поверхность, по которой можно выверить остальные поверхности. Для продольного фрезерования используют фуговальные, рейсмусовые и четырехсторонние продольно-фрезерные станки. Обычно на фуговальных станках фугуют под прямым углом пласть и кромку, ориентируясь на которые при дальнейшем фрезеровании на четырехстороннем продольно-фрезерном станке получают деталь правильной формы.

На фуговальных станках выравнивают поверхности заготовок по плоскости и в угол. Станки бывают с ручной и механической подачей.

Станины фуговальных станков делают литыми, на них монтируют электродвигатель привода ножевого вала, передний и задний столы, между которыми вращается ножевой вал. Ножевой вал имеет 2–4 тонких ножа.

Передний стол длиннее заднего, что обеспечивает более точное фугование. Столы устанавливают так, чтобы задний стол находился на уровне режущих кромок ножей вала, а передний – ниже на толщину снимаемой стружки.

Фуговальный односторонний станок с механической подачей СФК6-1 снабжен автоподатчиком конвейерного типа с бесступенчатым приводом подачи. На станке можно обрабатывать материал шириной до 630 мм с наибольшей глубиной снимаемого слоя 6 мм. Частота вращения ножевого вала 5100 об/мин. Скорость подачи 7–30 м/мин.

Двусторонние фуговальные станки с автоматической подачей применяются для одностороннего фрезерования у заготовок пласти и кромок. В отличие от односторонних двусторонние станки, кроме горизонтального вала, оборудованы вертикальной ножевой головкой, которой фрезеруют кромку заготовки. К вертикальной головке, горизонтальному валу заготовки подаются автоподатчиком.

Работают на станке с ручной подачей следующим образом: рабочий осматривает заготовку с обеих пластей, после чего кладет ее на переднюю плиту стола и правой рукой берет за торец, надвигает на ножевой вал, придерживая плотно левой рукой до момента, когда передний конец заготовки пройдет ножевой вал, после чего левой рукой прижимает заготовку к задней плите. Обрабатывают заготовки с вогнутой стороны. Подавать их на ножевой вал надо равномерно, без рывков и толчков. Фрезеруют заготовки до образования чистой поверхности. В станки с механической подачей заготовки подают одну за другой, т. е. торец в торец.

Качество обработки проверяют так: складывают фугованные заготовки обработанными кромками или пластями, если между ними нет просветов (зазоров), обработка считается удовлетворительной. Если между кромкой и пластью заготовки не получается прямой угол, надо настроить направляющую линейку. Непрострожка и вырывы на обработанной поверхности получаются, если столы установлены непараллельно в продольном и поперечном направлении. Непрострожка по ширине получается при отклонении ножевого вала относительно плоскости заднего стола.

Ножевой вал фуговальных станков с ручной подачей должен иметь ограждение, открывающееся лишь при проходе заготовки и автоматически закрывающееся после ее обработки.

Рейсмусовые станки предназначены для обработки заготовок на заданный размер по толщине и создания у них строго параллельных сторон (плоскостей). Станки выпускаются односторонними, с одним ножевым валом – для фрезерования заготовок с одной стороны, и двусторонними, с двумя ножевыми валами – для одновременной обработки двух плоскостей. В рейсмусовые станки подают заготовки, прошедшие обработку на фуговальных станках.

Стол рейсмусового станка перемещается вверх и вниз подъемным механизмом. За ножевым валом имеется прижимная колодка, предотвращающая вибрацию обрабатываемого материала. Перед подающими валиками устанавливают предохранительное устройство, состоящее из когтей, которые нанизаны на вал и предотвращают выбрасывание обрабатываемого материала.

При фрезеровании на двустороннем рейсмусовом станке обеспечивается взаимная параллельность обработанных плоскостей. На нем имеются специальные выносные приспособления для заточки и фугования ножей, контроля точности установки ножей.

Подавать заготовки нужно торец в торец, используя всю ширину стола. После обработки материал не должен иметь заколов, вырывов, ворсистости, рисок. Мшистость, ворсистость получаются при фрезеровании сырого материала или обработке тупыми ножами, непрострожка – при неплотном прижатии валиками заготовок к столу, неодинаковом выступе лезвия ножей из вала и неодинаковой толщине заготовки.

До начала работы проверяют правильность установки ножей, остроту их заточки. Ножевой вал должен быть огражден. Обрабатывать заготовки, длина которых меньше расстояния между передними и задними валами, не допускается. Чистить, налаживать и ремонтировать станок на ходу запрещается.

Четырехсторонние продольно-фрезерные станки предназначены для одновременного четырехстороннего плоскостного и профильного фрезерования досок, заготовок, брусков. На станке С16-4А обрабатывают детали столярных изделий, шкафов, плинтусы, наличники; на станках С26-2М – бруски оконных и дверных коробок, доски для покрытия пола и др. На станках обрабатывают пиломатериалы шириной соответственно 32–160 и 40–250 мм, толщиной 10–80 и 12–125 мм. Частота вращения шпинделя 6000 и 5000 об/мин.

Четырехсторонний продольно-фрезерный станок представляет собой станину, на которой расположен стол, механизмы резания и подачи, приводимые в движение от электродвигателей. Механизм резания состоит из двух или трех горизонтальных и двух вертикальных ножевых валов, механизм подачи – из вальцово-гусеничной системы.

До начала работы устанавливают хорошо заточенный инструмент (ножи, фрезы), после чего по образцу детали настраивают подающий механизм, линейки, упоры, прижимы, прижимные механизмы (ролики, линейки) устанавливают таким образом, чтобы обрабатываемый брусок мог свободно проходить в станок и не вибрировать. Подающие (верхние) валики регулируют так, чтобы при их опускании брусок мог пройти под ними.

После настройки пропускают через станок несколько пробных брусков. Если геометрические размеры правильны и качество обработки соответствует требованиям, приступают к работе. Подают заготовки торец в торец. Короткие заготовки обрабатывают в кратных размерах по длине, а затем торцуют.

Неровная поверхность при фрезеровании получается при плохо закрепленных суппортах и неисправных подшипниках ножевых валов; выхваты на концах – при неисправной установке столов, направляющих линеек и прижимов; искаженный профиль – при неправильной установке ножей, фрез на вертикальных головках. Несоответствие паза и гребня образуется при неточной установке или заточке фрез. Работать на станке без ограждений запрещается. Чистить, налаживать и регулировать станок на ходу не допускается.

Для обработки древесины на строгальных станках применяют ножи и фрезы. До установки ножи должны быть хорошо наточены и отбалансированы. Крепят их на валу, головке, равномерно затягивая болты поочередно от середины к краям.

Различают фрезы насадные и концевые, цельные и составные (набор фрез, скрепленных штифтами). Для обработки столярно-строительных деталей применяют преимущественно фрезы насадные составные.

Для гладкого фрезерования используют фрезы дереворежущие насадные цилиндрические сборные диаметром 80–140 мм, высотой 40– 260 мм, имеющие четыре вставных ножа. Для выработки пазов и гребней применяют насадные затылованные фрезы; для фрезерования прямоугольных продольных и поперечных пазов в древесине и клееной древесине на фрезерных, четырехсторонних продольно-фрезерных станках и автоматических линиях применяют насадные дисковые, пазовые, дереворежущие фрезы с напаянными пластинами. Фрезы должны быть хорошо заточены, режущие кромки зубьев фрез должны быть без трещин, завалов, выкрошиваний, заусенцев и др.

На фрезерных станках можно выполнять разнообразные работы: создавать профили у деталей путем отборки калевки, фальцов, пазов, гребней и т. п., выполнять гладкое фрезерование кромок, обрабатывать по периметру оконные створки, форточки, фрамуги, дверные полотна и др.

Фрезерные станки различают по расположению шпинделей (верхнее и нижнее), числу шпинделей. Фрезерный станок (рис. 102, а) представляет собой чугунную станину с неподвижным столом. На станине расположен суппорт с валом и закрепленным в нем шпинделем. Суппорт перемешается по направляющим в вертикальном направлении. Привод осуществляется от электродвигателя через ременную передачу.

Работы на фрезерном станке проводятся по линейке (гладкое или профильное фрезерование прямых деталей) и по кольцу в шаблонах (кривых деталей и обработка у рамок).

Прямолинейные кромки фрезеруют на станках с нижним расположением шпинделя, оборудованных направляющей линейкой с дугой (рис. 102, б). С помощью направляющей линейки можно также выполнять сквозное и несквозное фрезерование профиля. Направляющая линейка состоит из двух частей разной толщины: передняя линейка тоньше задней линейки на толщину снимаемого слоя древесины.

Передняя линейка должна быть строго параллельна задней и смещена вправо на расстояние 1,5–2 мм, т. е. на толщину снимаемого слоя древесины. Линейки должны быть строго перпендикулярны плоскости стола станка.

При профильном фрезеровании заготовки расстояние между линейками также должно быть 1,5–2 мм; при этом фреза выдвигается относительно линейки на глубину профиля.

При плоском фрезеровании фрезу (головку) устанавливают так, чтобы режущие кромки нижнего торца фрезы (головки) располагались на 3–5 мм ниже уровня стола.

При несквозном фрезеровании прямолинейных заготовок на столе крепят упоры, ограничивающие длину фрезерования заготовок.

Работают на станке так: рабочий кладет заготовку пластью на стол и, прижимая ее кромкой, подлежащей обработке, к линейке, надвигает на режущий инструмент. Подавать заготовку на инструмент нужно без рывков, равномерно прижимая к линейке.

Криволинейные кромки фрезеруют по кольцу в шаблонах (рис. 102, в, г). При сквозном фрезеровании заготовок с кривым профилем кромки используют приспособление (рис. 102, д), которое состоит из шаблона, упора и основания – подушки. Заготовку кладут в шаблон и закрепляют в требуемом положении прижимом. При сквозном фрезеровании используют приспособление (рис. 102, е), не имеющее прижима. Заготовки, уложенные в шаблоны, должны плотно лежать в них и точно примыкать к упору.

До начала фрезерования заготовка должна быть опилена (при большой кривизне) на ленточнопильном станке с припуском на обработку. После закрепления заготовки шаблон кромкой прижимают к кольцу и перемещают по столу, обрабатывая заготовку. Непрострожка кромок заготовки получается при недостаточном припуске на обработку или при невыдержанном расстоянии между передней и задней линейками. Если при работе профиль детали искажается или смещается, значит неправильно установлена фреза относительно рабочей плоскости стола. Волнистость обработанной поверхности получается вследствие неплотного прижима детали к направляющим линейками. При работе с плохо заточенным или тупым инструментом получается мшистая поверхность детали.

Фрезерные станки с ручной подачей опасны в работе. Наибольшую опасность представляет режущий инструмент (фрезы, ножевые головки и др.), так как при фрезеровании руки работающего находятся на близком расстоянии от режущего инструмента.

При работе на станках надо соблюдать правила техники безопасности. Нерабочую часть фрезы и выступающие части (шпиндель) ограждают. При работе по линейке следует применять прижим (рис. 102, ж). При фрезеровании по кольцу заготовки обрабатывают только в шаблонах; режущую часть фрезы (головки) нужно оборудовать подвижными ограждениями. Нельзя производить криволинейное фрезерование против слоя древесины.

Рис. 102. Фрезерование: а – общий вид фрезерного станка; б – фрезерование по линейке; в – фрезерование по кольцу с нижним расположением шаблона; г – фрезерование по кольцу с верхним расположением шаблона; д – приспособление для сквозного фрезерования с прижимом; е – приспособление для сквозного фрезерования без прижима; ж – приспособление для зажима обрабатываемой заготовки; 1 – станина; 2 – суппорт; 3 – маховичок подъема суппорта; 4 – стол; 5 – направляющие; 6 – кронштейн; 7 – воронка (приемная) для отходов; 8 – маховичок для натяжения ремня; 9 – обрабатываемая заготовка; 10 – задняя линейка; 11 – дуга направляющей линейки; 12 – ножевая головка (фреза); 13 – передняя линейка; 14 – шаблон; 15 – упорное кольцо; 16 – кромка шаблона; 17 – упор; 18 – подушка; 19 – прижим; 20 – подшипник; 21 – ограждение; 22 – крышка; 23 – шпиндель; 24 – подвижная часть ограждения фрезы и шпинделя; 25 – пружинящая пластинка; 26 – стойка

Линейки должны быть прочно прикреплены к дуге. Станок должен быть оборудован тормозными и блокировочными устройствами.

Работу на станке можно начинать лишь после того, как шпиндель полностью наберет необходимую частоту вращения.

Шипорезные станки предназначены для зарезки шипов и проушин. По конструкции они бывают одно– и двусторонние. На одностороннем шипорезном станке зарезку шипов и проушин ведут с одной стороны бруска, а на двустороннем – одновременно с обеих сторон.

На станине двустороннего шипорезного рамного станка расположены две колонки с суппортами: цепной и прижимной конвейеры. В зависимости от длины обрабатываемых деталей правую колонку передвигают по направляющим станины с помощью механизма передвижения. На каждой колонке смонтировано по четыре специальных электродвигателя, концы валов которых являются шпинделями для насадки режущего инструмента.

Каждый суппорт оборудован механизмами для вертикального, углового, а также горизонтального перемещения. Наличие углового поворота суппорта дает возможность производить обработку под углом к плоскости основания обрабатываемого бруска. Скорость подачи – бесступенчатая, что позволяет встраивать станок в автоматические линии.

Бруски для зарезки шипов кладут на цепной конвейер. Во избежание вибрации обрабатываемые бруски сверху прижимают конвейером. При прохождении мимо пильных и шипорезных головок бруски торцуются, на них зарезаются шипы и проушины.

Режущие головки, механизм подачи и другие движущиеся механизмы обязательно ограждают кожухом. Станок должен быть оборудован кнопкой для одновременного выключения режущих головок и механизма подачи.

Сверлильные станки предназначены для высверливания крутых сквозных и несквозных отверстий и образования продолговатых пазов в деревянных деталях столярно-строительных изделий. Станки бывают одно– и многошпиндельные, горизонтальные и вертикальные.

Сверлильные станки выпускают следующих типов: СВПГ-2 (сверлильно-пазовальный двусторонний), СВПГ-3 (для обработки прямых и наклонных пазов), СВСА-2, СВСА-3 (для высверливания и заделки сучков).

В зависимости от характера и условий выполняемых работ используют сверла разных видов. Конструкция сверл должна быть такой, чтобы при заточке не изменились режущие параметры, режущие элементы должны обеспечивать свободный процесс резания, получаемая стружка – легко удаляться из отверстия.

Для сверления отверстий в различных породах древесины поперек волокон применяют сверла спиральные дереворежущие с центром и подрезателем (рис. 103, а) диаметром 4–32 мм, длиной 80–200 мм. Для высверливания отверстий в древесине вдоль волокон используют сверла спиральные с конической заточкой (рис. 103, б) длинной и короткой серии. Сверла короткой серии имеют диаметр 2–12 мм, длину 25–145 мм, длинной серии – диаметр 5–20 мм, длину 130–210 мм.

Кроме того, применяют сверла спиральные с цилиндрическим или коническим хвостовиком, оснащенные пластинами из твердого сплава.

Для выпиливания пробок и заделки сучков используют цилиндрические пилки с выталкивателем (рис. 103, в, г).

Перед работой сверлильные станки настраивают: в патрон вставляют сверло требуемого диаметра, устанавливают его на нужной высоте, чтобы сверло подходило к детали в том месте, где будет выбираться отверстие, гнездо.

Рис. 103. Сверла: а – спиральное дереворежущее с центром и подрезателем; б – спиральное с конической заточкой; в – цилиндрическая пилка с выталкивателем и цилиндрическим хвостовиком; г – цилиндрическая пилка с выталкивателем и с коническим хвостовиком; d – диаметр сверла; d₁ – диаметр хвостовика; l – длина рабочей части; L – длина сверла

Сверлить отверстия можно по разметке, упору, шаблону или кондуктору. При сверлении отверстий по разметке на деталь предварительно наносят центр сверления отверстия. После разметки деталь кладут на стол, проверяют, находится ли ось сверла точно против точки разметки, закрепляют ее и производят пробное сверление.

Цепно-долбежные станки служат для выборки в деталях гнезд прямоугольного сечения. Для долбления гнезд под шипы и замки на цепно-долбежных станках применяют фрезерные цепочки, представляющие собой комплект резцов, шарнирно закрепленных заклепками. Цепочки выпускаются толщиной 8–20 мм, что соответствует ширине гнезда.

На цепно-долбежном станке ДЦА-4 (рис. 104) обрабатывают детали высотой до 200 мм, шириной до 160 мм, выбирают гнезда длиной до 320 мм, глубиной до 160 мм.

До начала работы станок нужно настроить: установить направляющую линейку с фрезерной цепью, упоры, стол. Стол устанавливают таким образом, чтобы можно было выбирать гнезда нужной глубины.

На стол кладут заготовку (деталь), прижимая ее продольной кромкой к направляющей линейке, а торцом к упору. Для выборки гнезда нужной длины регулируют величину продольного перемещения стола.

Рис. 104. Суппорт цепно-долбежного станка: 1 – цепь; 2 – ведущая звездочка; 3 – направляющая линейка; 4 – направляющий ролик; 5 – масленка; 6 – детали цепи

При работе следят за тем, чтобы цепь была хорошо натянута, подавалась плавно, с равномерным нажимом. По мере углубления цепи подачу постепенно уменьшают. Во избежание образования сколов у краев гнезда применяют подпорный брусок. Нерабочую часть цепи и звездочку ограждают.

На комбинированных станках можно выполнять ряд различных операций по обработке древесины. Наиболее часто встречаются станки со следующим сочетанием работ: фугование – рейсмусование – раскрой – сверление – шлифование; фугование – рейсмусование – раскрой – фрезерование – сверление – пазование – шлифование.

На комбинированном станке имеется общий привод и несколько шпинделей различного технологического назначения, расположенных на одной станине.

Для продольной, поперечной распиловки пиломатериалов, фугования, фрезерования и сверления древесины на стройках применяют комбинированную машину ИЭ-6009 (рис. 105). На станине расположены фуговальный механизм, приспособления для пиления и фрезерования, электродвигатель, стол для сверления и фрезерования. Фуговальный механизм включает электродвигатель, ножевой вал (барабан). На конце вала электродвигателя установлен шкив, от которого через клиновую ременную передачу приводится во вращение барабан (вал) с ножами.

Рис. 105. Комбинированная машина (станок) для обработки древесины модели ИЭ-6009: а – общий вид машины; б – конструкция машины; 1 – станина; 2 – расклинивающий нож; 3 – защитный кожух-козырек; 4 – пильный диск; 5 – направляющая линейка; 6 – питающий кабель; 7 – кронштейн; 8 – зажимная гайка-барашек; 9, 11 – направляющие; 10 – угловая плита

Приспособление для пиления состоит из пильного диска, плит (угловой и прямой), кронштейна и направляющих. Приспособление крепится зажимными гайками (барашками). Защитное приспособление состоит из расклинивающего ножа и ограждения (козырька).

Фрезы и сверла устанавливают в патроне на валу (барабане). На машине можно фрезеровать детали шириной до 200 мм, глубиной за один проход до 2 мм, распиливать доски толщиной до 45 мм под углом 0–45 %. Диаметр пильного диска 200 мм. Размер станка 630?400?230 мм, масса 48 к г.

На распиловочной машине марки ИЭ-6902 (рис. 106) раскраивают древесину (пиломатериалы) вдоль и поперек волокон и распиливают паркетные планки. Машину применяют в основном на стройках. На ней распиливают пиломатериалы толщиной до 5–60 мм и длиной от 200 мм, шириной от 20 мм. Размеры машины 550?480? ?300 мм, масса 17 кг.

Перед работой рабочий должен тщательно ознакомиться с инструкциями по обслуживанию станков. Работу начинают после того, как ножевой вал, шпиндель наберут необходимую частоту вращения. Подавать в станок обрабатываемый материал следует равномерно, без толчков. Чистить и смазывать станок можно лишь после полной его остановки.

При появлении шума, стука и вибрации вала, поломке ножей или их крепления, перегреве подшипников, неисправности ограждений станок надо немедленно остановить и сообщить об этом мастеру. Работать на станке можно лишь после устранения дефектов и получения разрешения мастера. Категорически запрещается работать без ограждений и при их неисправном состоянии. Если установлено, что нарушена электроизоляция электродвигателя, аппаратуры и неисправно заземление, работать на станке нельзя.

Рис. 106. Машина-станок для раскроя пиломатериалов вдоль и поперек волокон и для распиловки паркетных планок марки ИЭ-6902: а – общий вид станка; б – конструкция; 1 – кожух-ограждение; 2 – расклинивающий нож; 3 – пильный диск; 4 – ограждение; 5 – основание-корпус; 6 – стол; 7 – направляющая; 8 – барашек-гайка; 9 – упор; 10 – каретка; 11 – коробка; 12 – направляющая; 13 – выключатель

Основными составными частями охраны труда являются: трудовое законодательство, техника безопасности и производственная санитария. Трудовое законодательство регламентирует вопросы трудового права; техника безопасности и производственная санитария создают условия по обеспечению здорового и безопасного труда. Для создания оптимальных условий труда необходимо внедрять современные средства безопасности, устраняющие производственный травматизм и профессиональные заболевания.

Травма вызывает повреждение ткани и органов тела. Основные виды травм на предприятиях и на строительстве – ушибы, переломы при падении, ранения вследствие неправильного обращения с инструментом и оборудованием.

При поражении электрическим током возникают местное поражение тканей, ожоги, электрические знаки, поражение глаз и др.

Надзор за соблюдением законодательства о труде осуществляют государственные органы, инспекции и профсоюзы.

Производственная санитария – это система организационных, гигиенических и санитарно-технических мероприятий и средств, предотвращающих воздействие на работающих вредных производственных факторов, которые приводят к заболеванию.

При выполнении строительно-монтажных работ на работающих могут воздействовать неблагоприятные производственные и метеорологические условия. Работа столяров, плотников, стекольщиков на открытом воздухе или в неотапливаемом помещении вызывает обмораживание в зимнее время и перегрев организма или солнечные удары при работе под прямыми солнечными лучами.

Для улучшения условий работы на стройках ставят передвижные вагончики, которые подключают к действующим сетям отопления, водопровода, канализации, электрического освещения. На территории строительной площадки устанавливают указатели проходов, проездов, в темное время она должна освещаться. Хорошо должны быть освещены все рабочие места. Для работающих на открытой площадке устраивают помещения для обогрева, палатки или тенты для защиты от солнечных лучей, атмосферных осадков, им выдают соответствующую спецодежду. На площадке должны быть аптечки с медикаментами и средствами для оказания первой помощи, а при соответствующем количестве рабочих – медпункт. Работающие с токсичными средствами (антисептиками), синтетическими смолами, кроме респираторов и спецодежды, обеспечиваются защитной мазью или пастой.

В процессе работы по разным причинам возникает утомление, в результате которого снижается производительность труда. Задача охраны труда – создать такие условия, при которых работающий будет уставать минимально. Это относится в первую очередь к правильной организации рабочего места и снижению физических нагрузок. Рабочие приемы должны быть такими, чтобы рабочий не уставал, верстак подбирают соответствующего размера, поза рабочего должна быть правильной; работать в полусогнутом состоянии или с вытянутыми руками нельзя. Спецодежду подбирают по размеру так, чтобы она не мешала нормальной работе. Для снижения утомляемости рекомендуется делать производственную гимнастику.

Основными задачами техники безопасности на предприятии и на строительстве являются: организация работ по предохранению рабочих от производственных травм, разработка мероприятий по улучшению условий труда, оградительной техники и средств защиты.

Каждый вновь поступивший рабочий может быть допущен к работе лишь после обучения и проведения инструктажа по технике безопасности. Инструктажи подразделяются на вводный, первичный на рабочем месте, повторный, внеплановый и текущий.

Вводный инструктаж перед допуском к работе проводит инженер по охране труда с каждым вновь поступившим рабочим путем беседы и показа наглядных пособий. Первичный на рабочем месте, повторный, внеплановый и текущий инструктажи проводит непосредственный руководитель работ. Первичный инструктаж проводят на рабочем месте со всеми вновь принятыми рабочими путем показа безопасных приемов и методов работы. Повторный инструктаж проводят с целью повышения уровня знаний работающих, а внеплановый – при изменении правил по охране труда и изменения технологического процесса.

При инструктаже рабочий узнает правила поведения на территории, основные причины, вызывающие травматизм (неисправность оборудования, инструмента, электросети и т. п., неправильные приемы работы); знакомится с правилами поведения в зоне работ кранами, лебедками, автотранспорта и при погрузочно-разгрузочных работах. О проведении первичного на рабочем месте, повторного и внепланового инструктажей работник, проводивший инструктаж, делает запись в журнале регистрации инструктажа на рабочем месте с обязательной подписью инструктируемого и инструктирующего. На рабочем месте инструктаж проводит мастер или производитель работ, подробно объясняет безопасные приемы работы, оградительную технику, рассказывает об электробезопасности, порядке содержания рабочего места, устройстве механизма, правилах пуска, остановки и смазывания станков.

Техника безопасности на строительстве. На стройплощадках приходится выполнять ряд операций с применением ручного и механизированного инструмента, а иногда и деревообрабатывающих станков. Ввиду этого большую роль для безопасной работы играет правильная организация рабочих мест. Рабочее место столяра, занятого обработкой древесины, оборудуется верстаком и необходимым инструментом и приспособлениями.

Верстак прочно закрепляют на рабочем месте, а инструмент располагают так, чтобы им легко и удобно было пользоваться. Пиломатериалы, заготовки размещают поблизости от верстака, чтобы рабочий не затрачивал значительных усилий и движений на их доставку к месту работы.

Особое внимание следует обращать на правильное использование механизированного инструмента. Рукоятки ручного инструмента (молотков, пил, стамесок и т. п.) должны быть тщательно и хорошо закреплены, а их поверхность должна быть гладкой, без выбоин и сколов.

Переносить грузы на носилках допускается по ровному месту на расстояние не более 50 м, а переносить их по лестницам или стремянкам нельзя. На местах погрузки и выгрузки лесоматериалов должны быть приспособления, исключающие развал лесоматериалов.

Техника безопасности и организация рабочих мест при монтаже деревянных конструкций. Деревянные конструкции в проектное положение поднимают посредством инвентарных строп, для чего их прикрепляют к конструкциям, в затем подвешивают к крюку подъемного механизма.

Стропуют элементы и конструкции по заранее утвержденным схемам с учетом прочности и устойчивости поднимаемых конструкций. К месту установки их подают в положении, близком к проектному.

Во избежание раскачивания конструкций при подъеме следует применять оттяжки из пенькового или тонкого гибкого троса, прикрепляя их временно к концам конструкции. При прикреплении троса к оконным или дверным блокам надо следить за тем, чтобы не нарушить гидроизоляцию, проложенную по периметру блока.

При подъеме или опускании стоять под изделиями или под стрелой крана категорически запрещается. Расстроповка элементов и конструкций до их закрепления в проектном положении не допускается. От грязи, наледи конструкции очищают на земле до их строповки и подъема.

В процессе монтажа нужно обеспечить устойчивость и неизменность элементов и конструкций и своевременное закрепление в проектном положении.

Монтаж элементов и конструкций и перемещение их над перекрытиями, под которыми работают рабочие, допускается лишь в исключительных случаях с разрешения руководства строительно-монтажной организации.

Зона монтажных работ, опасная для нахождения людей в процессе перемещения или монтажа конструкций, должна быть обозначена предупредительными знаками и надписями.

Поднятые элементы, конструкции опускаются на место установки не выше 300 мм от проектного положения, после чего монтажники устанавливают их на место. Выполнять монтажные работы в открытых местах на высоте при силе ветра более 15 м/с, гололедице, грозе или тумане не допускается. Входы в помещения и проходы в нижних этажах зданий, над которыми ведется монтаж, должны быть закрыты для доступа людей.

Все сигналы машинисту крана или мотористу лебедки, а также рабочим на оттяжке должны подаваться одним лицом – бригадиром монтажной бригады, звеньевым или такелажником-стропальщиком. Сигнал «Стоп» может подаваться любым работником, заметившим явную опасность.

Перед началом работ бригадир, мастер или производитель работ обязаны детально ознакомить рабочих с предстоящей работой и проинструктировать о способах ее выполнения. Верхолазные работы при монтаже могут выполняться рабочими не моложе 18 лет.

Деревянные конструкции располагают у фронта работ комплектно и в соответствии с последовательностью монтажа, чтобы в процессе монтажа не надо было терять время на розыск требуемых изделий. Подвоз изделий к месту монтажа должен быть заранее запланирован в соответствии с утвержденным графиком работ.

Механизмы для монтажа – краны, лебедки – должны быть установлены так, чтобы ими было удобно пользоваться без излишних движений. Для возможного передвижения механизмов вдоль фронта работ должны быть устроены дороги. На участке монтажных работ вывешивают соответствующие обозначения границ монтажных работ, чтобы посторонние люди не попадали в эту зону.

Рабочие должны быть снабжены набором инструментов, необходимых для установки изделий в проектное положение, выверки правильности их установки и закрепления в проеме. При выполнении монтажных работ необходимо пользоваться технологическими картами.

Техника безопасности на деревообрабатывающих предприятиях. Оборудование в цехах по обработке древесины должно быть расставлено, чтобы проходы и проезды, пути передвижения работающих и грузов были доступны. Станки нужно устанавливать на прочных фундаментах и хорошо укрепить для противодействия усилиям нагрузок и вибрации.

Ввиду того, что на деревообрабатывающих станках работают на больших скоростях резания и подачи, их оборудуют надежно действующими ограждениями, приемниками для отсоса пыли, стружки, а также механизмами для подачи пиломатериалов.

На станках с ручной подачей следует применять съемные автоподатчики, которые исключают случаи травматизма.

Пусковую аппаратуру монтируют на станках так, чтобы станочнику удобно было ею пользоваться. Ограждения с пусковым устройством должно быть сблокировано таким образом, чтобы при поднятом ограждении пуск станка исключался.

Рабочие места должны быть хорошо и правильно освещены. Работать с неисправными защитными приспособлениями нельзя. Чистить станок, убирать его и смазывать трущиеся части можно лишь после полной его остановки. Режущий инструмент – фрезы, пилы, ножи и т. д., движущиеся части станка должны быть хорошо укреплены и ограждены.

При работе на транспортерах, конвейерах надо быть очень внимательными и аккуратными, чтобы не получить травму.

У ленточных транспортеров под рабочей ветвью ленты нужно устраивать ограждения на всю ширину ленты, а у роликовых транспортеров и конвейеров устанавливать щиты между роликами.

Для перехода через транспортеры и конвейеры устраивают мостики шириной 800 мм с перилами с обеих сторон и бортами. Открытые натяжные станции транспортера должны быть ограждены.

Техника безопасности при монтаже (сборке) домов. Строительную площадку в населенных местах во избежание доступа посторонних лиц ограждают. По периметру строящегося здания устанавливают зону, опасную для нахождения людей. Для здания высотой до 20 м она должна быть не менее 7 м. Работающие на стройплощадке в местах, где возможно падение предметов, должны быть обеспечены защитными касками. Открытые проемы в стенах ограждают. Для переноски и хранения инструментов, гвоздей, болтов рабочие, работающие на высоте, должны иметь сумки.

Эксплуатация инструментов. С механизированным инструментом могут работать лица, прошедшие обучение и имеющие удостоверение на право пользования им. Инструмент необходимо систематически и своевременно проверять и ремонтировать. Работать можно лишь исправным инструментом.

Работать механизированным инструментом с приставных лестниц запрещено. При перерывах в работе и во время переноски механизированный инструмент отключают от сети. Оставлять без надзора механизированный инструмент с работающим двигателем запрещается.

При работе вероятность поражения током работающего зависит от среды, в которой он работает. В помещениях, в которых производится работа, относительная влажность воздуха не должна превышать 60 %.

Для обеспечения постоянной работы делают защитное заземление, которое защищает людей от поражения током. Для предохранения работающих от поражения током делают быстродействующее устройство, отключающее электроустановки при опасности поражения током.

При соприкосновении человека с токоведущими частями действующей электроустановки создается опасность поражения током. Опасна для жизни человека сила тока – 0,05 А, а 0,1 А, т. е. в 2 раза большая, – смертельна. Не изолированные токоведущие части ограждают так, чтобы к ним не было свободного доступа.

Электроинструмент следует систематически проверять на отсутствие замыкания на корпус; кроме того, следует проверять перед работой исправность подводящего кабеля. Электроинструмент должен быть заземлен, при отсутствии заземления работать электроинструментом запрещается.

К работе с механизированным инструментом допускаются лица, прошедшие производственное обучение и имеющие соответствующее удостоверение. Ремонтировать, регулировать и настраивать механизированный инструмент можно только после его отключения и полной остановки. При работе с электроинструментом следует пользоваться защитными очками. В процессе работы запрещается натягивать и перегибать кабели инструментов.

В ненастную погоду (снег, дождь) работать на открытой площадке электроинструментом можно лишь в исключительных случаях, под навесом с обязательным применением диэлектрических перчаток. В особо опасных помещениях, а также вне помещений работать электроинструментом можно при напряжении не более 36 В.

Пусковую аппаратуру размещают таким образом, чтобы посторонние лица не могли запустить машины и механизмы. Рубильники должны быть оборудованы кожухами.

Металлические строительные леса, рельсовые пути электрических грузоподъемных кранов и другие металлические части строительных машин и оборудования с электроприводом, корпуса электродвигателей, кожухи рубильников должны быть заземлены.

Ручные переносные светильники должны иметь защитную металлическую сетку, причем напряжение на них должно быть не более 36 В, а в особо опасных местах (траншеи, колодцы) – 12 В.

Штепсельные соединения с напряжением 12 и 36 В должны иметь цвет, резко отличающийся от штепсельных соединений с напряжением более 36 В.

Резиновые защитные средства перед применением осматривают, очищают от грязи, вытирают. Защитные средства, имеющие проколы, трещины, применять нельзя.

При пилении, фрезеровании, шлифовании надо пользоваться защитными очками. В особо опасных помещениях и с повышенной опасностью поражения электрическим током работать электроинструментом можно при напряжении не выше 42 В. Корпуса электроинструментов, работающих при напряжении более 42 В, должны быть заземлены.

Рабочие и инженерно-технические работники, занятые эксплуатацией и ремонтом электрических установок, должны уметь освобождать пострадавших лиц от тока и оказывать им первую помощь. При поражении человека надо немедленно устранить воздействие на него тока путем отключения рубильника, предохранителей и т. д. Человек, спасающий пострадавшего, должен обезопасить себя, надев галоши, резиновые или сухие шерстяные перчатки и наскоро обмотав руки сухой тряпкой. Когда под рукой нет таких предметов, токоведущие провода оттягивают от пострадавшего сухой палкой, резиновым жгутом, сухой одеждой и т. п. После снятия напряжения нужно срочно вызвать врача для оказания медицинской помощи.

Пожары могут нанести большой ущерб любому хозяйству. Основными причинами пожаров являются: неумелое обращение с огнем на открытых площадках, курение в пожароопасных местах, неисправности в электросети, неправильное хранение легковоспламеняющихся материалов, загромождение цехов и территории и т. п.

Укладывать сгораемые предметы (пиломатериалы) на строительной площадке можно на расстоянии не менее 15 м от строящихся зданий или временных сооружений. Склады горючих и смазочных материалов следует располагать со стороны, противоположной господствующим ветрам, и на большом расстоянии от зданий.

Надо систематически проверять электросеть и своевременно устранять ее неисправность. Временные металлические и электрические печи можно устанавливать только по согласованию с органами пожарного надзора. В местах, отведенных для курения, следует поставить бочки с водой и ящики с песком для окурков.

На строительной площадке должны быть оборудованы противопожарные посты с огнетушителями, ведрами, лопатами, ломами, баграми, гидропультом и топорами. У гидропульта обычно устанавливают бочки с водой.

Места, где водопровод отсутствует, оборудуют закрытыми водоемами с мотопомпами на расстоянии 150–200 м от зданий.

Пожарная профилактика предусматривает мероприятия, направленные на предупреждение возникновения пожаров, т. е. создание условий, препятствующих распространению огня, меры по эвакуации людей, материалов, оборудования при возникновении пожаров, а также план работы людей по быстрейшей ликвидации пожара.

Склады пиломатериалов должны содержаться в чистоте и иметь необходимые дороги и проезды. Территорию склада надо систематически очищать от отходов – коры, щепы. Курение на складах, а также разведение костров категорически запрещается.

В летние дни территорию склада, а также территорию предприятия надо поливать водой. Разрывы между штабелями и группами штабелей должны соответствовать предусмотренным нормам.

Склад должен быть оборудован противопожарным водопроводом, водоемами. Небольшие склады должны иметь чаны с водой, огнетушители.

В деревообрабатывающих цехах нужно следить за состоянием электрооборудования, пусковой аппаратуры, силовой и осветительной сети. Обтирочные материалы следует хранить в специальных закрытых металлических ящиках и периодически их очищать. Необходимо систематически смазывать подшипники, не допуская их перегрева.

Хранить сверхнормативные запасы пиломатериалов, заготовок и деталей в цехах не допускается.

Все проходы и подходы к пожарным кранам должны быть всегда свободными и доступными.

В малярных цехах нельзя работать без надежно действующей вентиляции, чтобы не образовалась взрывоопасная концентрация паров лакокрасочных материалов.

Цехи, кроме пожарного водопровода, должны быть обеспечены средствами пожаротушения, расположенными в удобных местах.

Для подачи сигналов о пожаре в цехе, в мастерской должна быть установлена пожарная сигнализация. В случае ее отсутствия необходимо установить сирены, колокола и т. п.

Каждый работающий, заметив пожар, обязан немедленно (по телефону) вызвать пожарную команду, а если нет телефона, дать другой какой-либо сигнал и принять меры по тушению пожара местными средствами.

Для обеспечения борьбы с пожарами и профилактики пожаров на каждом строительстве и предприятии из состава работающих создаются добровольные пожарные дружины, активно участвующие в тушении пожаров. В каждой смене должно быть минимально необходимое количество работников пожарной дружины.
