Все кровельные работы условно делятся на три группы: заготовительные (отбор и сортировка материала, их раскройка, изготовление мастик), подготовительные (подготовка оснований под кровлю) и основные (укладка материалов на основание, закрепление их).

Кровля – самый верхний покров крыши, защищающий конструктивные элементы здания от атмосферных осадков и отводящий воду на землю. Кровля должна быть водонепроницаемой и соответствовать противопожарным требованиям. Ее изготавливают из различных строительных материалов: черепицы, волнистых и плоских асбестоцементных листов, тонколистовой стали, промышленных рулонных и местных материалов (глиносоломенная, глинокамышовая кровля и т. д.).

Кровельное покрытие состоит из:

– наклонных плоскостей (скатов);

– наклонных ребер;

– горизонтальных ребер – конька.

Места пересечения скатов под входящим углом называются ендовы и разжелобки. Края кровли, располагаемые горизонтально над стенами здания, называются карнизными свесами, а располагаемые наклонно – фронтонными свесами.

Настенные желоба предназначены для сбора атмосферной воды со скатов. Из них вода уже поступает в водоприемные воронки, затем в водосточные трубы и в ливневую канализацию.

Элементы кровли можно укладывать как в продольном, так и в поперечном направлении, соединяя их в замок (листы кровельной стали) или внахлест (все остальные виды покрытий).

По конструкции кровли бывают однослойными (из тонколистовой стали, плоских и волнистых асбоцементных листов, ленточной штампованной черепицы) и многослойными (из рулонных материалов, плоской ленточной черепицы, теса, стружки, драни и гонта).

Количество слоев в многослойных кровлях колеблется от 2 до 5 в зависимости от выбранного материала, они более трудоемки и менее экономичны.

Если в многослойных кровлях каждый последующий слой кладут в поперечном направлении, то он должен перекрывать стык элементов нижележащего слоя.

Если же его кладут в продольном направлении, то он полностью покрывает нижележащий слой с установленным ГОСТом напуском.

Все кровельные работы условно делятся на три большие группы:

– заготовительные: отбор, сортировка и очистка всех видов материала, раскройка рулонных материалов, изготовление элементов кровли из листовой стали, разрезка асбестоцементных листов, приготовление мастик;

– подготовительные: подготовка оснований под кровлю;

– основные: укладка кровельных материалов, крепление их к основанию, послемонтажный уход за ними.

Самыми уязвимыми местами на кровле являются ендовы, образующие входящий угол, так как летом в них скапливается дождевая вода, весной – талая, а зимой – снег.

Поэтому к устройству этого кровельного элемента надо подойти с особенной тщательностью. Ендову делают в виде лотка шириной не менее 300 мм из досок толщиной 25 мм, который затем покрывается кровельной оцинкованной или черной окрашенной сталью так, чтобы ее концы заходили под основной материал кровли на 200 мм с каждой стороны.

Вокруг дымовой трубы делают воротник из кровельной стали. Причем со стороны конька стальной лист подводят под кровлю, а со стороны карниза – поверх кровли, образуя фартук. У самой трубы лист подводят под кирпичную кладку. В целях противопожарной безопасности обрешетка и кровельное покрытие не должны доходить до трубы на 140 мм, а все деревянные элементы – не менее чем на 400–500 мм.

В качестве водосточных используют трубы диаметром 100–140 мм, которые располагают на расстоянии не менее 120 мм от стены.

На кровлях с асбестоцементным или черепичным покрытием для отвода атмосферной воды используют водосточные трубы. Последние изготавливают из кровельной стали и подвешивают с уклоном 2–3° к углам здания.

Водосточная труба состоит из водоприемной воронки, прямых звеньев, колен для обхода выступов на стене, отмета для отвода воды от стен здания.

Основными деталями водоприемной воронки являются ободок, конус и стакан. Для ободка воронки вырезают заготовку, ширина которой равна длине верхней стороны трапециевидной заготовки для конуса, и ее края отгибают для соединения с конусом. Затем заготовку выгибают и соединяют фальцем. На готовом ободке выкатывают два валика жесткости и отбортовывают кромку, в которую закатывают проволоку диаметром 14 мм.

Для конуса вырезают заготовку в виде равнобедренной трапеции, верхняя сторона которой имеет длину, равную ширине заготовки для стакана, а нижняя сторона – длину, равную ширине заготовки для ободка. На заготовке загибают фальцевые кромки и скатывают ее в конус на вальцовке при отклоненном сгибающем вале. Конус соединяют фальцем по образующей. Кромки прямоугольной заготовки стакана соединяют и обжимают. Стакан вставляют в звено трубы.

Прямые звенья водосточных труб изготавливают из стандартных стальных листов, которые разрезают вдоль или поперек в зависимости от нужного количества звеньев и диаметра водосточной трубы. Чтобы готовые звенья хорошо входили друг в друга, заготовке придают небольшую конусность: одну ее сторону укорачивают на 5–6 мм.

Заготовку звена с отогнутыми кромками для фальцевого соединения свертывают вручную на брусе-оправке, стальной трубе или выкатывают на вальцовке.

На концах прямых звеньев на зигмашине выкатывают валики, выступающие над поверхностью звена на 7–8 мм. Они одновременно являются ребрами жесткости и ограничителями глубины захода одного звена в другое.

Колена делают гофрированными из прямого звена трубы (сгибают с помощью пресса) или негофрированными – из нескольких звеньев трубы.

Для изготовления отмета берут гладкое колено, нижний конец которого срезан по косой (рис. 50).

Рис. 50. Отмет.

Водоприемные воронки и водосточные трубы крепят при помощи карнизных и настенных штырей со скобами. Крепежную полосу карнизного штыря, предназначенного для крепления воронки, подгибают и укорачивают так, чтобы входное отверстие конуса воронки находилось ниже капельника карнизного свеса на 7–10 мм, а валик жесткости стакана воронки опирался на хомут штыря.

Верхний настенный штырь крепят чуть ниже верхнего переходного колена, а нижний – чуть выше отмета. При необходимости между ними через равные промежутки устанавливают дополнительные штыри. Штыри крепят на березовых пробках, которые забиваются в отверстия заподлицо со стеной (рис. 51).

Рис. 51. Навеска водосточной трубы.

Работа с просечным железом не требует особых навыков и опыта, поэтому получить из него изделия высокого качества может и новичок в этом деле. Для этого понадобится рисунок или орнамент и минимальный набор инструментов: ножницы по металлу, угольник, рейсмус, молоток, линейка и несколько сечек.

Рейсмус для жестяных работ делается в виде пластинки из закаленной стали. По обеим кромкам инструмент имеет вырезы. Используя рейсмус, прочерчивают разметочные линии, параллельные кромкам листа.

Такой инструмент, как сечки, изготавливают трех видов: круглые, полукруглые и прямые. Первые делают из закаленной легированной стальной трубки необходимого диаметра. Рабочая часть их хорошо заточена, а верхняя часть имеет заглушку для удара по ней молотком. В этих сечках имеется отверстие для удаления из них осколков материала. Сечки выпускаются длиной от 150 до 180 мм.

Сечки полукруглой формы делают с разным поперечным сечением: крутым, отлогим, средним. Рабочую сторону затачивают на ширину от 3,5 до 30 мм. Инструмент можно изготовить и в домашних условиях. Для этого берут обычное зубило и снимают у него рабочую часть. После этого с помощью наждачного круга придают его спинке полукруглую форму, а на краю того же круга выполняют рабочую часть инструмента, которую затем затачивают.

В качестве прямых сечек могут служить простые зубила, ширина рабочей кромки которых колеблется от 8 до 30 мм, а угол заострения – от 35 до 40°.

Владея навыками термической обработки стали, любой необходимый инструмент, включая и сечки, можно изготовить самостоятельно.

Для этого вида работ обычно берут кровельное оцинкованное или черное железо. Предпочтение отдают черному железу, потому что после окрашивания, чернения на нем более четко выделяется рисунок. Недостаток этого железа в том, что оно довольно быстро ржавеет, в отличие от оцинкованного железа.

Просечной рисунок, выполненный на оцинкованном железе, начинает «играть», если кровля и стены дома окрашены в темные цвета или на фоне кирпичных стен.

Перед выполнением работ тщательно подготавливают рабочее место. Для этого выбирают дубовый или буковый чурбак и ставят его на устойчивую скамью. На верхней части чурбака и следует просекать железо.

Жестянщик усаживается верхом на скамью так, чтобы чурбак находился между ног. С правой стороны на одном уровне с чурбаком устанавливают козлы небольших размеров, а с левой – стол. Стол нужен для складирования инструментов, а козлы – для горизонтального расположения длинных листов просечной резьбы.

Чтобы проделать отверстия, предусмотренные заранее заготовленным рисунком, на просекаемой поверхности с помощью линейки, угольника и других инструментов делают разметку, затем лист кладут на чурбак и все отверстия пробивают сечками, ударяя по ним молотком.

Наиболее трудные участки следует пробивать полукруглыми сечками. Узор, рисунок у кромок вырезают ножницами по металлу, а внутренний – прямыми сечками.

Кроме уже перечисленных инструментов, для пробивания мелких отверстий могут понадобиться чеканы (рис. 52).

Рис. 52. Виды чеканов: а – канфарник; б – расходники; в – бобошники; г – лощатники; д – пурошники; е – сапожок.

Отделывают просечное железо путем его чернения, то есть оксидирования.

Чернение проводят в эмалированной посуде с использованием подогрева. Но имеется некоторая сложность: чернить просечные листы больших размеров довольно трудно.

Перед чернением железа его подготавливают: удаляют с него окалину и ржавчину в следующих растворах.

1. Формалин – 2 части;

соляная кислота (20 %-ная) – 48 частей;

2. Уротропин – 0,5 таблетки;

соляная кислота (20 %-ная) – 0,5 л;

3. Соляная кислота – 25 части;

серная кислота – 15 частей;

уротропин – 0,06 части;

вода – 200 частей.

После удаления с железа окалины и ржавчины его тщательно промывают под струей воды и опускают в раствор для чернения, приготовленный по одному из рецептов.

1. Вода – 200 частей;

гипосульфит натрия – 16 частей;

ортофосфорная кислота – 1,4 частей;

хлористый аммоний – 12 частей;

азотная кислота – 0,6 частей.

Раствор постепенно доводят до температуры примерно 70° и приблизительно на 20 мин помещают в него железо, которое покрывается черной матовой пленкой.

Раствор может действовать и при температуре 20 °C.

В этом случае изделие держат в нем не менее 1 часа.

На изделии появляется матовая черная пленка, но менее прочная, чем при температуре 70 °C.

2. Вода – 200 частей;

нитрат натрия – 35 частей;

едкий натр – 130 частей;

Раствор доводят до температуры 135 °C и опускают в него железо на 1,5 ч.

Железо в результате этой процедуры покрывается черной блестящей пленкой.

3. Вода – 200 частей;

едкий натр – 300 частей;

нитрат натрия – 6 частей.

Раствор доводят до температуры 150 °C и помещают в него изделие не более чем на 10 мин. Изделие покрывается матовой черной пленкой.

После чернения изделия промывают горячей водой и сушат на открытом воздухе. Затем на них наносят тонкий слой натуральной олифы.

Водоотлив у стены и у дымовой трубы (рис. 53) делается не менее чем на 150 мм выше уровня кровли.

Рис. 53. Водоотлив у дымовой трубы.

Листы, перекрывающие внутренний закругленный угол кровли, укладываются внахлестку не менее чем на 100 мм.

Диаметр водосточных труб зависит от количества поступающей в них воды. Так, диаметр водосточной трубы для кровли площадью 30 м² составляет 80 мм, для кровли площадью 50 м² – 90 мм, для кровли площадью 125 м² – 100 мм. Устанавливают водосточные трубы на расстоянии не менее 30–35 мм от стены и крепят к ней при помощи хомутов и замурованных штырей с ухватами. Для того чтобы штыри не ржавели, они должны быть оцинкованными или покрытыми каким-либо антикоррозийным составом.

При установке вентиляционной трубы необходимо с максимальной точностью вырезать для нее отверстие в кровле, так как перекрыть большой зазор будет очень трудно.

В зависимости от конструкции кровли различают два вида желобов: подвесной и настенный.

Картины настенных желобов выполняют на верстаке. В двойной картине (рис. 54) короткие стороны листов соединяются между собой двойными лежачими фальцами, расположенными по направлению стока воды.

Рис. 54. Двойная картина настенного желоба.

На одной длинной стороне картины отгибают кромку для соединения с рядовым покрытием, а на коротких сторонах, отступив от другой длинной стороны 200–250 мм, делают по одному надрезу глубиной 30 мм и вдоль длинной кромки под углом 60° к плоскости картины отгибают отворотную ленту. Углы кромок под двойные лежачие фальцы обрезают на 45°. Борт желоба отгибают на высоту 120–150 мм в зависимости от годового количества осадков, выпадаемых в данной местности.

Затем на коротких сторонах картины отгибают кромки под лежачие фальцы: у картин желобов, расположенных справа от водоприемной воронки, правые отгибы делают вверх, а левые вниз, а у левых картин – наоборот. Настенный желоб используют при отсутствии свеса (рис. 55), поэтому крепят непосредственно по краю кровли.

Рис. 55. Лежачий желоб.

Самым распространенным считается подвесной желоб с водосливным листом. Такие желоба бывают полукруглыми (рис. 56)., но встречаются и прямоугольные (рис. 57).

Рис. 56. Висячий желоб.

Рис. 57. Висячий коробчатый желоб: 1 – скоба; 2 – желоб.

Изготавливают их звеньями из стальных листов толщиной 4 мм, шириной 25 мм и длиной по 3–4 м. Листы в картине соединяют двойными лежачими фальцами и осаживают так, чтобы они оказались с наружной стороны желоба. Выгибают готовую картину на специальном приспособлении с помощью киянки. В конце желобов, не присоединяющихся к воронкам, ставят заглушки.

Для того чтобы не нарушать стилистическое единство деревянного дома, можно использовать коробчатые желоба, выдолбленные из половины бревна, предварительно пропитанные антисептиком.

Изготовление воротника начинается с тщательной разметки кровельного листа по заданным размерам. Разрезанные заготовки гнут так, чтобы в результате детали верхней и нижней частей боковых фартуков получились парными: две левые и две правые (рис. 58).

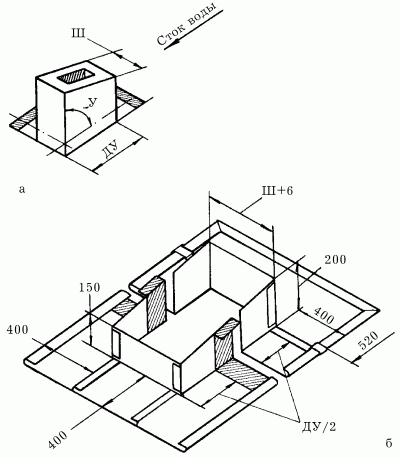

Рис. 58. Заготовка воротника дымовой трубы: а – общий вид дымовой трубы; б – детали воротника, подготовленные к укладке; Ду – длина дымовой трубы по уклону; Ш – ширина дымовой трубы; У – угол между стенкой трубы и скатом крыши (размеры даны в мм).

Половины воротника соединяют одинарными фальцами и пропаивают третником.

Вместо фальцевых соединений можно сделать отгибы, направленные по стоку воды, которые сначала заклепывают (2–3 заклепки диаметром 2–3 мм), а затем запаивают.

Слуховое окно в зависимости от его размера покрывают одной или двумя картинами. Перед изготовлением картин необходимо провести замеры обрешетки, чтобы установить диаметр основания окна, длину полуконуса по уклону, длину полуконуса по коньку.

По полученным размерам составляют чертеж окна (вид спереди и сбоку), по которому с учетом припусков на свес и фальцы раскраивается кровельный лист и заготавливаются две картины.

Воротник слухового окна состоит из трех фартуков: двух боковых и одного переднего (рис. 59).

Рис. 59. Воротник слухового окна: а – общий вид окна; б – передний фартук; в – боковой фартук; А – ширина фартука; Б – ширина нижней оконной обвязки; Д – длина боковой стенки окна по скату; Е – ширина воротника; Ш – ширина окна; У – угол между передней стенкой окна и скатом крыши; У1 – угол между скатом слухового окна и скатом крыши.

Заготавливают их по заданным размерам на верстаке с использованием бруса-оправки и киянки.

На переднем фартуке сначала отгибают короткие боковые отвороты, а затем длинный, расположенный между ними. На боковом фартуке сначала отгибают долевую кромку, а затем край, укладываемый на обрешетку. Короткую узкую кромку сваливают на плоскость, а длинную отгибают под прямым углом.

Слуховые окна покрывают тем же материалом, что и всю кровлю. Особое внимание необходимо уделять разделке мест их соединения со скатом крыши.

Колпак, защищающий оголовок дымовой или вентиляционной трубы, состоит из четырех боковин и крышки (рис. 60).

Рис. 60. Колпак для дымовой или вентиляционной трубы.

Заготовки по шаблонам вырезают из листовой стали. В боковинах отгибают капельники, верхние прямоугольные ободки и кромки для фальцевого соединения, а в крышке прорезают отверстие по размеру дымохода и отгибают внутренние бортики. После этого крышку соединяют с боковинами угловыми фальцами.

Зонты защищают дымовые каналы от попадания в них атмосферной влаги. В зависимости от формы зонты бывают конические или пирамидальные.

Для изготовления конических зонтов используют кровельную сталь толщиной 1–1,5 мм, а для пирамидальных – в 2 раза тоньше.

Для выполнения развертки конического зонта (рис. 61) необходимо начертить окружность нужного диаметра, провести из ее центра два радиуса так, чтобы угол между ними составил 35°, сделать припуск на нахлестку и вырезать заготовку.

Рис. 61. Заготовка для конического зонта: 1 – стойка; 2 – заклепка.

Затем края заготовки соединяют и закрепляют 3–4 заклепками, с наружной стороны к зонту также заклепками прикрепляют 3 стойки.

Для выполнения развертки пирамидального зонта (рис. 62) чертят квадрат заданного размера, противоположные углы соединяют диагоналями, образуя 4 треугольника. Одну из сторон треугольника разрезают, по линии разреза заготовку раздвигают на угол 25°, делают припуски на подгиб и на фальцевое соединение.

Рис. 62. Заготовка для пирамидального зонта.

Готовую заготовку слегка прогибают по сторонам треугольников и соединяют замыкающим фальцем. К внешней стороне зонта крепят 4 стойки.

Преимуществами кровли, сделанной из стальных оцинкованных листов, являются легкость, возможность покрыть крышу любой, даже достаточно сложной конфигурации, высокая степень сопротивляемости механическим воздействиям, долговечность. Срок службы такой кровли без капитального ремонта – 18–25 лет.

К недостаткам кровли можно отнести малую огнестойкость и высокую стоимость ее эксплуатации, вызванную главным образом необходимостью ее периодической окраски. Так, первый раз после установки кровлю из оцинкованной стали необходимо покрасить через 8–10 лет, а последующие покраски проводить каждые 2–3 года. Кровлю из черной стали красят каждые 2–3 года. Уклон кровли составляет 18–30°.

Обрешетку под стальную кровлю делают из брусков сечением 50 х 50 мм, ширина шага которых не превышает 200 мм.

Вместо обрешетки из брусков можно сделать сплошной настил из досок, по которому сверху укладывают теплоизоляционный слой из толя или рубероида, а затем стальное покрытие. Такая конструкция кровли значительно увеличивает срок ее службы и утепляет чердак. Это особенно важно в том случае, когда чердачное помещение используется в качестве мансарды или здание находится в холодном климатическом поясе. При устройстве такой кровли тем не менее необходимо учитывать ее большую стоимость и трудоемкость.

Бруски или доски обрешетки начинают прибивать от карниза к коньку.

Через каждые четыре бруска прибивают доску, на которой будут находиться стыки заготовленных листов (картин). Кроме того, сплошной настил из досок обязательно делается над карнизами и свесами крыши, под разжелобками и ендовами.

Ширина такого настила должна быть не меньше 600–700 мм.

Одним из недостатков стальной кровли является ее быстрая коррозия при неблагоприятных экологических и атмосферных условиях. Для того чтобы кровля прослужила дольше, листовой материал необходимо загрунтовать.

Грунтование – несложная операция, которая заключается в том, что стальные листы, предварительно очищенные от пыли, покрываются с обеих сторон натуральной олифой. Олифа наносится ровным слоем на всю поверхность листа, а чтобы избежать пропусков, в бесцветную и прозрачную олифу надо добавить небольшое количество тертого сурика в соотношении 10: 1.

На стол устанавливается металлический противень, в который наливается олифа, смешанная с суриком. Туда же на ребро ставится стальной лист, и кровельщик, поддерживая его одной рукой, другой рукой при помощи смоченной в олифе ветоши протирает сначала одну сторону, а потом другую.

Выполнять эту операцию рекомендуется с некоторым давлением.

По ее окончании необходимо убедиться, что на листе нет пропусков и затеков олифы, и только после этого приступать к другому листу.

Загрунтованные стальные листы перед использованием должны быть хорошо просушены.

Следующим видом подготовительных работ являются изготовление картин – сборных деталей рядового покрытия – и заготовка листов для карнизных свесов, настенных желобов, ендов и т. д.

Картина, как правило, состоит из 1–2 листов, края которых подготовлены для фальцевых соединений (рис. 63).

Рис. 63. Одинарная картина с подготовленными для соединения краями.

Удобнее всего работы по изготовлению картин вести на верстаке длиной 2 м и шириной 1 м с левым краем, выполненным в виде уголка.

По внешнему виду фальцевые соединения делятся на лежачие и стоячие, а по степени уплотнения – на одинарные и двойные.

Для выполнения одинарного лежачего фальца стальной лист кладут на верстак и при помощи чертилки намечают линию отгиба фальцевой кромки (рис. 64).

Рис. 64. Выполнение одинарного лежачего фальца: а – расположение листа на верстаке и выполнение маячных отгибов; б – отгиб всей кромки; в – перевернутый лист с отогнутой кромкой; г – сваливание листа на плоскость; д – соединение листов фальцем и его уплотнение; е – подсечка фальца.

Затем риску совмещают с ребром уголка и на углах листа при помощи киянки делают два маячных отгиба (рис. 64, а) после чего по риске отгибают всю кромку (рис. 64, б), переворачивают лист (рис. 64, в) и отогнутую кромку сваливают на плоскость (рис. 64, г). Такую же заготовку делают на втором листе. Первый и второй листы соединяют в замок и уплотняют киянкой (рис. 64, д). Для усиления соединения фальц необходимо подсечь металлической планкой и молотком (рис. 64, е).

Для соединения с использованием двойного лежачего фальца первые четыре операции выполняют так же, как для одинарного (рис. 65).

Рис. 65. Выполнение двойного лежачего фальца: а – отгибание кромки на 90°; б – перевернутый лист с отогнутой кромкой; в – сваливание листа на плоскость; г – соединение листов фальцем и его уплотнение.

Образовавшуюся кромку отгибают вниз на 90° (рис. 65, а), лист переворачивают (рис. 65, б) и фальц сваливают на плоскость (рис. 65, в). Подготовленный точно так же второй лист соединяют с первым (рис. 65, г), фальц уплотняют киянкой и подсекают его при помощи молотка и металлической планки.

В картинах рядового покрытия короткие стороны листов соединяют одинарными лежачими фальцами, а длинные стороны – двойными стоячими. Двойными лежачими фальцами соединяются картины карнизных свесов, настенных желобов и покрытия разжелобков.

Все кровельные работы выполняют в следующем порядке:

– покрытие карнизных свесов и установка настенных желобов;

– покрытие ендов, разжелобков и слуховых окон;

– устройство воротника вокруг дымовой трубы;

– рядовое покрытие;

– устройство водосточных труб.

Покрытие карнизных свесов и установка настенных желобов

Сначала на карнизном свесе производят разметку расположения костылей: через 500–600 мм и на расстоянии 130–160 мм от края карниза. После этого берут первую картину и укладывают на костыли так, чтобы одна ее сторона плотно вошла в зазор отворота, другую же сторону гвоздями прибивают к обрешетке. Слева от первой внахлестку укладывают вторую картину и т. д. до образования первой горизонтальной ленты. По фронтонному свесу первый ряд картин кладут с напуском 25–30 мм за обрешетку, по карнизному свесу делают напуск 100 мм.

При выполнении этих работ отогнутые кромки картин по стоку воды зацепляют, натягивают картины и уплотняют фальцы при помощи молотка и стальной рейки. Настенные желоба устанавливают поверх свеса. Образовавшиеся фальцевые швы смазывают суриковой замазкой и уплотняют, после чего желоба склепывают с верхом крючьев.

Устройство рядового покрытия

Заготовленные листы и картины поднимают на крышу и раскладывают по обрешетке вдоль свеса крыши так, чтобы было удобно вести работы.

Листы крепят к обрешетке при помощи кляммеров, которые отгибают на 20–25 мм и гвоздем прибивают к обрешетке с правой стороны картины и через 60–75 мм отгибают по стоячему фальцу. Кляммеры вырезают из оцинкованной стали в виде полос шириной 30–40 мм и длиной 120–150 мм и скручивают под углом 90° (рис. 66).

Рис. 66. Кровля из стальных оцинкованных листов: 1 – стоячий фальц; 2 – лежачий фальц; 3 – обрешетка; 4 – полотно картины; 5 – кляммеры.

Картины кладут вертикальными полосками сверху вниз, то есть от конька к свесу, соединяя их между собой лежачими фальцами (рис. 67).

Рис. 67. Стыкование лежачего фальца: 1 – правильное; 2 – неправильное.

Затем лежачие фальцы промазывают замазкой и сплющивают, подложив под них стальную пластину толщиной 5–6 мм, длиной 800–900 мм, шириной 55–60 мм. При сплющивании нужно следить за тем, чтобы фальцы шли только горизонтально. После того как будет сделан первый ряд картин, приступают ко второму ряду. Картины второго ряда кладут таким образом, чтобы край большого фальца первого ряда примыкал к маленькому фальцу второго ряда. Лежачие фальцы при этом смещают (по горизонтали) относительно друг друга примерно на 20 мм. Это делают для более удобного скрепления стоячих фальцев.

Стоячие фальцы скрепляют, затем, придавливая к обрешетке, большой фальц загибают по маленькому, в результате чего получается ребро высотой от 20 до 25 мм (загибать стоячие фальцы можно как после настила одной полосы, так и после настила всех полос при помощи двух молотков, начиная от конька к свесу). Загибая большой край по маленькому, нужно обращать внимание на то, чтобы ребра получались одной высоты и были тщательно уплотнены. С правой стороны устанавливают кляммеры, а после этого делают новую полосу картин.

После того как все картины будут уложены, на верхних листах делают стоячий фальц. Для этого обрезают лишнюю часть листа по коньку с одной стороны больше, а с другой меньше, затем большой фальц загибают по маленькому и хорошо уплотняют.

Этот тип покрытия чаще всего используют при строительстве малоэтажных жилых домов с уклоном кровли 25–45°. Кровля из асбестоцементных листов отличается достаточной прочностью, долговечностью, огнеустойчивостью и экономичностью.

Обрешетку под такую кровлю делают из брусков сечением 50 х 50 мм или 60 х 40 мм, которые прибивают на расстоянии 500 мм друг от друга, что составляет чуть меньше половины асбестоцементного листа.

Желательно, чтобы кровельные работы выполняли 4 человека. Перед их началом необходимо рассортировать все листы в зависимости от направления их укладки. Если укладку ведут справа налево, то листы надо подобрать так, чтобы крайняя правая волна на них была рядовой, а крайняя левая – перекрываемой. У стандартных асбестоцементных листов высота рядовой волны составляет 54 мм, а перекрываемой – 45 мм. Отобранные листы собирают в стопки по три обычных и одному укороченному и размещают вдоль стены.

Для ведения монтажа необходимо сделать подмостки и приготовить прочную веревку. Один человек подает листы своему напарнику, находящемуся на подмостках, а два других, стоя на обрешетке, принимают и устанавливают листы.

Для того чтобы асбестоцементные листы прикрепить к обрешетке, в них делают 3–4 отверстия для гвоздей или шурупов.

Отверстия проделывают с помощью дрели таким образом, чтобы они располагались на гребне волны, а их диаметр был примерно на 2–3 мм больше диаметра гвоздя или шурупа.

Кровельные работы начинают с карнизного ряда, правильность установки которого контролируют шнуром-причалкой. Кладут листы снизу вверх горизонтальными рядами. Соседние листы соединяют внахлестку на целую волну или на ее половину. Листы второго ряда напускают на листы первого ряда на 100–150 мм (величина напуска зависит от того, какой у крыши уклон: чем он больше, тем напуск меньше).

Для удобства работ перед их началом вдоль карнизной доски крепят противоветровые скобы по две на каждый лист, так, чтобы своими отогнутыми концами они крепко удерживали асбестоцементный лист за гребни волны. После того как будет уложен первый ряд, по нему мелом или карандашом намечают линию нахлестки и укладывают второй ряд.

Асбестоцемент крепят к основанию оцинкованными гвоздями длиной 70–90 мм или шурупами, под шляпки которых подкладывают шайбы из оцинкованной стали, резины, либо прокладки, сделанные из двух слоев рубероида (рис. 68).

Рис. 68. Крепление асбоцементных волнистых листов: 1 – бруски; 2 – скоба; 3 – лист; 4 – свес фронтона; 5 – гвоздь.

Гвозди в обрешетку следует забивать сверху через асбестоцементный лист, в противном случае на последнем могут образоваться трещины и сколы.

После окончания кровельных работ шляпки гвоздей, а также все имеющиеся подозрительные трещины покрывают суриковой замазкой.

Укладывать асбестоцементные листы можно двумя способами: вразбежку, смещая их в сторону в каждом вышележащем ряду, или строго один над другим.

Более надежным и простым является первый способ, так как при укладывании листов друг над другом без смещения один лист по краям перекрывается четырьмя соседними, в результате чего образуются щели, через которые может проникать влага. Чтобы избежать этого, предварительно углы листов необходимо обрезать.

Последний этап – покрытие конька, к которому прибивают специальный, с закругленной верхней гранью, коньковый брусок, имеющий сечение 100 х 60 мм. Затем брусок закрывают полосами рулонного материала и укладывают на него готовые асбестоцементные детали КПО-1 и КПО-2. Первую деталь кладут широким раструбом в сторону фронтона. Для гвоздей делают отверстие (два на плоском отвороте, два на оси выпуклой части). Отверстия на плоском отвороте делают так, чтобы они проходили через гребни волн асбестоцементных листов.

Вместо готовых деталей для конька можно использовать две сбитые под углом доски, установленные поверх асбестоцементных листов и прибитые к ним гвоздями.

Следует обратить внимание на то, что подшивать карнизы и крепить фронтонные доски удобнее до начала кровельных работ. Так, оголенная обрешетка будет выполнять роль лестницы, а работы можно вести как снизу, так и сверху.

Кровля из асбофанеры имеет ряд достоинств: долгий срок эксплуатации, пожаробезопасность и легкость сборки. Однако при этом существует один недостаток: данный материал достаточно хрупкий и требует бережного обращения при монтаже.

Обрешетку под кровлю из асбофанеры делают из деревянных брусков, сечение которых составляет 0,5 х 0,5 см.

Покрытие кровли асбофанерой начинают вести с карниза. После завершения первого ряда кладут второй, при этом один лист нужно накладывать на другой так, чтобы ширина нахлеста была равна 10–14 см. Данная величина зависит от угла уклона кровли: чем он круче, тем меньше напуск.

Горизонтальные ряды покрытия составляют также из листов, уложенных внахлест. При этом один лист должен заходить на другой на величину, равную ширине или 0,5 ширины волны.

Приготовленные и разложенные листы асбофанеры крепят к обрешетке, используя предназначенные для этого шиферные гвозди.

Под них подкладывают две шайбы (верхнюю изготавливают из кровельного железа, а нижнюю – из толя или рубероида) и забивают молотком. По окончании работ шляпки гвоздей для предотвращения коррозии покрывают олифой или суриковой замазкой.

Конек и ребра необходимо отделать специальными материалами (сначала обернуть рубероидом, а затем обить деталями КПО-1 и КПО-2) или заранее заготовленными деревянными брусками

Черепичная кровля предназначена не только для покрытия и защиты кровли от внешних воздействий, но и служит в качестве декоративного украшения, которое зачастую до неузнаваемости преображает небольшой дачный коттедж, делая его похожим на домик сказочной феи. Кроме того, черепичная кровля обладает рядом достоинств. Среди них можно выделить пожаробезопасность, большой срок службы, легкость монтажа.

Черепица обладает большой массой, и потому конструкция обрешетки должна весить несколько больше, чем обрешетка, например, под асбофанеру или асбестоцемент. Уклон кровли должен составлять не менее 40–45°.

Обрешетку под кровлю, которая будет выложена черепицей, составляют из широких досок или деревянных брусков сечением 0,5 х 0,5 или 0,6 х 0,4 см. Заготовленные доски или бруски раскладывают вдоль линии карниза с учетом того, что прикрепленная затем черепица верхнего ряда будет довольно легко входить в венчик черепицы нижнего.

При этом количество черепиц, составляющих вертикальные и горизонтальные ряды, обязательно должно быть равно целому числу.

Бруски или доски следует прикреплять, направляя их от конька к карнизу. После возведения обрешетки по краю карниза необходимо уложить доски, ширина которых составляет 15 см.

Для удобства проведения работ по укладке черепицы по карнизному краю доски лучше всего прикрепить уравнительную рейку.

Далее черепицу поднимают на крышу и раскладывают на ходовых мостиках длиной до 5 м с тем расчетом, чтобы ее хватило на составление 2–3 рядов. Дальнейшие работы кровельщик выполняет, сидя на треугольной скамье, которую для обеспечения безопасности следует прикрепить к обрешетке.

Плоскую ленточную черепицу можно класть двумя способами: чешуйками и в два слоя. Причем вне зависимости от способа кладку ведут начиная от основных скатов, далее на вальмовых ребрах и затем только на коньке.

Плоскую ленточную черепицу укладывают на основные скаты параллельными рядами, идущими в направлении от карниза к коньку так, чтобы черепица верхнего ряда перекрывала черепицу нижнего. При этом каждый нечетный ряд нужно заканчивать целыми плитками, а четный – половинками. В результате должно произойти небольшое смещение кирпичиков относительно друг друга.

Черепицу первого ряда зацепляют шипами за внутреннюю грань двух нижних брусков обрешетки. Плитки, составляющие второй ряд, крепят за верхнюю часть черепицы первого ряда. Кирпичики следующих рядов скрепляют так же, как и черепицу первого, а у конька – по типу второго.

Черепицу, положенную вдоль фронтонных и карнизных свесов, независимо от угла наклона крыши крепят к брусьям обрешетки. В остальных рядах прикрепляют только вторую и третью черепицы.

Плоскую ленточную черепицу закрепляют на брусьях обрешетки, используя гвозди и кляммеры, при этом можно вбивать их попарно. Прежде всего необходимо зацепить черепицу шипами за обрешетину, после чего по всему ряду установить кляммеры так, чтобы их горизонтальный отворот оказался сверху плитки, а под левый можно было бы подвести следующий кирпичик.

Виднеющиеся снаружи отвороты затем перекрывают вышележащим рядом. Концы кляммер прикрепляют к брускам обрешетки со стороны чердака.

В настоящее время существует несколько видов плоской ленточной черепицы.

Самым распространенным является черепица типа «бобровый хвост». Ее кладут в один ряд на специально приготовленный раствор (способ его приготовления приведен ниже). При этом обычно расход материала составляет 32 шт. на 1 м². В том случае, если черепицу укладывают в два ряда, расход составит 45 шт. на 1 м².

Для приготовления скрепляющего раствора следует смешать предварительно просеянные через сито известь, песок, цемент из расчета 1: 5: 1 и залить водой. Полученную смесь тщательно перемешать, контролируя консистенцию. Готовый раствор не должен быть слишком жирным, так как при затвердевании он может сильно ссыхаться и давать трещины. Количество взятого цемента должно строго соответствовать норме. В противном случае раствор окажется чрезмерно прочным, что приведет к значительным потерям материала при ведении ремонта.

Наряду с черепицей «бобровый хвост» часто используют также и черепицу типа «противень» (или голландскую). Ее укладывают чешуйками, прикрепляя к брусьям обрешетки с помощью гвоздей или кляммер.

Отличие пазовой ленточной черепицы от плоской заключается в наличии продольного закроя-паза, который предназначен для лучшего скрепления материалов.

Пазовую черепицу применяют для покрытия простых крыш, одно– или двухскатных. Ее крепят в один слой в направлении от фронтона, вдоль карниза, до конька, где ряды стоят параллельно друг другу. Выкладывая плитку, необходимо делать напуск: по ширине – на величину, равную ширине паза, а по длине – на 0,7–0,8 см. Как правило, первые два ряда укладывают, стоя на подмостях или лесах, следующие – сидя на треугольной скамье, закрепленной за брусья обрешетки.

Пазовая штампованная черепица отличается от двух вышеназванных наличием поперечных закроев, помимо продольных. Таким образом, кирпичики по всему периметру оказываются скрепленными между собой закрытыми фальцами, которые служат для предотвращения попадания влаги под кровельное покрытие.

Штампованную черепицу укладывают в один слой в направлении от карнизного свеса к коньку и при этом делают напуск по ширине и длине плитки на ширину или длину фальца.

К обрешетке ее крепят, используя проволоку, протянутую сквозь ушко кирпичика. С помощью проволоки черепицу привязывают к гвоздю, предварительно вбитому в брусок обрешетки.

По окончании работ образовавшиеся горизонтальные швы следует тщательно промазать глиной, соломенной резкой, смешанной с раствором извести и песка, или цементным раствором с добавлением пакли (пеньки). Это делают для того, чтобы предотвратить продувание черепичной кровли ветрами.

Ребра и конек крыши отделывают специально изготовленной для этого коньковой желобчатой черепицей. При этом на коньке плитку кладут в направлении сверху вниз, а ребра выкладывают в обратной последовательности: снизу вверх.

Далее необходимо заделать стыки ребер и конька. С помощью кровельной розетки из оцинкованной стали и приготовленного незадолго до этого цементного раствора. Черепицу сажают на раствор и прикрепляют проволокой к заранее вбитому в брусок обрешетки гвоздю.

Дерево – не самый подходящий материал для кровли, так как оно часто ломается, рассыхается, загнивает или сгорает. Но если правильно ухаживать за деревянной кровлей, она может служить до 15 лет. Кроме того, деревянные кровли легки, просты в устройстве, а в местностях, где поблизости имеется лес и приобрести материал не составляет особых проблем, еще и экономичны. Такой вид кровли очень хорошо зарекомендовал себя при постройке небольших садовых домиков.

Уклон деревянной кровли – 28–45°.

Обрешетку выполняют из брусков сечением 50 х 50 мм или жердей диаметром 60–70 мм, обтесанных на два канта. Карниз кровли и верхнюю приконьковую часть выкладывают из укороченных материалов, а рядовое покрытие – из полномерных.

Тесовая кровля может быть одно– и двухслойной (чаще двухслойной). Доски для нее заготавливают прямые, ровные, без сучков и гнилых мест. Лучшее покрытие получается из строганых досок хвойных пород дерева толщиной 19–25 мм. Для того чтобы они служили дольше, их предварительно обрабатывают антисептиком, а готовую кровлю каждые 3–4 года покрывают двумя слоями масляной водостойкой краски любого цвета. Как известно, усыхание древесины может привести к образованию многочисленных трещин на ее поверхности. Чтобы этого не случилось, доски нижнего ряда покрытия необходимо укладывать выпуклостью годовых колец вверх, а верхнего ряда – вниз (рис. 69).

Рис. 69. Тесовая кровля: 1 – стропильная нога; 2 – обрешетка; 3 – доска; 4 – коньковая доска.

Доски кладут перпендикулярно коньку. При двухслойной кровле первый и второй слой досок ставят впритык, не оставляя зазоров (рис. 70).

Рис. 70. Тесовая двухслойная кровля.

При однослойном покрытии доски кладут вразбежку: 1-й ряд – с зазором, который затем перекрывается досками 2-го ряда (рис. 71).

Рис. 71. Тесовая однослойная кровля, крытая вразбежку.

Для прикрепления нижних досок к обрешетке в их середину вбивают гвоздь длиной 70 мм, а для прикрепления верхних по краям вбивается два гвоздя длиной 100 мм. Конек и ребра перекрывают досками толщиной 25 мм, а швы между досками – специальными нащельниками.

Для придания кровле особой декоративности доски можно располагать параллельно коньку, соединяя их внахлестку и располагая выпуклостью годовых колец вниз.

Кровлю из драни традиционно используют в лесных районах Западной Украины (рис. 72).

Рис. 72. Кровля из драни.

Она отличается особой декоративностью, ярко выраженным национальным колоритом, легка и проста в изготовлении. Уклон кровли из драни – 28–45°.

Обрешетку под такое покрытие делают из жердей или брусков сечением 50 х 50 мм, которые прибивают на расстоянии 200–300 мм друг от друга.

Кровля из драни бывает двух-, трех– и четырехслойной. В горизонтальных рядах каждая дранка должна перекрывать другую на 25–30 мм. По скату верхние дранки перекрывают нижние на половину длины при двухслойном покрытии, на две трети длины – при трехслойном и на три четверти длины – при четырехслойном покрытии (рис. 73).

Рис. 73. Укладка драни: 1 – дрань; 2 – обрешетка.

Первый укороченный ряд драни укладывают ворсистой стороной вниз, а все остальные (укороченные и полномерные) – ворсистой стороной вверх так, чтобы ворс был направлен по стоку воды. Все драницы в каждом ряду укладывают внахлестку на половину или треть ширины. К обрешетке дрань прибивают гонтовыми гвоздями 1,5 х 70 мм.

Горизонтальность укладываемых рядов проверяют по рейке, в которую упираются концы драниц. Конек делают из двух досок, прибитых поверх драночного покрытия.

Обрешетку делают точно так же, как под кровлю из драни. Карниз и приконьковую часть выполняют из укороченного материала, а рядовое покрытие – из полномерного. Кровли для жилых домов обычно делают четырех– или пятислойными, для хозяйственных построек – трехслойными. При трехслойном покрытии каждый последующий ряд перекрывает предыдущий на 2/3 длины стружки, при четырехслойном – на 3/4 и при пятислойном – на 4/5.

Гонтовая кровля – самая дорогая и трудоемкая среди всех деревянных покрытий, но ее несомненными преимуществами являются прочность, долговечность и необычайная живописность (рис. 74).

Рис. 74. Гонтовая кровля: а – общий вид: 1 – гонтина; 2 – обрешетка; 3 – доски; б – гонтина.

Гонтовое покрытие отличается меньшей массой по сравнению с шиферной или черепичной, поэтому под него можно выбрать более легкую конструкцию кровли. Под гонтовое покрытие не рекомендуется подкладывать какой-либо рулонный материал в качестве гидроизоляции, так как он препятствует вентиляции гонта, вызывая его загнивание.

Уклон гонтовой кровли – 30–50°.

Обрешетку под кровлю делают из жердей и брусков сечением 50 х 50 мм с шагом, равным одной трети длины гонта.

Чаще всего гонт изготавливается из древесины хвойных пород, а также дуба или бука ручной колкой или распиливанием. Первый способ предпочтительнее, так как материал, полученный при распиливании, имеет шероховатую поверхность, впитывающую большее количество влаги, чем колотый. Лучшим считается колотый гонт из прямоствольной смолистой сосны.

Чтобы заготовить гонт самостоятельно, необходимо взять бревна диаметром 300–400 мм, распилить их на куски длиной 400 мм, каждый кусок расколоть топором на 3–4 плахи толщиной 80–100 мм и каждую плаху с помощью колющего лезвия и колотушки расколоть на гонт толщиной 8–10 мм. Для этого плаху вставляют в тиски, сверху на нее наставляют лезвие, по которому наносят короткие и жесткие удары колотушкой. Полученный гонт можно использовать сразу, пропитав его предварительно антисептиком.

Гонтовые кровли обычно бывают трехслойными. В каждом ряду острые края гонтин должны плотно входить в пазы на утолщенном ребре соседних гонтин, а вышележащие гонтины должны перекрывать стыки между ними. Причем чем меньше угол уклона, тем больше гонт должен перекрывать друг друга. Минимальное перекрытие составляет половину длины гонта. Каждую гонтину в верхней своей части прибивают к основанию кровли так, чтобы гвоздь входил в обрешетку не менее чем на 20–25 мм.

Вдоль свеса кровли прибивают доску, толщина которой должна равняться толщине гонта, на коньке гонт соединяют впритык.

Кровли из рулонных материалов легки, экономичны и в том случае, когда их выполняют с соблюдением всех технологических требований, достаточно надежны. К их недостаткам можно отнести малую огнестойкость, небольшую механическую прочность и неэстетичность, поэтому чаще всего их используют при возведении хозяйственных построек.

Кровли из рулонных материалов представляют собой гибкий изоляционный ковер, который настилают насухо или наклеивают на основание при помощи горячих и холодных мастик.

Рулонные кровли выполняют одно-, двух– или трехслойными (чаще двухслойными). В толевых кровлях оба слоя делаются из толя, в рубероидных – нижний слой делают из пергамина или подкладочного рубероида.

Как правило, такой вид кровли применяют на пологих скатах, уклон которых не превышает 12°.

Основание под кровлю может быть одно– или двухслойным. Последнее предпочтительнее. Однослойное сплошное основание делают из досок толщиной 25 и шириной 90–120 мм. Первый, несущий, слой двухслойного основания выполняют из досок толщиной 25 и шириной 100–120 мм, уложенных с зазором 45–50 мм. Второй, выравнивающий, выполняют из досок толщиной 15–20 мм и шириной 80–100 мм, уложенных вплотную друг к другу под углом 45° к карнизу.

Для того чтобы кровельный материал при работе не скатывался, предварительно его надо подержать некоторое время в раскатанном виде или перемотать в рулон обратной стороной.

При покрытии насухо рулонный материал настилают в два слоя: один – вдоль карниза, другой – перпендикулярно к нему. Каждый слой по краям прибивают гвоздями. Окончательное крепление покрытия осуществляют с помощью реек сечением 30 х 30 мм, прибитых перпендикулярно к карнизу.

Покрыть кровлю рулонным материалом сухим способом можно и по-другому. Для этого к обрешетке перпендикулярно к карнизу прибивают треугольные бруски сечением 50 х 50 мм (рис. 75).

Рис. 75. Устройство кровли с использованием треугольных брусков: 1 – рулонный материал; 2 – треугольный брусок; 3 – насадка из рубероида или толя.

Расстояние между брусками должно быть меньше ширины рулонного материала на 100 мм. Разрезанные заранее полотна двойным слоем укладывают между брусками и прибивают толевыми гвоздями через каждые 500 мм. В таком случае на гребне бруска получается шов, который перекрывают накладкой из сложенного вдвое толя или рубероида. Затем накладку прибивают толевыми гвоздями. На свесах крыши рулонный материал заворачивают под обрешетку на 100 мм и закрепляют толевыми гвоздями. На коньке и ребрах его загибают на 150 мм и прижимают двумя досками толщиной 25 мм и шириной 150 мм.

Кровельные работы с использованием мастики начинают с подготовки деревянного основания. Для этого на него в качестве грунтовки наносят растворенный в керосине, бензине или солярном масле битум в соотношении 2: 1. Раствор готовят из расплавленного остывшего битума (при температуре не выше 75–80 °C), который небольшими порциями добавляют в растворитель. Смесь перемешивают до получения однородной массы и процеживают через металлическую сетку с ячейками 3 мм.

Рекомендуется наложить два слоя грунтовки толщиной 1–2 мм каждый: так будет обеспечена более высокая степень сцепления битумной мастики с материалом покрытия.

Перед наклеиванием материал надо сначала подготовить: полностью шпателем или жесткой щеткой счистить посыпку с нижней стороны, а с верхней – только на стыковочной полосе шириной 100–150 мм. Причем крупнозернистую слюдяную и песчаную посыпку необходимо предварительно обработать растворителем, а тальковую – керосином.

Подготовленный рулонный материал расстилают, отрезают кусок необходимой длины, затем скатывают и быстро покрывают основание мастикой на ширину рулона.

Затем ногой на промазанную поверхность накатывают рубероид или толь, равномерно прижимая его, особенно по краям, на месте стыков. Для удобства выполнения этой операции рекомендуется надеть обувь на мягкой подошве без каблука.

Однослойное покрытие накладывают параллельно карнизу снизу кровли. Листы кладут внахлестку с напуском верхнего ряда на нижний на 100–150 мм. При двухслойном покрытии первый слой накладывают перпендикулярно к карнизу, а второй – параллельно ему.

После покрытия кровли рулонным материалом ее покрывают битумной мастикой и присыпают сухим просеянным песком.

Чтобы продлить срок службы рулонной кровли, ее можно дважды покрыть алюминиевой краской, смешанной с битумным лаком: первый раз кистью, второй раз краскопультом. Перед окрашиванием крышу необходимо очистить от грязи и пыли. При нанесении первого слоя покрасочная смесь должна содержать 8 % алюминиевой пудры, а при нанесении второго слоя – 16 %. Все работы необходимо закончить не позднее 3 ч с момента их начала, в противном случае краска расслаивается и становится непригодной к употреблению.

Для однослойной кровли: на 1 м² поверхности требуется 1,2 м² рулонного материала, 30 толевых гвоздей, 0,3 кг мастики, 0,8 кг готовой краски.

Для двухслойной кровли: на 1 м² поверхности требуется 2,4 м² рулонного материала, 30 толевых гвоздей, 0,6 кг мастики и 0,8 кг готовой краски.

Мастика представляет собой битум, смешанный с разного рода наполнителями и пластификаторами. В качестве наполнителя можно использовать сухую древесную муку, измельченный и просеянный торф или лесной мох, рубленую минеральную вату.

Независимо от вида все наполнители должны быть мелко измельчены, хорошо просушены и без комков.

Из пластификаторов чаще всего используют отработанное автомобильное масло, объем которого в мастике не должен превышать 5 %.

По сравнению с чистым расплавленным битумом мастики обладают рядом преимуществ: при низких температурах они менее хрупки, размягчаются при более высоких температурах, обеспечивают более прочное приклеивание рулонных материалов.

Мастику готовят в специальном варочном котле с хорошо пригнанной крышкой. Котел ставят на металлическую треногу, которую обкладывают кирпичной кладкой так, чтобы получилась топка. Устанавливать котел на треногу необходимо с небольшим уклоном во избежание загорания выливающегося битума. С этой же целью не следует загружать битум в котел более чем на 3/4 его емкости.

Мастику готовят из смеси нефтебитумов марок III и V. Для этого в котел сначала помещают куски легкоплавкого битума марки III. Котел ставят на огонь и, помешивая битум деревянной лопаточкой, доводят его до полного растворения. После того как на поверхности битума исчезнет пена, в него маленькими кусочками добавляют битум марки V и доводят температуру всей массы до 200 °C. Ни в коем случае нельзя допускать перегрева мастики, так как при более высокой температуре она теряет свои качества.

Мастика считается готовой, когда ее поверхность перестает пениться и становится стекловидной.

После этого в нее небольшими порциями засыпают подогретый на железных листах наполнитель, смесь постоянно помешивают. Очередную порцию наполнителя засыпают только после того, как опадет пена. Затем в мастику добавляют пластификатор и опять тщательно перемешивают.

При нанесении мастики на поверхность она очень быстро остывает, поэтому использовать ее надо сразу же после приготовления, не давая ей остыть ниже 120 °C.

Последнее время широкое распространение, особенно на Севере, получили кровли из синтетических плит. Они выпускаются плоскими и волнистыми, в виде рулонов и имеют стеклопластиковую основу. Кровли из этого материала настилают так же, как и кровли из асбестоцементных плит, перед которыми они имеют несомненное преимущество: они более декоративны и легки (рис. 76).

Рис. 76. Общий вид кровли из синтетических плиток.

Обрешетку под плиты устраивают из сплошных рядов теса, толщина которого 25 мм, а ширина не более 120 мм, потому что более широкие дощечки, как правило, сильно коробятся.

Сначала на обрешетку укладывают слой толя и прибивают его, используя специальные толевые гвозди. На ребрах, разжелобках и коньках стелют рубероид. И толь, и рубероид кладут, перекрывая нижележащий лист на 100 мм. Затем в направлении от свесов к коньку кладут синтетические плиты, каждую из которых прибивают к основанию толевыми гвоздями с широкой шляпкой.

Фасонные плиты, а также карнизные и коньковые крепят при помощи не только гвоздей, но и эластичной мастики. Под плиты, лежащие вокруг трубы, кладут оцинкованный стальной воротник, который для удобства делают из двух частей. Части воротника затем заделывают суриковой краской. С боков и снизу воротник на 150–170 мм выпускают, а сверху заправляют под плиты.

Глиносоломенную кровлю, как правило, устраивают на глинобитных домах или хозяйственных постройках. Особенно часто ее используют в сельской местности. Достоинство этой кровли заключается в том, что она дешевая, огнестойкая, проста в изготовлении, долговечна (может служить 25–30 лет). Но глиносолома – тяжелый кровельный материал, поэтому основу под нее делают из прочной древесины.

Как правило, для укладки берут обмолоченную вручную ржаную солому. Иногда ее заменяет ячменная или пшеничная солома. Солому, приготовленную для кровли, тщательно проверяют на наличие в ней гнили и травы.

Глину используют жирную, с содержанием в ней песка не более 15 %. Заготавливают ее осенью и оставляют на зиму, потому что она после промерзания становится рыхлой и лучше размокает. Глину заготавливают из расчета на 33 м² кровли 1 м³ материала.

Кровлю делают весной или в начале лета, чтобы она могла хорошо просохнуть. Плохо просушенная глина размывается атмосферными осадками и трескается на морозе.

Уклон крыши для такой кровли должен быть примерно 45–50°.

Снопики вяжут из ржаной соломы, полученной при ручной или машинной уборке хлеба. Для того чтобы они быстрее и лучше пропитались глиняным раствором, вязать их надо не очень туго, обрывая или обрубая сохранившиеся колосья. Диаметр снопика составляет 170–200 мм, а длина – 800–1000 мм. Из соломы машинного обмолота снопики получаются меньше: диаметр – 90–100 мм, длина – 500 мм.

Для приготовления глиняного раствора и последующей пропитки снопиков необходимо вырыть две творильные ямы глубиной 1 м, длиной 2 м, шириной 1,5 м. Дно и стенки ям закрывают досками (на дно можно положить мягкую солому), чтобы глиняный раствор не смешивался с землей.

Глину рыхлят и слоями толщиной 130–150 мм выкладывают на дно первой ямы. Каждый слой заливают водой из расчета 2 части воды на 1 часть глины. После того как яма заполнится на 3/4 объема, глину выдерживают в течение 6–7 ч и тщательно перемешивают веслами или специальными толкушками до консистенции сметаны.

Проверить готовность раствора можно, поставив в него соломинку. Если некоторое время соломинка сохраняет вертикальное положение, а приставший к ней раствор не стекает, то глина готова. Для того чтобы удалить из глины оставшиеся комки, ее надо процедить сквозь сито с ячейками 10 х 10 мм или через плетеную из прутьев корзину.

На дно второй ямы заливают слой глиняного раствора толщиной 70–100 мм. Первый слой снопиков кладут вдоль ямы в два ряда так, чтобы комли обоих рядов были направлены в середину ямы. Второй слой снопиков кладут рядами поперек ямы комлями к ее длинным сторонам. Снопики заливают раствором и проминают ногами до тех пор, пока они не пропитаются полностью, а раствор не выступит на поверхность на 30–50 мм. После этого поперек первых двух слоев выкладывают два следующих в том же порядке, затем еще два и т. д.

Когда яма будет заполнена, последний слой снопиков проминают и заливают глиняным раствором так, чтобы он полностью покрывал его. На снопики кладут доски, пригружают их камнями и оставляют материал для пропитки на 3 суток. Готовые снопики вынимают из ямы и выкладывают по ее краям так, чтобы глиняный раствор, стекая с них, попадал обратно в яму. После того как раствор перестанет стекать, снопики можно использовать.

Пропитанные раствором снопики можно хранить не более 2 суток.

Обрешетку изготавливают из тщательно ошкуренных жердей сечением от 50 до 70 мм и крепят к стропилам при помощи нагелей – металлических или деревянных стержней. Нагели помещают в отверстие стропил глубиной от 60 до 70 мм и диаметром 20 мм. Концы жердей скрепляют гвоздями. Под солому, обмолоченную вручную, жерди прибивают через каждые 300 мм, а под солому машинного обмолота – через каждые 200 мм.

Необходимо помнить о том, что сырая глиносоломенная кровля достаточно тяжелая, поэтому во время высыхания рекомендуется ее усиливать. Для этого под стропила помещают подпорки, а к нижней части карниза прикрепляют временную упорную доску, которую подпирают жердью.

Укладку снопиков производят от свеса к коньку. Для первого ряда отбирают снопики с ровными комлями и кладут их вдоль карнизного свеса, прижимая комлями к упорной доске (рис. 77).

Рис. 77. Покрытие карниза: 1 – жердь для временной подпорки; 2 – временная упорная доска; 3 – соломенные снопики; 4 – жерди обрешетки.

Уложенный на обрешетку снопик развязывают и хорошо разравнивают до тех пор, пока толщина покрытия не составит 100–150 мм. Рядом с первым снопиком внахлест укладывают второй, затем третий и так до конца ряда. После этого над обрешеткой измеряют толщину слоя при помощи доски, в центре которой забит гвоздь длиной 100–150 мм.

Покрытие скатов ведут сразу с обеих сторон (по 2 ряда на каждом скате), для того чтобы избежать перегрузки стропила. В том же порядке над первым рядом выкладывают второй, а начиная с третьего ряда снопики кладут комлями вверх. Края всех развязанных снопиков примерно на 80–100 мм загибают за обрешетину (рис. 78).

Рис. 78. Покрытие ската: 1 – временная упорная доска; 2 – соломенные снопики; 3 – жерди обрешетки.

Через каждые 3–4 ряда соломенное покрытие разглаживают граблями, заливают заранее приготовленным густым глиняным раствором, раствор уплотняют и приглаживают с помощью деревянной лопаты, чтобы кровля была ровной.

Если во время работы края уже уложенных снопиков высыхают, то перед укладкой очередного слоя их поливают глиняным раствором.

По обеим сторонам конька на расстоянии 100 мм от него прибивают две жерди, за которые цепляют снопики последнего ряда, образуя желобок. В желобок укладывают неразвязанные снопики. Получившееся при этом углубление между снопиками и кровлей заполняют пучками пропитанной глиной соломы и выравнивают. Конек перекрывают длинными пучками глиносоломы так, чтобы их середина находилась на коньке, а концы – по обеим сторонам от него (рис. 79).

Рис. 79. Покрытие конька: 1 – жерди обрешетки; 2 – выравнивающий пучок глиносоломы; 3 – круглый пучок; 4 – плоский, накрывающий пучок глиносоломы.

Заделывание дымовой трубы происходит следующим образом (рис. 80).

Рис. 80. Заделывание дымовой трубы: 1 – смесь глины с соломенной сечкой; 2 – распашка.

Пространство между низом выдры и поверхностью кровли заполняют на половину ее толщины смесью соломенной резки длиной 100 мм и глины.

Снаружи трубу обмазывают глиной, смешанной с соломенной сечкой длиной 20–30 мм, и обкладывают глиносоломенными снопиками так, чтобы образовался уклон для стока дождевой воды.

Разжелобки – самое уязвимое место в кровле, поэтому к их устройству необходимо подойти особенно тщательно (рис. 81).

Рис. 81. Покрытие разжелобков: 1 – соломенные снопики; 2 – нагели крепления жердей и брусьев обрешетки.

По линии соединения сходящихся скатов выкладывают первый слой снопиков, предварительно развязав их и расплющив. Снопики кладут комлями вверх по 4–5 в один ряд. На первый слой укладывают второй слой, но уже неразвязанных снопиков. В готовом виде высота покрытия разжелобков не должна превышать уровень всей кровли более чем в 1,5 раза.

После того как скат крыши будет полностью выложен снопиками, по его ребру выкладывают второй слой глиносоломы так, чтобы он перекрывал стык уложенных на ребре рядов и был ниже их на 100–150 мм (рис. 82).

Рис. 82. Покрытие ребра крыши: 1 – соломенные снопики; 2 – нагели крепления жердей или брусьев обрешетки.

Окончательная заливка глиной

Готовые скаты расчесывают граблями, тщательно выравнивают, укладывают жгуты из глиносоломы и промазывают их глиной. Кровлю еще раз расчесывают, заливают густым глиняным раствором, уплотняют и приглаживают лопатой.

Поверхность кровли должна быть ровной и гладкой, в противном случае в оставшихся углублениях будет скапливаться дождевая вода, что приведет к преждевременной порче покрытия.

Для того чтобы кровля быстро и равномерно просохла, во фронтонах делают слуховые окна для сквозного проветривания.

Закладка щипцов – торцевых стен – производится с помощью землебитных блоков. Изготовить их можно, используя деревяную форму из реек, размер которой соответствует размеру обычного кирпича. Раствор готовят из глины, песка и цемента, взятых в соотношении 7: 2: 1. Глину рыхлят, просеивают на сите с ячейками 30 х 30 мм и перемешивают с песком. Цемент заливают водой и полученным раствором поливают глинопесчаную смесь. Получившуюся массу тщательно перемешивают, помещают в смоченные цементным молоком формы и хорошо уплотняют. Через 2–3 дня блоки готовы к применению. Их укладывают в перевязку на глиняном растворе.

Подготовительные работы при устройстве глинокамышовой кровли те же, что и в предыдущем случае, только срок замачивания дольше – 5–7 дней, а затем около 3 сут пучки должны провялиться на открытом воздухе.

Уклон такой крыши должен быть 30–60°, обрешетка – из жердей диаметром 80–100 мм, положенных через 300–400 мм. Кровлю укладывают слоем 100 мм, выравнивают и сверху засыпают слоем в 30–35 мм сухой просеянной землей, которую выравнивают и уплотняют. После этого наносят слой пластичной глины (20 мм), а на эту смазку – 50–70-миллиметровый слой глины с соломенной резкой. Кровлю разравнивают, уплотняют и заглаживают.

Тщательно продуманная отделка кровли не только придаст дому декоративный вид, сделает его непохожим на все остальные дома, но и повысит ее защитные свойства.

Для окрашивания стальной кровли из черного металла используют масляные краски, приготовленные на натуральной олифе, а также нитроэмали. Перед окрашиванием щели у воротников труб, различные неровности и изъяны, стыки лежачих фальцев тщательно шпаклюют. Затем всю поверхность кровли грунтуют железным суриком на олифе или нитрогрунтовкой. Кровлю из оцинкованной стали в течение первых 10 лет можно не красить, покрыв ее внутреннюю поверхность горячей олифой.

Волнистые и плоские асбестоцементные кровли окрашивают нитроэмалями, масляными или перхлорвиниловыми красками, но в отличие от стальной кровли выбор цвета должен быть сделан в пользу более спокойного.

В деревянных кровлях желательно сохранить естественную фактуру и цвет материала. От атмосферных воздействий их можно защитить слоем олифы или морозостойкого лака.

Кровельные работы в зимнее время можно выполнять только при температуре не ниже 20 °C. Очищенное от снега и льда основание просушивают и прогревают до температуры 5 °C.

Рулонные материалы сначала прогревают в теплом помещении и настилают вдоль ската независимо от уклона кровли только в один слой. Последующие слои приклеивают с наступлением тепла, после проверки общего состояния кровли. Горячую и холодную мастики готовят в помещении и подают к месту работ при температуре не ниже 180 °C (горячая) и 70 °C (холодная).

Кровли из асбестоцементных листов, черепицы, металлические и деревянные кровли можно устанавливать в любое время года. Все подготовительные работы выполняют в помещении, промазку швов изнутри чердака осуществляют только при теплой погоде: весной или летом.
