Строительство обязательно предполагает каменные работы, а потому, чтобы правильно все сделать с первого раза, внимательно ознакомьтесь с основными правилами.

Для строительства дома вы можете использовать различные виды камней: кирпич, пенобетонные блоки, газосиликатные блоки, легкобетонные камни с пустотами в виде щелей, керамические семищелевые камни. Стены, возведенные из этих строительных материалов, отличаются большой прочностью, несгораемостью и долгим сроком службы. Но они имеют один недостаток – низкие теплоизоляционные свойства.

Планируя возведение каменных стен, необходимо определиться с видом кладки. Существуют следующие виды кладки, используемые при строительстве домов: кирпичная, из керамических камней, из искусственных крупных блоков, изготовляемых из бетона, кирпича или керамических камней, кладка из природных камней правильной формы (пиленых или тесаных), бутовая кладка из природных неотесанных камней, имеющих неправильную форму, смешанная кладка (бутовая, облицованная кирпичом; из бетонных камней, облицованных кирпичом, и кирпича, облицованного тесаным камнем), бутобетонная кладка, облегченная кладка из кирпича и других материалов.

Ниже мы рассмотрим основные термины, определяющие элементы каменной кладки, которые будут использоваться на протяжении всей книги. Две большие по площади грани кирпича (камня), расположенные по противоположным сторонам, называют верхней и нижней постелью. Ими кирпич укладывается на раствор. Длинные боковые стороны называются ложками, короткие – тычками (рис. 5).

Рис. 5. Стороны кирпича и камня: 1 – постель; 2 – ложок; 3 – тычок

Кладка (рис. 6) выполняется горизонтальными рядами, кирпичи в большинстве случаев укладываются на постель (плашмя). Бывают случаи, когда кирпичи кладут на ложковую грань (на ребро). Версты – крайние ряды кирпича в рядах, которые образуют поверхность кладки. Версты, расположенные со стороны фасада здания, называются наружными, расположенные внутри – внутренними. Ложковый ряд кладки – ряд, образованный из кирпичей, которые уложены длинной боковой стороной к наружной поверхности стены.

Рис. 6. Элементы каменной кладки: 1 – наружная верста; 2 – внутренняя верста; 3 – забутка; 4 – горизонтальный и вертикальный швы; 5 – фасад; 6 – тычковый ряд; 7 – ложковый ряд

Тычковый ряд кладки – ряд, обращенный короткой стороной. Забутовочные кирпичи (забутка) – кирпичи, уложенные между внутренней и наружной верстами. Высота рядов кладки складывается из высоты кирпича и толщины горизонтального слоя раствора (шва). Средняя толщина шва равна 12 мм. Ширина кладки (толщина стен) делается кратной 1/2 кирпича. При ее определении также необходимо учитывать вертикальные швы, средняя толщина которых составляет 10 мм.

Стены, выложенные из кирпича или камня, бывают глухими или с проемами. В последнем случае они могут иметь выступающие элементы – напуски, пояски, обрезы, уступы, пилястры. Напуск (рис. 7) – фрагмент кладки, в котором ее очередной ряд укладывают с выступом на лицевую поверхность. Ширина напуска не должна превышать 1/3 длины кирпича в каждом ряду. Пояски, карнизы и другие элементы, разделяющие фасад по вертикали, образуются в результате нескольких рядов кладки выступом.

Рис. 7. Карнизы с напуском кирпичей

Обрез (рис. 8, а) делают с отступом от лицевой части кладки при переходе от цоколя к стене, при уменьшении толщины стен в верхних этажах зданий и т. д. Выше обреза стена имеет меньшую толщину. Последний перед обрезом ряд кладки должен быть тычковым.

Рис. 8. Детали каменных конструкций: а – обрез; б – уступ кладки; в – пилястры; г – простенок; д – четверть; е – цоколь

Уступ (рис. 8, б) – кладка, смещенная относительно основной плоскости стены по вертикали.

Пилястры (рис. 8, в) – столбы прямоугольной формы, которые выступают из общей лицевой плоскости стены, выкладываются вперевязку с нею.

Борозды – углубления в стене, предназначенные для размещения трубопроводов, скрытой электропроводки и т. п. После монтажа проводок, борозды заделывают вровень с плоскостью стены. Борозды, расположенные вертикально, выкладывают кратными 1/2 кирпича. Горизонтальные борозды делают кратными 1/4 кирпича в высоту и 1/2 кирпича в глубину.

Ниши – углубления в стене для оборудования встроенных шкафов, электрических устройств и т. п. Их выкладывают кратными 1/2 кирпича.

Простенок (рис. 8, г) – так называют участок кладки в конструкциях стен, предусматривающих оконные и дверные проемы, расположенный между двумя соседними проемами. Их можно выкладывать в виде простых прямоугольных столбов или в виде столбов с четвертями, в которых будут крепиться дверные и оконные блоки (рис. 8, д).

Штраба – элемент, устраиваемый в тех местах, где кладка временно прерывается. Их выкладывают так, чтобы при последующем продолжении кладки можно было обеспечить надежную перевязку очередной части кладки с предыдущей. Штрабы бывают убежными и вертикальными. Убежные обеспечивают более надежную связь соединяемых частей стен. В вертикальные штрабы с целью повышения надежности закладывают стальную арматуру.

Для того чтобы камни в кладке лучше выдерживали действующую на них нагрузку всей стены, их располагают в соответствии с правилами так называемой разрезки.

Камни укладывают таким образом, чтобы они соприкасались друг с другом по возможности большей площадью. Например, если верхний камень будет опираться на лежащий под ним лишь двумя точками, то рано или поздно под влиянием нагрузки от вышележащих рядов он деформируется или сломается. И наоборот, камень, опирающийся всей плоскостью, может выдерживать гораздо большие нагрузки. Для этого необходимо выровнять впадину в его постели, заполнив ее раствором.

Для того чтобы сделать кирпичную кладку, вам придется запастись следующими инструментами.

Растворная лопата предназначена для подачи и расстилания раствора на стене. Лопатой также перемешивают раствор в ящике и разравнивают его между верстами под забутку.

Кельма представляет собой отшлифованную с обеих сторон стальную лопатку с деревянной ручкой. Предназначена для разравнивания раствора по кладке, заполнения раствором вертикальных швов и подрезки в швах лишнего раствора.

Молоток-кирочка применяется для рубки целого кирпича на половинки, четвертинки и т. п., а также для обтесывания кирпича.

Расшивки служат для обработки швов – с их помощью швам придают определенную форму. Профиль поперечного сечения и размеры расшивок должны соответствовать заданной форме и толщине швов.

Швабровка предназначена для очистки вентиляционных каналов от выступившего из швов раствора, а также для более полного заполнения швов раствором и заглаживания их. На стальной ручке швабровки внизу закреплена между фланцами резиновая пластина размером 140 x 140 x 10 мм, с помощью которой и осуществляется процесс зачистки и заглаживания.

Перечисленные ниже инструменты служат для проверки качества кладки и называются контрольно-измерительными.

Отвес используется для выверки вертикальности стен, простенков, столбов и углов кладки. Отвесами массой 200–400 г проверяют правильность кладки по ярусам и в пределах высоты этажа; отвесы массой 600–1000 г служат для проверки наружных углов здания в пределах высоты нескольких этажей.

Строительный уровень выпускается длиной 300, 500 и 700 мм. Служит для проверки горизонтальности и вертикальности кладки. На корпусе уровня закреплены две стеклянные трубки-ампулы, изогнутые по кривой большого радиуса, наполненные незамерзающей жидкостью так, что в них остается небольшой воздушный пузырек. Если уровень находится в горизонтальном положении, пузырек, поднимаясь вверх, останавливается посередине между делениями ампулы. Смещение пузырька влево или вправо от этого положения показывает, что поверхность, на которую установлен уровень, не горизонтальна, и чем больше ее наклон к горизонту, тем больше смещается пузырек от среднего положения. Благодаря тому что трубки расположены в двух направлениях, уровнем можно проверять не только горизонтальные, но и вертикальные плоскости.

Правило – отшлифованная деревянная рейка сечением 30 x 80 мм, длиной 1,5–2 м. Его также изготовляют из дюралюминия в виде Н-образного профиля длиной 1,2 м. Этой рейкой проверяют лицевую поверхность кладки.

Деревянный угольник имеет длину сторон 500 x 700 мм и применяется для проверки того, являются ли закладываемые углы прямыми.

Шнур-причалка – крученый шнур толщиной 3 мм, который натягивают при кладке верст между порядовками и маяками. Шнуром-причалкой пользуются при кладке как ориентиром для обеспечения прямолинейности и горизонтальности рядов кладки, а также одинаковой толщины горизонтальных швов. С помощью шнура определяют, какое положение должен иметь в версте каждый укладываемый кирпич.

Деревянная порядовка представляет собой рейку сечением 50 x 50 или 70 x 50 мм и длиной до 1,8–2 м, на которой через каждые 77 мм нанесены деления (засечки) соответственно толщине ряда кладки. Размер 77 мм составлен из высоты кирпича, равной 65 мм, и толщины шва в 12 мм. Порядовки применяют для разметки рядов кладки, фиксирования отметок низа и верха оконных и дверных проемов, перемычек, прогонов, плит перекрытий и других элементов здания.

К наружной поверхности стен порядовки устанавливают таким образом, чтобы стороны, на которых размечены ряды кладки, были обращены внутрь здания, откуда осуществляется кладка. Порядовку крепят к кладке стальными держателями П-образной формы. Делается это так. В горизонтальные швы по ходу кладки через каждые 6–8 рядов по высоте вводят скобы-держатели, располагая их один над другим. Скобы должны войти в стену своими концами и поперечной планкой. Уложив над вторым держателем один-два ряда кирпичей, в скобы вставляют порядовку и закрепляют ее деревянными клиньями. К порядовкам зачаливают шнур-причалку, по которой ведут кладку. Шнур-причалку устанавливают и переставляют с помощью двойной скобы, которая удерживается на рейке порядовки натяжением шнура-причалки и в результате трения между скобой и порядовкой. Порядовку снимают вместе с держателями, не вынимая клиньев, для чего ее осторожно раскачивают в плоскости, перпендикулярной к поверхности стены. Держатели, преодолевая сопротивление раствора, выходят из горизонтальных швов кладки, и порядовку поднимают вверх вместе с ними.

Инвентарные порядовки делают также из металлического уголкового профиля 60 x 60 x 5 мм. На ребрах уголка порядовки нарезаны деления глубиной 3 мм через каждые 77 мм или просверлены отверстия для закрепления шнура-причалки.

Системой перевязки называют порядок укладки кирпичей (камней) относительно друг друга. При кладке различают перевязку вертикальных швов, продольных и поперечных. Перевязку продольных швов делают для того, чтобы кладка не расслаивалась вдоль стены на более тонкие стенки и чтобы нагрузка в кладке равномерно распределялась по ширине стены.

Перевязка поперечных швов необходима для продольной связи между отдельными кирпичами, обеспечивающей распределение нагрузки на соседние участки кладки и монолитность стен при неравномерных осадках, температурных деформациях и т. п. Перевязку поперечных швов выполняют ложковыми и тычковыми рядами, а продольных – тычковыми.

Основными системами перевязки кирпичной кладки стен, широко применяемыми в нашей стране, являются однорядная (цепная) и многорядная, а также трехрядная перевязка. В однорядной перевязке (рис. 9, а) чередуются ложковые и тычковые ряды. Поперечные швы в смежных рядах сдвинуты относительно друг друга на четверть кирпича, а продольные – на полкирпича. Все вертикальные швы нижнего ряда перекрываются кирпичами вышележащего ряда.

Рис. 9. Система перевязки: а – однорядная; б – многорядная; 1 – тычковый ряд; 2 – ложковый ряд; 3 – тычковый ряд; 4–9 – ложковые ряды

Цепная перевязка применяется при кладке стен. При возведении стен, у которых лицевой слой выкладывается из облицовочного или другого эффективного кирпича, цепная перевязка применяется только при соответствующем указании в проекте. При многорядной перевязке (рис. 9, б) кладка состоит из отдельных стенок толщиной 1/4 кирпича (120 мм), сложенных из ложков и перевязанных через несколько рядов по высоте тычковым рядом. В зависимости от размеров кирпича установлена максимальная высота ложковой кладки между тычковыми рядами для различных видов кладки: из одинарного кирпича толщиной 65 мм – один тычковый ряд на 6 рядов кладки; из утолщенного кирпича толщиной 88 мм – 1 тычковый ряд на 5 рядов кладки.

При многорядной перевязке кладки из одинарного кирпича продольные вертикальные швы через каждые 5 ложковых рядов перекрываются тычковым. При этом тычки могут располагаться как в отдельных рядах, так и в других рядах в чередовании с ложковыми кирпичами. Поперечные вертикальные швы в четырех ложковых рядах перекрываются ложками каждого смежного ряда на половину кирпича, а швы пятого ложкового ряда – тычками шестого ряда на четверть кирпича. Такую кладку называют пятирядной. Иногда с целью усиления переемки кладки тычковые ряды укладывают через 3 ложковых ряда. При использовании многорядной перевязки не полностью соблюдается третье правило разрезки кладки. При этом отсутствие перевязки продольных швов на высоту пяти рядов кладки практически не снижает ее прочности, в то же время вследствие большого термического сопротивления этих швов, расположенных на пути теплового потока, улучшаются теплотехнические показатели кладки. Кладка наружных и внутренних верст – наиболее трудоемкая операция. Производительность труда при укладке кирпича в конструкцию зависит от соотношения количества кирпича в верстах и забутке, т. е. от системы перевязки кладки. При пятирядной перевязке стен, например, толщиной в два кирпича, в версты укладывают в 1,3 раза меньше кирпичей, чем при цепной (однорядной). Это значительно облегчает работу каменщика, так как укладка ложковых кирпичей по шнуру-причалке производительнее, чем тычковых; проще обеспечивается точность перевязки, сокращается количество поперечных швов кладки, требующих аккуратности в работе.

Многорядная система перевязки рекомендуется как основная при возведении стен, в том числе и стен, облицовываемых лицевыми или другими видами кирпича. Многорядную систему перевязки не применяют для кладки столбов, так как из-за неполной перевязки швов они будут недостаточно прочными.

Кирпич располагают на стене по возможности ближе к месту укладки. Делают это в таком порядке: для ложковых рядов – параллельно стене или под небольшим углом к ней, для тычковых – перпендикулярно к оси стены. Для наружной версты кирпич располагают на внутренней половине стены, для внутренней – на наружной. Постель, предназначенная для укладки версты или забутки, не должна при этом быть занята кирпичом. На стенах толщиной в два и более кирпича для тычковых наружных верст кирпичи размещают стопками по две штуки перпендикулярно к оси стены; для кладки ложковых наружных верст – стопками по два кирпича параллельно оси стены или под углом в 45° к ней с расстоянием между стопками в один кирпич. Для стен толщиной в 1/2 кирпича для тычкового ряда кирпичи укладывают по два в стопки, одна вплотную к другой параллельно оси стены; для ложкового ряда так же, но с расстоянием между стопками в один кирпич.

Для стен толщиной в один кирпич для кладки ложкового ряда кирпичи располагают стопками по два кирпича, размещаемыми посередине стены параллельно ее оси с расстоянием между стопками в один кирпич; для кладки тычкового ряда – на середине стены перпендикулярно к ее оси с расстоянием между стопками в 1/2 кирпича.

Для стен и перегородок толщиной в 1/3 кирпича раскладка кирпичей производится параллельно оси стены по одному друг за другом. Кирпич начинают располагать на стене, отступив на 50–60 см от последнего кирпича укладываемой версты, так чтобы оставалось место для расстилания раствора. При таком порядке раскладываемый кирпич не мешает разравниванию раствора на постели. Кроме того, на перемещение кирпича к месту укладки потребуется минимальное количество движений. При раскладке кирпичей на стене необходимо следить за тем, чтобы к фасаду здания они были обращены стороной, не имеющей повреждений и отколов.

Для правильной перевязки швов кладки вертикальных ограничений, мест примыкания и пересечения стен, при кладке столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трехчетвертки (линиями поверх кирпичей показаны условные обозначения, применяемые в строительных чертежах). Их обычно заготовляют сами каменщики непосредственно на рабочем месте в процессе производства работ. Для получения четверток, трехчетверток и половинок в целях экономии необходимо использовать кирпичи, имеющие отбитые углы или другие дефекты. Каждый должен уметь точно определять размер требуемого неполномерного кирпича и правильно отрубать его. Это необходимо потому, что при неправильных размерах укладываемых неполномерных кирпичей нарушается перевязка швов и увеличивается расход раствора, а это снижает прочность кладки.

Для того чтобы правильно отмерить длину неполномерного кирпича, на ручке молотка делают зарубки, соответствующие длинам частей кирпича. Линию обрубки кирпича отмечают лезвием молотка. Затем делают насечку ударом молотка сначала по ложку одной стороны, потом по ложку другой стороны и наконец сильным ударом перерубают кирпич по отмеченной линии. При рубке кирпича удар молотка должен быть направлен перпендикулярно к ложку, в противном случае линия обрубки может оказаться неправильной и получится неполномерный кирпич с косым торцом. Если кирпич надо расколоть вдоль, то сначала наносят легкие удары по четырем его плоскостям, а затем сильным и коротким ударом по линии обрубки на торце кирпича раскалывают его на требуемые части.

Кирпич также можно рубить ребром кельмы. При простой теске кирпича, употребляемого для кладки поясков закругленной формы и других частей здания, пользуются молотком-кирочкой. Расстилают и разравнивают раствор на постели. Равномерное по толщине расстилание раствора является едва ли не самым важным моментом в процессе кирпичной кладки: от этого зависит, будут ли одинаковыми обжатие и плотность раствора в кладке.

Для ложкового верстового ряда раствор расстилают в виде грядки шириной 80–100 мм, для тычкового – 200–220 мм. При кладке в пустошовку, т. е. когда швы оставляют незаполненными на глубину 10 мм от наружной поверхности стены, раствор расстилают с отступом от лица версты на 20–30 мм. При кладке с полным заполнением швов раствор расстилают с отступом от лицевой поверхности стены на 10–15 мм.

Толщина грядки раствора, уложенного на стене, в среднем должна быть 20–25 мм. Это обеспечивает при укладке кирпича толщину шва 10–12 мм. Качество кирпичной кладки зависит не только от правильности расстилания и разравнивания раствора на постели, но и от свойства раствора. Например, известковые или смешанные цементно-известковые или цементно-глиняные растворы, обладающие большой пластичностью, легко расстилаются, разравниваются по кладке и равномерно уплотняются при укладке кирпича. Цементные растворы менее пластичны, их труднее расстилать и разравнивать. Для повышения пластичности цементных растворов в них добавляют пластифицирующие добавки в процессе приготовления.

Пластифицированные растворы медленнее расслаиваются и после нанесения на пористое основание слабо отдают воду, что обеспечивает твердение вяжущего вещества в растворах в нормальные сроки. Подвижность раствора для кирпичной кладки стен и столбов из обыкновенного керамического или силикатного кирпича в зависимости от способа кладки, вида и состояния кирпича характеризуется погружением эталонного конуса на 9–13 см.

При кладке стен из пористо-пустотелого и пустотелого кирпича применяют раствор с подвижностью не более 7–8 см, чтобы предотвратить потери его при затекании в дыры и пустоты кирпича и избежать ухудшения теплотехнических свойств кладки. Подвижность растворов следует повышать за счет введения пластифицирующих добавок до погружения конуса на 12–14 см при кладке в жаркую погоду из сухого кирпича. При кладке стен расстилают раствор под ложковые ряды через боковую грань лопаты, а под тычковые ряды – через ее передний край.

При укладке забутки раствор набрасывают лопатой в корыто, образованное между верстами, и разравнивают также тыльной стороной лопаты. При кладке отдельно стоящих столбов небольшого сечения раствор подают на середину столба, а затем расстилают и разравнивают кельмой по всему ряду в процессе укладки кирпича. При кладке столбов большего сечения раствор расстилают так же, как и при возведении стен. На участках стен с большим количеством дымовых и вентиляционных каналов раствор между каналами расстилают кельмой, причем его берут со сплошной части стены или же с внутренней версты, куда раствор подают заранее. Непосредственно перед подачей на стену раствор перемешивают (перелопачивают), так как за время, пока он лежит в ящике, тяжелые частицы (песок) оседают, происходит расслоение раствора и он становится неоднородным.

Что касается способов, то кладку верст ведут тремя способами: вприжим, вприсык и вприсык с подрезкой раствора, а забутки – в полуприсык. Выбор способа кладки зависит от пластичности раствора, состояния кирпича (сухой или влажный), времени года и требований к чистоте лицевой стороны кладки.

Способом вприжим (рис. 10) выкладывают стены из кирпича на жестком растворе (осадка конуса 7–9 см) с полным заполнением и расшивкой швов. Этим способом укладывают как ложковые, так и тычковые версты. При этом раствор расстилают с отступом от лица стены на 10–15 мм. Разравнивают раствор тыльной стороной кельмы, перемещая ее от уложенного кирпича и устраивая растворную постель одновременно для трех ложковых или пяти тычковых кирпичей. Кладку вприжим выполняют в следующем порядке. Держа в правой руке кельму, разравнивают ею растворную постель, затем ребром кельмы подгребают часть раствора и прижимают его к вертикальной грани ранее уложенного кирпича, а левой рукой доносят новый кирпич к месту укладки. После этого опускают кирпич на подготовленную постель и, двигая его левой рукой к ранее уложенному кирпичу, прижимают к полотну кельмы. Движением вверх правой руки вынимают кельму, а кирпичом, придвигаемым левой рукой, зажимают раствор между вертикальными гранями укладываемого и ранее уложенного кирпича. Нажимом руки осаживают уложенный кирпич на растворной постели. Избыток раствора, выжатый из шва на лицо кладки, подрезают кельмой за один прием после укладки тычками каждых 3–5 кирпичей или после укладки ложками двух кирпичей. Раствор каменщик набрасывает на растворную постель. В результате кладка получается прочной, с полным заполнением швов раствором, плотной и чистой. Однако этот способ требует большего количества движений, чем другие, и поэтому считается наиболее трудоемким.

Рис. 10. Кладка вприжим: а – ложкового ряда; б – тычкового ряда; 1–4 – последовательность действий

Способом вприсык (рис. 11) ведут кладку на пластичных растворах (осадка конуса 12–13 см) с неполным заполнением швов раствором по лицу стены, т. е. впустошовку. Процесс кладки ложкового ряда при этом способе выполняют в следующем порядке. Взяв кирпич и держа его наклонно, загребают тычковой гранью кирпича часть раствора, предварительно разостланного на постели. Загребать раствор начинают примерно на расстоянии 8–12 см от ранее уложенного кирпича. Придвигая кирпич к ранее уложенному, постепенно выправляют его положение и прижимают к постели. При этом часть раствора, снятая с постели, заполняет вертикальный поперечный шов. Уложив кирпич, осаживают его рукой на растворной постели. При кладке тычкового ряда процесс укладки выполняют в той же последовательности, что и ложкового, только раствор для образования вертикального поперечного шва подгребают не тычковой, а ложковой гранью. Этим способом кирпич можно укладывать как левой, так и правой рукой.

Рис. 11. Кладка наружной версты вприсык: а – ложкового ряда; б – тычкового ряда; 1–3 – последовательность действий

Способом вполуприсык выкладывают забутку (рис. 12). Для этого сначала между внутренней и наружной верстами расстилают раствор. Затем разравнивают его, после чего укладывают кирпич в забутку. Процесс кладки забутки несложен. Кирпич при кладке держат почти плашмя, на расстоянии 6–8 см от ранее уложенного, постепенно опуская кирпич на растворную постель, загребают ребром незначительное количество раствора, придвигают кирпич вплотную к ранее уложенному и нажимом рук осаживают его на место. Вертикальные швы остаются при этом частично незаполненными. Их заполняют при расстилании раствора для кладки следующего по высоте ряда, причем каменщик следит за тем, чтобы поперечные швы между кирпичами заполнялись полностью. Плохое заполнение вертикальных поперечных швов раствором не только снижает прочность кладки, но и увеличивает продуваемость стен, что уменьшает их теплозащитные свойства. Кирпич забутки плотно прижимают к постели, чтобы верхняя поверхность уложенных в забутку кирпичей была на одном уровне с верстовыми.

Рис. 12. Кладка забутки способом вполуприсык: а – тычками; б – ложками; 1–2 – последовательность действий

Для придания наружной поверхности кладки четкого рисунка и уплотнения раствора в швах их расшивают. В этом случае кладку ведут с подрезкой раствора, а швам придают различную форму – прямоугольную заглубленную, с выпуклостью наружу или вогнутую внутрь, треугольную двухсрезную, применяя расшивки с рабочей частью различных очертаний. Расшивки вогнутой формы применяют для получения выпуклых швов, а круглого сечения – для получения вогнутых швов. Швы расшивают до схватывания раствора, так как в этом случае процесс менее трудоемок, а качество швов лучше. При этом сначала протирают поверхность кладки ветошью или щеткой от набрызгов раствора, затем расшивают вертикальные швы (6–8 тычков или 3–4 ложка), после чего – горизонтальные.

Укладку рядов кирпича следует начинать с наружной версты. Кладку любых конструкций и их элементов (стен, столбов, обрезов, напусков), а также укладку кирпича под опорными частями конструкций, независимо от системы перевязки, начинают и заканчивают тычковым рядом. Кладка может осуществляться порядным, ступенчатым и смешанным способами.

Порядный способ, с одной стороны, очень простой, с другой – трудоемкий, так как кладку каждого последующего ряда можно начинать лишь после укладки верст и забутки предыдущего. Этот способ применяют преимущественно при кладке по однорядной системе перевязки. Однако, чтобы облегчить труд, рекомендуется следующий порядок: после укладки тычковых кирпичей наружной версты укладывают ложковые кирпичи 2-го ряда наружной версты, затем – внутренние версты и забутку стены. Соблюдая такую последовательность, реже приходится переключаться с наружных верст на внутренние, чем при кладке сначала полностью одного ряда, а затем другого.

Ступенчатый способ состоит в том, что сначала выкладывают тычковую версту 1-го ряда и на ней наружные ложковые версты от 2-го до 6-го ряда. Затем кладут внутреннюю тычковую версту ряда и порядно пять рядов внутренней версты и забутки. Максимальная высота ступени при этой последовательности составляет шесть рядов. Этот способ рекомендуется при многорядной перевязке кладки.

Смешанным способом выкладывают стены при многорядной перевязке. Первые 7–10 рядов кладки выкладывают порядно. При высоте кладки 0,6–0,8 м, начиная с 8–10-го рядов, рекомендуется применять ступенчатый способ кладки, так как продолжать кладку порядным способом, особенно при толщине стен в два кирпича и больше, становится трудно. В этом случае, выкладывая верхние ряды наружных верст, можно опираться на нижние ступени кладки, что значительно облегчает работу.

Кладку из кирпича начинают с закрепления угловых и промежуточных порядовок. Их устанавливают по периметру стен и выверяют по отвесу и уровню или нивелиру, так чтобы засечки для каждого ряда на всех порядовках находились в одной горизонтальной плоскости. Порядовки располагают на углах, в местах пересечения и примыкания стен, а также на прямых участках стен на расстоянии 10–15 м друг от друга. После закрепления и выверки порядовок по ним выкладывают маяки (убежные штрабы), располагая их на углах и на границе возводимого участка, после чего к порядовкам зачаливают шнуры-причалки.

При кладке наружных верст шнур-причалку устанавливают для каждого ряда, натягивая его на уровне верха укладываемого ряда с отступом от вертикальной плоскости кладки на 3–4 мм. Шнур-причалку у маяков можно укреплять и с помощью причальной скобы, острый конец которой вставляют в шов кладки, а к тупому, более длинному концу, опирающемуся на маячный кирпич, привязывают причалку. Свободную часть шнура наматывают на ручку скобы. Поворотом скобы в новое положение получают линию натяжения шнура-причалки для следующего ряда. Чтобы шнур-причалка не провисал между маяками, под него подкладывают деревянный маячный клин, толщина которого равна высоте ряда кладки, а поверх него кладут кирпич, которым прижимают шнур.

Маячные клинья укладывают через 4–5 м с выступом за вертикальную плоскость стены на 3–4 мм. Шнур-причалку можно укреплять также, привязывая его за гвозди, закрепляемые в швах кладки. После того как будут установлены порядовки, выложены маяки и натянуты шнуры-причалки, процесс кладки на каждом рабочем месте выполняют в такой последовательности: раскладывают кирпичи на стене, расстилают раствор под наружную версту и укладывают наружную версту. Дальнейший процесс возведения кладки зависит от принятого порядка кладки: порядного, ступенчатого или смешанного. В процессе кладки необходимо соблюдать следующие общие требования и правила. Стены и простенки следует выполнять по единой системе перевязки швов – многорядной или однорядной (цепной).

Для кладки столбов, а также узких простенков (шириной до 1 м) внутри зданий или скрываемых отделкой следует применять трехрядную систему перевязки швов. Тычковые ряды в кладке должны укладываться из целых кирпичей. Независимо от принятой системы перевязки швов укладка тычковых рядов является обязательной в нижнем (первом) и верхнем (последнем) рядах возводимых конструкций, на уровне обрезов стен и столбов, в выступающих рядах кладки (карнизах, поясах и т. д.).

При многорядной перевязке швов укладка тычковых рядов под опорные части балок, прогонов, плит перекрытий, балконов и другие сборные конструкции является обязательной. При однорядной (цепной) перевязке швов допускается опирание сборных конструкций на ложковые ряды кладки. Применение половинок кирпича допускается только в кладке забутовочных рядов и мало нагруженных каменных конструкций (участки стен под окнами и т. п.). Горизонтальные и поперечные вертикальные швы кирпичной кладки стен, а также все швы (горизонтальные, поперечные и продольные вертикальные) в перемычках, простенках и в столбах должны быть заполнены раствором, за исключением кладки впустошовку. Применяя трехчетвертки и другие неполномерные кирпичи, необходимо укладывать их отколотой стороной внутрь кладки, а целой наружу.

При возведении с использованием однорядной (цепной) перевязки прямых стен, имеющих по толщине нечетное число полукирпичей, например полтора, первую, наружную, версту 1-го ряда укладывают тычковыми кирпичами, а вторую – ложковыми. При кладке стен, имеющих по толщине четное число полукирпичей, например два, 1-й ряд начинают с укладки тычков по всей ширине стены, во 2-м ряду верстовые кирпичи кладут ложками, забутку – тычками. При кладке стен большей толщины в верстовых рядах во 2-м ряду над тычками кладут ложки, а над ложками – тычки.

Забутку во всех рядах выполняют тычками. Вертикальное ограничение (ровный обрез стены по вертикальной плоскости) при кладке при однорядной системе перевязки получают, укладывая в начале стены трехчетвертки. При возведении стены в полкирпича в ее начале ставят через один ряд половинки. Для закладки вертикального ограничения стены в один кирпич в ложковом ряду в начале ее располагают в продольном направлении две трехчетвертки, а в тычковом ряду, как обычно, – целый кирпич. В тычковом ряду в начале стены в углах располагают трехчетвертки в поперечном направлении, в ложковом – три трехчетвертки в продольном направлении стены.

Кладка углов стен – наиболее ответственная работа, для выполнения которой нужен достаточный опыт. Первый тычковый ряд одной из стен, составляющих прямой угол, начинают от наружной поверхности второй стены трехчетвертками; 1-й ряд второй стены присоединяют к 1-му ряду первой стены. Во втором ряду кладка идет в обратной последовательности, т. е. кладку 2-го ряда второй стены начинают от наружной поверхности первой стены трехчетвертками. В результате ложковые ряды одной стены выходят тычками на лицевую поверхность другой стены. Стена, пропускаемая до лицевой поверхности другой стены, должна заканчиваться трехчетвертками, расположенными продольно. Пропускают наружные ложковые ряды, примыкают наружные тычковые. При такой схеме раскладки кирпича углы выкладывают без четверток, но со значительно большим количеством трехчетверток.

Примыкание стен при однорядной системе перевязки выполняют следующим образом. В 1-м ряду кладку примыкающей стены пропускают через основную стену до ее лицевой поверхности и заканчивают тычками и трехчетвертками, если для соблюдения перевязки применяются трехчетвертки и четвертки, либо пропускаемую кладку заканчивают одними трехчетвертками. Во втором ряду к ложкам основной стены примыкает ряд примыкающей стены. Пересечение стен при цепной системе перевязки выполняют попеременно, пропуская ряды кладки одной стены через другую.

При многорядной перевязке 1-й ряд выкладывают так же, как и при однорядной, тычками. При толщине стены, кратной целому кирпичу, во 2-м ряду наружную и внутреннюю версты выкладывают ложками, а забутку – тычками. При толщине стены, кратной нечетному числу кирпичей, 1-й ряд выкладывают тычками на фасад, а ложками внутрь помещения: 2-й ряд, наоборот, ложками на фасад, а тычками внутрь. Последующие 3–6-й ряды выкладывают только ложками с перевязкой вертикальных поперечных швов на половину или четверть кирпича. При кладке малонагруженных стен на участках под окнами при заполнении каркасных стен допускается использование в забутке половинок и кирпичного боя.

Вертикальное ограничение стены получают, выкладывая первые два ряда с применением трехчетверток в начале 1-го и 2-го рядов. В остальных ложковых рядах неполномерные кирпичи у ограничений чередуют с целыми, кирпич раскладывают, так чтобы ложки перекрывали друг друга на полкирпича. Прямые углы выкладывают с применением трехчетверток и четверток. Начинают кладку угла с двух трехчетверток, из которых каждую кладут ложком в наружную версту соответствующей сопрягаемой стены. Промежуток, образующийся между трехчетвертками и тычковыми кирпичами, заполняют четвертками. Во 2-м ряду версты выполняют ложками, а забутку – тычками.

Кладку следующих ложковых рядов ведут с перевязкой вертикальных швов. Примыкания внутренних стен к наружным при неодновременном возведении их можно выполнять в виде вертикальной многорядной или однорядной штрабы. В этих случаях в наружные стены для укрепления кладки закладывают три стальных стержня диаметром 8 мм, которые располагают не реже чем через 2 м по высоте кладки, а также в уровне каждого перекрытия. Они должны иметь длину не менее 1 м от угла примыкания и заканчиваться анкером. Часто кладку наружной стены выполняют из керамического кирпича толщиной 65 мм или кирпича (камней) толщиной 138 мм, а кладку внутренних стен – из утолщенного кирпича толщиной 88 мм. При этом примыкание внутренних стен к наружным перевязывают через каждые три ряда кирпичей толщиной 88 мм. Тонкие, в полкирпича или один кирпич, стены внутри зданий кладут после наружных капитальных. Для присоединения их к капитальной стене устраивают паз, в который заводят тонкую стену.

Существует и иной способ сопряжения, когда паз не оставляют, а в швы капитальной стены в процессе кладки для связи с примыкающими стенами закладывают стержни арматуры.

Кладку выступов стен (пилястр) выполняют по однорядной или многорядной системе перевязки, если ширина пилястры 4 кирпича и более, а при ширине пилястры до 3 1/2 кирпича – по трехрядной системе перевязки, как кладку столбов. При этом для перевязки выступа с основной стеной, в зависимости от размера пилястры, используют неполномерные или целые кирпичи, применяя приемы раскладки кирпичей, рекомендуемые для перевязки примыканий (пересечений) стен.

Кладку стен с нишами (например, для размещения приборов отопления), выполняют с применением тех же систем перевязки, что и для сплошных участков. При этом ниши сооружают, прерывая в соответствующих местах внутреннюю версту, а в местах углов ниши для связи их со стеной укладывают неполномерные и тычковые кирпичи.

Кладка стен с каналами. При кладке стен приходится одновременно устраивать в них газоходы, вентиляционные и другие каналы. Их размещают, как правило, во внутренних стенах здания: в стенах толщиной 38 см – в один ряд, а в стенах толщиной 64 см – в два ряда. Сечение каналов обычно бывает 140 х 140 мм (1/4 х 1/4 кирпича), а дымовых каналов больших печей и плит – 270 х 140 мм (172 х 72 кирпича) или 270 х 270 мм (1 х 1 кирпич). Газовые и вентиляционные каналы в стенах из кирпича, полнотелых и пустотелых бетонных камней выкладывают из керамического полнотелого кирпича с соответствующей перевязкой кладки канала с кладкой стены (рис. 13 а, б). Толщина стенок каналов должна быть не менее полкирпича; толщина перегородок (рассечек) между ними – не менее четверти кирпича. Каналы делают вертикальными. Допускаются отводы каналов на расстояние не более 1 м и под углом не менее 60° к горизонту. Сечение канала на участке увода, измеряемое перпендикулярно к оси канала, должно быть одинаково с сечением вертикального канала. Кладку наклонных участков выполняют из отесанных под определенным углом кирпичей, остальных участков – из целых кирпичей.

Рис. 13. Каналы в стенах толщиной: а – 1 1/2 кирпича; б – 2 кирпича

Дымовые и вентиляционные каналы выкладывают на тех же растворах, что и внутренние стены здания. В малоэтажных зданиях дымовые трубы выкладывают на глино-песчаном растворе, состав которого определяют в зависимости от жирности глины. Во всех местах, где деревянные части подходят близко к дымовым каналам (дымовым трубам), устраивают разделки из несгораемых материалов (кирпича, асбеста) и увеличивают толщину стенок канала. Такую же разделку делают в местах, где конструкции приближены к вентиляционным каналам, проходящим рядом с дымовыми. Разделки между деревянными конструкциями здания (балками перекрытий) и дымовым каналом, т. е. внутренней поверхностью газохода, должны быть не менее 38 см, если конструкции не защищены от возгорания, и не менее 25 см, если они защищены.

Участки кирпичных стен с каналами выкладывают, предварительно разметив их на стене по шаблону – доске с вырезами, соответствующими расположению и размерам каналов на стене. Этим же шаблоном периодически проверяют правильность размещения каналов. При возведении стен в каналы вставляют инвентарные буйки в виде пустотелых коробок из досок или другого материала. Сечение буйка равно размерам канала, а высота его – 8–10 рядам кладки.

Кладка стен при заполнении каркасов. Такие стены выкладывают с применением тех же систем перевязки и приемов труда, что и при кладке обычных стен. Крепление кладки к каркасу выполняют в соответствии с проектом. Обычно для этого укладывают в швы кладки стержни арматуры и прикрепляют их к закладным деталям каркаса.

Кладка столбиков под лаги. При устройстве дощатых полов первых этажей между грунтом и полом делают подполье, предохраняющее пол от грунтовой сырости. Доски пола настилают по лагам, укладываемым на кирпичные столбики сечением в один кирпич. Применение силикатного кирпича и искусственных камней, прочность которых уменьшается при увлажнении, не допускается. Столбики устанавливают на плотный грунт или на бетонное основание. На насыпной грунт их ставить нельзя, так как из-за возможной осадки хотя бы одного-двух столбиков пол провиснет и будет зыбким. Столбики, возведенные на грунте, должны быть выше уровня грунта в подполье на 2 ряда кладки. До начала кладки размечают места установки столбиков, причем крайние ряды столбиков, по которым будут уложены лаги вдоль стен, устанавливают к ним вплотную, а крайние столбики каждого ряда – с отступом на полкирпича. Кладку столбиков лучше выполнять с однорядной перевязкой вдвоем. Один человек подготавливает место, раскладывает кирпич и подает раствор, другой ведет кладку. Верх столбиков должен располагаться на одном уровне, соответственно заданной отметке. Кладку проверяют 2-метровой рейкой и уровнем, которые прикладывают к столбикам во всех направлениях.

Кладка столбов и простенков. Многорядная система перевязки при кладке столбов запрещается потому, что она не обеспечивает монолитности и требуемой прочности столбов. Однорядная система перевязки со сдвигом чередующихся рядов на четверть кирпича, что достигается укладкой трехчетверток для перевязки вертикальных швов во всех рядах, невыгодна для кладки столбов, так как при таком способе кладки приходится применять большое количество трехчетверток. Такая кладка выполняется из целого кирпича с добавлением лишь некоторого количества половинок. При этой системе кладки допускается совпадение наружных вертикальных швов в трех рядах кладки по высоте. Тычковый ряд при этом кладут через 3 ложковых ряда. Для такой кладки требуется наименьшее количество неполномерного кирпича.

Кладка стен облегченных конструкций. При возведении наружных стен в целях экономии кирпича и снижения массы здания, наряду с кладкой из легкого пустотелого и пустотелого эффективного кирпича, керамических и легкобетонных пустотелых камней, пеносиликатных камней, применяют облегченные кладки, в которых часть камней заменяют легким бетоном, засыпками или воздушными прослойками. Применяют также кладки на теплых растворах, приготовленных на пористом песке.

Кладку стен облегченной конструкции выполняют с расшивкой швов с фасадной стороны. В подоконных участках наружных стен, на участках у обреза цоколя для защиты их от увлажнения верхние 2 ряда выкладывают сплошной кирпичной кладкой. Облегченная кирпично-бетонная кладка состоит из двух стенок толщиной в четверть кирпича и легкого бетона, укладываемого между ними. Стенки связывают тычковыми рядами, заходящими в бетон на три кирпича и располагаемыми через каждые 3 или 5 ложковых рядов кладки.

Тычковые ряды (диафрагмы) можно размещать в одной плоскости и вразбежку в шахматном порядке, в зависимости от принятой толщины стены, которая может быть от 380 до 680 мм. Вместо сплошных тычковых рядов связь между продольными стенками допускается осуществлять отдельными кирпичами, укладываемыми в продольных стенках тычками не реже чем через 2 ряда по высоте и не реже чем через два кирпича, уложенных ложками по длине продольных стенок.

Кирпично-бетонную кладку применяют при строительстве зданий высотой до четырех этажей. Состав легкого бетона выбирают в зависимости от этажности строящегося здания, качества заполнителей и марки цемента. Стены возводят поясами, высота которых определяется поперечной перевязкой кладки тычковыми рядами. Если тычковые ряды располагают вразбежку, то выкладывают сначала наружную тычковую версту и внутреннюю ложковую, затем 2 наружных и 2 внутренних ложковых ряда, после чего заполняют пространство между выложенными рядами бетона. Закончив укладку бетона в этот пояс, вновь выводят по 3 ряда кладки, причем сначала наружную ложковую версту, а потом внутреннюю, в которой первым кладут тычковый ряд, а затем 2 ложковых. Далее процесс кладки повторяется.

Облегченная колодцевая кладка состоит из двух продольных стенок толщиной в четверть кирпича каждая, расположенных друг от друга на расстоянии 140–340 мм и соединенных между собой через 650–1200 мм по длине поперечными стенками толщиной в четверть кирпича. Кладку поперечных стенок перевязывают с продольными стенками через один ряд. Образующиеся колодцы между продольными и поперечными стенками заполняют легкими засыпными минеральными теплоизолирующими материалами (щебень и песок легких горных пород, керамзит, шлак) и легкобетонными вкладышами в виде камней. Засыпку укладывают слоями толщиной 110–150 мм, а уплотняют послойным трамбованием и поливают раствором через каждые 100–500 мм по высоте.

Кирпичная кладка с облицовкой теплоизоляционными плитами имеет толщину 1 1/4 и 1 1/2 кирпича. Стену с внутренней стороны утепляют пеносиликатными и другими плиточными теплоизолирующими материалами, которые устанавливают либо вплотную к плитке, либо с отступом от нее на 30 мм, создавая воздушную прослойку между кладками и плитами. Способы крепления плиточного утеплителя к кирпичной кладке зависят от материала плит и их размеров. Кладку с уширенными швами применяют при возведении стен из кирпича или легкобетонных камней. Уширенный шов располагается ближе к наружной поверхности стены. Его заполняют неорганическими теплоизоляционными материалами или раствором (если кладку выполняют на легких растворах, приготовляемых на пористых заполнителях).

Кладка перемычек и арок. Часть стены, перекрывающая оконный или дверной проем, называется перемычкой. Если нагрузка от перекрытий передается на стену непосредственно над проемом, применяют несущие сборные железобетонные перемычки. При отсутствии такой нагрузки для перекрытия проемов шириной менее 2 м применяют железобетонные ненесущие или рядовые кирпичные перемычки в виде кладки на растворах повышенной прочности с арматурными стержнями для поддержания кирпичей нижнего ряда. Вместо рядовых иногда делают клинчатые перемычки, которые служат в то же время архитектурными деталями фасада. С этой же целью при пролетах до 3,5–4 м часто возводят арочные перемычки. Кладку арочного типа используют также для устройства перекрытий в зданиях; такие перекрытия называют сводчатыми (сводами). При кладке перемычек все продольные и поперечные швы обязательно целиком заполняют раствором, так как такая кладка работает не только на сжатие, но и на изгиб. При слабом заполнении раствором вертикальных швов под влиянием нагрузок сначала происходит сдвиг отдельных кирпичей, а затем разрушение кладки.

Рядовые перемычки. Рядовые перемычки выкладывают из отборного целого кирпича с соблюдением горизонтальности рядов и правил перевязки обычной кладки. Высота рядовой перемычки 4–6 рядов кладки, а длина – на 50 см больше ширины проема. Для кладки перемычек применяют раствор марки не ниже 25. Под нижний ряд кирпича в перемычке в слое раствора толщиной 2–3 см укладывают не менее трех стержней арматуры из круглой стали диаметром не менее 6 мм, обычно из расчета по одному стержню сечением 0,2 см2 на каждые полкирпича толщины стены, если по проекту не требуется более сильного армирования. Арматура воспринимает растягивающие усилия, возникающие в кладке. Концы круглых стержней пропускают за грани проема на 25 см и загибают вокруг кирпича (рис. 14).

Рис. 14. Кладка рядовых перемычек: а – фасад; б – разрез; в – кладка по дощатой опалубке; г – кладка на инвентарных кружалах; 1 – арматурные стержни; 2 – доски; 3 – деревянные кружала; 4 – трубчатые кружала

Рядовые перемычки делают с применением временной опалубки из досок толщиной 40–50 мм. По ней расстилают раствор, в который затем втапливают арматурные стержни. Концы опалубки опирают на кирпичи, выпущенные из кладки; после снятия опалубки их срубают. Иногда концы опалубки вставляют в борозды на откосах проемов, которые закладывают после снятия опалубки. Если ширина проема больше 1,5 м, то под опалубку в середине подставляют стойку или опалубку опирают на деревянные кружала (доски, поставленные на ребро). Применяют инвентарные трубчатые опоры-кружала. Их делают из двух отрезков труб диаметром 48 мм, вставленных в третий отрезок трубы диаметром 60 мм. При закладке кружал трубы раздвигают, так чтобы концы меньшего диаметра заходили внутрь борозд, оставленных в кладке. На каждый проем ставят два кружала; их можно устанавливать и в том случае, когда в проеме уже есть оконные и дверные блоки. При других типах кружал проем можно заполнять блоками только после снятия опалубки перемычки.

Клинчатые и лучковые перемычки. Клинчатые и лучковые перемычки выкладывают из обыкновенного керамического кирпича путем образования клинообразных швов, толщина которых внизу перемычки не менее 5 мм, вверху не более 25 мм. Кладку ведут поперечными рядами по опалубке, удерживаемой кружалами. До начала кладки перемычки возводят стену до уровня перемычки, выкладывая одновременно опорную ее часть (пяту) из подтесанного кирпича (шаблоном определяют направление опорной плоскости, т. е. угол ее отклонения от вертикали). Затем на опалубке размечают ряды кладки с таким расчетом, чтобы число их было нечетным, учитывая при этом толщину шва. Ряды кладки в данном случае считают не по вертикали, а по горизонтали. Центральный нечетный ряд кирпича называют замковым. Он должен находиться в центре перемычки в вертикальном положении. Кладку клинчатых и лучковых перемычек ведут равномерно с двух сторон от пяты к замку таким образом, чтобы в замке она заклинивалась центральным нечетным кирпичом. Правильность направления швов проверяют шнуром, укрепленным в точке пересечения сопрягающихся линий опорных частей (пят). При пролетах более 2 м кладка клинчатых перемычек не допускается.

Арочные перемычки и своды. Арочные перемычки, а также арки и своды выкладывают в такой же последовательности, как и клинчатые перемычки. Швы между рядами должны быть перпендикулярны к кривой линии, образующей нижнюю поверхность арки, и наружной поверхности кладки. Швам кладки придают клинчатую форму с уширением наверху и сужением внизу. Такое расположение рядов кладки и разделяющих их постелей соответствует первому правилу разрезки кладки, так как в арках и сводах усилие от нагрузки меняет свое направление, действуя по касательной к кривой арке. Постели рядов оказываются перпендикулярными к направлению давлений. Кладку арочных перемычек ведут по опалубке соответствующей формы в такой же последовательности, как и кладку клинчатых перемычек. Направление радиальных швов и правильность укладки каждого ряда проверяют по шнуру, закрепленному в центре арки.

Шнуром и шаблоном-угольником, одна из сторон которого имеет очертание, соответствующее кривизне арки, определяют и проверяют положение каждого ряда кладки.

Конструкция опалубки для кладки сводов и арок должна быть такой, чтобы она могла обеспечить равномерное опускание ее при распалубливании. Для этого под кружалами ставят клинья, при постепенном ослаблении которых опалубка опускается. Сроки выдерживания арочных и клинчатых перемычек на опалубке, в зависимости от температуры наружного воздуха в летних условиях и марки раствора, могут быть от 5 до 20 суток, а перемычек рядовых – от 5 до 24 суток.

Бутовой кладкой называется кладка из природных камней, имеющих неправильную форму, с двумя примерно параллельными поверхностями (постелями). К природным камням, пригодным для кладки, относят известняк, песчаник, ракушечник, туф, гранит, а также булыжный камень для возведения фундаментов зданий высотой до двух этажей. Используемые в строительстве бутовые камни обычно имеют массу до 30 кг. Бутовую кладку выполняют под лопатку, под скобу, в опалубке и враспор (рис. 15).

Рис. 15. Виды бутовой кладки: а – под лопатку; б – под скобу; в – в опалубке; г – враспор; 1 – верстовые камни; 2 – раствор; 3 – уложенное щебнем основание; 4 – постелистые камни первого ряда

Камни большой величины предварительно раскалывают. Этот процесс называется плинтовкой. Одновременно с плинтовкой скалывают острые углы камней, делают так называемую приколку камней, подгоняя их форму под параллелепипед. Для плинтовки камней применяют прямоугольную кувалду массой около 5 кг, а для обработки камней – молоток-кулачок массой 2,3 кг, которым скалывают острые углы. Этим же молотком осаживают и расщебенивают бутовый камень при кладке. Кроме того, в процессе бутовой кладки используют те же инструменты, что и в кирпичной.

При бутовой кладке трудно достигнуть такой тщательной перевязки, как при кладке из кирпича, так как камни не имеют правильной формы и неодинаковы по размерам. Поэтому подбор и расположение камней в верстовых рядах и в забутке кладки делают для обеспечения перевязки таким образом, чтобы при возведении стен камни можно было укладывать попеременно: то длинной стороной – ложками, то короткой – тычком. Следовательно, в каждом ряду кладки последовательно чередуются тычковые и ложковые камни как в верстах, так и в забутке. В смежных рядах над тычковыми укладывают ложковые камни, а над ложковыми – тычковые. Таким способом обеспечивают перевязку швов бутовой кладки, которая аналогична цепной перевязке при кладке из кирпича. Так же раскладывают камни в рядах при пересечении и в углах стен. Камни при кладке подбирают и подгоняют, так чтобы по возможности создать одинаковую высоту ряда кладки в пределах от 20 до 25 см и горизонтальность швов. При этом можно укладывать по 2–3 тонких камня в одном ряду кладки, а некоторые крупные камни могут входить в 2 смежных ряда кладки.

Бутобетонная кладка состоит из бетонной смеси, в которую горизонтальными рядами втапливают бутовые камни «изюм», объем которых составляет почти половину общего объема кладки. Для бутобетонной кладки используют камни таких же размеров, как и для бутовой кладки. Булыжный камень разрешается применять нерасколотым.

Бетонную смесь и камни укладывают последовательно горизонтальными слоями. Сначала расстилают слой бетонной смеси толщиной не более 25 см, затем в него втапливают ряд камней (на глубину не менее половины высоты камней). Между втапливаемыми камнями, а также между камнями и опалубкой оставляют промежутки величиной 4–6 см. После втапливания камней вновь укладывают слой бетонной смеси и уплотняют ее вибрированием, далее процесс кладки повторяется.

Бетонная смесь для кладки должна иметь подвижность, соответствующую осадке конуса на 5–7 см, причем крупность щебня или гравия в ней не должна превышать 3 см.

Твердение цементного раствора происходит при взаимодействии зерен цемента с водой, при этом образуется цементный гель, превращающийся затем в камень. С понижением температуры процесс твердения цементного раствора замедляется. Например, при температуре 5° С прочность его нарастает в 3–4 раза медленнее, чем при температуре 20° С, а при понижении температуры до 0° С твердение раствора практически прекращается совсем.

Известковый раствор твердеет вследствие кристаллизации гидрата окиси кальция, испарения избытка влаги и частичной карбонизации извести (при поглощении углекислого газа из воздуха). Для твердения необходимо, чтобы известь находилась во влажной среде. Наращивание прочности известкового раствора также зависит от температуры окружающей среды. При отрицательной температуре (ниже 0° С) в растворе происходят процессы, которые отражаются на его структуре и прочности.

При возведении каменных конструкций в зимнее время систематически контролируют качество раствора и дозировку добавок. Прочность раствора при сжатии определяют, испытывая образцы-кубы размером 7,07 х 7,07 х 7,07 см. Количество их должно быть не менее 12 с объема кладки, выполненного в течение не более трех суток, в том числе 9 образцов для контроля прочности в процессе возведения здания и 3 – для оценки окончательной прочности раствора, выдержанного в тех же условиях (весь зимний период), что и кладка, и еще не менее месяца при положительной температуре.

В зависимости от вида кладки и возводимых конструкций каменные работы зимой выполняют следующими способами: замораживанием, с использованием противоморозных добавок, с применением последующего прогрева. Кладка каменных конструкций в зимних условиях должна выполняться на цементных, цементно-известковых или цементно-глиняных растворах.

Кладка на растворах с химическими добавками. При введении в растворы с цементным вяжущим химических противоморозных добавок температура замерзания воды, содержащейся в растворе, понижается. Добавки также ускоряют химический процесс твердения цемента. Благодаря этим факторам раствор накапливает прочность при более низких температурах, чем обычно. В качестве химических добавок в растворы вводят хлористый кальций и хлористый натрий, углекислый калий (поташ) и нитрат натрия.

Применение указанных добавок допускается в растворе для подземной кладки из кирпича, камней правильной формы и постелистого бутового камня, а также стен и столбов промышленных и складских зданий, не требующих тщательной отделки поверхности. Поташ и нитрат натрия разрешается использовать также и для надземной кладки зданий из кирпича, камней и блоков. Применение раствора с добавками для конкретного вида каменных конструкций должно быть согласовано с проектной организацией.

Кладку фундаментов из рваного бутового камня способом замораживания допускается производить при применении растворов с химическими добавками для зданий высотой до трех этажей. При этом кладку нужно вести враспор со стенками траншей способом под лопатку, а при кладке стен подвалов внутреннюю поверхность их раскрепляют на период оттаивания опалубкой с подкосами. Растворная смесь с химическими добавками в момент укладки должна иметь температуру не ниже 5° С. Замерзший, а затем отогретый горячей водой раствор использовать запрещается. При возведении кладки на растворах с химическими добавками следят за тем, чтобы приготовленный раствор был использован до того, как он под воздействием добавок начнет схватываться.

Кладка кирпича способом замораживания. Способ замораживания сводится к следующему. Раствор, имеющий положительную температуру на момент укладки, вскоре замерзает и твердеет в основном весной, после того как кладка оттает (хотя, конечно, некоторое затвердевание происходит и сразу же после укладки за счет разницы температур раствора и воздуха), а также в период зимних и весенних оттепелей или в случае искусственного обогрева кладки. Температура раствора во время осуществления кладки не должна быть ниже 5° С при температуре воздуха –10° С, 10° С – при температуре воздуха от –10 до –20° С, 15° С – при температуре воздуха ниже –20° С. Для того чтобы температура раствора не успела опуститься ниже необходимой, кладку приходится осуществлять в сжатые сроки – раствор должен быть израсходован в течение 20–30 мин. Кирпич нужно укладывать на растворные грядки как можно быстрее, а саму кладку стараться скорее возводить в высоту. Делается это для того, чтобы раствор в нижних рядах уплотнялся под нагрузкой вышележащих рядов до момента его замерзания – это увеличивает прочность и плотность кладки. Толщина швов не должна превышать размеров, установленных для летней кладки. Это требование обусловлено следующими причинами: зимняя кладка замерзает в течение 1–2 часов, а обжатие незатвердевшего раствора происходит после полного оттаивания кладки. Поэтому при оттаивании кладка, имеющая большую толщину швов, может дать значительную осадку и даже разрушиться.

Если здание имеет высоту до четырех этажей, связи устанавливают через этаж. При возведении более высоких зданий, а также в случае, если высота этажа превышает 4 м, связи устанавливают на уровне каждого перекрытия. Связи заводят в примыкающие стены на 1–1,5 м и заканчивают на концах анкерами. Ведя колодцевую кладку, лучше удвоить количество армированных швов и повысить проектную марку раствора на 1–2 ступени по сравнению с предусмотренной в летних условиях. Если вы ведете кладку стен облегченной конструкции, пустоты в них необходимо заполнять шлакобетонными вкладышами, шлакобетоном с малым содержанием воды или сухими засыпками без смерзшихся комьев. Это поможет избежать осадки засыпки и ухудшения теплотехнических качеств кладки. Осуществляя кладку фундамента в зимних условиях, нужно предохранять основание от замерзания не только во время самих работ, но и по окончании их.

В противоположном случае просадка основания при подтаивании может привести к появлению трещин в кладке и ее разрушению. Если в процессе кладки устанавливаются оконные коробки, необходимо оставлять промежуток не менее 15 мм (осадочный зазор) между верхом коробки и низом перемычки – с учетом осадки кладки. Возводя перегородки, следует учитывать величину осадки кладки, а вместе с ней и перекрытий в весеннее время. Просветы, оставляемые под потолком, должны в два раза превышать величину осадки стен, ожидаемую в пределах данного этажа.

Перегородки из гипсовых плит рекомендуется устанавливать только в помещениях, где температура не опускается ниже 5° С. При этом раствор готовят на подогретой воде. Необходимо заметить, что при оттаивании кладка имеет наименьшую прочность и может разрушиться от перегрузки. Именно поэтому способ замораживания применяется только при возведении конструкций, высота которых не превышает 15 м.

Бутобетонная кладка в зимних условиях. Бутобетонная кладка по своим свойствам занимает промежуточное место между конструкциями из бетона и бутовой кладкой. Прочность ее зависит главным образом от прочности входящего в ее состав бетона. Если бутобетонную кладку возводить методом замораживания, то в период оттаивания прочность ее будет практически равна нулю. Поэтому замораживание бутобетона допускается лишь после того, как прочность бетона в нем достигнет 50% от проектной, но не менее 7,5 МПа. Бутобетонную кладку зимой выполняют способами, которые обеспечивают накопление бетоном прочности в заданных пределах до его замерзания. Для этого применяют способ термоса, который используют при выполнении больших объемов бетонных работ. В зимних условиях применяют также электро– и паропрогрев бутобетона.

Кладка способом термоса. Способ термоса основан на сохранении в кладке теплоты уложенных подогретых материалов и теплоты, выделяемой бетоном в процессе твердения цемента. При применении этого способа бутовый камень перед укладкой должен быть тщательно очищен ото льда и снега, а бетонную смесь, приготовленную на подогретых заполнителях (щебне, песке) и воде, немедленно укрывают после укладки в дело, чтобы сохранить в ней теплоту. Температура бетонной смеси при кладке должна соответствовать принятой по расчету или указанной в проекте производства работ, с тем чтобы за время выдерживания бутобетона в утепленной опалубке была достигнута заданная прочность бетона.

Для того чтобы ускорить твердение бетона, применяют предварительный разогрев смеси перед укладкой ее в опалубку, а также вводят химические добавки, которые снижают температуру замерзания бетонной смеси и позволяют использовать бутовый камень без подогрева.

Кладка с применением электропрогрева. Применяя этот способ, бутовый камень очищают от снега и наледи. Температура бетонной смеси должна быть такой, чтобы уложенная в конструкцию бутобетонная смесь к моменту включения электро– и паропрогрева имела температуру не ниже 10° С. Для электропрогрева в бетон закладывают стержневые электроды и подключают их к сетевому напряжению. Расположение групп электродов поперек фундамента в теплотехническом отношении более эффективно, но в этом случае невозможна их оборачиваемость. Кроме того, электроды будут мешать укладке бутового камня. Поэтому прогрев ведут обычно с помощью нашивных электродов, закрепляемых на внутренней стороне опалубки, применяя групповое их включение.

Независимо от способа выдерживания кладки при положительной температуре (до приобретения ею заданной прочности) состояние основания, на которое укладывают бетонную смесь, а также способ ее укладки должны исключать возможность замерзания бетонной смеси в стыке с основанием. Слой старой кладки в месте стыка с новой должен быть отогрет до укладки бетонной смеси (температура не ниже 2° С) и предохранен от замерзания до приобретения вновь уложенным бетоном требуемой прочности.

Для зимней кладки в период оттаивания и затвердевания характерны значительное снижение ее прочности и устойчивости, деформация, неравномерность оттаивания и осадки. Чтобы своевременно принять необходимые меры и обеспечить хорошее качество сооружения, нужно тщательно следить за состоянием конструкций в период оттепелей. Мероприятия, связанные с оттаиванием кладки, сводятся к следующему. По окончании кладки каждого этажа устанавливают контрольные рейки и по ним наблюдают в течение зимы и весны за осадкой стен. До наступления потепления укрепляют стойками висячие стены и перемычки пролетом более 2,5 м, подклинивая стойки. Временные стойки, поддерживающие стены или перекрытия в период их оттаивания, должны иметь, помимо клиньев, поперечные подкладки из древесины мягких пород (осины, сосны и т. п.), которые могли бы при осадке стен сминаться поперек волокон. Перед наступлением оттепелей горизонтальные борозды, незаделанные гнезда и прочее закладывают кирпичом. Когда наступает теплая погода, с перекрытий необходимо убрать ненужные материалы и строительный мусор, раскрепить в поперечном направлении свободно стоящие столбы, простенки и стены, высота которых превышает их толщину более чем в 6 раз. В период оттаивания кладки, выложенной способом замораживания, а также при искусственном ее прогреве нужно регулярно обращать внимание на наиболее напряженные конструкции (столбы, простенки, опоры под сильно нагруженными прогонами, сопряжения стен и места опирания опалубки перемычек) и проверять целостность кладки на этих участках.

Для контроля за оттаиванием и твердением раствора в швах кладки из того же раствора, на котором возводились каменные конструкции, изготовляют контрольные образцы-кубы и хранят их в тех же условиях, в каких находится кладка. По состоянию образцов судят о прочности кладки. За состоянием кладки наблюдают в течение всего периода оттаивания и последующего твердения раствора в кладке в течение 7–10 суток после наступления круглосуточных положительных температур. Стены, расположенные с южной стороны, при оттаивании нагреваются солнечными лучами, поэтому при необходимости их увлажняют или завешивают (например, пергамином), чтобы улучшить условия твердения раствора и предохранить кладку от неравномерных осадок. Прочность твердеющего раствора проверяют специальными приборами.

Каменная кладка, выполненная из любых материалов, обладает способностью поглощать и пропускать воду. Поэтому каменные конструкции, имеющие непосредственное соприкосновение с грунтом, подвергаются водонасыщению. Вода может проникнуть через кладку в подвалы и, распространяясь выше по кладке, дойти до первого и даже до второго этажа, вызывая сырость в помещениях. В целях предохранения фундаментов, стен и других конструкций от проникновения влаги необходимо устраивать гидроизоляцию (рис. 16), окрашивая (окрасочная гидроизоляция) или оклеивая (оклеечная гидроизоляция) их поверхности гидроизоляционными материалами. В качестве изоляции используют также асфальтовую или цементную (со специальными цементами) штукатурку.

Рис. 16. Гидроизоляция фундаментов: а – вертикальная; б – горизонтальная; 1 – глиняный замок; 2 – оклеечная изоляция; 3 – горизонтальная изоляция; 4 – прижимная стенка

Окрасочную гидроизоляцию выполняют битумной мастикой из битумов разных марок и наполнителя (тальк, известь-пушонка, асбест), а также материалами на основе синтетических смол и полимеров. Оклеечная гидроизоляция представляет собой рулонные материалы (гидроизол, рубероид, изол, бризол), которые приклеивают на битумной или других мастиках. На стены подвалов или поверхность фундаментов гидроизоляцию наносят со стороны, примыкающей к грунту, до уровня отмостки или тротуара. В ряде случаев при высоком уровне грунтовых вод оклеечную изоляцию защищают со стороны грунта глиняным замком, прижимными стенками из кирпича и т. д.

Для получения изоляции высокого качества изолируемую поверхность очищают от мусора, грязи, пыли, выравнивают и просушивают. Окрасочную изоляцию обычно выполняют из битумных мастик. Ее наносят щеткой на высушенные и огрунтованные поверхности, используя приемы малярных работ. При необходимости изолируемые поверхности предварительно выравнивают раствором (например, бутовые стены). Мастику наносят на поверхность слоями в 2–3 приема, чтобы перекрыть пропущенные места. Толщина каждого слоя должна быть около 2 мм. Наносить каждый последующий слой изоляции разрешается только после того, как предыдущий слой остынет и будет проверено его качество.

Окрасочная гидроизоляция должна быть сплошной, без раковин, трещин, вздутий и отставаний (эти дефекты появляются, если мастика нанесена на неочищенные или сырые поверхности). Дефектные места расчищают, сушат и покрывают мастикой заново. Для защиты фундамента вашей постройки от влаги прежде всего необходимо сделать так называемые отмостки (рис. 17).

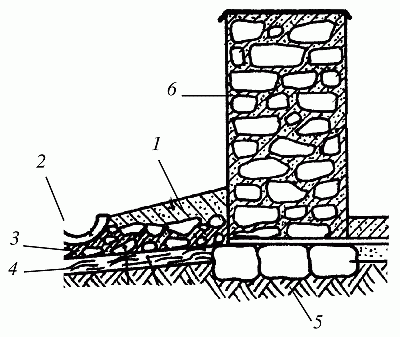

Рис. 17. Устройство отмостков: 1 – цементный раствор; 2 – водосточная канавка; 3 – битый кирпич; 4 – глина; 5 – грунт; 6 – фундамент

При устройстве горизонтальной гидроизоляции из раствора или асфальта по фундаментам или стенам подвалов наносят слой стяжки из этого материала и продолжают кладку в обычной последовательности, укладывая первые ряды камня на предварительно расстилаемый слой кладочного раствора. При укладке горизонтальной оклеечной гидроизоляции из толя или рубероида сначала на подготовленную поверхность кладки наклеивают первый слой изоляции. По нему наносят слой разо-гретой мастики толщиной 1–2 мм и на него наклеивают второй слой. Чтобы слои лучше сцеплялись, рубероид или толь заранее очищают от защитной слюдяной или песочной посыпки, заготовляют по ширине и свертывают в рулоны, которые при устройстве изоляции раскатывают по обмазанной мастикой поверхности. Второй слой изоляции покрывают сверху слоем горячей мастики толщиной 2 мм и продолжают кладку.

При устройстве гидроизоляции из рулонных материалов пользуются различными инструментами. Стальными щетками очищают рубероид и толь от слюдяной или песчаной посыпки; щеткой или стальным гребком наносят и разравнивают мастику; стальными ножами разрезают рулонный материал на куски нужной ширины и длины.

Оклеечную гидроизоляцию боковых поверхностей фундаментов и стен подвалов с помощью рулонных материалов выполняют в той же последовательности, что и горизонтальную. Перед наклейкой гидроизоляционного слоя основание очищают от пыли и мусора и высушивают: на запыленные и влажные поверхности мастику наносить нельзя, так как изоляция будет отслаиваться. Поверхность изолируемых конструкций должна быть ровной, сухой, без впадин и бугров. Перед наклеиванием ее сначала огрунтовывают мастикой, затем наклеивают последовательно один за другим слои изоляции; каждый слой оклеечной вертикальной изоляции соединяют с горизонтальной изоляцией внахлест не менее чем на 150 мм, чтобы в место стыка горизонтальной и вертикальной изоляции не проникала вода.

Стыки слоев изоляции также делают внахлест на 100–150 мм. На горизонтальные и слабо наклонные (до 25°) поверхности материал наклеивают так. После высыхания грунтовки раскатывают рулон и подклеивают один конец полотнища, фиксируя нужное направление материала. После этого рулон скатывают, наносят на изолируемую поверхность слой мастики и снова раскатывают рулон, наклеивая его на основание. В каждом последующем слое полотнища перекрывают предыдущий слой не менее чем на 100 мм в продольных стыках и не менее чем на 150 мм в поперечных. Расположение одного шва над другим в смежных слоях изоляции и наклейка рулонных материалов во взаимно перпендикулярном направлении не допускаются. На вертикальные и сильно наклонные (25°) поверхности рулоны наклеивают участками – захватками высотой 1,2–1,5 м в направлении снизу вверх.

Предварительно рулоны раскраивают на куски с учетом нахлеста. При наклеивании рулоны тщательно притирают к основанию и к ранее наклеенным слоям деревянными шпателями с удлиненной ручкой; на горизонтальных поверхностях наклеиваемые материалы, кроме того, прикатывают катками массой 80–70 кг с мягкой обкладкой. Швы нахлеста дополнительно промазывают мастикой, отжатой при притирании и укатке материала. Наружную поверхность последнего слоя изоляционного материала покрывают сплошным слоем мастики и посыпают горячим сухим песком.

В отличие от печей камины гораздо проще по своему устройству – они не требуют такой сложной конфигурации дымоходов. Этот фактор одновременно является их минусом в отношении теплоотдачи – КПД камина невысок (до 20%), так как почти весь нагретый воздух уходит в атмосферу, не успевая отдавать тепло помещению. Приступая к постройке камина, необходимо помнить, что его конструкция проверена опытом и любое отступление от основных параметров, а тем более изменение конструкции, могут отрицательно сказаться на работе камина. Если, например, увеличить глубину топливника, основное тепло не будет попадать в комнату, улетучиваясь без пользы.

Большое значение имеет и форма дымовой камеры, днище которой предохраняет топливник от воздействия потока холодного воздуха, проникающего через трубы. Конструкция камина предусматривает сжигание дров как на плоском поду топливника, так и в металлической корзинке или на колосниковой решетке. В последнем случае пространство зольника используется не только для сбора золы, но и для дополнительного притока воздуха. Иногда имеет смысл хотя бы частично подавать в топливник воздух не из помещения, а снаружи. Забирая, например, воздух из подвала, можно существенно улучшить его вентиляцию. Разумеется, в конструкции такого камина должна быть предусмотрена зольниковая камера. Для повышения экономичности камина в его корпусе иногда устраивают специальные тепловые камеры, в которых комнатный воздух дополнительно подогревается от нагретых внешних стенок топливника.

Такие теплообменники часто изготавливают из труб и при необходимости устанавливают в топливник. Можно построить пристенный камин-гриль, который, в отличие от обычного камина, имеет открытый топливник и решетку, используемую для приготовления мясных блюд; в нем также предусматривают стойки для котелков и шампуров. Такой гриль делают из железобетона или кирпича. Кладку корпуса выполняют полнотелым кирпичом, изготовленным из глины (красный кирпич) или шамота. Трубу же лучше класть из щелевого кирпича. Не пригоден для кладки «горячей» части камина кирпич, полученный от разборки стен, сложенных на известковом растворе.

Однако для кладки фундаментов и верхних частей дымовых труб его вполне можно использовать. Перед началом кладки рекомендуется уточнить правильность размещения камина. Для этого в соответствии с чертежом раскладывают насухо сначала кирпичи первого ряда, затем кирпичи одного ряда дымовой трубы. С потолка опускают отвесы на углы дымовой трубы и убеждаются, что расстояние между трубой и балками перекрытия, а также трубой и стропилами достаточно для устройства горизонтальной противопожарной разделки (расстояние должно быть не менее 12 см). Прямоугольность углов первого ряда кладки проверяют, промеривая с помощью шнура расстояния по диагонали между противоположными углами. Разница между этими расстояниями не должна превышать 5 мм. Кирпичи притесняют и подгоняют друг к другу с учетом перевязки швов. Стесанные поверхности должны быть обращены наружу или закрыты кладкой.

Для описываемой ниже конструкции камина потребуются следующие материалы: 2 тавра 45 х 45 мм (ширина – 200 мм); уголок 45 х 45 мм (ширина – 200 мм); швеллер № 12 (ширина – 200 мм); 10 скоб из полосовой стали (25 х 3 мм, длина – 150 мм); стальная решетка (ее площадь зависит от размеров зева); жестяное хайло (раструб) камина – передняя часть дымовой камеры приблизительно 1500 х 1100 х 5 (размеры – в зависимости от размеров камина); швеллер № 14 (ширина – 200 мм). Из материалов потребуются около 80 кг шамотного порошка, 15 л растворимого стекла, 80 штук шамотного кирпича, песок, известь, цемент, камень или кирпич. Шамотный раствор приготовляют следующим образом: растворимое стекло разбавляют водой в соотношении 1 : 1 и в полученный таким образом раствор добавляют шамотный порошок, пока не получится раствор соответствующей консистенции. Конструкция и основные размеры камина приведены на рис. 18.

Рис. 18. Камин, пристроенный к дымовой трубе: 1 – дымовая труба; 2 – колено; 3 – дымоход; 4 – задвижка; 5 – дымовая камера; 6 – обратное днище; 7 – стенка; 8 – топка; 9 – днище (под); 10 – зольник; 11 – дымовое отверстие (горловина); а – ширина топки; б – ширина задней стенки; в – высота топки; г – глубина топки; д – ширина дымовой трубы

В том случае, если есть возможность вывести трубу камина в уже имеющуюся (от старой печи и т. д.), строительство последнего значительно упрощается. При высоте трубы 8 м ее диаметр в свету должен быть не менее чем 20 х 20 см. Если высота трубы меньше, входное отверстие должно быть больше. Построенный камин соединяют при помощи колена с трубой. Если нет трубы, ее нужно построить, и тогда это лучше сделать во время строительства камина. И в том и в другом случае наличие отдельной трубы должно быть непременным условием строительства камина.

Для камина лучше всего соорудить бетонное основание. Его размеры при этом должны соответствовать размерам на плане камина, включая размеры трубы. Решающее значение в этом случае имеет вид грунта и его несущая способность. Толщина основания принимается равной 0,8–1,4 м в зависимости от его размера и размещения в центре здания или около ограждающей стены. Основание необходимо изолировать от проникновения почвенной влаги в тело камина. Теперь можно начинать строительство самого камина.

Зольник представляет собой жесткую коробку, значительно облегчающую чистку камина и удаление образующейся золы. Пространство высотой приблизительно 40 см является хорошей изоляцией очага топки от пола и одновременно используется для притока воздуха через решетку, что необходимо для лучшего горения. На подготовленном основании на ширину топливника с двух сторон необходимо возвести кирпичные стенки высотой около 50 см. Толщина кладки должна составлять не менее 15 см. На кирпич укладывают подготовленные два стальных тавровых профиля 45 х 45 и уголок 45 х 45. Длина профилей должна быть равна ширине топливника, кроме того, прибавляется еще 10 см на кладку по обеим сторонам топливника, если мы не хотим, чтобы плита выступала по бокам. В противном случае профили необходимо изготовлять большей длины.

Расстояние между таврами зависит от шамотного кирпича, который укладывают между ними на шамотный раствор. Таким образом получается дно топливника, которое должно быть огнеупорным. В центре оставляют отверстие для решетки, через которую зола будет падать в зольник, установленный в камере для сбора золы. Решетку делают из листовой стали. Размеры стального листа должны соответствовать размерам шамотного кирпича. Между листами помещают гайки М22 для получения необходимых промежутков. Решетку стягивают гайкой М20.

После устройства пода приступают к кладке топливника. Изнутри топливник облицовывают шамотным кирпичом, чтобы его внутреннее пространство было огнеупорным. Шамотный кирпич укладывают на шамотный раствор, о чем уже говорилось выше. Стенки топливника должны быть гладкими, изнутри их делают скошенными для лучшего излучения тепла. При отсутствии большого опыта в кладке кирпича можно для подстраховки от падения заднюю скошенную стенку кровли закрепить стальными скобами.

После того как кладка будет доведена до определенной высоты, на кирпичи укладывают фланцами вверх стальной швеллер № 12. Длина профиля должна быть равна ширине топливника плюс 20 см.

Раструб (хайло). Боковые стенки топливника, которые были возведены до определенной высоты и на которые был уложен упомянутый выше швеллер, будут поддерживать хайло, сделанное из листовой стали. Нижние размеры передней стенки хайла зависят от ширины топливника, причем передняя стенка будет опираться на стальной швеллер. Боковые стенки хайла опираются на боковые стенки топливника. Передняя стенка и боковые скошенные стенки облицовываются шамотным кирпичом. Абсолютная гладкость стенок имеет большое значение для улучшения тяги. Также облицовывается задняя отвесная стенка дымовой камеры – ее лучше не делать металлической.

Задвижка камина. На дымовую камеру необходимо установить задвижку, с помощью которой можно регулировать отвод дыма в трубу, а также уменьшать отток теплого воздуха, закрыв задвижку, после того как камин протопился. Изготавливается такая задвижка из листовой стали. В теплое время года, полностью открыв задвижку, можно достичь лучшего воздухообмена. Закрытая задвижка предотвращает загрязнение всего пространства камина сажей в процессе чистки дымовой трубы. Задвижку можно закрывать при помощи стержня, который поднимается или опускается. Устанавливается задвижка таким образом, чтобы к ней был обеспечен доступ с любой стороны камина. После установки задвижки закрепляют и несущий стальной швеллер № 14 (длина равна ширине плюс 20 см). Когда кладка трубы будет закончена, ее соединяют при помощи дымохода и колена с камином. Если кладка камина производится одновременно с камином, то на верхний уголок задвижки необходимо насадить асбестоцементную трубу. Зазоры около задвижки и в других местах необходимо тщательно замазать шамотным раствором.

Дымовая труба. Свободное пространство по бокам камеры облицовывается кирпичом вплоть до задвижки. Над швеллером начинается облицовка трубы. Рекомендуется применять асбестоцементные трубы. Во-первых, они отличаются абсолютно гладкими стенками и круглым отверстием, что имеет решающее значение для тяги. Во-вторых, такие трубы гарантируют герметичность соединения и таким образом предохраняют от возникновения пожара. В-третьих, асбестоцементная труба выполняет своего рода функцию элемента жесткости самой дымовой трубы, а после установки ее в вертикальное положение упрощает ее кладку, поскольку необходима лишь облицовка трубы.

Поскольку дымовая труба над крышей выкладывается из качественного кирпича, ее можно лишь обмазать (замазать щели) или оштукатурить. Над выходным отверстием делают козырек, лучше всего из жести, который будет предохранять отверстие от дождя и снега. Поскольку при горении древесины летят искры, пол перед камином необходимо сделать из негорючих материалов (кирпич, плитка и т. п.), а перед отверстием топки поставить предохранительную щетку (стальную решетку, плотную металлическую сетку и т. п.). Приток воздуха в топливник можно прекратить, закрыв его заслонкой из толстого металла (минимальной толщины 3 мм) или из чугунной плиты и при помощи соответствующего переводного механизма (рычаг, блок) обеспечить управление им из комнаты. Приток воздуха в топливник снаружи снижает не только теплопотери, но и циркуляцию воздуха в помещении.

Описанная конструкция и рекомендуемые размеры камина обязательны в том случае, если при нормальных теплоизоляционных свойствах стен здания камин используется в качестве источника отопления помещения. Если речь идет о камине как о декоративной части помещения и если основным источником тепла будет служить какая-либо отопительная установка, то конструкция камина может быть еще проще и иметь меньшие размеры.

Нередко плиты ставят прямо на полу или на подложенном деревянном щите (при условии, что пол достаточно прочный), но лучше делать плиты на фундаменте; в этом случае прочность пола не имеет значения. Теплоотдача плит зависит от их размеров и обычно не превышает 900 ккал/ч. Чтобы эффективнее использовать тепло, выделяющееся при сгорании топлива, кухонные плиты часто совмещают с отопительными щитками. Плиты могут быть разных размеров, разной степени сложности, с разным числом конфорок.

Простые плиты имеют только топливник (топку), закрытый сверху чугунным настилом или чугунной плитой с конфорками.

Плиты средней сложности, кроме плиты с конфорками, чаще всего имеют еще и духовку. Сложные плиты, как правило, оборудуются духовкой и водогрейной коробкой. В простых плитах горячие газы, образующиеся при горении топлива, направляются под чугунный настил или чугунную плиту, а затем по выводу в трубу или отопительный щиток.

На рис. 19 показана кухонная плита с духовым шкафом. Она имеет параметры 1020 х 640 х 770 мм (длина, ширина, высота) и рассчитана под чугунный настил (или же пять плит с конфорками) 530 х 900 мм. Если настил или плиты имеют другой размер, необходимо соответственно изменить ширину и длину плиты. Каналы же внутри нее должны остаться прежними. Такая плита обеспечивает теплоотдачу 600 ккал/ч (при двух топках в сутки).

Рис. 19. Кухонная плита с духовым шкафом: а – внешний вид; б – плита в трех разрезах; 1 – чистка; 2 – духовой шкаф; 3 – топливник; 4 – поддувало; 5 – войлок, покрытый кровельной сталью

Для кладки понадобятся следующие материалы: 175 штук кирпича обыкновенного красного; около 5 ведер глиняного раствора; 2 листа кровельной стали – 500 х 700 мм (предтопочный) и 1020 х 640 мм (под плиту); 1 кг строительного войлока; 1,2 м стальной ленты (25 х 15 мм); 3,32 м стального уголка (30 х 30 х 4 мм) для обвязки.

Приборы: 5 плит чугунного настила (530 х 180 мм каждая) с конфорками; духовой шкаф (350 х 350 х 450 мм); топочная дверца 250 х 210 мм; поддувальная и прочистная дверцы (130 х 140 мм); дымовая задвижка (вьюшка) – 130 х 130 мм; колосниковая решетка (250 х 180 мм).

Кладку плиты необходимо проводить в точном соответствии с порядовкой. Швы между кирпичами заполняют глиняным раствором, выдерживая их одинаковую ширину на протяжении всей кладки. В процессе кладки периодически необходимо проверять вертикальность стен плиты. Для прочности кладки кирпичи в ряду укладывают с обязательным соблюдением перевязки швов.

Если кладка осуществляется на полу или на подложенном деревянном щите, необходимо предварительно подготовить площадку. На пол (или на деревянный щит) укладывают два слоя листового асбеста или листового войлока, как следует вымоченного в глиняном растворе, и накрывают их листом кровельной стали, вырезанным по размеру очага. Лист прибивают гвоздями к полу (щиту), а лишний, выступающий за край войлок или асбест обрезают. Стальной лист покрывают глиняным раствором, после чего выкладывают на него первый ряд кирпичей, также скрепляя их между собой глиняным раствором.
