В бане можно облицевать керамической плиткой не только пол, но и стены, поэтому мы решили посвятить отдельную главу книги технике плиточных работ.

Как и все керамические изделия (например, столовая посуда, строительная керамика), керамические плитки производятся из растворов глины с добавлением песка и других природных материалов.

Ассортимент производимых керамических плиток велика. Плитки могут быть:

– эмалированные (глазурованные) или неэмалированные. Лицевая сторона глазурованных плиток покрыта слоем цветной эмали, придающей им важные эстетические характеристики: цвет, блеск, декоративный рисунок; а также технические свойства: твердость, непроницаемость. Все эти характеристики, как технические, так и эстетические, зависят от типа эмали и могут варьироваться в весьма широких пределах. Неэмалированные плитки практически однородны по всей толщине и обычно не имеют никаких декоративных рисунков;

– с пористой и плотной основой. Основа – это собственно корпус плитки. Корпус может быть плотным или пористым. От наличия и количества пор зависит такая важная характеристика как водопоглощаемость;

– пресованные и экструдированные. Прессовка и экструдия – это два метода формовки керамических плиток. Прессованные керамические плитки изготавливаются из порошкообразной смеси, уплотняющейся под высоким давлением; экструдированные – из тестообразной массы. Они формуются при прохождении через отверстия экструдера;

– из красной, белой или бесцветной массы. В зависимости от исходного сырья цвет корпуса может быть цветным, бесцветным или белым. Цвет корпуса в глазурованных плитках имеет в целом относительное значение. Неглазурованные плитки по цвету похожи с исходным сырьем;

– различной формы и размеров, т. е. разного формата. Самыми распространенными формами являются квадрат и прямоугольник, но существуют и другие, порой весьма сложные, например шестигранник, восьмигранник и т. д.;

– одинарного и двойного обжига. Одинарному обжигу подвергаются как неглазурованные, так и глазурованные плитки. Плитки, прошедшие одинарный обжиг, пригодны для внутренней облицовки стен, перегородок и простенков. Плитки двойного обжига всегда глазурованные, они отличаются особой прочностью, пригодны и для облицовки пола, и для наружной облицовки стен.

Как и все керамические изделия, плитки отличаются жесткостью (т. е. не деформируются) и хрупкостью (т. е. умеренной ударной прочностью).

Керамическая облицовочная плитка по назначению делится на:

а) плитку для внутренней облицовки стен;

б) фасадную плитку и карты ковровой мозаики из нее;

в) плитку для пола и карты ковровой мозаики из нее;

г) плитку со встроенными деталями.

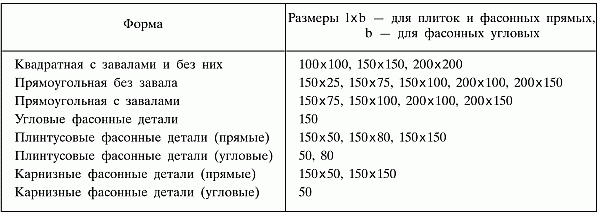

Плитка для внутренней облицовки стен по виду отделки бывает глазурованной и неглазурованной; по форме – квадратной, прямоугольной и фигурной; по виду поверхности – гладкой и рифленой; по виду боковых граней – с завалом и без завала; по цвету – белой, цветной-одноцветной, цветной-многоцветной, декорированной; по толщине – 3–3,5 мм. Помимо плиток, при облицовочных работах используют керамические фасонные детали (рис. 46). По всем показателям (вид отделки лицевой поверхности, вид граней, цвет и пр.) керамическая плитка для пола аналогична фасадной керамической плитке. Разнят их два показателя: форма и толщина. Толщина керамической плитки для облицовки пола должна быть 5–13 мм, а по форме она может быть квадратной, прямоугольной, треугольной, шестигранной и т. д. (рис. 47).

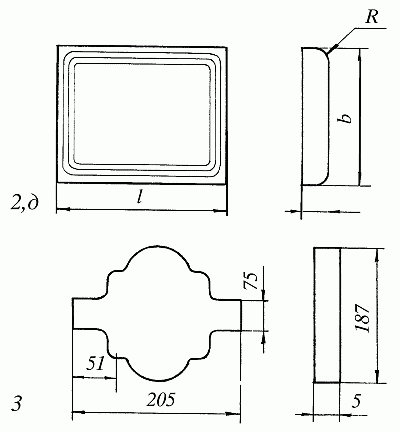

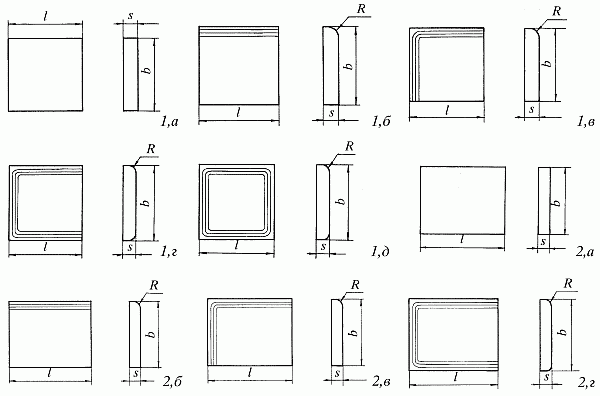

Рис. 46. Плитка и фасонные детали из керамики для облицовки стен. Форма и размеры: 1 – квадратная плитка: 1,а – без завала сторон; 1,б – с завалом одной стороны; 1,в – с завалом двух смежных сторон; 1,г – с завалом трех сторон; 1,д – с завалом четырех сторон; 2 – прямоугольная плитка: 2,а – без завала сторон; 2,б – с завалом одной стороны; 2,в – с завалом двух сторон; 2,г – с завалом трех сторон

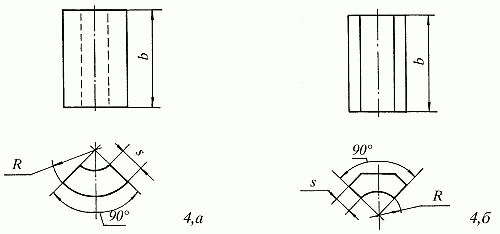

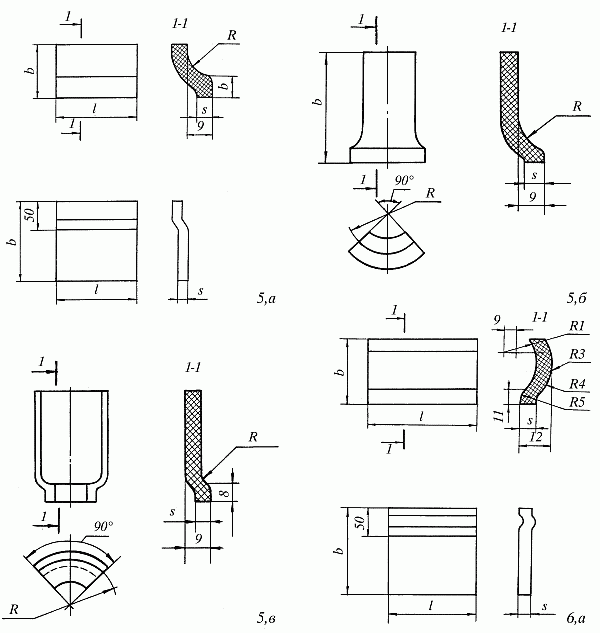

Рис. 46 (продолжение). Плитка и фасонные детали из керамики для облицовки стен. Форма и размеры: 2 – прямоугольная плитка: 2,д – с завалом четырех сторон; 3 – фигурная плитка

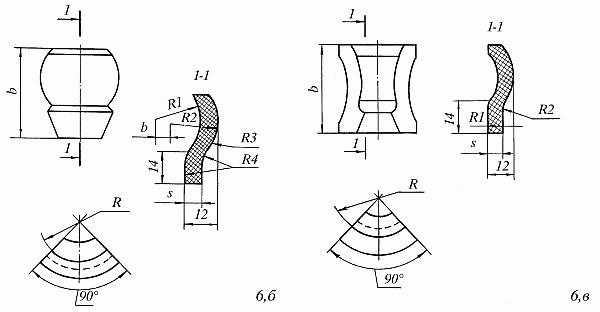

Рис. 46 (продолжение). Плитка и фасонные детали из керамики для облицовки стен. Форма и размеры: 4 – угловые фасонные детали: 4,а – для отделки внешних углов; 4,б – для отделки внутренних углов

Рис. 46 (продолжение). Плитка и фасонные детали из керамики для облицовки стен. Форма и размеры: 5 – плинтусовые фасонные детали: 5,а – прямые; 5,б – для отделки внешних углов; 5,в – для отделки внутренних углов; 6 – карнизные фасонные детали: 6,а – прямые

Рис. 46 (продолжение). Плитка и фасонные детали из керамики для облицовки стен. Форма и размеры: 6 – карнизные фасонные детали: 6б – для отделки внешних углов, 6в – для отделки внутренних углов

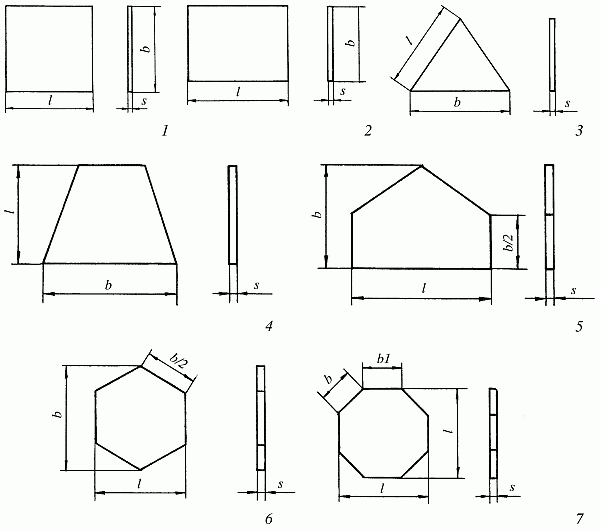

Рис. 47. Формы керамической плитки для облицовки пола: 1 – квадратная; 2 – прямоугольная; 3 – треугольная; 4 – четырехгранная; 5 – пятигранная; 6 – шестигранная; 7 – восьмигранная

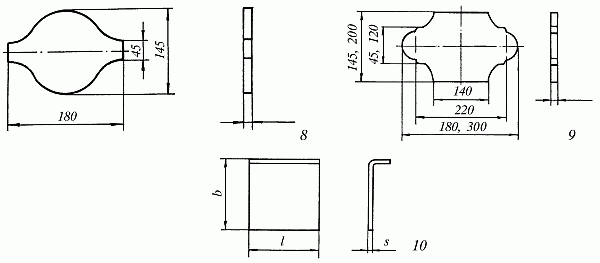

Рис. 47 (продолжение). Формы керамической плитки для облицовки пола: 8–9 – фигурные; 10 – накладка на проступи лестничных маршей

Керамическая плитка для пола выпускается следующих размеров (в мм):

а) квадратная (l х b) 300 х 300, 250 х 250, 200 х 200, 150 х 150, 100 х 100, 48 х 48;

б) прямоугольная (l х b) 400 х 300, 300 х 200, 300 х 150, 200 х 150, 200 х 100;

в) треугольная (l х b) 98 х 139, 83 х 118, 68 х 97, 58 х 83;

г) четырехгранная (l х b) 100 х 230, 85 х 196, 75 х 173;

д) пятигранная (l х b) 200 х 115, 170 х 98, 150 х 86,5;

е) шестигранная (l х b) 200 х 230, 170 х 196, 150 х 173;

ж) восьмигранная (l х b х b1) 200 х 70 х 100, 170 х 60 х 85;

з) накладка на проступи лестничных маршей (l х b) 400 х 300, 300 х 200.

Керамическую плитку для облицовки пола отличают высокие характеристики безопасности: обычно лицевая поверхность таких плиток не гладко отполированная, а фактурная, имеющая рифление.

Карты ковровой мозаики из керамической плитки. Из керамических плиток для облицовки пола размером 48 х 48 мм изготавливают карты ковровой мозаики, наклеивая их на оберточную или мешочную бумагу костным клеем.

Для укладки керамических плиток и карт ковровой мозаики применяют цементно-песчаный раствор, полимерцементную мастику, а также готовые клеи и мастики в соответствии с инструкциями к их применению.

Сколько плиток покупать? Для того чтобы ответить на этот вопрос, необходимо:

а) знать размеры поверхности, которую предстоит облицовывать;

б) определить заранее технику и рисунок укладки (стыковка вплотную или со швами, укладка прямыми рядами или по диагонали).

Также следует учесть, что:

а) даже в партии плиток первого сорта можно обнаружить несколько дефектных экземпляров (по норме не более 5%);

б) некоторые плитки будут обрезаны или просверлены, поэтому нужно учитывать, что некоторая часть плиток уйдет в отходы. Объем отходов зависит от наличия у покрываемых поверхностей изломов, изгибов и от техники укладки (например, диагональная кладка даст больше отходов, чем кладка прямыми рядами). Объем отходов можно уменьшить, если подобрать плитку такого размера, при котором понадобится наименьшее количество неполномерных плиток (для этого и приведены все форматы, выпускаемые промышленностью);

в) после укладки необходимо оставить несколько запасных плиток (для возможного ремонта облицованной поверхности).

Зная и учитывая все вышесказанное, целесообразно приобрести в среднем на 6–7% больше того объема, который требуется по размерам покрываемых поверхностей.

Цементно-песчаный раствор применяется для устранения местных неровностей на облицовываемой поверхности, для укладки керамических, стеклянных, гипсовых плиток, карт ковровой мозаики из них, плит из природного камня, а также для заделки швов. Само название раствора говорит об ингредиентах, из которых он готовится. В состав раствора входят:

1) портландцемент;

2) строительный песок;

3) вода.

Для приготовления цементно-песчаных растворов, предназначенных для устранения местных неровностей и внутренней облицовки, в качестве вяжущего материала используется серый портландцемент марок М400 или М500. В растворах для заделки швов – белый или цветной портландцемент тех же марок. В растворах для наружных облицовочных работ – сульфатостойкие цементы, т. к. они более морозостойки.

Портландцемент, реагируя на влагу (даже содержащуюся в воздухе), теряет свою активность; поэтому хранить портландцемент следует в сухом помещении, желательно в упаковке, предотвращающей его контакт с внешней средой.

В качестве наполнителя при приготовлении цементно-песчаных растворов применяется строительный песок. Пески по происхождению могут быть горными, речными или морскими. Горные пески, благодаря шероховатой поверхности зерен (песчинок), обладают лучшим сцеплением с вяжущим веществом раствора. Речные и морские пески нередко содержат обломки раковин и известняковые вкрапления; кроме того, поверхность зерен (песчинок) гладкая, окатанная. Все это вместе взятое значительно снижает прочность растворов, приготовленных с использованием речного или морского песка. В растворах для устранения местных неровностей и укладки плитки применяется крупнозернистый, а в растворах для заделки швов – мелкозернистый (размер зерен до 1 мм) просеянный песок.

Воду с вредными примесями использовать в качестве затвора не рекомендуется, т. к. могут возникнуть препятствия для нормального твердения вяжущего. Поэтому при приготовлении цементно-песчаных растворов используется обыкновенная водопроводная вода.

Глиняные растворы применяются для облицовки печей керамической плиткой и изразцами. Для их приготовления используется:

1) глина;

2) заполнители;

3) вода.

Вообще, глина как вяжущее вещество используется крайне редко из-за невысокой прочности глиняных растворов. Применение глины для приготовления растворов для облицовки печей и каминов обусловлено тем ее качеством, что при повышенных температурах глина набирает прочность, в то время как другие вяжущие (например, цемент или известь) ее снижают. По своему составу глины делятся на жирные (с большим содержанием глинистых минералов), нормальные и тощие (с малым содержанием глинистых минералов, но большим содержанием песчаных частиц). Для приготовления растворов для облицовки печей подходят все глины, разным будет лишь количество вводимого в раствор заполнителя.

В качестве заполнителей при приготовлении используется строительный песок, сечка соломы, опилки, стружка.

Так же как и при приготовлении цементно-песчаных растворов, не допускается применение воды с вредными примесями. Возможно применение обычной питьевой водопроводной воды.

Мастики – это пластичные смеси, получаемые из органических или синтетических связующих, минеральных или пылевидных наполнителей и различных добавок, улучшающих качество мастик. Мастики, используемые для облицовочных работ, делятся на две большие группы:

1) мастики, которые готовят на рабочем месте, непосредственно перед началом работ;

2) мастики заводского приготовления, которые продаются в готовом виде.

В качестве связующих в мастиках, приготовляемых перед началом работ, используются битумы и полимеры по отдельности либо одновременно. Таким образом, различают битумные, казеиновые, гипсовые, полимерные и битумно-полимерные мастики.

Битумы представляют собой твердые либо вязкопластичные вещества черного цвета. Битумы по назначению подразделяются на строительные, кровельные и дорожные.

Для приготовления битумных мастик предпочтение отдается строительным нефтяным битумам марок БН 50/50, БН 70/30 и БН 90/10. Первая цифра в маркировке обозначает температуру размягчения, т. е. температуру, до которой необходимо разогреть битум для использования его в приготовлении битумных мастик.

Все свои основные физические свойства, а именно гидрофобность (несмачиваемость водой), водостойкость, морозостойкость, пластичность (при положительной температуре) битумы передают мастикам, изготовленным на их основе.

На основе казеинового клея (в порошке) готовят казеиновую и казеиново-цементную мастики, для этой цели выпускаются три марки клея: «Обыкновенный» (ОБ), «Особый» (В-105) и «Экстра» (В-107). Казеиновый клей представляет собой порошок серого цвета, по составу – однородный, со специфическим запахом.

На основе гипсового вяжущего готовят гипсовую мастику (гипсовый раствор). Гипсовые вяжущие представляет собой порошкообразную массу белого цвета, по степени помола различают гипсовые вяжущие грубого, среднего и тонкого помола. При изготовлении гипсовой мастики для производства облицовочных работ используют гипсовые вяжущие всех марок (от Г-2 до Г-25), но обязательно тонкого помола. Степень помола определяют по прохождению гипсовых вяжущих через сито с размерами ячеек 0,2 х 0,2 мм, тонкий помол практически не дает остатка на сите.

Гипсовые вяжущие очень гигроскопичны, поэтому во избежание их спекания, гипсовые вяжущие хранят в местах, не доступных для влаги.

Полимеры, используемые при приготовлении полимерных мастик для облицовочных работ, условно можно разделить на термопластичные (дисперсия ПВА, инденкумароновые полимеры), термореактивные (эпоксидные полимеры) и органические (масляные лаки, смолы, олифы).

В качестве наполнителя при приготовлении мастик используют портланд-цемент марок М400 и М500, асбест, тальк и известняковую муку.

Добавками, улучшающими качество мастик, могут служить резиновая крошка, резиновый клей, кумароновая смола, канифоль, скипидар.

Приготовить некоторые мастики в домашних условиях практически невозможно из-за сложности технологического процесса, поэтому можно купить готовые мастики, широкий ассортимент которых реализуется через сеть торговых предприятий.

Укладку плитки можно осуществлять сразу после нанесения мастики (без выдержки), она легко разбавляется водой, быстро схватывается. Однако времени на исправление погрешностей при укладке плитки практически нет.

Прочность приклейки высока, мастика относительно быстро схватывается. Выпускается как набор компонентов, которые необходимо смешивать непосредственно в ходе укладки плитки; высокую стоимость.

Взвесив все преимущества и недостатки каждой мастики, вы можете выбрать наиболее подходящую.

Кроме того, керамическую плитку можно приклеить коллоидно-цементным клеем КЦК, который выпускается в виде сухой смеси, а следовательно, требует затвора водой и длительного перемешивания.

Для заделки швов можно использовать как растворы, так и мастики. Что касается готовых изделий – производители стройматериалов предлагают для этой цели специальную затирку для швов.

Процесс облицовки начинается с подготовительных работ: необходимо должным образом подготовить основной материал – плитку; вспомогательный материал – подстилающий слой (раствор, мастику и пр.) и, наконец, рабочее место – поверхность, которая подлежит облицовке.

Здесь следует выделить несколько этапов.

Во-первых, тщательно очистите поверхность от пыли и мусора, самый лучший способ очистки – влажный.

Во-вторых, определите неровности, т. е. впадины и бугры; для этого вам потребуется двухметровая рейка. Проведите ее плоской стороной по поверхности – и все недостатки налицо. Отметьте карандашом или мелом неровности свыше 10 мм и попытайтесь их устранить: бугры срубите, а впадины выровняйте слоем цементного раствора (либо полимерцементной мастики). Особое внимание следует уделить впадинам свыше 15 мм; их заделайте цементным раствором по предварительно отгрунтованной поверхности, для грунта используйте 7%-ный раствор дисперсии ПВА. Если поверхность на большой площади имеет впадину глубиной более 10 мм, целесообразно предварительно отштукатурить всю стену (не заглаживая и не затирая слой штукатурки).

В-третьих, с поверхности нужно удалить все масляные пятна, обезжирив их раствором кальцинированной соды или 30%-ным раствором соляной кислоты. Эту операцию производите по абсолютно сухой поверхности, иначе влага разбавит обезжиривающий раствор и вы не достигнете желаемого результата.

После тщательной подготовки поверхности, предназначенной под облицовку, произведите ее разметку и провешивание (определение и закрепление прямых горизонтальных и вертикальных линий).

Для вертикальной провески (рис. 48) на верхнем уровне облицовки на расстоянии 30–40 см от угла примыкающей стены вбейте гвоздь (1), шляпка которого должна выступать над поверхностью на толщину облицовки (7–15 мм – толщина плитки плюс толщина подстилающего слоя). К шляпке привяжите отвес и по нему определите толщину облицовки внизу, где на расстоянии 20–25 см от пола вбейте гвоздь (2), шляпка которого должна касаться отвеса. Затем между этими гвоздями натяните шнур. Аналогичную операцию проведите на другой стороне стены. Точку для верхнего гвоздя (3) определите с помощью гибкого уровня, использующего закон сообщающихся сосудов (7). Нулевое деление (уровень воды) одной из визирных трубок уровня совместите с гвоздем (1), тогда нулевая отметка (уровень воды) другой визирной трубки покажет место для гвоздя (3) – эту операцию удобнее производить вдвоем. С помощью отвеса, привязанного на гвоздь (3), найдите точку для установки гвоздя (4) (аналогично гвоздю (2)). Между гвоздями (3) и (4) также натяните причальный шнур.

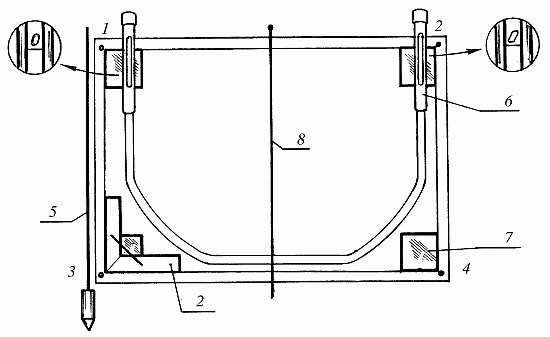

Рис. 48. Провешивание стен и установка маяков: 1–4 – гвозди; 5 – отвес; 6 – гибкий уровень; 7 – маячные плитки; 8 – шнур-причалка; 9 – угольник

Обратите внимание на такой существенный момент: если гвоздь плохо вбивается в поверхность стены, то для облегчения крепления гвоздей примените марки из гипсового раствора. Гипсовую марку установите следующим образом: небольшое количество гипсового раствора (лепешку) прижмите мастерком к стене в нужном месте и, пока гипсовый раствор не начал схватываться, в марку установите гвоздь.

Вертикальность будущих рядов определена – причальные шнуры, натянутые между гвоздями (1–2) и (3–4), позволят вам контролировать прямолинейность вертикальных стыков при укладке плиток.

Для провески по горизонтали по углам на уровне нижнего ряда также с помощью гибкого уровня установите маячные плитки. По верхнему краю маячных плиток натяните шнур-причалку – он позволит в ходе облицовки контролировать прямолинейность горизонтальных стыков. Маячные плитки после завершения облицовки вырубите и замените плитками на растворе.

Перпендикулярность между вертикальной провеской и шнуром-причалкой проверьте при помощи угольника.

Стена для облицовки плиткой готова.

Для начала проверьте горизонтальность поверхности, используя строительный уровень и двухметровую рейку. Отклонение поверхности от горизонтали не должно превышать 50 мм. Если отклонение больше предела, на полу уложите подушку из цементно-песчаного раствора, которая устранит наклон пола. После затвердения растворной подушки, приблизительно через сутки, можно приступать к дальнейшей разметке горизонтальной поверхности.

Теперь следует закрепить отметки уровня укладываемого пола по периметру стен: строительный уровень установите на рейку, добиваясь при этом положения воздушного пузырька на нулевом уровне, и на каждой стене проведите черту. Для постоянного контроля за горизонтальностью укладываемого пола в углах помещения на гипсовом растворе установите маячные плитки, выверив перпендикулярность двух смежных рядов по угольнику; если облицовываемая поверхность имеет большую площадь, то для удобства между угловыми маяками установите промежуточные маяки (рис. 49). По краям маячных плиток натяните шнур-причалку. Маячные плитки по окончании настилки всего пола мы удалите и замените плитками на растворе.

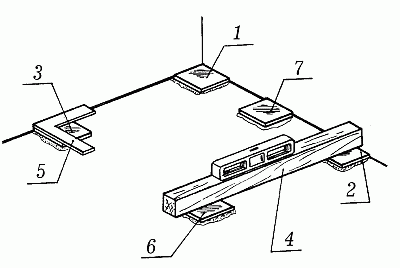

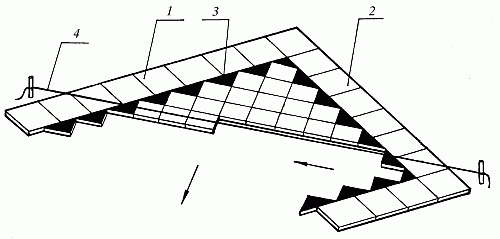

Рис. 49. Разметка горизонтальной поверхности и установка маяков: 1–3 – угловые маячные плитки; 4 – деревянная рейка; 5 – угольник; 6–7 – промежуточные маячные плитки

После разметки и установки маячных плиток поверхность пола обильно смочите водой и оставьте на 5–6 часов (к началу облицовочных работ пол должен остаться влажным, но без видимых скоплений воды). Эту операцию производите только в том случае, если укладка плиток осуществляется на цементно-песчаном растворе. При укладке плиток на мастике или клее поверхность должна быть абсолютно сухой.

Теперь к облицовке готов и пол.

Подготовку плиток одного размера начните с сортировки по тону и качеству: отличающиеся по тону следует укладывать в нижние ряды, а дефектные (со сколами, выбоинами, трещинами, дефектами глазурованного слоя) оставить на заготовку неполномерных плиток для укладки в углах. Затем с помощью линейки произведите разметку поверхности под облицовку (не забывая про толщину стыков), просчитайте количество целых плиток и количество и параметры неполномерных плиток для каждого ряда.

Раскрой неполномерных плиток производите плиткорезом или стекло-резом по глазурованной стороне, раскалывая их затем по линии надреза о деревянный брусок (рис. 50).

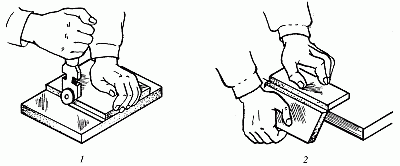

Рис. 50. Подготовка облицовочных плиток: 1 – раскрой облицовочных плиток; 2 – откалывание по надрезу

В том случае, если при облицовочных работах на вашем пути встретятся трубы, овальные вырезы под них у края плитки нужно выкусить кусачками или щипцами. Если же положение трубы таково, что она должна «пронзить» плитку, разрежьте плитку на две части по предполагаемому диаметру трубы и выкусите овальные отверстия у каждой половинки.

Образовавшиеся при резке острые края обработайте рашпилем или точильным бруском, по возможности придавая линии отреза форму кромки полномерной плитки.

При облицовке нередко используют плитки разного размера. В этом случае их вначале сортируют по размерам, а уже затем переходят к сортировке по тону, качеству и к раскрою плиток.

Теперь можно приступать к подготовке связующего звена – клеящей основы для облицовочных работ.

Самый распространенный вид клеящей основы – растворная смесь. Для того чтобы растворные смеси, применяемые при облицовочных работах, полностью соответствовали своему назначению, они должны обладать определенными свойствами: плотностью, прочностью, водонепроницаемостью, морозо– и химической стойкостью (в отдельных случаях).

Эти свойства обуславливаются различными факторами.

Плотность растворной смеси определяется отношением веса раствора к его объему. Плотность цементно-песчаного раствора для облицовочных работ (для выравнивания местных неровностей, для укладки плиток, для заделки швов) должна быть около 1500 кг/м3, такой раствор считается тяжелым.

Прочность растворной смеси зависит от:

а) активности вяжущего: марки цемента, гипса и т. д.;

б) качества заполнителя: использование строительного песка повышает прочность раствора по сравнению с использованием пористых заполнителей (например, шлака) на 30–40%;

в) наличия посторонних примесей: присутствие в строительном песке, используемом в качестве заполнителя, различных вкраплений (например, известняковые зерна, обломки раковин) снижает прочность растворной смеси;

г) количества воды: недостаток водосвязующего делает растворную смесь жесткой, с ней очень тяжело работать; избыток приводит к ползучести раствора, к его расслоению, к тому же прочность такого раствора очень низка;

д) условий твердения: так, для твердения цементно-песчаного раствора нужно поддерживать влажность, в то время как гипсовые растворы требуют сухих условий твердения.

Водонепроницаемым раствор считается в том случае, если он пропускает такое количество воды, которое полностью испаряется с его поверхности (т. е. не оставляет мокрых пятен). Плотные, тяжелые растворы, которые применяются при облицовочных работах, как правило, являются водонепроницаемыми.

Морозостойкость раствора напрямую связана с его водонепроницаемо-стью: чем более водонепроницаем раствор, тем выше его морозостойкость. Для повышения морозостойкости растворной смеси рекомендуют использовать сульфатостойкие цементы.

Цементно-песчаные растворы для различных этапов облицовочных работ несколько различны по соотношению ингредиентов, входящих в их состав.

Цементно-песчаный раствор для заделки местных неровностей, а также для предварительной штукатурки облицовываемых поверхностей приготовьте из портландцемента М400 или М500, мелкого строительного песка и воды. Сначала смешайте сухие компоненты и затем разведите их водой.

Состав цементно-песчаного раствора для заделки местных неровностей (в частях по объему): портландцемент марки М400 или М500 – 1 часть, строительный песок – 3 части, вода – 0,5 части.

Цементно-песчаный раствор для укладки плитки приготовьте из тех же составляющих. Качество полученного раствора перед укладкой необходимо проверить: на увлажненную тыльную сторону плитки нанесите небольшое количество раствора, плитку переверните и встряхните. Если раствор на плитке удержался (слоем не менее 3 мм), его можно использовать по назначению. Если раствор в полном объеме оказался на полу, то в него следует добавить смесь цемента и песка. После тщательного перемешивания проверку произведите вторично.

Состав цементно-песчаного раствора для укладки плиток (в частях по объему): портландцемент марки М400 или М500 – 1 часть, строительный песок – 2,4 части, вода – 0,4 части.

Рекомендуемый возраст цементно-песчаного раствора для укладки плиток – не более 1,5 часа; добавляя в загустевший, начавший твердеть цемент-но-песчаный раствор воду, вы значительно снизите прочность растворной смеси. Поэтому замешивать раствор следует небольшими порциями по 5–6 л, используя его в течение 1,5 часов.

Для заделки швов приготовьте пластичный раствор. Белый или цветной цемент и просеянный строительный песок (предпочтительно горный) тщательно перемешайте и разведите водой до консистенции мягкого пластилина.

Состав цементно-песчаного пластичного раствора для заделки швов (в частях по объему): портландцемент (белый или цветной) – 1 часть, строительный песок – 1 часть, вода – в количестве, необходимом для нужной консистенции.

Для увлажнения тыльной поверхности плитки при ее укладке следует приготовить цементное молоко из портландцемента любой марки и воды.

Состав цементного молока (в частях по объему): портландцемент – 1 часть, вода – 3–4 части.

Глиняный раствор для облицовки печей приготовьте из глины, заполнителя и воды.

За несколько дней до намеченных облицовочных работ необходимое количество глины уложите в ящик, обильно смочите водой и для предот-вращения ее высыхания плотно укройте (в жаркое время года глину периодически рекомендуется смачивать). Когда глина разбухнет, введите в нее заполнитель (сечку соломы, опилки), тщательно перемешайте и добавьте воду, доводя раствор до нужной консистенции.

Состав глиняных растворов зависит от используемой глины: при жирной глине соотношение глины и заполнителя (в частях по объему) 1 : 4, при нормальной глине – 1 : 3, при тощей глине – 1 : 2,5. Готовый глиняный раствор должен проходить через сито с ячейками 3 х 3 мм без остатка.

Срок годности глиняного раствора – несколько дней, его нужно лишь плотно укрыть влажной рогожей для предотвращения высыхания.

Если вам понадобился глиняно-цементный раствор, сначала приготовьте глиняное молоко из глины и воды в равных частях путем длительного и тщательного перемешивания (увлажненную глину, как и в первом случае, лучше заранее уложить для набухания), полученную смесь слейте через решетку. Затем перемешайте необходимое количество песка и цемента и затворите глиняным молоком.

Состав глиняно-цементного раствора для облицовки печей (в частях по объему): глина – 1 часть, цемент – 0,15 части, строительный песок – 4 части.

Предельный возраст, после которого не рекомендуется использовать глиняно-цементный раствор, – 1,5–2 часа.

Помимо цементного раствора при облицовочных работах нередко используют всевозможные мастики: их можно приобрести в готовом виде, либо приготовить самостоятельно. Как уже говорилось ранее, в качестве связующего компонента при приготовлении мастик используют битумы, казеиновый клей, гипсовые вяжущие и полимеры.

На основе битума готовят битумно-латексную мастику и битумно-скипидарную мастику. Другие мастики на битумных связующих приготовить в домашних условиях довольно сложно.

Битумно-латексную мастику приготовьте следующим образом: в расплавленный при температуре 160° С строительный битум марки БН 70/30 добавьте известняковую муку и тщательно перемешайте. В охлажденную до 70° С смесь введите раствор бензина с латексом и вновь тщательно перемешайте. Используйте битумно-латексную мастику после охлаждения до комнатной температуры.

Состав битумно-латексной мастики (в процентах по массе) таков: строительный битум марки БН 70/30 – 49, латекс СКП-65ГП – 5, известняковая мука – 25, бензин – 21.

Битумно-скипидарную мастику готовьте аналогично: в расплавленный битум добавьте портландцемент марки М500 и перемешайте до получения однородной массы. После охлаждения до 70-80° С введите смесь скипидара, уайт-спирита и латекса. После тщательного перемешивания мастика готова к применению.

Состав битумно-скипидарной мастики (в процентах по массе): строительный битум марки БН 70/30 – 65, портландцемент марки М500 – 5, скипидар – 8, уайт-спирит – 17, латекс СКС-65ГП – 5.

За 25-30 минут до приготовления простой казеиновой мастики казеиновый клей в порошке залейте полным объемом воды (теплой, 30–40° С) и оставьте для набухания. Затем, постоянно перемешивая, добавьте заполнители: фтористый натрий, известь-пушонку и известняковую муку. Мастику вымешайте до получения однородной массы.

Состав простой казеиновой мастики (в частях по массе): казеиновый клей в порошке – 1, фтористый натрий – 0,1, известь-пушонка – 0,5, известняковая мука – 2,5 и вода – 2.

Казеиново-цементную мастику готовьте аналогичным образом. Ее состав (в частях по массе): казеиновый клей в порошке – 1, портландцемент марки М400 – 3, строительный мелкозернистый песок – 1 и вода – 2,5. При облицовочных работах для установки маячных плиток и для закрепления провески на негвоздимых стенах используется гипсовая мастика (гипсовый раствор). Ее следует готовить в два этапа. Сначала приготовьте 10%-ный водный раствор клея КМЦ (0,1 кг сухого клея КМЦ на 1 литр воды, время набухания – по инструкции) – этот раствор используется как замедлитель твердения. Затем, при постоянном перемешивании, введите в раствор клея гипсовое вяжущее и воду.

Состав гипсовой мастики (в частях по массе): гипсовое вяжущее – 10 частей, 10%-ный водный раствор клея КМЦ – 0,8 части и вода – 0,7 части.

Мастики на полимерных связующих в основной массе производятся заводским способом. Однако некоторые можно самостоятельно приготовить в домашних условиях.

Мастику на основе дисперсии ПВА приготовьте путем тщательного перемешивания портландцемента марок М400 или М500 и дисперсии ПВА.

Состав полимерной мастики на основе дисперсии ПВА (в частях по объему): дисперсия ПВА – 1, портландцемент марки М400 или М500 – 1,5–2.

Мастику на основе клея КМЦ готовьте следующим образом: сухой клей КМЦ разведите горячей водой и при постоянном помешивании добавьте сухую цементно-песчаную смесь, доводя мастику до нужной консистенции.

Состав клея: сухой клей КМЦ – 0,1 кг, вода – 5 л.

Состав сухой цементно-песчаной смеси (в частях по объему): портландцемент марок М400 или М500 – 1, мелкозернистый речной песок – 3.

В состав эпоксидной мастики входит эпоксидная шпатлевка, мелкозерни-стый кварцевый песок, портландцемент и отвердитель (продается в комплекте с эпоксидной шпатлевкой).

Технология приготовления: тщательно перемешайте первые три компонента, а отвердитель добавьте непосредственно перед употреблением. Загустевшую эпоксидную мастику (без добавления отвердителя) можно разбавить растворителем № 646. Состав эпоксидной мастики (в частях по массе): эпоксидная шпатлевка – 6, мелкозернистый кварцевый песок – 1, портландцемент – 3. Отвердитель добавляйте из расчета 8,5 г на каждые 100 г эпоксидной шпатлевки.

Для укладки плитки не рекомендуется использовать полимерные мастики возрастом более 5 часов для мастики на основе дисперсии ПВА и 7 часов для мастики на основе клея КМЦ. У мастик на основе других полимерных вяжущих срок жизни до 24 часов.

Процесс подготовки клеев для облицовочных работ заключается в доскональном изучении инструкции по применению конкретного клея, т. к. все клеи, используемые при облицовке, промышленного производства.

Чтобы вы свободнее ориентировались в технологических тонкостях, освойте для начала несколько важных терминов.

Основание – это непосредственно поверхность, подлежащая облицовке: у стен и перегородок это кирпичная кладка, крупногабаритные панели, штукатурка, деревянная поверхность; у пола – плиты перекрытия, цементная стяжка (в конструкции полового покрытия может дополнительно присутствовать гидроизоляционный слой, покрытый стяжкой), деревянные полы предпочтительнее демонтировать, заменив их штукатуркой.

Подготовка – это выравнивающий слой цементно-песчаного раствора.

Подстилающий слой – это слой раствора, мастики или клея, на котором и крепятся плитки.

Облицовочное покрытие – слой облицовочного материала.

Маяк, или маячные плитки, – плитки, устанавливаемые временно на гипсовом растворе по углам облицовываемой поверхности, для контроля за качеством и точностью облицовочных работ. В конце облицовочных работ маяки заменяются на постоянные плитки.

Маячные ряды – ряды, укладываемые в первую очередь под контролем измерительных приборов. Их назначение то же, что и у маяков; но укладываются они на подстилающем слое и замене не подлежат. По сути, каждый первый уложенный ряд плиток является маячным.

Фриз, или фризовые ряды, – это ряды, примыкающие к стенам (при облицовке пола и потолка), и примыкающие к потолку или полу (при облицовке стен). Фризовые ряды иногда выкладываются плиткой другого цвета, чем основная поверхность.

Существует два способа облицовки: по диагонали и прямыми рядами; здесь различают укладку плитки шов в шов и вразбежку (рис. 51). Способом прямых рядов укладывают как квадратную так и прямоугольную плитку. Способом по диагонали укладывают, как правило, только квадратную плитку.

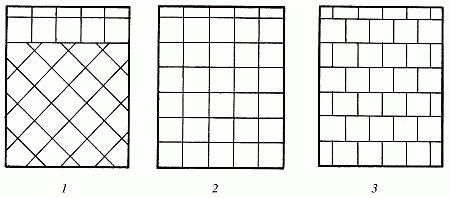

Рис. 51. Способы облицовки: 1 – по диагонали; 2 – «шов в шов»; 3 – вразбежку

Как мы уже говорили, облицовывать плиткой можно пол, стены, колонны и другое; то есть поверхность может быть либо вертикальной, либо горизонтальной. При работе с этими поверхностями существуют немаловажные различия. Об этом наш дальнейший разговор.

Прежде чем укладывать первый (нижний, фризовый) ряд плитки, необходимо учесть состояние пола: если пол еще не настелен или плитка будет укладываться не от пола, то следует отметить уровень начала кладки и по нему закрепить рейку, она послужит опорой для первого ряда плитки; если пол настелен, но имеет отклонение от горизонтали, плитки нижнего ряда обрежьте с таким учетом, чтобы их верхние края образовывали прямую горизонтальную линию. В этом случае раскрой плиток производите не в процессе подготовительных работ, а непосредственно в ходе укладки. Теперь можно приступать непосредственно к укладке плитки.

Первый ряд укладываемой плитки должен быть идеален; поэтому при его укладке нужна ювелирная точность.

Укладку начните либо с середины ряда, если вы хотите добиться симметричности кладки, либо с одного из углов, если вы хотите, чтобы на стене было как можно меньше неполномерных плиток.

Перед укладкой для лучшего сцепления поверхность стены увлажните водой с помощью малярной кисти, а тыльную поверхность плитки на мгновение (не допуская впитывания) погрузите в цементное молоко (либо также смочите водой). Здесь будет уместным небольшое предостережение: плитку ни в коем случае нельзя предварительно замачивать, т. к. в этом случае все поры заполнятся водой, что сильно ухудшит сцепление ее с растворной прослойкой. Раствор накладывайте лопаткой на один из углов тыльной стороны плитки. Этим углом приложите плитку к стене, после чего сориентируйте ее всей плоскостью по шнуру-причалке и осадите до необходимого уровня (7–15 мм) легким постукиванием ручкой лопатки, либо молотком через деревянный брусок (рис. 52). Раствор при этом должен заполнить полностью пространство между плиткой и стеной, излишки раствора уберите лопаткой.

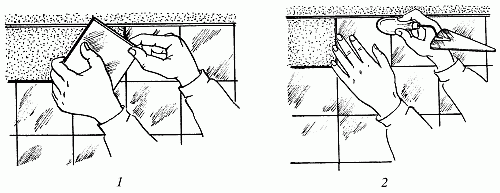

Рис. 52. Прием укладки плитки по вертикальной поверхности: а – установка плитки; б – осаживание плитки

Уложив две плитки, вставьте между ними два стальных штырька; это необходимо для того, чтобы стыки получились ровными и одинаковыми по толщине. Эту операцию повторяйте после укладки каждой последующей плитки. Штырьки извлеките после установки 10–15 плиток. Заполнение швов раствором допускается на 1/2 от толщины плитки.

Укладку ведите горизонтальными рядами, передвигая шнур-причалку на нужную высоту и не забывая устанавливать стальные штырьки и по горизонтальным стыкам. После укладки каждого ряда проверяйте качество облицовки двухметровой рейкой, прикладывая ее плоской стороной к облицованной поверхности. При обнаружении зазора между плоскостью рейки и облицованной поверхностью дефектную плитку (плитки) снимите, добавьте раствор и установите на место, осаживая ее до нужного уровня.

В ходе укладки плитки строго следите за тем, чтобы раствор полностью покрывал тыльную сторону плитки; иначе при термическом воздействии на облицованную поверхность (например, при попадании горячей воды) плитка будет расширяться неравномерно, что приведет к ее растрескиванию.

Для того чтобы придать завершенность облицованной поверхности, можно:

– в местах сопряжения двух облицованных стен установить угловые фасонные детали (внутренние и внешние);

– в местах сопряжения стены и потолка установить карнизные фасонные детали;

– в местах сопряжения стены и пола установить плинтусные фасонные детали.

Стыки между плитками заполните раствором лишь наполовину, что сократит время твердения растворной прослойки.

При диагональной облицовке стен первый ряд чаще всего укладывают прямым, устанавливая плитки как при способе прямой ряд. Для этой же цели можно использовать прямоугольные плитки, длинная сторона которых равна длине диагонали основных (квадратных) плиток. Второй ряд выложите из треугольников гипотенузами вниз, ориентируя их по причальному шнуру. Укладку последующих рядов можно вести двумя способами: либо горизонтальными рядами, контролируя качество кладки по отвесу (верхние и нижние углы плитки должны составить прямую вертикальную линию) и по шнуру-причалке (боковые углы плитки должны составить прямую горизонтальную линию); либо наклонными рядами, тогда шнур-причалку нужно установить под углом 45° к горизонтали и уже по нему контролировать прямолинейность стыков между плитками кладки. Предпоследний ряд кладки, аналогично второму, будет состоять из треугольников, а последний верхний ряд обычно выкладывается прямым. Качество облицованной поверхности контролируйте двухметровой рейкой: при обнаружении зазора между плоскостью рейки и облицовкой неправильно уложенные плитки осторожно снимите, добавьте раствор и установите заново. Швы заполняйте только наполовину.

Облицовка стен керамическими плитками не на цементно-песчаном растворе, а на мастике имеет ряд особенностей:

– поверхности, предназначенные под облицовку, не увлажняются водой, а грунтуются 8%-ным раствором дисперсии ПВА;

– тыльную сторону плитки также следует отгрунтовать дисперсией ПВА либо слоем приготовленной мастики;

– швы между уложенными плитками не должны превышать 2,5 мм;

– швы между уложенными плитками мастикой не заполняются, что дает возможность затвердеть подстилающему слою.

Способ укладки плиток панно – бесшовный (иначе будет нарушен рисунок), поэтому укладку лучше производить не на цементный раствор, а на мастику или клей, подходящие для этой цели. Поверхность под облицовку приготовьте более тщательно: местные неровности не должны превышать 5 мм.

Каждый ряд панно вначале выложите на полу насухо (чтобы не спутать рисунок), а затем приступайте к укладке плиток на стене. Облицовку начните с середины ряда, чтобы панно было симметричным.

Контроль за качеством облицованной поверхности осуществляйте с помощью двухметровой рейки, за прямолинейностью стыков – с помощью причальных шнуров.

Производить облицовочные работы на горизонтальной поверхности значительно легче, чем на вертикальной. Однако и здесь не стоит расслабляться – облицованные полы по качеству должны соответствовать облицованным стенам.

Начните укладку плитки с устройства двух смежных фризовых рядов (рядов, примыкающих к стенам). И уже от них ведите укладку остальных рядов по направлению к выходу из помещения (рис. 53).

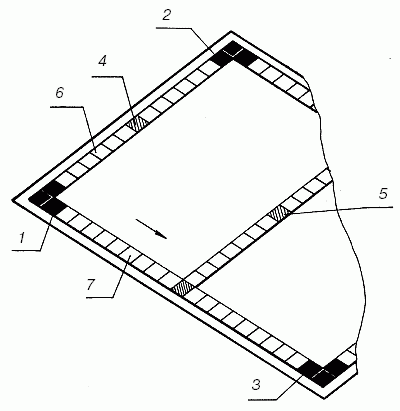

Рис. 53. Облицовка пола способом прямой ряд: 1–3 – угловые маяки; 4, 5 – промежуточные маяки; 6–7 – фризовые ряды

Прием укладки плитки при облицовке пола несколько отличается от приема укладки плитки при облицовке стен: здесь раствор наносится не на плитку, а на увлажненное основание пола. Плитку опустите тыльной стороной в цементное молоко (не допуская пропитывания) либо смочите водой с помощью малярной кисти, прижмите к прослойке раствора и осадите до нужного уровня легкими постукиваниями ручкой лопатки или молотком через деревянный брусок. Удалите выступивший на стыках избыток раствора и зафиксируйте величину шва стальными штырьками, которые нужно удалить после укладки 10–15 плиток. Стыки между плитками заполните на 1/2 их глубины, это делается для более быстрого твердения растворной прослойки.

Горизонтальность и качество облицовки контролируйте строительным уровнем, установленным на двухметровую рейку. При обнаружении зазоров осевшую плитку удалите, добавьте раствор и установите ее на место, выравнивая с поверхностью облицовки. Прямолинейность стыков проверяйте, проводя ребром мастерка по шву – мастерок не должен цепляться за углы плиток.

Облицовка по диагонали получится более качественной, если ряды, примыкающие к стенам (фризы), уложить способом прямой ряд, а уже от фризов производить диагональную кладку (рис. 54).

Рис. 54. Порядок укладки плитки по диагонали: 1, 2 – фризовые ряды; 3 – треугольные плитки; 4 – шнур-причалка

Укладку плитки по диагонали на горизонтальной поверхности можно производить рядами, параллельными одной из стен, либо наклонными рядами, в этом случае под углом 45° натяните вспомогательный причальный шнур, по которому будете осуществлять контроль за прямолинейностью стыков. Приемы укладки плитки и выравнивания ее по уровню полностью соответствуют приемам, применяемым при облицовке пола прямыми рядами.

При устройстве пола из шестигранных плиток укладку плиток производите в определенной последовательности.

По окончании разметки и провешивания поверхности выложите первый фризовый ряд. Он, как правило, состоит из плиток квадратной или прямоугольной формы. Затем уложите заделочный ряд, который также состоит из прямоугольных или квадратных плиток. Следующий этап – укладка половинок и четвертинок (в углах) шестигранных плиток. Перпендикулярно фризовому и заделочному рядам установите два шнура причалки и по ним выложите маячные полосы из двух рядов шестигранных плиток. После этого произведите укладку остальных плиток по уже известной вам технологии (рис. 55).

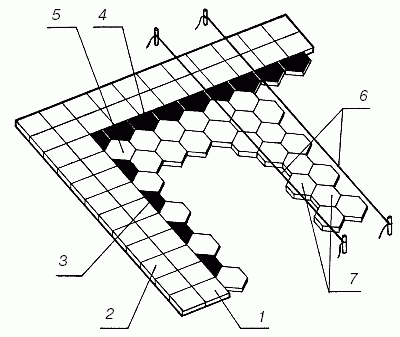

Рис. 55. Облицовка пола шестигранными плитками: 1 – фризовый ряд; 2 – заделочный ряд; 3 – четырехгранные половинки; 4 – пятигранные половинки; 5 – шестигранные плитки; 6 – шнуры-причалки; 7 – маячные ряды

Как и при укладке шестигранных плиток, настилку пола восьмигранными плитками начните с фризового и заделочного рядов, состоящих из прямоугольных или квадратных плиток.

По установленным причальным шнурам уложите маячные ряды и затем произведите облицовку всей поверхности, передвигая причальные шнуры для каждого отдельного ряда.

После настилки двух-трех рядов в промежутки между углами вставьте квадратные вкладыши, в рядах, примыкающих к фризам, вкладыши будут иметь треугольную форму.

В помывочных помещениях бань для лучшего стока воды полы устраивают с уклоном. Если помещение небольшое, то уклоны можно сделать за счет утолщения подстилающего слоя, доведя его максимальную толщину с 7–15 до 40 мм. Укладку плитки осуществляйте способом в конверт (рис. 56). Облицовочные работы начните с определения линий разруба, для этого отметьте на плоскости линии, соединяющие углы помещения с противолежащими углами трапа (отверстия для стока воды). Эти линии образуют четыре треугольника, по которым производится укладка плитки.

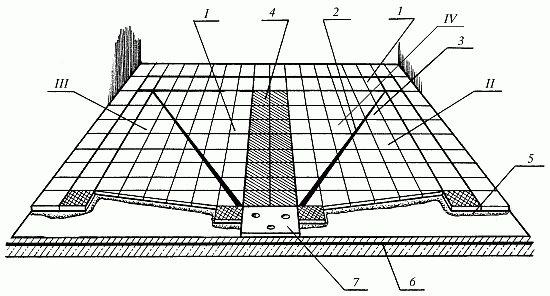

Рис. 56. Устройство пола с уклоном: 1 – фризовые ряды; 2 – линии разруба; 3 – неполномерные плитки; 4 – маячные ряды; 5 – растворная прослойка; 6 – гидроизоляция; 7 – решетка трапа; I–IV – последовательность укладки плиток по треугольникам

Облицовку начните с укладки плиток фризового ряда вдоль стен по всему периметру помещения, устанавливая ее без уклона. Затем в одном из треугольников перпендикулярно к фризу, по направлению к трапу уложите маячный ряд, выверяя правильность укладки с помощью угольника. Облицовку остальной поверхности проведите обычным порядком. У линий разруба расположите неполномерные плитки, раскрой которых осуществляется непосредственно в ходе кладки (для более точного раскроя). Завершив облицовку одного треугольника, можно переходить к следующему, начиная укладку плиток также с маячного ряда.

Очередность укладки по треугольникам такова: вначале облицуйте участок, противоположный входу-выходу; во вторую очередь – треугольники, находящиеся справа и слева; завершите облицовку участком перед входом-выходом.

Перед началом облицовки проверьте вертикальность внешнего угла с помощью отвеса и, если нужно, скорректируйте угол цементно-песчаным раствором. Горизонтальность рядов зафиксируйте причальным шнуром (как при облицовке стен). Укладку ведите параллельными рядами снизу вверх. При облицовке выступающих углов предпочтительнее использовать фасонные угловые детали.

В процессе эксплуатации на облицованной поверхности могут появиться различные дефекты, они могут быть как явными (трещины, вздутия, сильные загрязнения), так и скрытыми (всевозможные отслоения). Скрытые дефекты можно обнаружить простукиванием. Явные дефекты искать не нужно – они сами бросятся вам в глаза. При обнаружении дефектов необходимо их устранить, не дожидаясь, пока плитка упадет вам на голову или «уедет» из-под ног.

Отслоение плитки от растворной прослойки – причинами этого может быть применение раствора с большим содержанием вяжущего вещества; перенасыщенная цементным молоком, жирная или пыльная тыльная поверхность плитки. Устраните этот дефект следующим образом: вырубите растворную прослойку и вновь установите плитку, соблюдая всю технологию.

Отслоение плитки от стены вместе с прослойкой – причины: некачественный раствор, пыльная, жирная либо слишком гладкая поверхность.

Порядок устранения: очистите плитку от растворной прослойки и установите заново, соблюдая всю технологию.

Трещины в облицованной поверхности (как по линии швов, так и через плитку) – причина: неравномерная осадка здания.

Порядок устранения: простучите участки облицовки около дефектных мест, обнаруженные отслоившиеся плитки снимите, плитки с дефектами извлеките с помощью зубила (действуя осторожно, чтобы не повредить кромок близлежащих плиток), растворную прослойку по возможности удалите и приготовленную таким образом поверхность заново облицуйте плиткой, соблюдая всю технологию.

Вспучивание всего облицовочного слоя – причина: зыбкость поверхности.

Порядок устранения: всю плитку осторожно снимите, очистите от прослойки, основанию придайте прочность (например, с помощью штукатурки) и заново производите облицовку, соблюдая всю технологию. Если придать прочность поверхности не удается, то от затеи с облицовкой целесообразней отказаться.

Уход за облицованной поверхностью начинается с момента завершения укладки плиток и фактически совпадает с заключительным этапом облицовочных работ. Следует помнить, что ходить, прислоняться, иными словами, оказывать на свежеоблицованную поверхность какое-либо механическое воздействие строго запрещается, вплоть до полного твердения подстила-ющего слоя.

По завершении укладки плиток всю лицевую сторону облицованной поверхности очистите от цементно-песчаного раствора, мастики или клея. Делать это нужно крайне осторожно, т. к. подстилающий слой к тому моменту будет еще недостаточно твердым. По истечении 2–3 дней со дня произведения облицовочных работ швы заполните пластичным раствором и поверхность также тщательно очистите.

Чтобы поверхность, облицованная керамической плиткой, как можно дольше сохраняла свой первоначальный вид, необходимо обеспечить правильный уход, под которым подразумевается следующее:

– по мере загрязнения поверхность мойте мягкой ветошью мыльным раствором либо любым моющим средством;

– если на поверхности плитки образовались трудносмываемые жирные пятна, протрите их жирорастворяющим средством (из отечественных средств можно порекомендовать препарат «Фея», из импортных – «Комет» и «Санлайт»), оставьте на время и затем смойте теплой водой;

– для поддержания глянцевого блеска керамическую плитку периодиче-ски протирайте раствором уксусной кислоты (1 стакан уксуса на 1 л воды);

– в местах соприкосновения облицованной поверхности с металлическими трубами, под воздействием влаги и кислорода на плитках могут образоваться пятна ржавчины. Удаляйте ее специальными средствами, в составе которых есть щавелевая или лимонная кислота (из отечественных средств для этой цели подойдет порошок «Санитарный-1» или жидкость «Санитарный-2», из импортных – «Сиф»). Реагируя с оксидом железа, они образуют бесцветные соли, которые легко смываются водой. Однако эти средства оказывают сильное химическое воздействие на глазурованный слой плитки, поэтому они не предназначены для повседневного использования;

– обнаружив дефекты облицованной поверхности, следует произвести ремонт покрытия.
